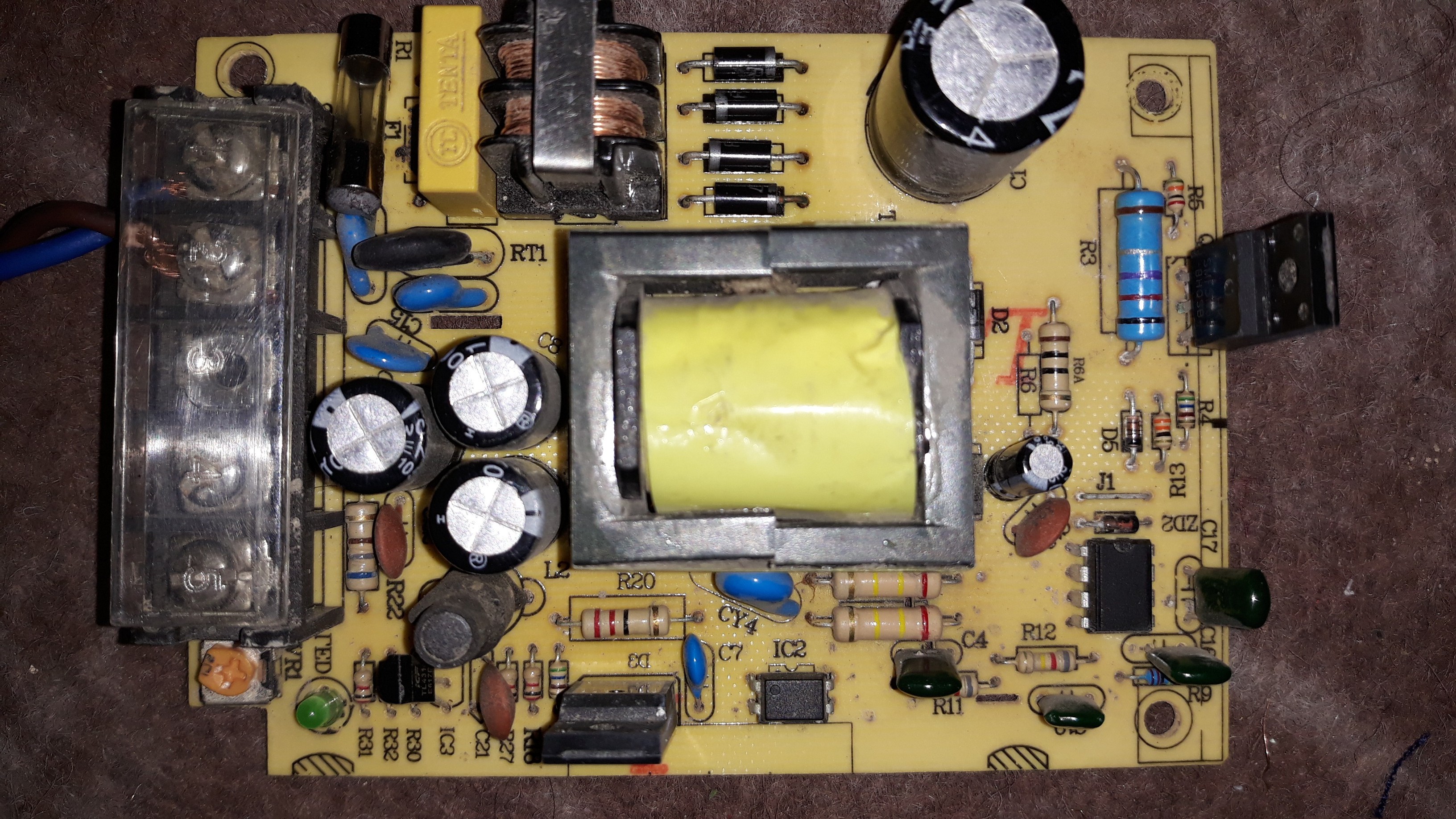

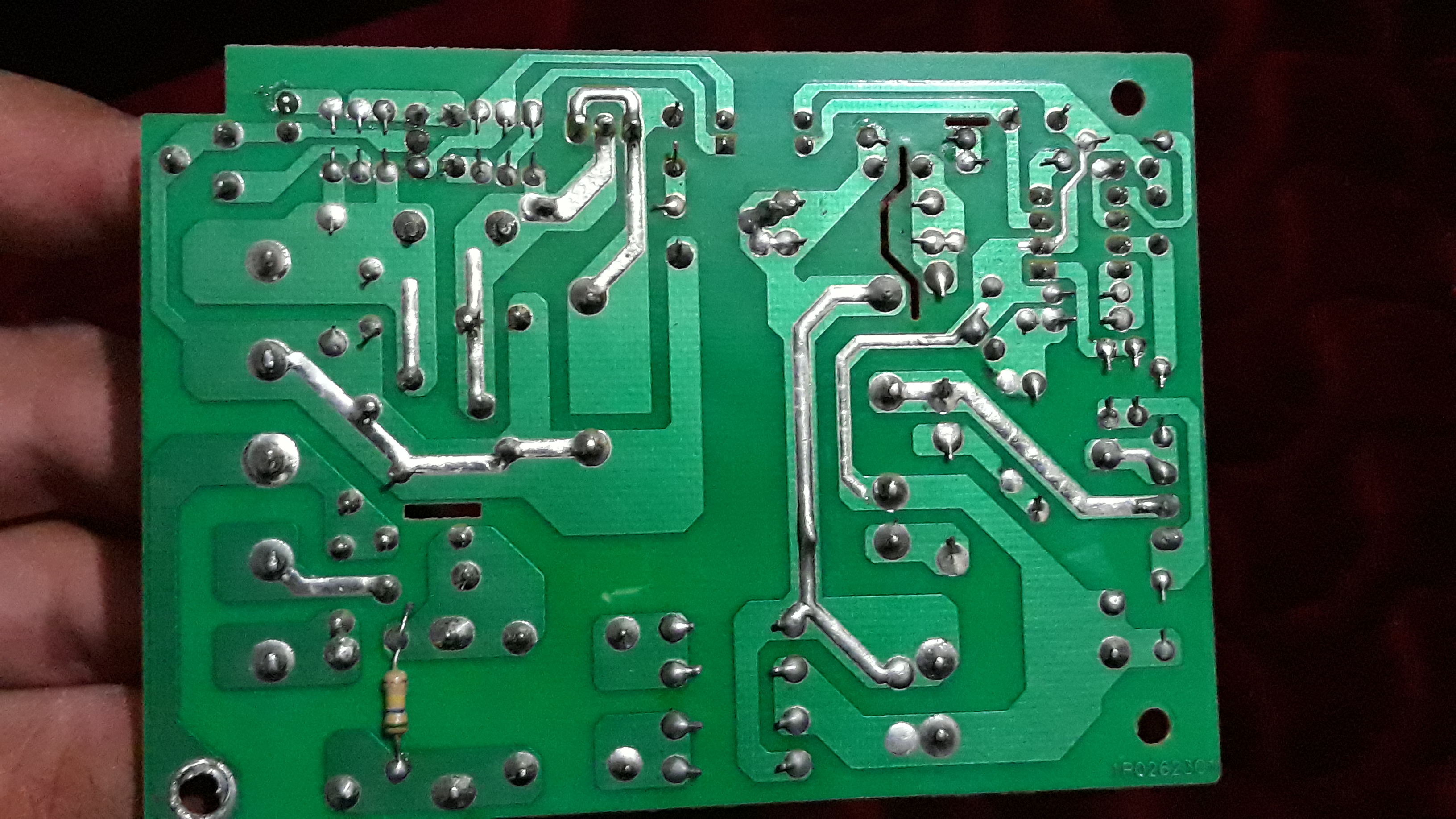

مشکل: مشکل پاور صنعتی 12v 5a شماره آیسی

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,113
خیر. ۶ ولت ولتاژ خازن ریز قسمت hi ولتاژه
خازن های خروجی هیچ ولتاژی ندارن که باید ۱۲ ولت باشن

درود

امکان نداره خروجی ولتاژی نداشته باشی ؟
پروب مشکی را به کجا متصل میکنی ؟
خازن که باید ۱۲ ولت داشته باشه به چه قطعاتی متصله؟
قرار بود ولتاژ خازن ثانویه را اعلام کنی و شما ولتاژ خازنی که گفتی ۶ ولته به چه قطعاتی متصله ؟
خازن الکترولیت مورد نظرم هست به خازن های عدسی و کوچیک کاری ندارم .

سپاس

آخرین ویرایش:

Kress

کاربر vip
کاربر
2013-03-19
104
135
ولتاژ ۶ ولت حاصل از پایه منفی خازن ورودی و یکسر پایه ۸ ایسی میشه
وخازنی که ولتاژ ۱۲ باید داشته باشه یکسر به ترانس وسر دیگر از طریق یک سلف به پایه وسط دیود خروجی
برای تست ولتاژ خروجی پراپ مشکی رو به منفی خروجی متصل میکنم

آخرین ویرایش:

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,113
ولتاژ ۶ ولت حاصل از پایه منفی خازن ورودی و یکسر پایه ۸ ایسی میشه
وخازنی که ولتاژ ۱۲ باید داشته باشه یکسر به ترانس وسر دیگر از طریق یک سلف به پایه وسط دیود خروجی
برای تست ولتاژ خروجی پراپ مشکی رو به منفی خروجی متصل میکنم

درود

دو پروب ولتمتر را به دو پایه خازنی متصل کن که مثبتش به دیود متصله و دیود با ترانس سری شده

حالا نقشه قطعات متصل به سیم پیچ خروجی را بکش
اهم دو سر سلف چند اهمه از دو طرف
دیود قبل از خازن های خروجی از دو طرف چند اهمه ( اگه با اهم متر آنالوگ تست کنی بهتره )


سپاس


آخرین ویرایش:

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,113
درود

۳ خازن بزرگ کنار هم هستند
ولتاژ هر کدام چند ولته ( پروب مشکی به پایه منفی خازن متصل بشه که به منفی خروجی متصله )
و پروب قرمز به پایه مثبت این سه خازن

سپاس


Kress

کاربر vip
کاربر
2013-03-19
104
135
تشکر و خسته نباشید
همانطور که عرض کردم خازن خروجی که یکسرش به دیود خروجی متصله ولتاژی نداره
مقاومت سلف خروجی هم تقریبا صفره
استاد دیود خروجیم سه پایس که با توجه به اینکه پراپ مشکی در پایه وسط قرارمی گیرد هر دو پایه کناری نسبت به وسط حدودا ۸۰ کیلو اهم میشه و برعکس بطوریکه پراپ قرمز وسط باشه حدودا ۶ مگا اهم میشه که با اهم متر دیجیتال تست گرفتم. انالوگ فعلا موجود نداشتم.
درمورد نقشه قسمت ثانویه مدار دراسرع وقت تمیز تهیش میکنم خدمت شما ارایه میدم.
امشب خیلی سرتونو با یسری اشتباهاتم درد اوردم امیدوارم ببخشین
با این حال باقیشو اگر موافق هستین انشاالله فردا ادامه بدیم و کمک هاتون برام خیلی ارزشمنده و تشکر فراواناستاد


Kress

کاربر vip
کاربر
2013-03-19
104
135
درود

۳ خازن بزرگ کنار هم هستند
ولتاژ هر کدام چند ولته ( پروب مشکی به پایه منفی خازن متصل بشه که به منفی خروجی متصله )
و پروب قرمز به پایه مثبت این سه خازن

سپاس

هیچ ولتاژی ندارند. دوتاشون باهم موازی اند

آخرین ویرایش:

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,113
هیچ ولتاژی ندارند. هرسهتاشون باهم موازی اند

درود

دیود دوبل سوخته با این وجود تست زیر را انجام بده
یک دیود بزرگ دوبل ۳ پایه به ۳ خازن متصله
یک دیود معمولی بین پایه وسط و کناری این دیود دوبل موقتا نصب کن ببین ۳ خازن بزرگ ولتاژ داره ؟
بطوریکه کاتد را به پایه وسط و آند را به پایه کناری متصل کن ( یعنی با یکی از دو دیود دوبل موازی کن )
اگه اشتباه گزارش نکرده باشی دراینصورت اخرشه و عیب مشخص شده .

سپاس

آخرین ویرایش:

Kress

کاربر vip
کاربر
2013-03-19
104
135
درود

دیود دوبل سوخته با این وجود تست زیر را انجام بده
یک دیود بزرگ دوبل ۳ پایه به ۳ خازن متصله
یک دیود معمولی بین پایه وسط و کناری این دیود دوبل موقتا نصب کن ببین ۳ خازن بزرگ ولتاژ داره ؟
بطوریکه کاتد را به پایه وسط و آند را به پایه کناری متصل کن ( یعنی با یکی از دو دیود دوبل موازی کن )
اگه اشتباه گزارش نکرده باشی دراینصورت اخرشه و عیب مشخص شده .

سپاس

استاد ولتاژ نداشت. دیود را قسمتی که خط سفید داره را به وسط زدم.
دیود دوبل خودشو به روش خودم تست کردم ظاهرا سالم بود با قسمت تست دیود

آخرین ویرایش:

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,113
استاد روشن نشد. دیود را قسمتی که خط سفید داره را به وسط زدم.
دیود دوبل خودشو به روش خودم تست کردم ظاهرا سالم بود با قسمت تست دیود

درود
دراینصورت گزارش شما اشتباه بوده که گفتی پایه 8 آی سی ۱۱ ولت داره. درصورتیکه مطمئنا ۱۱ ولت نداره
پایه وسط فت چند ولته ( پروب مشکی به منفی بزرگترین خازن )

ضمنا مقاومت بین منفی خروجی و پایه کناری دیود دوبل از دو طرف چند اهمه ؟
سپاس
