مشکل: مشکل پاور صنعتی 12v 5a شماره آیسی

[behi0021]

بین پایه 5 و7 آیسی هیچ ولتاژی وجود نداره

بالای ایسی یه زنر داری یادم نیست چند ولته ببین سالمه دیود شاتکیت سالمه ؟ خازن ایسی چی؟ ایا فرکانس سنج داری، از پشت مدار یه عکس بزار قطعاتو نشون بده تا بشه کمک کرد البته اساتید غزال عزیز جمشیدا نظر بدن حله منم با دانش کمم الکی دخالت کردم بزار ببینیم استادان نظرشون چیه بعد درخدمتم



[Kress]

اینم عکس از پشت مدار
http://uupload.ir/files/j1vq_۲۰۲۰۰۲۲۱_۲۱۰۴۵۷.jpg
قطعات یاد شده بامولتی متر چک شدند که سالمند



[جمشيدا]

با سلام و وقت بخیر

فکر نکنم شماره آي سی UC3842A باشد​

*****

هرچند در عکس دو نمونه مشابه همین مدل را دیدم که همین شماره بود

ولی با توضیحات فوق و بررسی پایه ها شماره این نیست​



[غزال]

درود

همانطور که استاد جمشیدا عزیز فرمودند اطلاعات شما با آی سی ۳۸۴۲ منطبق نیست و با احتمال زیاد پایه های آی سی را اشتباه گزارش کردی.
اما باید نقشه بخش آی سی را بکشید و ارسال کنید تا بررسی ان برای من مقدور باشه.

سپاس



[Kress]

درود

همانطور که استاد جمشیدا عزیز فرمودند اطلاعات شما با آی سی ۳۸۴۲ منطبق نیست.
اما باید نقشه بخش آی سی را بکشید و ارسال کنید تا بررسی ان ب ای من مقدور باشه.

سپاس

سلام ممنونم از شما که جواب دادید
در اسرع وقت انجام میدم ارسال میکنم
تشکر



[sonysony]

سلام خسته نباشید
شماره برد 1P02623C1 میباشد.
پایه های آیسی بترتیب:
1. از طریق یک مقاومت 33 اهم و دیود 4148 خورده به پایه 1 ترانزیستور
2.به منفی پل دیود و یک پایه اپتو کوپلر رسیده
3. به اپتو کوپلر رسیده
4. از طریق دوتا مقاومت 820 کیلو اهم رسیده به سر ترانس ومثبت پل دیود
5. از طریق یک مقاومت خورده به منفی پل دیود
6. ازطریق یک خازن پلی استر خورده به منفی پل دیود
7. از طریق یک مقاومت خورده به پایه 3 ترانزیستور
8. ازطریق یک دیود زینر خورده به پایه 2 خود ایسی و ازطریق یک مقاومت 10اهم و یک دیود رسیده به یکی از پایه های ترانس

و شماره ترانزیستور 5N65 میباشد

درود . همکار گرامی . با اجازه از اساتید گرام .
بهتر است به جای یک مقاومت و یک خازن دقیقا بفرمایید
مقدار هر مقاومت و خازن چه مقدار است تا با بررسی اساتید شماره آی سی مشخص شود .



[جمشيدا]

با سلام مجدد

در مدل مشابه آی سی پاور این شماره هست


UC3842AN 8PIN IC POWER


ولی با توضیحات فوق مطابقت ندارد


*******

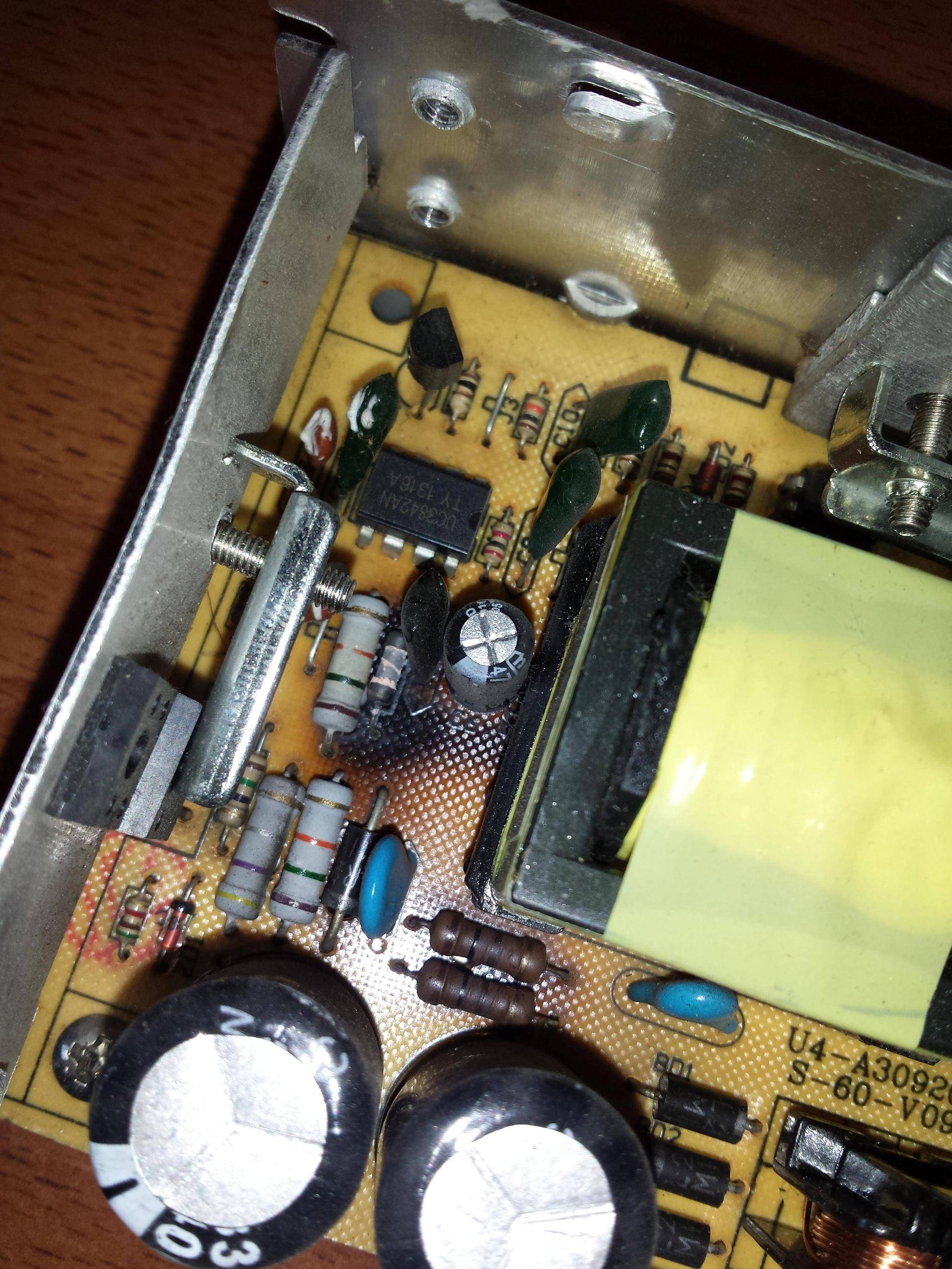

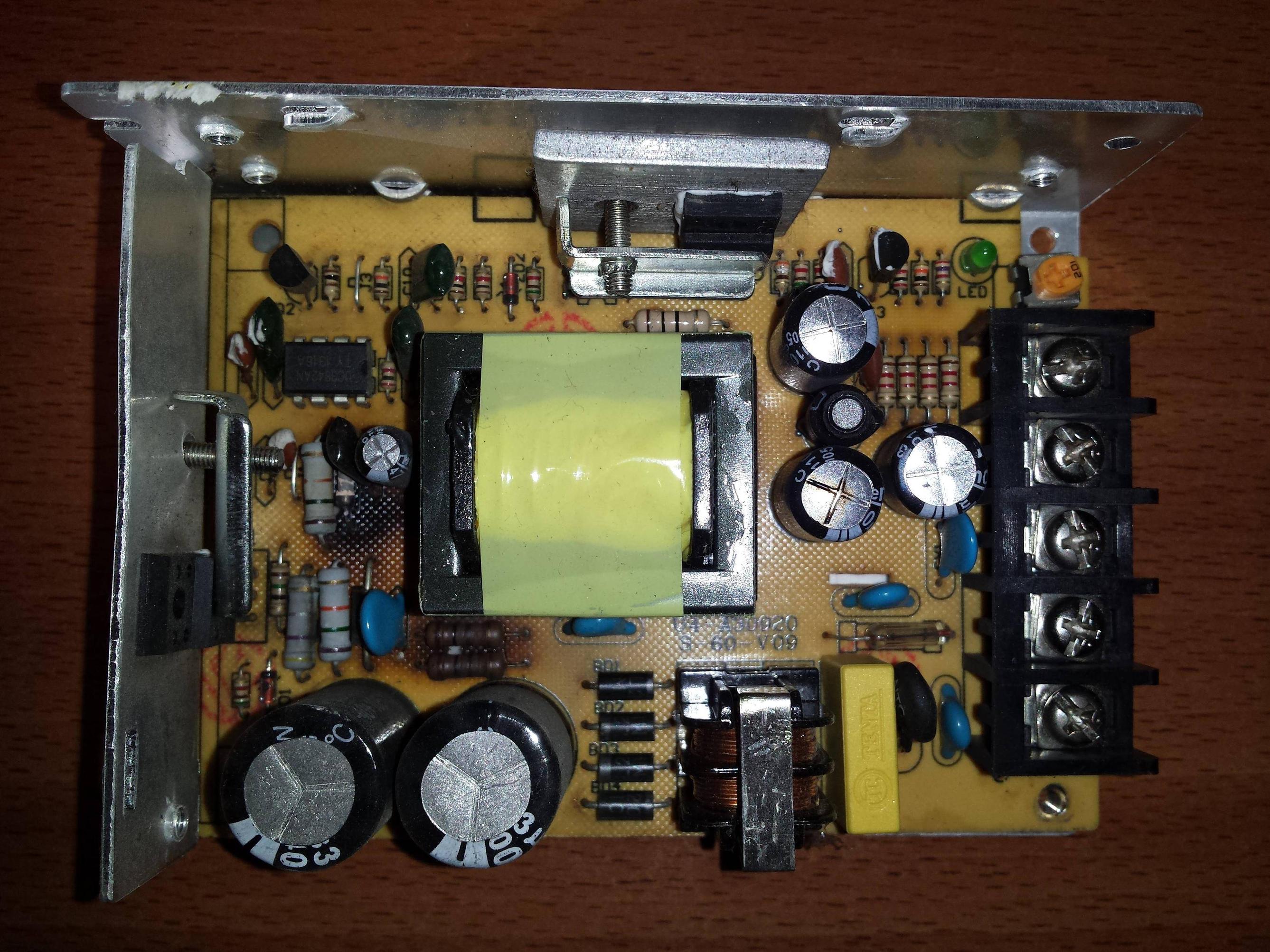

روی عکس زوم شود شماره مشخص است

******


​

​



[غزال]

با سلام مجدد

در مدل مشابه آی سی پاور این شماره هست


UC3842AN 8PIN IC POWER


ولی با توضیحات فوق مطابقت ندارد


*******

روی عکس زوم شود شماره مشخص است

******


​

مشاهده فایل‌پیوست 163235

مشاهده فایل‌پیوست 163236
​

درود استاد جمشیدا عزیز
آیا ارسال نقشه تغذیه مورد نظر خودتون مقدوره ؟

سپاس



[جمشيدا]

با سلام مجدد

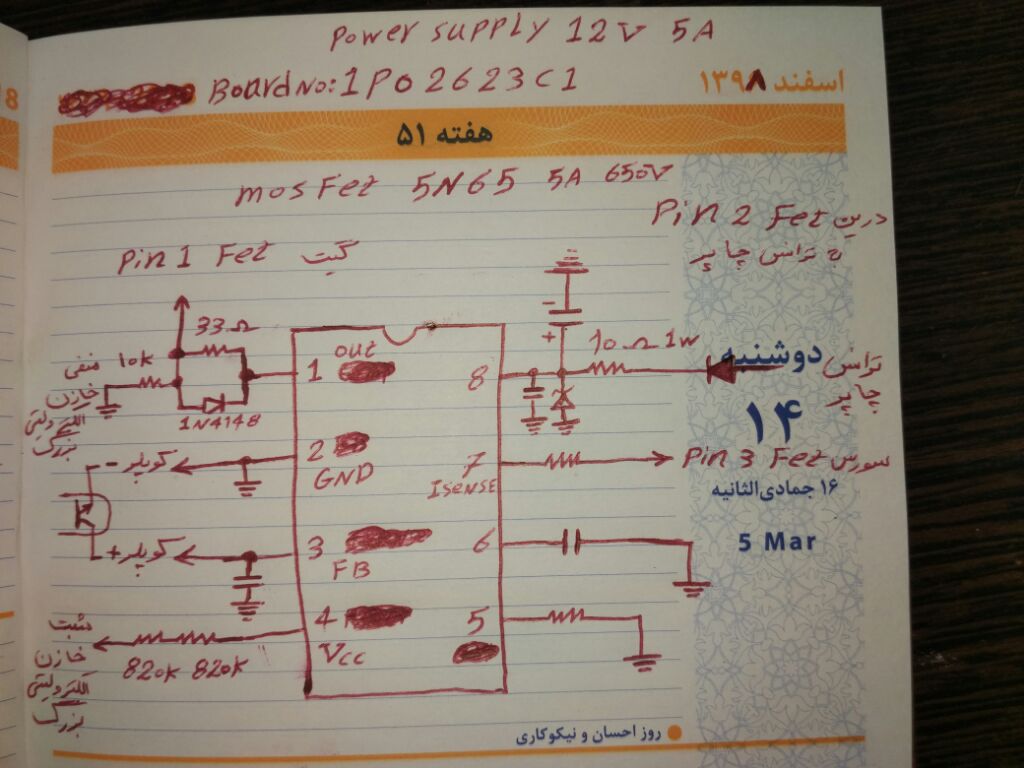

استاد عزیز ببینید این کفایت میکنه

*******

​



[غزال]

با سلام مجدد

استاد عزیز ببینید این کفایت میکنه

*******

مشاهده فایل‌پیوست 163254​

درود

استاد بسیار عزیزم استاد جمشیدا بزرگوار
برای تهیه نقشه دستی جسارتی نکردم بلکه با توجه به اینکه بسیاری از نقشه ها را دراختیار دارید احتمال دادم نقشه موصوف را هم در آرشیو خود داشته باشید و هرگز تقبل این زحمت مورد نظرم نبود و اساسا خارج از انتظار است .

در هر صورت بینهایت شرمنده فرمودید و سپاسگزارم .

سپاس و تعظیم
