درود
اگه خطایی اتفاق نیافتاده باشه عالی است.

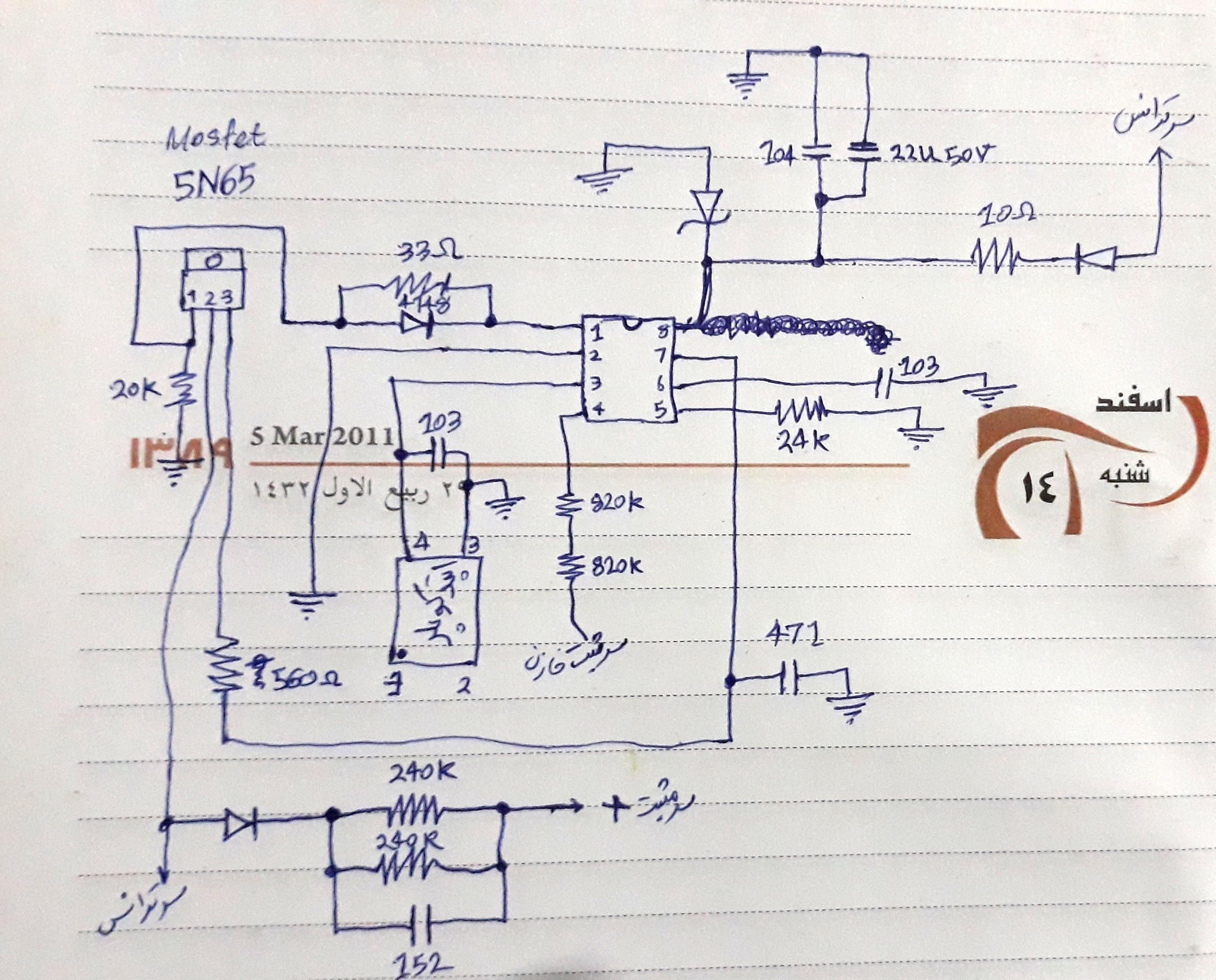

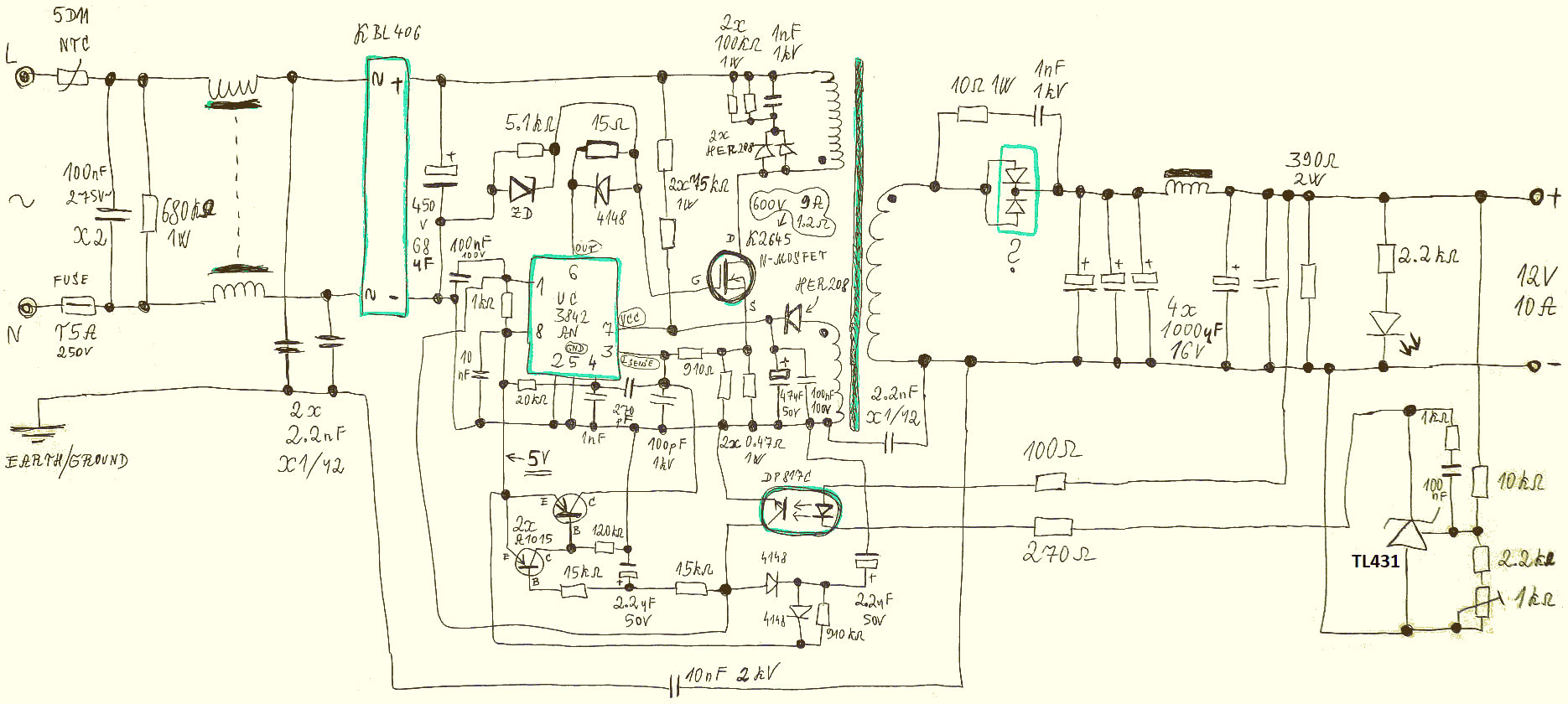

فرض کن آی سی روی نقشه واقعی است و با توجه به علامت نیم دایره یکطرف آی سی ، باید از کدام طرف نقشه شماره آنرا بخوانی ؟
تا ببینم شماره پایه ها رو بدرستی خوندی یا نه ؟
یعنی در این نقشه باید سمت چپ نقشه بایستی و شماره آی سی را بخونی یا سمت راست نقشه ؟
ضمنا پایه ۷ آی سی و پایه ۳ فت را اشتباه کردی .
ترانس کجاست ؟
برای اندازه گیری ولتاژها پروب مشکی همیشه به گراند غیرایزوله یعنی به پایه منفی خازن بزرگ متصل باشه
حالا پایه 8 و 4 چند ولته ؟
سپاس

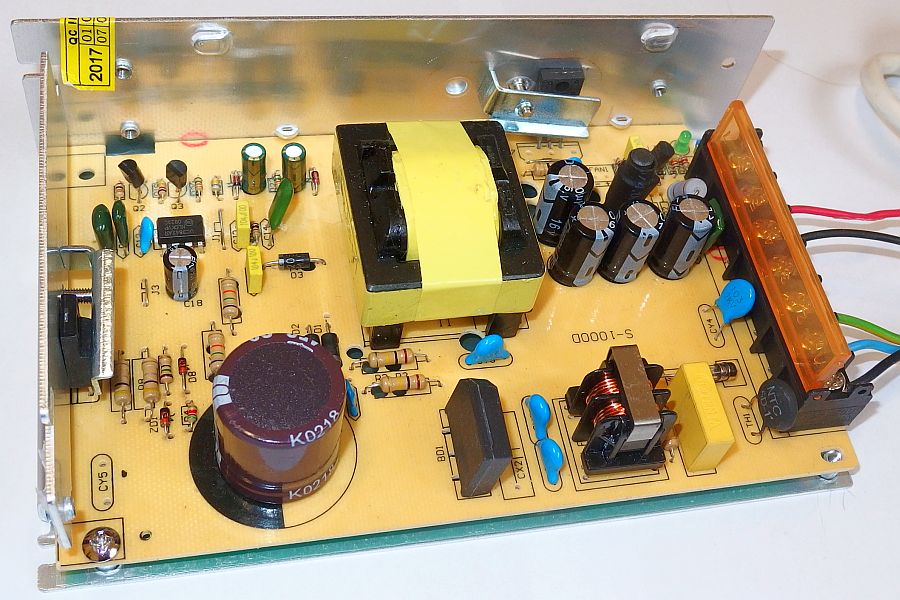

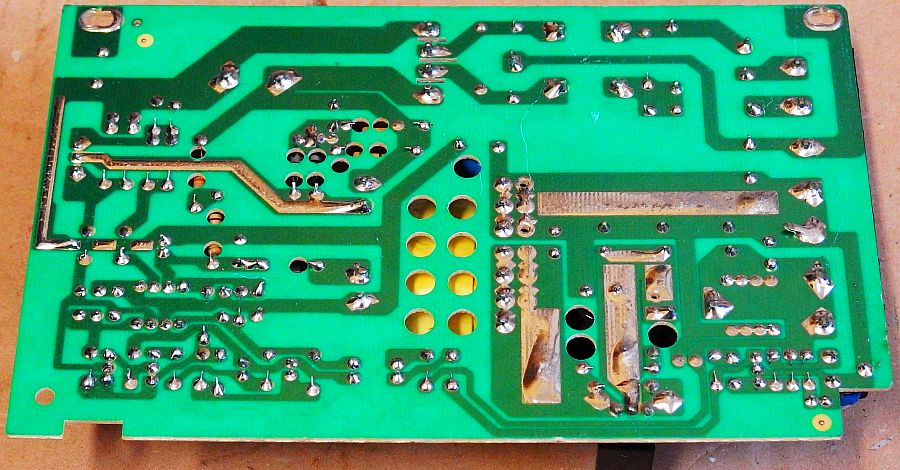

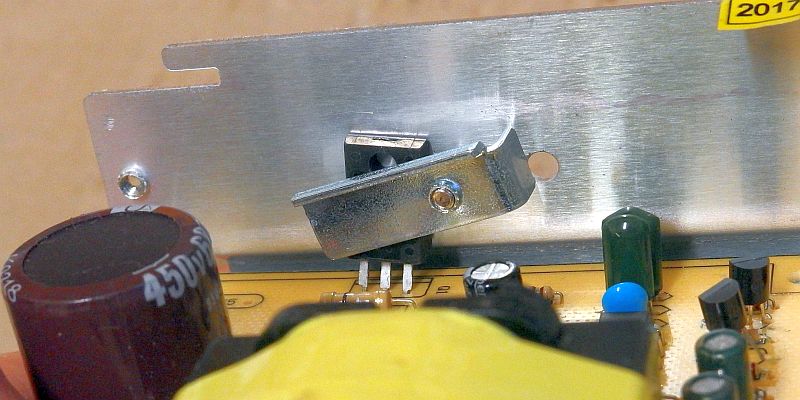

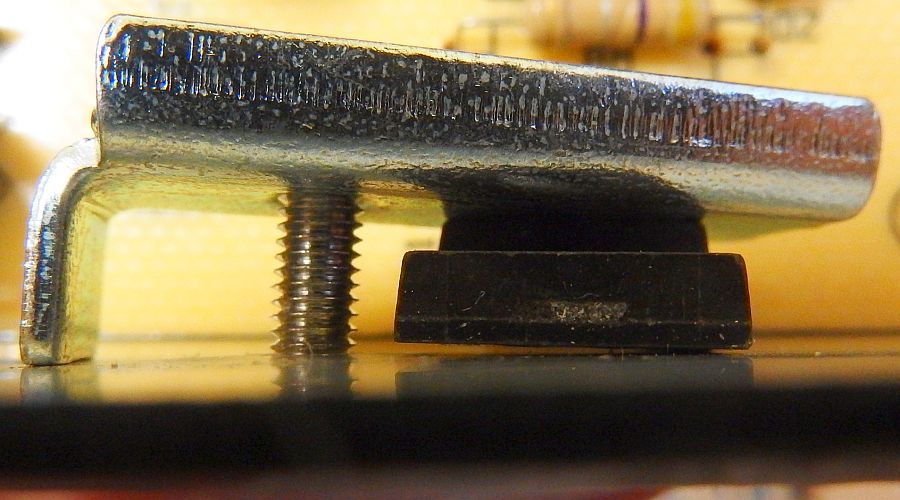

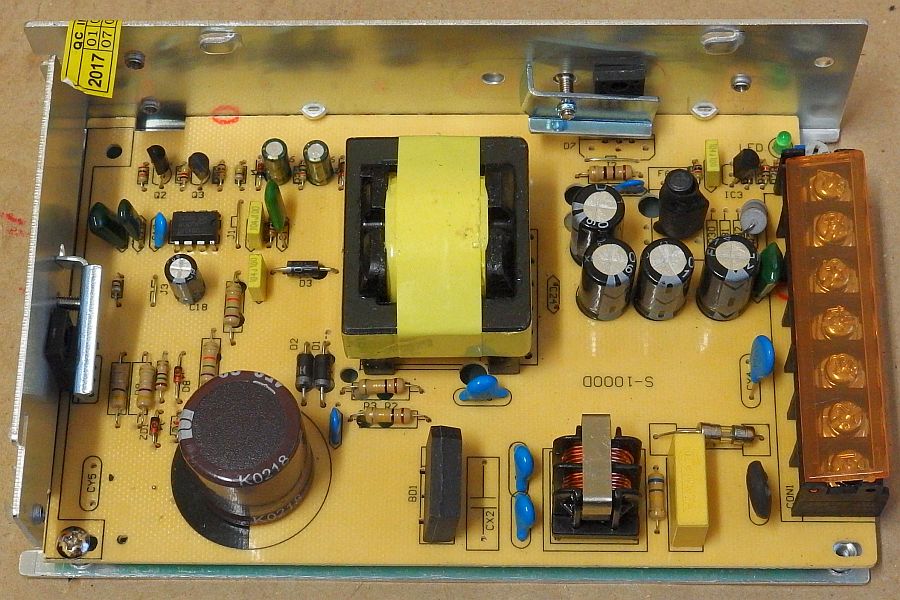

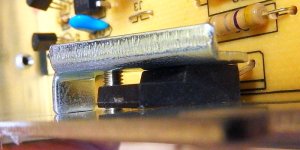

مشاهده فایل‌پیوست 163281
