در این تصویر بجای اتصال پلاتین سیم سیاه را به جای پایه مثبت بیزر وصل کردم
سه خط آبی که مشخص کردم
اگر در همین حالت که پلاتین به بیزر متصل میشه و صدا میکنه
اتصال دیگه ای به خطوط آبی وصل کنم عقربه جرکت میکنه شماره 1و 2 که مشخص کردم عقربه محکم و با قدرت حرکت میکنه ولی در بخش شماره 3 عقربه تا نصف مسیر حرکت میکنه
درود
چرا عکس رو چرخوندی که بررسی را پرزحمت و پیچیده و گیج کنی؟
عکس‌ها بسیار تار و نامفهومه
عکس واضح و شفاف ارسال کن.
چکار میکنی که تصویر ارسالی شما تارتر از عکس امیر سجاد عزیز است درحالیکه همان عکس ارسالی شما رو ارسال کرده .
گفتی
«« خط آبی که مشخص کردم
اگر در همین حالت که پلاتین به بیزر متصل میشه و صدا میکنه
اتصال دیگه ای به خطوط آبی وصل کنم عقربه جرکت میکنه شماره 1و 2 که مشخص کردم عقربه محکم و با قدرت حرکت میکنه ولی در بخش شماره 3 عقربه تا نصف مسیر حرکت م»»
معنی این جملات چیه ؟
گفتی «« اتصال دیگه به خطوط آبی وصل کنم »»
یعنی به خطوط آبی چه اتصالی وصل کنی
یعنی در این جملات 1 و ۲ و ۳ را به کجا متصل کردی و چی به چی متصل شده ؟
وقتی عقربه حرکت میکنه ببین ارتباط با فلش قرمز که کشیده بودی چطور برقرار میشه؟
یعنی اگه با اتصال دو نقطه ، عقربه حرکت میکنه باید یکی از دو نقطه مستقیما یا غیرمستقیم به پلاتین مرتبط باشه که باید پیداش کنی.
در تصاویر تار هم چیزی مشخص نیست که خودم تعقیب کنم.
واضح و شفاف توضیح بده و تلگرافی و مبهم گزارش نکن.
باوجودیکه همه چی گنگ و مبهم هست معذالک گزارش را نیز فوق مبهم ارسال میکنی.
در آخرین عکس ، سمت راستِ دایره کوچک آبی به قطعه‌ای لحیم شده لذا سمت راست این دایره کوچک آبی به چه قطعه ای لحیم شده و اگر پایه یک قطعه یا جمپر هست ، ببین طرف دیگر آن به کجا متصله ؟
باید ارتباطی بین محل پلاتین سلکتور و نقاطی که موجب حرکت عقربه میشه پیدا کنی.
تا همینجا هم کمی به عیب نزدیک شدی.

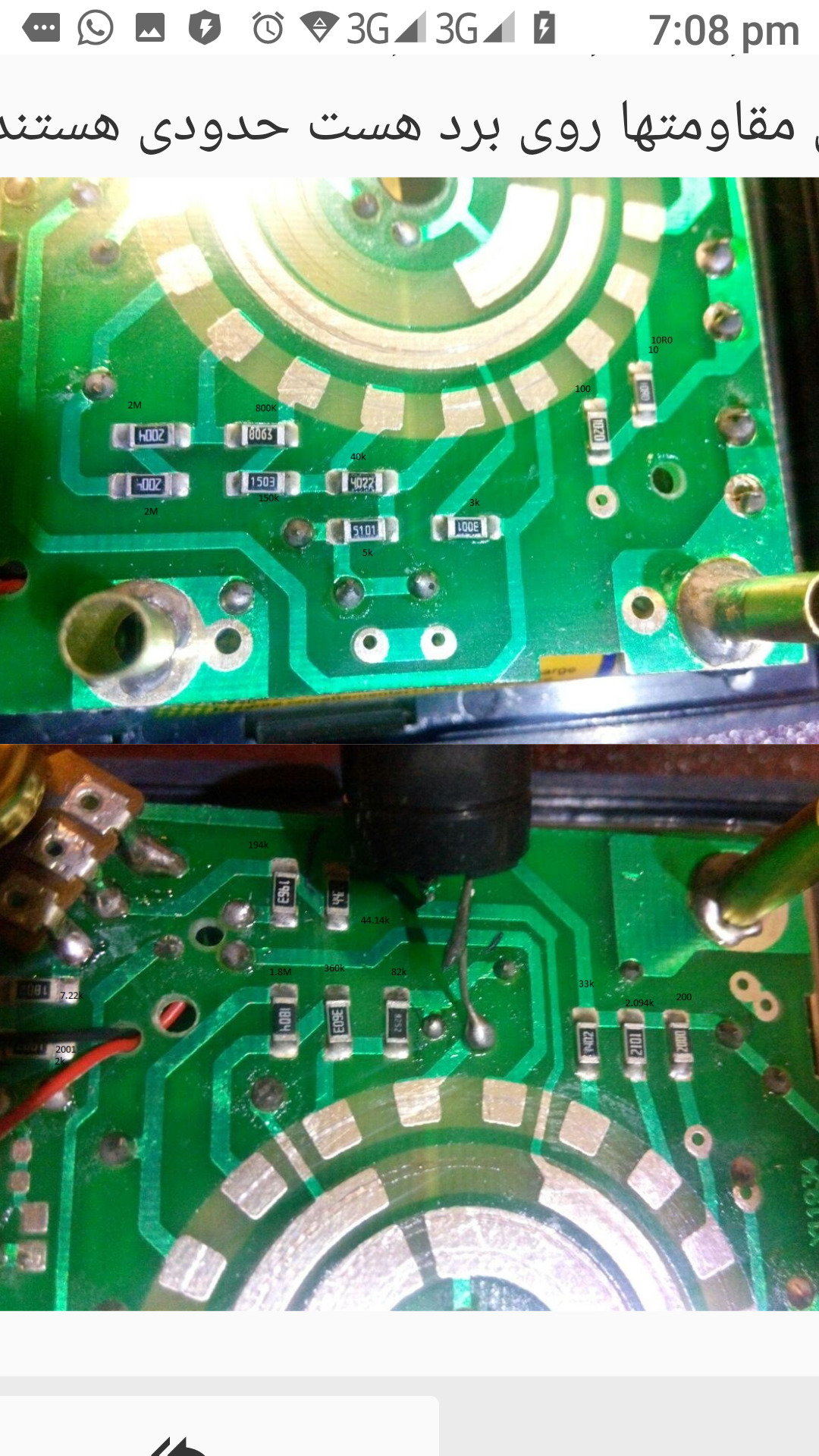

در تصویر پیوست
سه نقطه لحیم که در مستطیل سبز مشخص کردم چیه یا چه قطعاتی هست و هر کدام از این سه نقطه به کجا رفته ( مستقیم یا از طریق قطعه یا سیم )
حدس میزنم قطعه‌ای مانند دیودها رو وارونه نصب کردی.
در تصویر که مشخص نیست سه نقطه که داخل مستطیل سبز است آیا به پلاتین متصل یا مرتبط هست؟
لااقل گزارش کن.
اگه میتونی ، دوربین یا گوشی خوبی برای چند لحظه تهیه کن و عکس شفاف ارسال کن .
یک نمونه از اینترنت تهیه و پیوست کردم.
البته در نظر داشته باش که سایت هم باعث کاهش کیفیت عکس میشه و لذا عکس را با کیفیت موجود در گالری ارسال نمیکنه.
سپاس
