درود خدمت استاد غزال

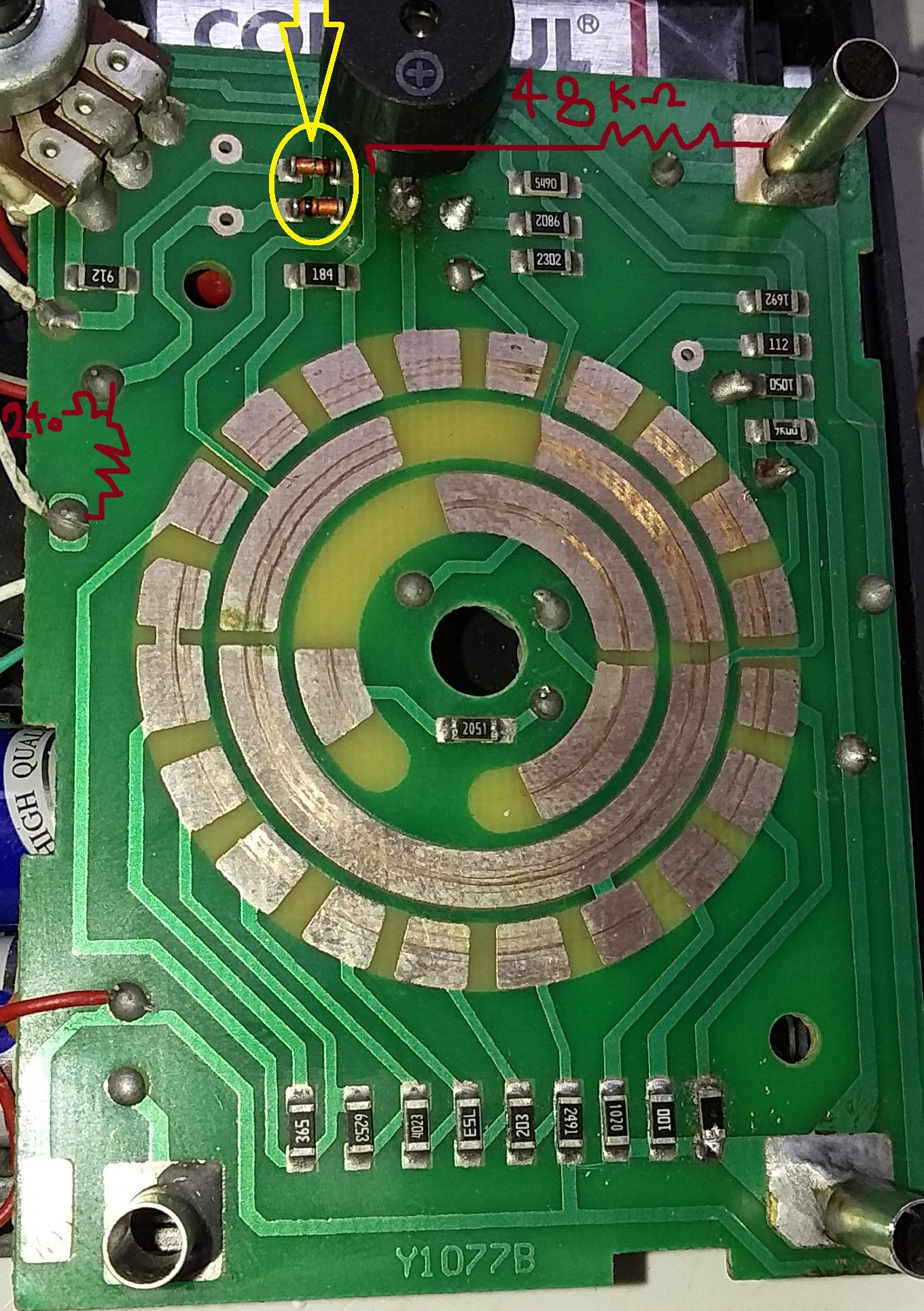

قطعات خیلی ناچیزی داره این تصویر کل قطعاتش هست دو دیود را در کادر زرد رنگ مشخص کردم
دو تا مقاومت هم پشت برد داره که یکی سری با پراب هست و 48 کیلو میباشد
استاد تمامی قطعات را چک کردم و سالم هستند هردو دیود داخل مدار سالم نشون میداد خارج مدار هم تست کردم و سالمه
کلیه قطعات مقاومت های اس ام دی هم هیچ تغییر رنجی ندارن
نمیدونم آیا ایرادی در اندازه گیری قطعات دارم یا مورد دیگری وجود داره
تست دیود و بازر که در یک بخش قرار دارن کار نمیکنه
هیچ جای دیگه ایرادی نداره فقط بخش تست دیود مشکل داره سپاسگزلرم
درود
قطعات فراوون smd می‌بینم و با احتمال زیاد لااقل یکی از مقاومت‌ها سوخته.
آیا ۲۲۰ ولت به پروب متصل شد و سوخت یا جای دیگه ؟
سکلتور را در حالت تست دیود فرض کن ببین کدوم کنتاکت ها رو بهم وصل میکنه و با این شرایط مرحله بعد را انجام بده.
حالا از محلی که ۲۲۰ متصل شده دنبال کن ببین چه قطعاتی در مسیر است و تست کن.
روش بعدی:
دو پروب را بهم متصل کن و درحالیکه سلکتور در حالت تست بوق هست ، با سیم یا پنس دو پایه مقاومت‌های ،smd را یکی یکی شورت کن ببین صدای بیزر درمیاد؟
و اگر با نصب سلکتور ، چنین امکانی وجود نداره ، دراینصورت شماره کد روی مقاومت ها رو بررسی کن و داخل مدار با اهم‌متر تست کن
یعنی پروب‌های اهم‌متر را به دو پایه هر مقاومت متصل کن ببین اهمی که اهم‌متر نشون میده بیشتر از اهمی است که با کد روی مقاومت‌ها مشخص شده دراینصورت اون مقاومت سوخته .
مو.لتیمتر قدیمی نیست و تقریبا تولید جدیده
مقاومت smd سوخته و یا مدار قطع شده
سیم‌های بیزر را تعقیب کن ببین به چه قطعاتی متصل شده؟
کنتاکت سلکتور هم بررسی کن سالم باشه و صدمه ندیده باشه.
ببین ۲۲۰ ولت به چه نقطه‌ای و لذا به چه قطعاتی اشتباها و ناخواسته متصل شده.
کنتاکت‌های روی سلکتور ( فلز زیر سلکتور ) را کمی جابجا و کج کن که در محل قبلی قرار نگیره .
و بموجب اصطگاک اگر بخشی از مدار چاپی که کنتاکت سلکتور روی آن قرار میگیره مخدوش و قطع شده دراینصورت فقط کنتاکت‌های مخدوش
رو با لحیم اصلاح کن و حتی المقدور از لحیمکاری کنتاکت ها امتناع کن.
