درود

محدوده ولتاژ مجاز مولتیمتر شما عوض نمیشه و مانند سابق هست .
فقط میتونی ماکزیمم ولتاژ هر فرکانسی و یا هر ولتاژ متغیری که قابل اندازه گیری نیست اندازه گیری کنی.

یعنی اگه قبلا تا ۵۰۰ ولت قابل اندازه گیری بود الان هم همانطوره.

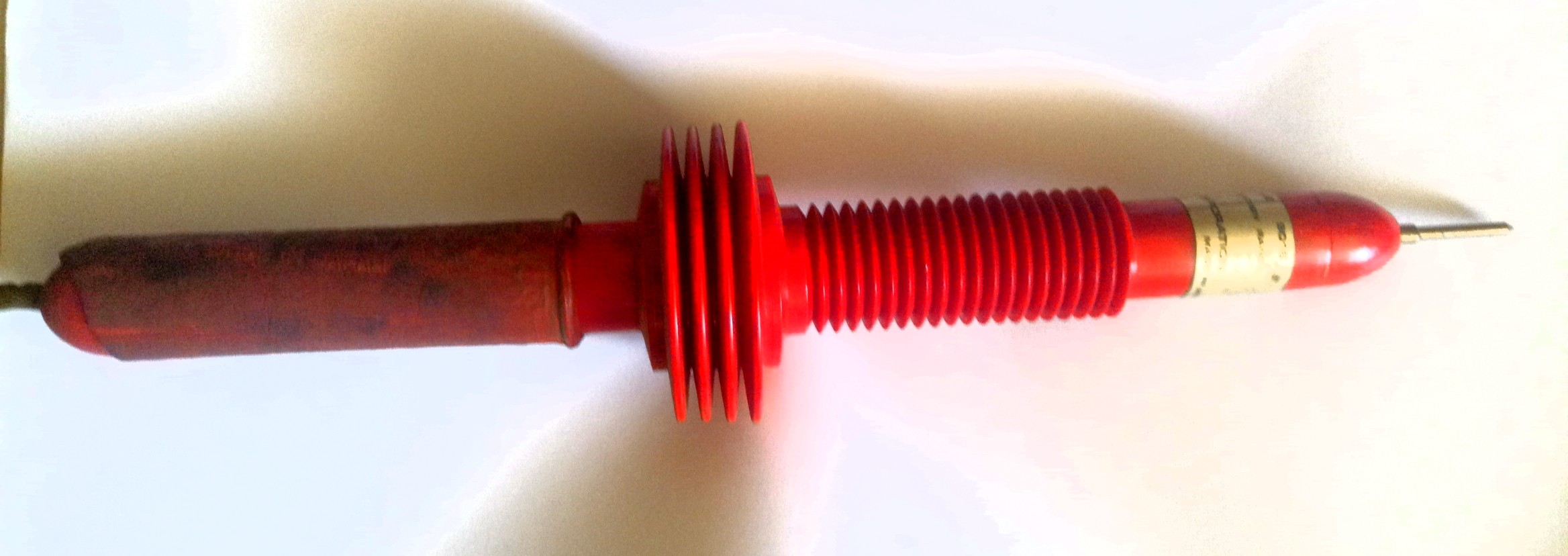

برای اندازه گیری هایولتاژ باید پروب هایولتاژ تهیه کنی و به مولتیمتر متصل و استفاده کنی ( تصویر پیوست )

سپاس

مشاهده فایل‌پیوست 186220

ممنون استاد غزال از پاسخ شما. داخل این پراب چیه؟ نمیشه خودمون بسازیم؟



[غزال]

ممنون استاد غزال از پاسخ شما. داخل این پراب چیه؟ نمیشه خودمون بسازیم؟

درود

با توجه به عایق یکپارچه که قابل باز کردن نیست و صدمه عایق موجب برق گرفتگی میشه و نمونه خراب پیدا نکردم که بازش کنم لذا از محتویاتش اطلاع دقیقی ندارم .
اما احتمالا از تقسیم ولتاژ با مقاومت های بسیار بزرگ استفاده شده.
و مقاومت های خاص ولتاژ بالا و دراز ، نیاز داره که در بازار وجود نداره.
سپاس



[امیر سجاد]

درود

احتمالا روسی هست.
اگه ابعاد خازن و موقعیت خازن که در چه بخشی استفاده شده قابل ارزیابی بود ، مشخصات خازن مشخص میشد.
اما بنظرم ۵۰ میکروفاراد 6 ولتی هست و قطعا برای تغذیه بخش ترانزیستوری بعنوان صافی استفاده شده و میتونی بدون توجه به ظرفیت دقیقش ، یک خازن حدود ۵۰ الی ۱۰۰ میکرو ۵۰ ولتی جایگزین کنی

مطمئنی که خازن خراب شده ؟

سپاس

بله . استاد با خازن سنج تست میگیرم روی 73 میکروفارا تا 70 میکروفارد تغییر میکنه .



[غزال]

بله . استاد با خازن سنج تست میگیرم روی 73 میکروفارا تا 70 میکروفارد تغییر میکنه .

درود
احتمالا سالمه
ولتاژ ۵ ولت ذخیره کن و بعد از چند دقیقه ببین اگه تخلیه نشده حتما سالمه ، ولی بهتره با همین خازن بعد از راه اندازی مولتیمتر ، خازن حدود ۵۰ یا ۱۰۰ میکرو ۵۰ ولتی جایگزین کنی و خازن خودشو داخل مولتیمتر نگهداری کنی که اگر در آینده با مشکلی مواجه شدی بتونی با خازن خودش هم تست کنی .

سپاس



[امیر سجاد]

سلام .

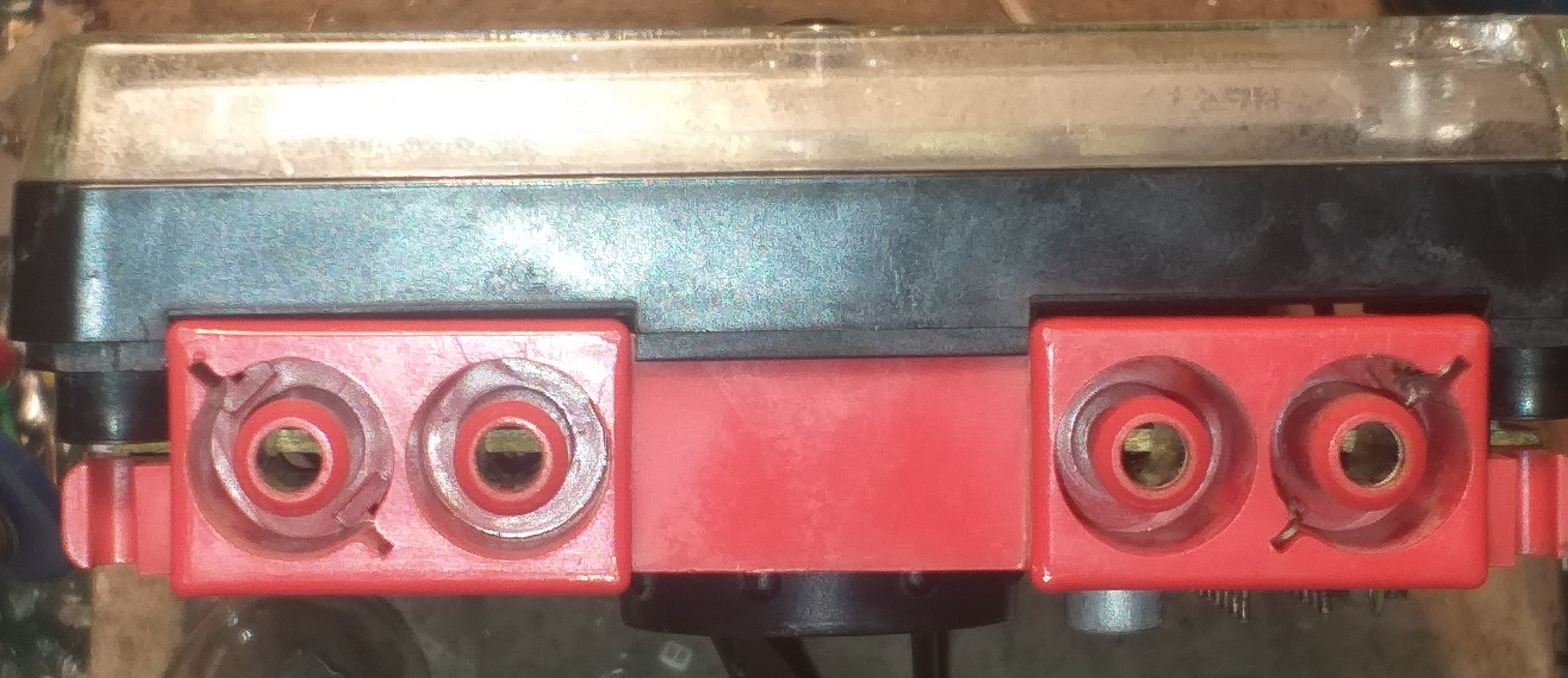

استاد عزیزم . در موقع خریدن پراب های این مولتی متر نبود . و من هم از پراب های مولتی متر خودم استفاده میکردم . الان متوجه شدم پراب های این مولتی متر با پراب های مولتی متر ما فرق دارد .

پراب های کناری از بغل شیارها تیغه های دارند . که با فیش پراب به یکدیگر ارتباط داده میشه .
خازن هم ولتاژ نگه میدارد.
استاد عزیزم یک دنیا ممنونم. اگر به نتیجه ای رسیدم . اعلام میکنم . حالا ببینم فیش پرابها چطوری این ارتباط را انجام میداد.
متشکرم



[غزال]

درود

تصاویر و توضیحات تکمیلی در بخش پایانی پست 1 اضافه شد.

سپاس



[امیر سجاد]

سلام
استاد عزیزم و همکاران گلم . انشا الله روز خوبی داشته باشید. من در اینترنیت خیلی جستجو کردم . جهت پیدا کردن یک نقشه ساده مولتی متر عقربه ای اما نتیجه ای نداشت. در هر صورت اگر دوستان نقشه مولتی متر عقربه ای ساده ای داشته باشند . در صورت امکان برای ما فقرا هم بفرسته . یک دنیا ممنون میشم . فقط قسمت برد مولتی متر .
متشکرم



[غزال]

سلام
استاد عزیزم و همکاران گلم . انشا الله روز خوبی داشته باشید. من در اینترنیت خیلی جستجو کردم . جهت پیدا کردن یک نقشه ساده مولتی متر عقربه ای اما نتیجه ای نداشت. در هر صورت اگر دوستان نقشه مولتی متر عقربه ای ساده ای داشته باشند . در صورت امکان برای ما فقرا هم بفرسته . یک دنیا ممنون میشم . فقط قسمت برد مولتی متر .
متشکرم

درود

نقشه مولتیمتر آنالوگ در همین انجمن هم وجود داره.
ازجمله


سپاس

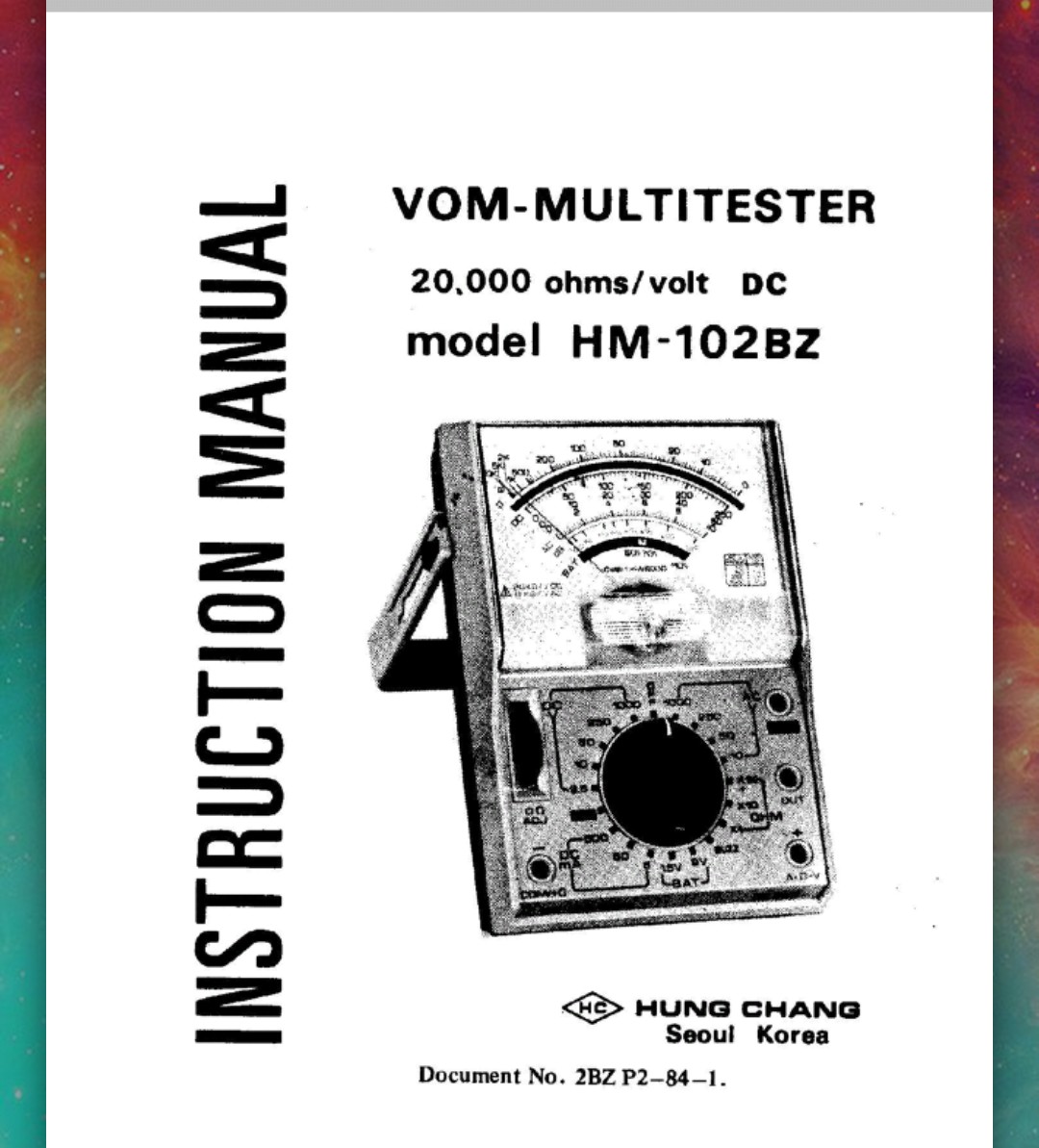

نقشه یک نمونه مولتیمتر آنالوگ را ملاحظه میفرمایید که فقط چند قطعه ساده داره و متعلق به تاپیک زیر بوده .

https://www.irantk.ir/threads/63949...ای-مدل-HM-102B?p=367112&viewfull=1#post367112

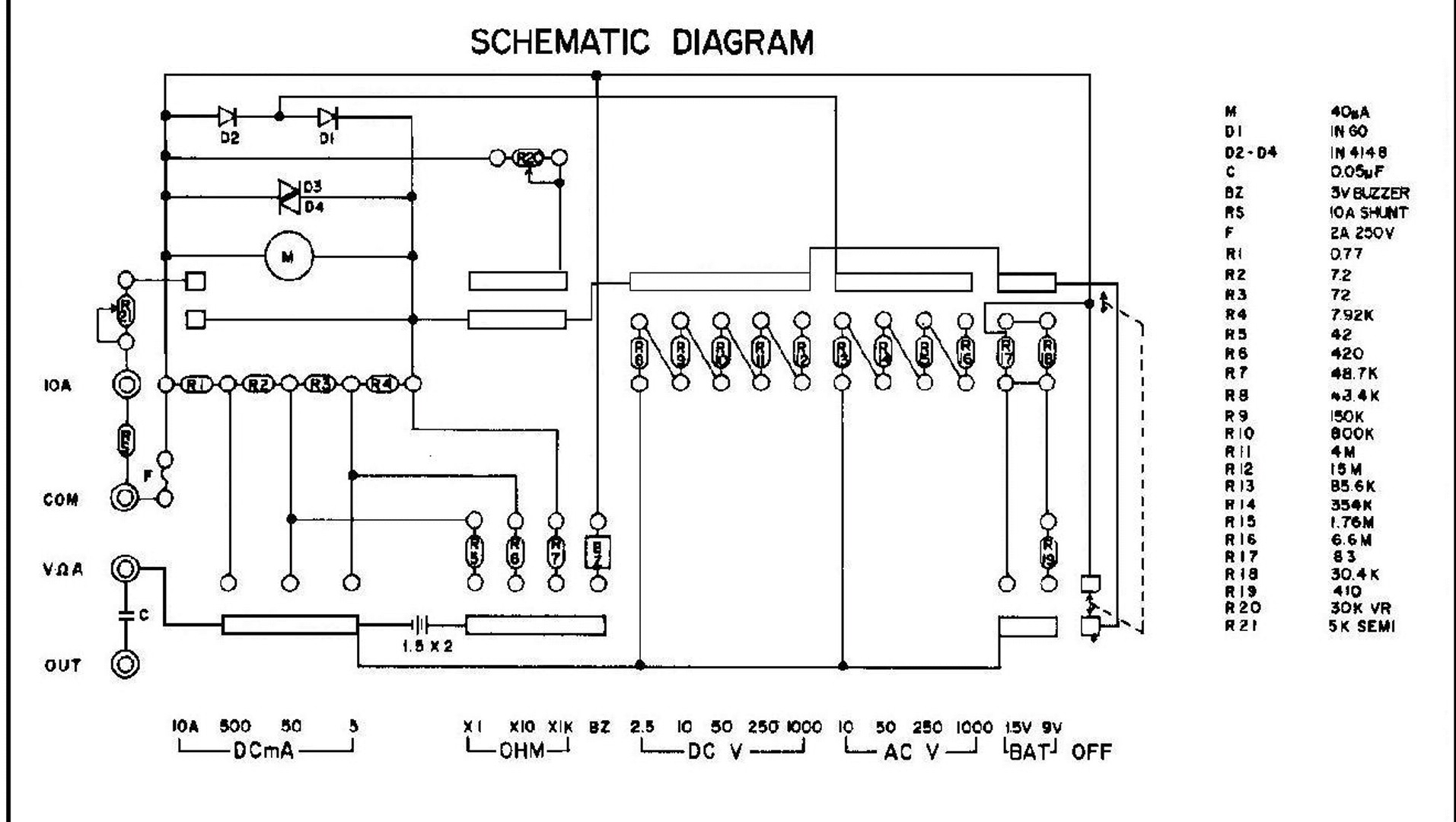

اینم یکی دیگه که البته مجهز به محافظ است و سرعت عقربه پایینه و من نمی پسندم.

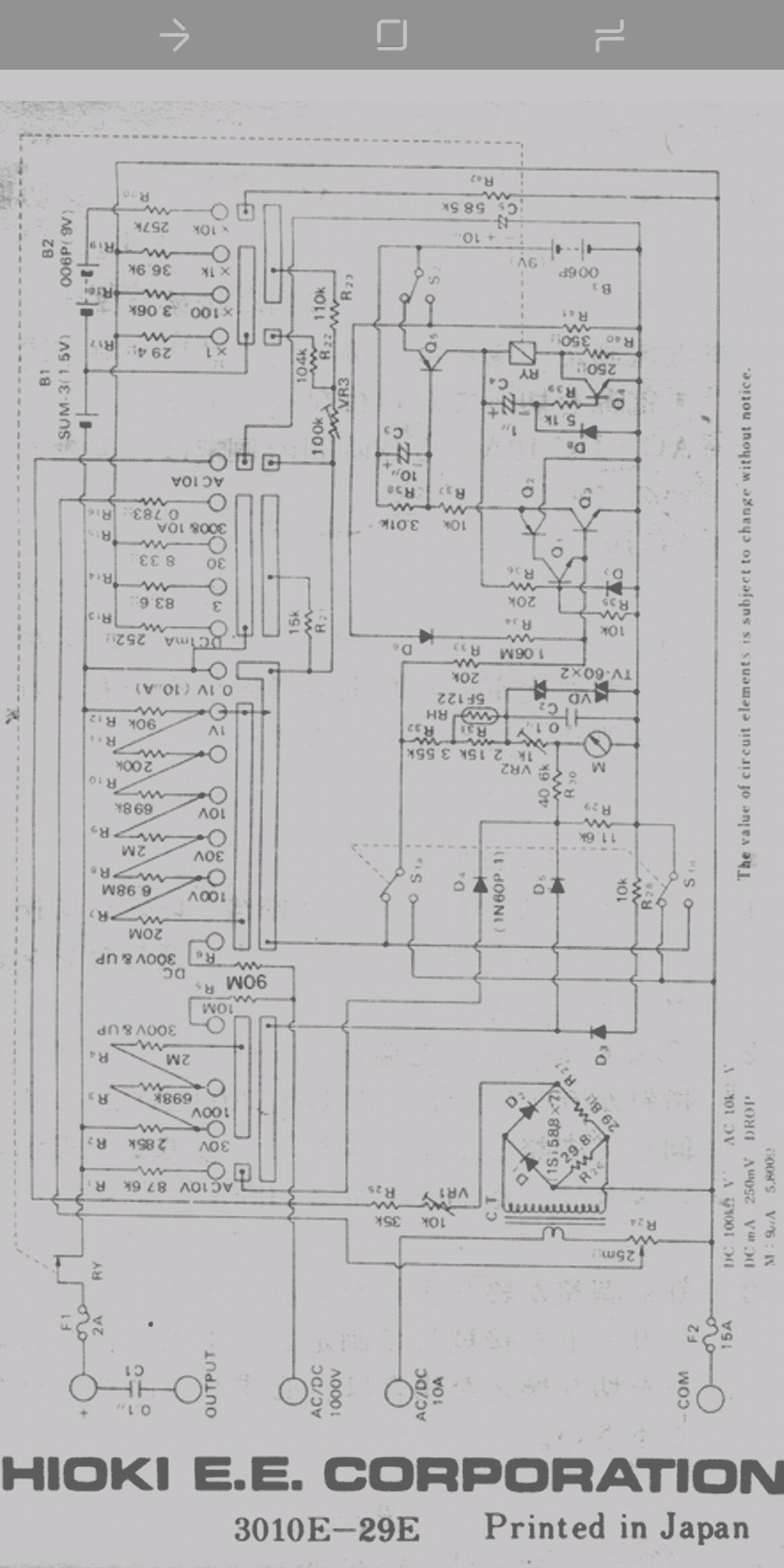

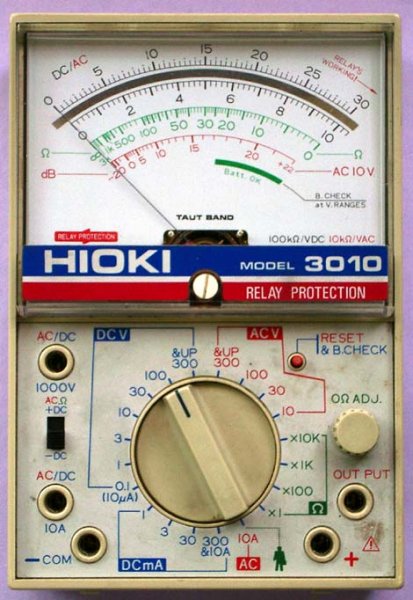

نقشه فوق الذکر متعلق به مولتیمتر زیر و نسبتا گرانقیمت است و باوجودیکه دو تا دارم اما بدلایلی ازجمله سرعت ناچیز عقربه استفاده نمیکنم .
فایل اصیل در تاپیک زیر است و از تصاویر آن برای این تاپیک استفاده کردم.
https://www.irantk.ir/threads/38182-نقشه-اهم-متر-هیوکی-3010?p=150588&viewfull=1#post150588



[غزال]

سلام .

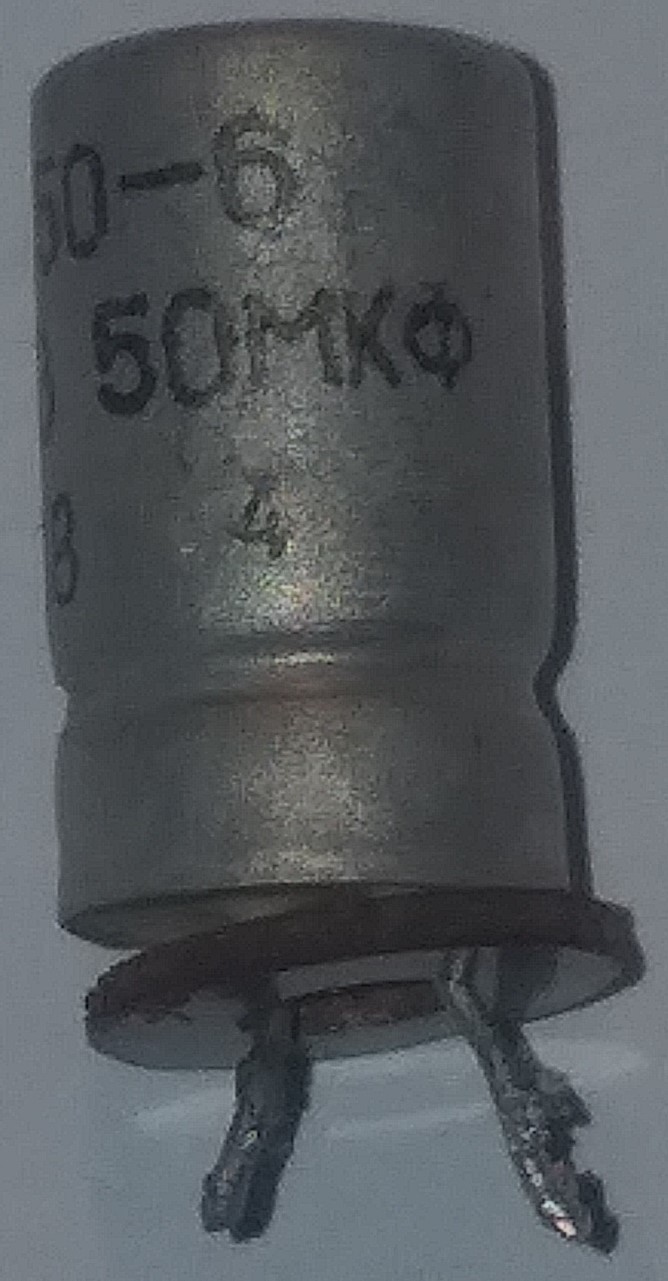

استاد ببخشید مزاحم میشم . یک خازن الکترلیتی هست . خراب است . مشخصات ولتاژ کاری . ظرفیت را ننوشته یا جوری نوشته که من سر در نمیارم . ظرفیت و ولتاژ کاری این خازن ؟

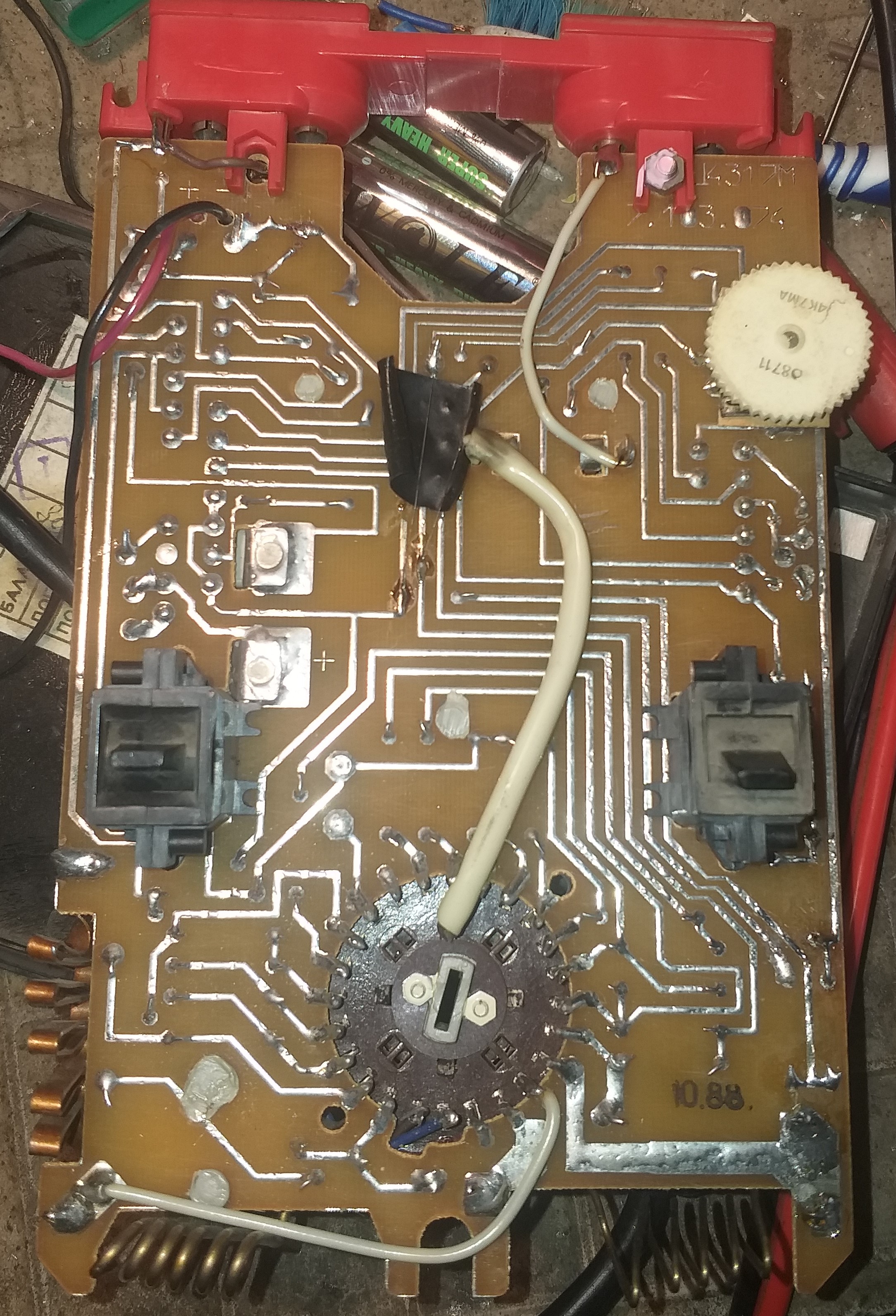

به نظرم این مولتی متر از قبل تعمیری بود . چون از برد لاین مسی کنده شده دوباره با سیم لاکی لاین ها را تعمیر کردن.
متشکرم
مشاهده فایل‌پیوست 186215
مشاهده فایل‌پیوست 186216
مشاهده فایل‌پیوست 186217
متشکرم

درود

امیر جان اگه مولتیمتری که تهیه کردی یا قبلا داشتی ،.نتونستی تعمیر کنی ، مشکل را مطرح کن ، حتما تعمیر میشه.

سپاس



[امیر سجاد]

درود

امیر جان اگه مولتیمتری که تهیه کردی یا قبلا داشتی ،.نتونستی تعمیر کنی ، مشکل را مطرح کن ، حتما تعمیر میشه.

سپاس

سلام
استاد عزیزم یک دنیا از لطفتون ممنونم . دو و سه روز با مولتی متر جهت تعمیرات باهاش کار کردم . نتونستم تعمیر کنم . به علت اینکه این چند روز سرم خیلی شلوغ بود . کنار گذاشته بودم . استاد عزیزم صد در صد در موقع تعمیرات مزاحمتون میشم .
