مجموعه مدارات درخواستي از اقای رجبی

[gadraj]

آقا رجبی
من دنبال نقشه عملی یه منبع تغذیه سوئیچینگ قابل تنظیم دوبل از 0 تا 40 ولت هستم که قابلیتهای یه منبع تغذیه عادی رو هم داشته باشه مثل کنترل جریان و اتصال کوتاه و...در ضمن با lcd باشه
زیاده روی کردم
ببخشید دیگه

با سلام :
دوست عزيز به نظر ميرسد به بخش مربوطه سر نزديد وگرنه درخواست هاي شما موجود هستند كليك كنيد :
http://www.irantk.ir/showthread.php?t=3784
و همچنين :
http://www.irantk.ir/forumdisplay.php?f=112
و http://www.irantk.ir/showthread.php?t=4506 در همين بخش
و............
با تشكر .
موفق باشيد .



[ayoob.ab66]

سلام وسپاس
جواب منو ندادی.
کتابخانه ی پروتیوس 7.5رو چطوری آبدیت کنم.
ایا مدار و قطعات زیر درسته؟
http://up.iranblog.com/3/1257770096.docx
اگه درست نیست یکی درستش شکل همین آپلود کنید.
با تشکر ایوب.



[gadraj]

سلام وسپاس
جواب منو ندادی.
کتابخانه ی پروتیوس 7.5رو چطوری آبدیت کنم.
ایا مدار و قطعات زیر درسته؟
http://up.iranblog.com/3/1257770096.docx
اگه درست نیست یکی درستش شکل همین آپلود کنید.
با تشکر ایوب.

با سلام :
دوست عزيز قبلا پاسخ داده ام برگرديد به قسمت زرد رنگ نقشه اي كه در پست اولي درخواست كرده بودين مربوط به تحريك تريستور و ترياك با ترانزيستور ميباشد .{همين فايل ضميمه اين پست را دانلود كنيد } .

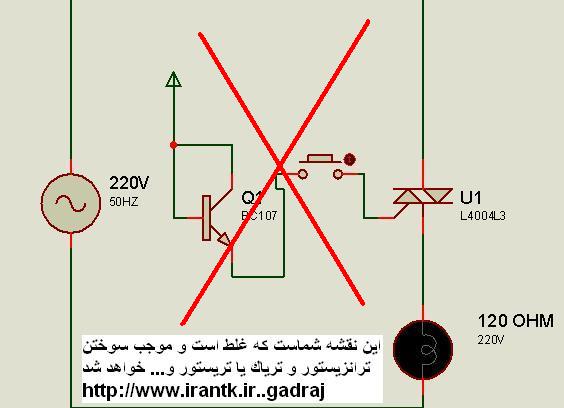

نقشه اي كه لينك دادي غلط و موجب سوختن ترانزيستور و .... خواهد شد .
تقريبا تمام كتابخانه هاي پروتيوس اين قطعه را دارند با دقت جستجو كنيد در صورت عدم دسترسي بجاي ان از شماره bt139 ميتوانيد استفاده كنيد .
اپديت كتابخانه از طريق سايت هاي اينترنتي مقدور ميباشد به شرطي كه اينترنت پر سرعت داشته باشيد لينك اپديت در هلپ پروتيوس ها موجود هست {حدود 20 مگابايت يا بيشتر حجم دارد بستگي به ورژن } .
با تشكر .
موفق باشيد .



[ayoob.ab66]

سلام وسپاس
درست نفهمیدم منفی های پایین رو به هم وصل کنم؟
مدار پایینو نگاه کنید اگه درست نیست ممنون میشم اگه یک مدار دیگه واسم طراحی کنید.
http://up.iranblog.com/3/1258038630.docx
باتشکر ایوب.



[ayoob.ab66]

سلام وسپاس
اگه امکان داره یک جواب بدین!
از عکس زرد رنگ این چیزها که علامت گذاشتم نمی فهمم؟
http://up.iranblog.com/3/1258102146.bmp
با تشکر ایوب.



[gadraj]

سلام وسپاس
اگه امکان داره یک جواب بدین!
از عکس زرد رنگ این چیزها که علامت گذاشتم نمی فهمم؟
http://up.iranblog.com/3/1258102146.bmp
با تشکر ایوب.

با سلام :
اونايي كه با علامت مشابه هستند در پايين نقشه به خط منفي مدار تغذيه و نول برق شهر وصل ميشوند .
علامتي كه در بالاي لامپ زديد به فاز 220 ولت برق شهر وصل خواهد شد .
+5 ولت هم به تغذيه مدار ميكرو + وصل ميشه .
ورودي را هم از خروجي ميكرو بايد بدهيد . مشخصه شده micro
با تشكر .
موفق باشيد .



[ayoob.ab66]

سلام وسپاس
اگه جای فاز و نول جابه جا بشه مشکلی در مدار پیش میاد.
امکان داره مدار زیر رو نگاه کنید واشکالاتش رو بگید.
http://up.iranblog.com/3/1258046307.bmp
با تشکر ایوب.



[gadraj]

سلام وسپاس
اگه جای فاز و نول جابه جا بشه مشکلی در مدار پیش میاد.
امکان داره مدار زیر رو نگاه کنید واشکالاتش رو بگید.
http://up.iranblog.com/3/1258046307.bmp
با تشکر ایوب.

با سلام :
عوض كردن جاي فاز و نول در كار كرد مدار مشكلي پيش نمياره ولي براي حفاظت از برق گرفتگي و.... بهتر است مراعات شود {در اين طرح كل مدار شما در رابطه با برق شهر {وصل به برق شهر } مي باشد .
كلكتور ترانزيستور فوق را به + ترمينال باتري وصل كنيد {در عكس مشخص نكردين كه پين سمت راستي چيه و + سمت چپ ميباشد }
با تشكر .
موفق باشيد .



[ayoob.ab66]

سلام وسپاس
مشکلی پیش نمیاد مقاومت 220 اهمی از مدار حذف کنیم.
مدار زیرو نگاه کنید اگه مشکلی نداره عملی ببندم.
http://up.iranblog.com/3/1258186813.bmp
با تشکر ایوب.



[gadraj]

سلام وسپاس
مشکلی پیش نمیاد مقاومت 220 اهمی از مدار حذف کنیم.
مدار زیرو نگاه کنید اگه مشکلی نداره عملی ببندم.
http://up.iranblog.com/3/1258186813.bmp
با تشکر ایوب.

با سلام :
نميتونيد حذف كنيد اين مقاومت در حقيقت تعيين و تثبيت نقطه كار ترانزيستور هست و حذف ان موجب كشيدن جريان غير مجاز احتمالي از e ترانزيستور ميشه كه منجر به خرابي هر دو قطعه ميشود .
