مجموعه مدارات درخواستي از اقای رجبی

[ayoob.ab66]

سلام و سپاس
سوال منو متوجه نشدی هرلامپ به صورت جداگانه میخوام کنترل کنم . بعد مگه اینطور نیست که وقتی تریستور با گیت فعال میشه باید ولتاژ آند یا کاتد رو قطع کنیم تا غیر فعال بشه وبا گیت نمیشه غیر فعالش کرد چون لامپها رو میخوام هر ثانیه حداقل 2با روشن وخاموش کنم.اگه میشه یک ترانزیستور معرفی کنید که با ولتاژ میکرو تحریک بشه وتا 2آمپر یا بالاتر بتونه سوییچ کنه.
باتشکرایوب.



[gadraj]

سلام و سپاس
سوال منو متوجه نشدی هرلامپ به صورت جداگانه میخوام کنترل کنم . بعد مگه اینطور نیست که وقتی تریستور با گیت فعال میشه باید ولتاژ آند یا کاتد رو قطع کنیم تا غیر فعال بشه وبا گیت نمیشه غیر فعالش کرد چون لامپها رو میخوام هر ثانیه حداقل 2با روشن وخاموش کنم.اگه میشه یک ترانزیستور معرفی کنید که با ولتاژ میکرو تحریک بشه وتا 2آمپر یا بالاتر بتونه سوییچ کنه.
باتشکرایوب.

با سلام :
دوست عزيز اولا دوباره پاسخ را با دقت مطالعه كنيد {براي تحريك 2 امپر تريستورهاي معمولي مثل bt136 كافيست كه گيت ان توسط خروجي ميكرو تحريك بشه ولي بهتر است ايزوله را رعايت كنيد {همون استفاده از اپتوكوپلر } .
در ثاني ولتاژ اعمالي شما به لامپ ها برق شهر {AC} هست در نتيجه تريستور در هر سيكل از برق شهر در لحضه عبور از نقطه صفر خود به خود خاموش مي شود {قطع ولتاژ اند و كاتد }كه با ادامه دريافت پالس بعدي دو باره روشن خواهد شد .
سومش اينكه { بعد مگه اینطور نیست که وقتی تریستور با گیت فعال میشه باید ولتاژ آند یا کاتد رو قطع کنیم تا غیر فعال بشه وبا گیت نمیشه غیر فعالش کرد} در مورد جريان ولتاژ {DC} صادق است نه در جريان يا ولتاژ {AC } .
ترانزستور ها در ولتاژ هاي {DC} خوبه ولي براي {AC} نيم سيكل كار ميكنه كه صحيح نيست .
همون BT135 ~ 9 براي كار شما عاليست .
براي كسب اطلاعات بيشتر .... مطالعه اموزش الكترونيك مقدماتي را در بخش گام به گام همين سايت توصيه ميشود .
با تشكر .
موفق باشيد .



[gadraj]

استاد عزيز ممنون
اين فايل با چه نرم افزاري باز مي شود؟
با پروتيوس 7.4 ارور داد باز نشد
ميشه يه خورده بيشتر راهنمايي كنيد؟؟؟؟شماتيك نداره استاد عزيز؟؟
با تشكر موفق باشيد
meysam

با سلام :
مگه پروتيوس ورژن ديگه اي باشه وگرنه پسوندش درسته .
البته عرض كردم كه خودم هنوز تست نكردم سعي ميكنم تا امشب نتيجه را بزارم .
با تشكر .
موفق باشيد .



[ayoob.ab66]

سلام و سپاس
درست شد ...
حالا ممنون میشم اگه تشریح پایه های تریستور bt136 و یک ترانزیستور ساده جهت اپتوکوپلر برام بزارید.
با تشکرایوب.



[meysamm]

با سلام :
مگه پروتيوس ورژن ديگه اي باشه وگرنه پسوندش درسته .
البته عرض كردم كه خودم هنوز تست نكردم سعي ميكنم تا امشب نتيجه را بزارم .
با تشكر .
موفق باشيد .

سلام استاد عزيز
ممنون از لطفتون منتظر شما هستم
با تشكر
meysam



[gadraj]

سلام استاد عزيز
ممنون از لطفتون منتظر شما هستم
با تشكر
meysam

با سلام :

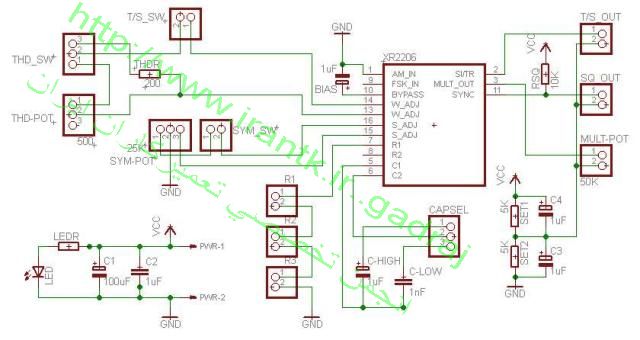

ميثم جان هنوز به ارشيوم دسترسي ندارم و اين مدار را از يك سا يتي پيدا كردم ميتونيد اينم تست كنيد با avr هستش .
براي باز كردن و شبيه سازي نياز به نرم افزار ايگل داريد { eagle } .
با تشكر .
موفق باشيد .



[meysamm]

استاد عزيز سلام
ممنون از لطفتون
استاد اين فايل ها روبا نرم افزار باز كردم اما فكر مي كنم يك جاي اون مشكل داشته باشه اخه كار نمي كنه
باز هم منتظر راهنمايي شما استاد عزيز هستم
با تشكر
meysam



[gadraj]

سلام و سپاس
درست شد ...
حالا ممنون میشم اگه تشریح پایه های تریستور bt136 و یک ترانزیستور ساده جهت اپتوکوپلر برام بزارید.
با تشکرایوب.

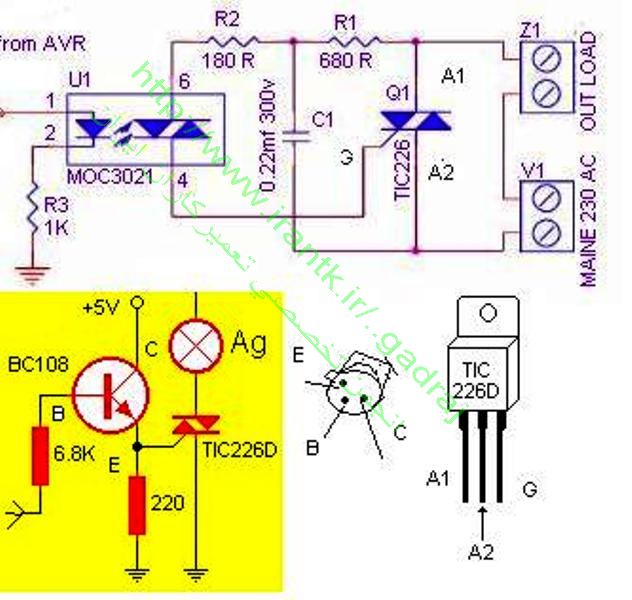

با سلام از عكس زير كمك بگيريد :
با تشكر .
موفق باشيد .



[meysamm]

استاد عزيز سلام
ممنون از لطفتون
استاد اين فايل ها روبا نرم افزار باز كردم اما فكر مي كنم يك جاي اون مشكل داشته باشه اخه كار نمي كنه
باز هم منتظر راهنمايي شما استاد عزيز هستم
با تشكر
meysam



[meysamm]

استاد عزيز سلام
من هنوز منتظر راهنمايي شما هستم
موفق باشيد
meysam
