سلام
مهندس جان فکر کنم اشتباه به عرضتون رسوندم ببخشید! من میخوام که روی یک سون سگمنت 88 اعداد رو نشون بده اگر از طریق اتصال باهم وصل کنم تداخل ایجاد میشه چو بعضی از خانه ها مشترک هست!
درضمن فایل های پیوستی که زحمت کشیدید مشکل دارن!!!
ممنون از راهنمایی هاتون
با سلام :
از متن شما چنین استنباط کرده ام که توسط یک کلید دوحالته میخواهید عدد 12 یا 24 ولت {بستگی به انتخاب حالت کلید } نمایش داده شود . به عنوان نمایش حالت خروجی منبع تغذیه کاربرد دارد .
اگر منظورتون صرفا و فقط نمایش اعداد 12 یا 24 ثابت باشد مشکلی نباید داشته باشید اما برای تغییر ارقام {از صفر تا 88 } بله مدارات اوسیلاتورو کانتر و دیکودر نیاز هست ....
- درسته چند پایه از سگمنت ها بطور مشترک هم درعدد 12 و همچنین در 24 که باید روشن شوند را توضیح اختصاری داده ام که باید از دیود 4148 استفاده کنید بعبارتی ان پایه هایی که مشترک هستند >> ولتاژ ان پایه ها را باید از طریق یک دیود 1N4148 عبور داده تا در حالت بعدی مسیر فوق را برای حالت جدید مسدود و یکطرفه نماید این پایه ها را از روی شکل پایه های یک سگمنت که مشخص کرده میتونید تفکیک و برای هر مسیر یک دیود بگذارید .
چنانکه توضیح براتون قابل تفهیم نیست بفرمایید تا مدار کاملش را براتون طراحی و تقدیم کنم .

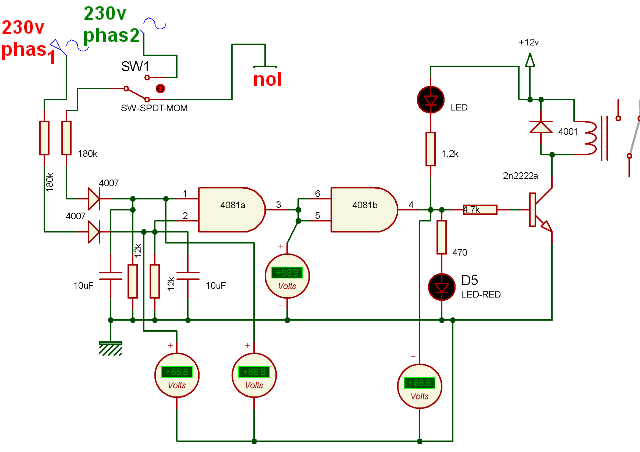

فایل های ضمیمه اصلاح شدند .
موفق باشید .
