مجموعه مدارات درخواستي از اقای رجبی

[w_mirzaii]

با سلام خدمت جناب اقای رجبی
بنده یه فرستنده رادیویی با برد بالا و ترجیحا با بوبین مسطح روی خود برد مدار چاپی نیاز مندم ممنون میشم اگر در اختیار بنده قرار دهید

​

روی موج اف ام تا حالا چندتا ساختم ولی کارآیی لازم و ثبات کافی فرکانس رو نداشتن.....
یه سوالم هم اینه که آیا میشه همه بوبین ها با هسته هوا رو به بوبین مسطح روی خود برد مدار چاپی تبدیل کرد؟فرمول خاصی داره؟
مثلا بوبین مربوط به فلزیاب کتاب آقای بخت آور رو میشه رو مدار چاپی پیاده کرد؟
با تشکر.



[jfrras]

با سلام خدمت جناب اقای رجبی
بنده یه فرستنده رادیویی با برد بالا و ترجیحا با بوبین مسطح روی خود برد مدار چاپی نیاز مندم ممنون میشم اگر در اختیار بنده قرار دهید

​

روی موج اف ام تا حالا چندتا ساختم ولی کارآیی لازم و ثبات کافی فرکانس رو نداشتن.....
یه سوالم هم اینه که آیا میشه همه بوبین ها با هسته هوا رو به بوبین مسطح روی خود برد مدار چاپی تبدیل کرد؟فرمول خاصی داره؟
مثلا بوبین مربوط به فلزیاب کتاب آقای بخت آور رو میشه رو مدار چاپی پیاده کرد؟
با تشکر.

سلام
دوست عزیز برد بالا طبق مقررات و قوانین رادیویی در ایران ممنوعه
و سیم پیچ ها رو میتوان طبق نرم افزار خاصی روی برد طراحی کرد.

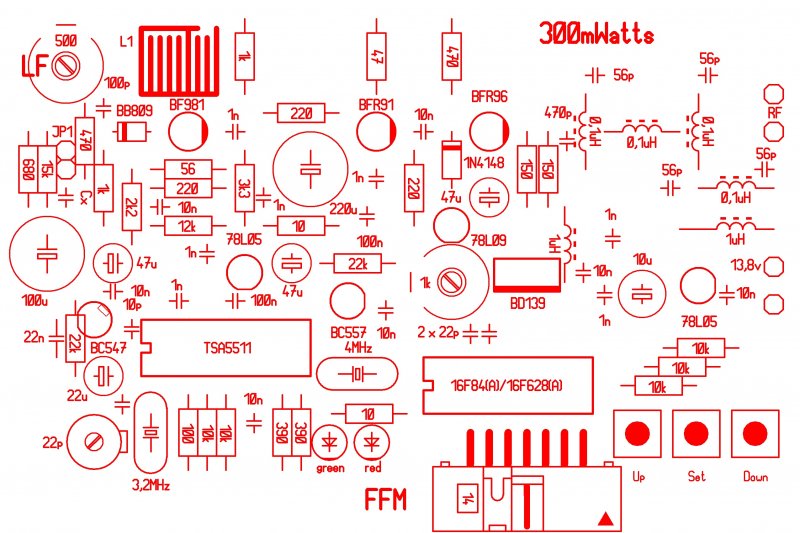

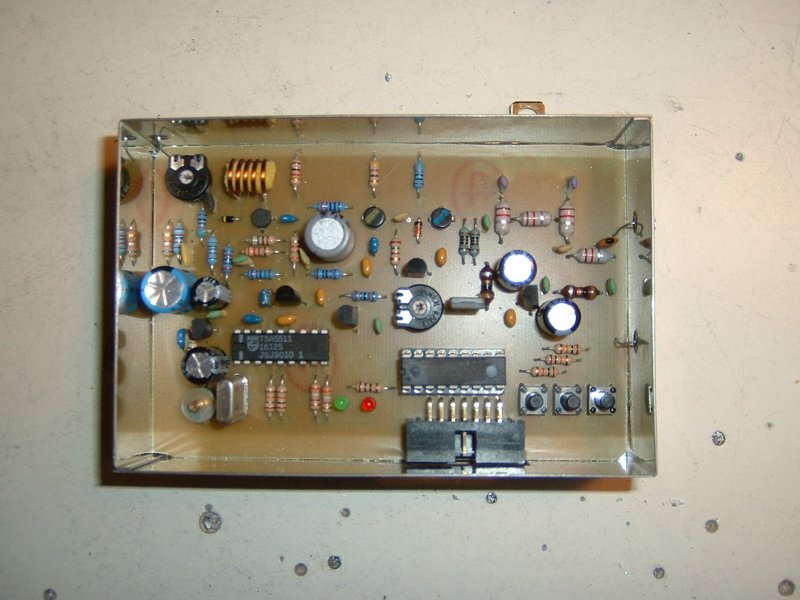

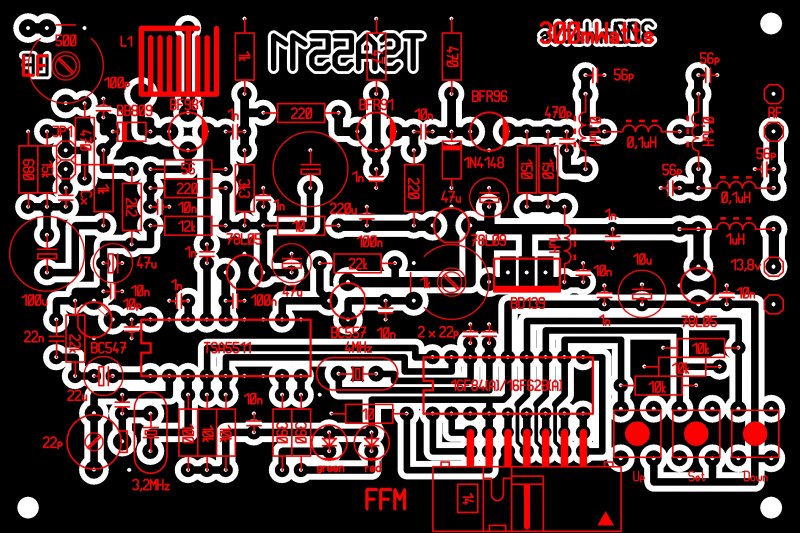

یک فرستنده 300 میلی واتی معرفی می کنم که ثبات فرکانسی فوق العاده ای داره.
این مدار فقط جنبه آموزشی داره و ساخت این گونه مدارات منوط به کسب اجازه از مراجع قانونی است!!


[hide]
مشاهده فایل‌پیوست Parts.txt









[/hide]
​



[w_mirzaii]

با تشکر
میشه اسم نرم افزار رو بفرمایید چیه؟

میشه توضیح بدید قاب فلزی آیا فقط دور مدار هست یا رو و پشتش هم هست؟
و اینکه تا اونجایی که بنده آزمایش کردم امواج از فلز رد نمیشن پس چرا از فلز استفاده میکنن؟برد رو کم نمیکنه؟


خیلی ممنونم.



[jfrras]

با تشکر
میشه اسم نرم افزار رو بفرمایید چیه؟

والا خاطرم نیست ولی خیلی وقت پیش دیدم.
​



[gadraj]

با تشکر
میشه اسم نرم افزار رو بفرمایید چیه؟
میشه توضیح بدید قاب فلزی آیا فقط دور مدار هست یا رو و پشتش هم هست؟
و اینکه تا اونجایی که بنده آزمایش کردم امواج از فلز رد نمیشن پس چرا از فلز استفاده میکنن؟برد رو کم نمیکنه؟
خیلی ممنونم.

با سلام :
قاب فلزی برای تمام وجهات اعم از درب بالایی و پایینی و اطراف طوری که از هیچ جهتی نباید مدار داخلی دیده بشه .
- امواج از قطعات برد ارسال یا دریافت نمیشه که فلز مانع نفوذ بشه شما طبق طرح از انتن که توسط فیش و سوکت یا انتن سرخود استفاده میکنید برای ارسال و دریافت کافیست . هدف از بدنه فلزی همون که خودتون هم پی بردید بخاطر عدم نفوذ امواج جانبی و بیرونی به طبقات داخلی بکار گرفته میشه .
- برد فرستنده یا گیرنده هم به توان مدار و همچنین نوع انتن خارجی ان بستگی دارد و ربطی به قاب فلزی ندارد و صرفا جهت ایزوله و عایق کاری امواج الکترومغناطیسی استفاده میگردد . نرم افزار فوق را بطور مجانی یا ورژن دیمو ی ان من ندیده ام و خرید ان هم برای مدارات ساده و آموزشی مقرون به صرف نیست
موفق باشید .



[jfrras]

دوست عزیز
این نرم افزار برای کشیدن PCB هستش مقادیر رو داشته باشی(قطر سیم . تعداد دور . و غیره..) میتونی
براحتی روی فیبر در بیاری .

[hide][/hide]
​



[jfrras]

ظمنا این سایت هم میتونه کمکتون کنه:

[hide]Planar spiral coil inductor calculator
[/hide]​

[hide]
[/hide]



[latifk200]

با سلام خدمت آقای رجبی . وقت بخیر

بنده نیازمند چند مدار ساده به شرح زیر می باشم البته اگر لطف کنید ممنون میشم .

1- مداری میخواهم که وقتی فیوز سوخت توسط یک عدد چراغ LED ما را از وضعیت سوختن فیوز آگاه سازد تا بتوانیم فیوز را تعویض نماییم.
و همچنین مشابه مدار شماره 1 با این تفاوت که اینبار LED روشن نمی شود بلکه ترموستات جدید باید روشن شود به شرح زیر:
2- یک عدد ترموستات الکترونیکی دارم که اگر احیانا در اثر نوسانات برق بسوزد میخواهم در لحظه ای که ترموستات قبلی از مدار خارج می شود ترموستات جدید وارد مدار شود؟ (این در حالتی می باشد که وقتی ترموستات قبلی در اثر نوسان برق میسوزد همان لحظه فیوزی که بر سر راه ولتاژ تغذیه ترموستات قبلی قرار دادم برای جلوگیری از قطع شدن فیوز اصلی هم می سوزد)
و نیز با کمی تفاوت مداری را میخواهم که :
3- وقتی یکی از المنت ها سوخت المنت جدید وارد مدار شود؟ (این در حالی می باشد که المنت توسط ترموستات مدام خاموش و روشن می شود
و با مدار درخواستی شماره 1 و 2 دارای تفاوت می باشد)



با تشکر و سپاس از شما
منتظر نظرات و پیشنهادهای شما خواهم بود.



[latifk200]

با سلام خدمت آقای رجبی . وقت بخیر

بنده نیازمند چند مدار ساده به شرح زیر می باشم البته اگر لطف کنید ممنون میشم .

1- مداری میخواهم که وقتی فیوز سوخت توسط یک عدد چراغ LED ما را از وضعیت سوختن فیوز آگاه سازد تا بتوانیم فیوز را تعویض نماییم.
و همچنین مشابه مدار شماره 1 با این تفاوت که اینبار LED روشن نمی شود بلکه ترموستات جدید باید روشن شود به شرح زیر:
2- یک عدد ترموستات الکترونیکی دارم که اگر احیانا در اثر نوسانات برق بسوزد میخواهم در لحظه ای که ترموستات قبلی از مدار خارج می شود ترموستات جدید وارد مدار شود؟ (این در حالتی می باشد که وقتی ترموستات قبلی در اثر نوسان برق میسوزد همان لحظه فیوزی که بر سر راه ولتاژ تغذیه ترموستات قبلی قرار دادم برای جلوگیری از قطع شدن فیوز اصلی هم می سوزد)
و نیز با کمی تفاوت مداری را میخواهم که :
3- وقتی یکی از المنت ها سوخت المنت جدید وارد مدار شود؟ (این در حالی می باشد که المنت توسط ترموستات مدام خاموش و روشن می شود
و با مدار درخواستی شماره 1 و 2 دارای تفاوت می باشد)



با تشکر و سپاس از شما
منتظر نظرات و پیشنهادهای شما خواهم بود.

_____
با سلام مجدد , موضوع حل گردید جناب رجبی . ممنون .



[sardarshams]

با سلام
دستگاهی است که خروجی AV سوخته و تصویر ندارد و مشکل از cpu است ولی خروجی HDMi تصویر دارد می خواستم اگه امکانش باشه نقشه کابل تبدیل HDMi به AV را برام زحمتش را بکشید
با سپاس​
