مجموعه مدارات درخواستي از اقای رجبی

[gadraj]

اقا رجبی جواب ما هم میدین چطوری بهتون پیغام خصوصی بدم .بستست این پیغامتون

با سلام :
دوست عزیز ارسال پیام خصوصی برای حل فصل مشکلات مربوط به انجمن میباشد بخصوص که شما کاربر VIP هم نیستین که به تمام امکانات انجمن دسترسی داشته باشید .
- سوال شما مربوط به بخش گیرنده فرستنده ها میباشد که در اینجا پست بلا محل زدین و انتظار نداشته باشید که به پست های بلا محل پاسخی دریافت کنید .
موفق باشید .



[jac]

سلام مداری میخواستم که بشه برق 220 برق شهر به 50 یا 60 ولت ac تبدیل کنه البته بدون ترانس



[ashkanzx1]

با سلام :
در همین بخش و در تاپیک ریمون کنترلها درخواست شما موجود میباشد .
موفق باشید .

نیست اگه میشه آدرس تاپیک بده



[ashkanzx1]

آقای رجبی این عکس فرستنده و گیرنده مورد نظر منه چه جوری باید خروجی و ورودی به موتور وصل کنم سر سیم میگم وصل کنم منظورم به موتور و گیرنده اینکه از آیسی یه سیم میاد بیرون بعد دوتا سیم از کجا بگیرم یا همون یه سیم؟

/////////////////////////////



[gadraj]

آقای رجبی این عکس فرستنده و گیرنده مورد نظر منه چه جوری باید خروجی و ورودی به موتور وصل کنم سر سیم میگم وصل کنم منظورم به موتور و گیرنده اینکه از آیسی یه سیم میاد بیرون بعد دوتا سیم از کجا بگیرم یا همون یه سیم؟

با سلام :
فرستنده دارای 5 عدد کلید هستش S 1 ~ S5 و گیرنده دارای 5 سیم خروجی O/P1 ~ O/P 5 بمعنی اوت پوت OUTPUT!!
حال اگر هر کلیدی که در فرستنده بزنید در طرف گیرنده همون سیم فعال میشه { فرضا اگر کلید 2 را در فرستنده بزنید در طرف گیرنده خروجی شماره 2 فعال میشه بدین معنی که دارای یک ولتاژ 9 ولتی میشه و برای استفاده از این سیم در موتور یا هردستگاه دیگری که بیش از 20 میلی امپر جریان نیاز داشته باشد !!! باید انرا تقویت کنید و خروجی تقویت شده را به دستگاه مورد نظر وصل کنید از ایسی بافر ULN2004 بهره بگیرید .}
مسلما سیم دوم هم همون گراند یا خط منفی خواهد بود .
موفق باشید .



[ashkanzx1]

آقای رجبی میشه بگید این آیسی تقویت کنند چه جوری در مدار قرار میگیره (مدارشو برام بکشید) تشکر



[gadraj]

آقای رجبی میشه بگید این آیسی تقویت کنند چه جوری در مدار قرار میگیره (مدارشو برام بکشید) تشکر

با سلام:

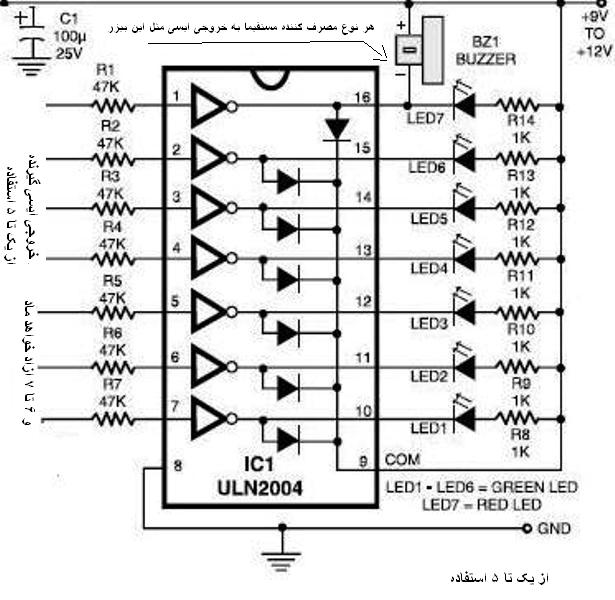

از شکل زیر کمک بگیرید :
[hide] [/hide]

موفق باشید



[ashkanzx1]

آقای رجبی این مدار چقدر تقویت میکنه اگه بخوام از این بیشتر بشه چی ؟
برای تقویت جریان یه مدار میخواسم و همینطور برای ولتاژ هر کدوم جداگانه
ببخشید زیاد شد با تشکر



[gadraj]

آقای رجبی این مدار چقدر تقویت میکنه اگه بخوام از این بیشتر بشه چی ؟
برای تقویت جریان یه مدار میخواسم و همینطور برای ولتاژ هر کدوم جداگانه
ببخشید زیاد شد با تشکر

با سلام :
این ایسی و مدارش که گذاشتم هم تقویت جریان و ولتاژ هست و تا 500 میلی امپر جریان خروجی میدهد برای کاربرد های موتور و رله و... 9 ولتی کاملا مناسب میباشد .
تقویت ولتاژ در چنین مداراتی معمولا نیازی نیست زیرا خروجی ایسی فوق به شرط استفاده از ولتاژ تا 30 ولت و حتی بیشتر را هم مقدور میسازد .
با وجود چنین قطعه ای کامل و جمع و جور چه نیازی به مدار تقویت تکی ؟؟؟!!! باید سراغ ترانزیستور و... رفت که مقرون به صرف نمی باشد .
به دیتا شیت ایسی مراجعه کنید .
[hide] مشاهده فایل‌پیوست ULN2004.pdf[/hide]

موفق باشید .



[ashkanzx1]

آقا رجبی این مداری که قرار دادید میتونم به جای LED هاش سیم قرار بدم(اتصال کوتاه کنم)
یا اصلا نقش این LED ها چیه تو مدار؟
