سلام آقای رجبی این نقشه فرستنده اف ام کریستالی که زحمت کشیدید گذاشتید شماره خیلی از قطعات رو نداره (مثل ترانزیستور ها - سیم پیچ - کریستال) درضمن من دنبال مداری خیلی ساده تر می گردم که یک یا دو ترانزیستوری باشه که بتونم از نظر علمی اونو تحلیل کنم اگه یک مدار خیلی ساده دارید ممنون میشم اونو برام بذارید.
با سلام :
ببخشید توضیحات مربوط به نقشه فرستنده کریستالی برای حدود 50 مگاهرتز :
signal up to 1km with a good antenna and FM receiver.
The crystal marked JT in the transmitter schematic is a 49.860MHz overtone type
crystal. Use transisor C945 or C9014 as Q1 and Q2 and use C1975 or C9018
transistor in the place of Q3, Q4 and Q5. Transistor Q6 is the final output
transistor which can be C2581 or C2053. The coil L1 and L3 are equal to 5 turns
of 0.8mm enameled wire wound on 4mm form and coil L2 is equal to 4 turns of 0.8mm enameled wire wound on 4mm form, all the above mentioned coil L1, L2 and L3 are air cored. Use 1.5 meter wire as antenna. The input voltage is 9V DC.
To adjust the transmitter to its maximum output use field strength meter and
adjust the coil L1, L2 and L3 by increasing and desreasing gap between the coil
turns and stop when the circuit is tuned to its maximum output. Fix the circuit
in the metal case and connect the ground wire with the case.

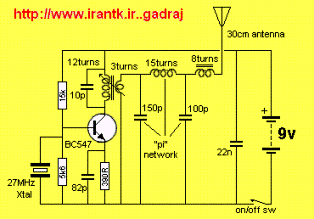

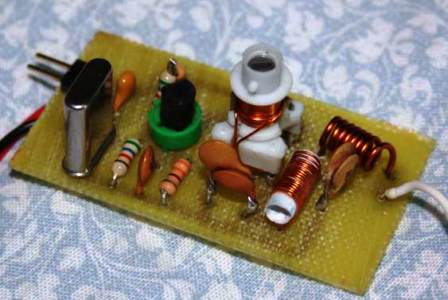

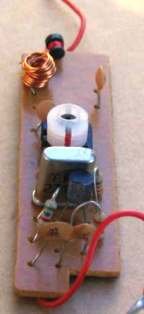

و اما این هم یک شماتیک اوسیلاتور کریستالی برای 27 مگاهرتز فقط با یک ترانزیستور توجه کنید که در قسمت خروجی از صافی های نوع پی استفاده شده است :
[hide] مشاهده فایل‌پیوست 27mhz osc.rar[/hide]
موفق باشید .
