سلام آقای رجبی
من یک مدار تایمر میخواستم که مثلا هر 20دقیقه 5دقیقه روشن باشه
اگه لطف کنین ممنون میشم. مرسی

با سلام :
بفرمایید میکرو کنترلی باشه یا از همین ایسی های دیجیتالی ساده ؟؟؟؟
برای ایسی های دیجیتالی در همین بخش و در تاپیک مدارات ساده برای مبتدیان چند مداری موجود هست .
با تشکر .
موفق باشید .



[mahdi.73]

با سلام اقای رجبی می خوام برای یه ربات دوربین بزارم ولی میخوام از دوربین های موبایل باشه که اونهام دیجیتاله مداری هست که خروجی اونهارو بگیره و انالوگ بده؟؟؟



[sardarshams]

سلاماستاد مداري نياز دارم كه هم دماسنج داشته باشد وهم رطوب سنج كه ديجيتالي باشه اين مدار را براي ماشين جوجه كشي مي خوام وقتی دما از حد انتخاب پایین رفت هیتر رو روشن و اگر بالا رفت خاموش کنه به صورت مکرر استاد ببخشيد كه زود زود مزاحم مي شوم .



[gadraj]

سلاماستاد مداري نياز دارم كه هم دماسنج داشته باشد وهم رطوب سنج كه ديجيتالي باشه اين مدار را براي ماشين جوجه كشي مي خوام وقتی دما از حد انتخاب پایین رفت هیتر رو روشن و اگر بالا رفت خاموش کنه به صورت مکرر استاد ببخشيد كه زود زود مزاحم مي شوم .

با سلام :

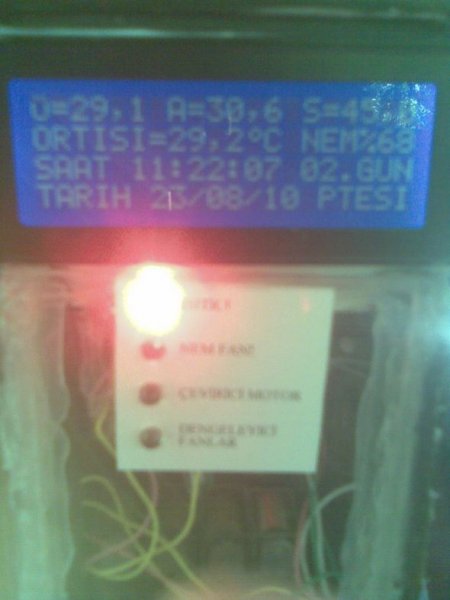

اقای شمس در حال حاضر تنها مدار موجود زیر را تقدیم تون میکنم که دارای نمایشگر LCD = 20 × 4 میباشد که حالات دمای هوا و رطوبت محل و ساعت و تاریخ و... نشون میده و دگمه های UP , DOWN و منو .... میتوانید وارد منوی تنظیمات شده و مقدار ها را بدلخواه تنظیم و ذخیره کنید .
ال ای دی ها هم به عنوان نمایش وضعیت کنترلی مدار تعبیه شده .
مدار را مطالعه کنید اگر مشکلی داشتید در خدمت خواهم بود .
خروجی پایه یک میکرو میباشد .
[hide]مشاهده فایل‌پیوست jojekeshi.rar[/hide]



[gadraj]

با سلام اقای رجبی می خوام برای یه ربات دوربین بزارم ولی میخوام از دوربین های موبایل باشه که اونهام دیجیتاله مداری هست که خروجی اونهارو بگیره و انالوگ بده؟؟؟

با سلام :
خروجی دوربین های موجود در تلفن های همراه بقول خودتون دیجیتالی هست {تا اونجایی که من میدونم } که باید توسط پردازشگر خودش انالیز و دتکت شود که لازمه مدارات مفصل و پیچیده ای هست اگر مدار یا قطعه ساده ای که قابلیت فوق را داشته و قابل نصب در روبات باشه را پیدا کنم حتما در خدمت خواهم بود .
موفق باشید .



[sardarshams]

استاد فایل پسورد دارد



[gadraj]

استاد فایل پسورد دارد

با سلام :
ببخشید یادم رفت بزارم تایپ کنید :
[hide] gadraj [/hide]
موفق باشید



[hossein-jonoob]

سلام استادگرامی:من همچنان منتظرپاسخ پست1111هستم.



[mehdixx55]

سلام اقای رجبی عزیز میدونم برا تشکر شما به زدن گزینه تشکر قانعین ولی من تا تشکر ویژه ای از شما نکنم به دلم نمیشینه واقعا ممنونم از زحمات شما استاد عزیز وگرامی
راستش دارم یه تله موش میسازم که حییون کشته نشه بتونم یه جا دیگه ازادش کنم میخوام بجای ضامن از یه چشم یا یه سد نوری استفاده کنم ایا شما مداری سراغ دارین که بدردم بخوره یا پیشنهاد بهتری دارین ممنون میشم اگه راهنمایی کنین#$V686



[gadraj]

سلام اقای رجبی عزیز میدونم برا تشکر شما به زدن گزینه تشکر قانعین ولی من تا تشکر ویژه ای از شما نکنم به دلم نمیشینه واقعا ممنونم از زحمات شما استاد عزیز وگرامیراستش دارم یه تله موش میسازم که حییون کشته نشه بتونم یه جا دیگه ازادش کنم میخوام بجای ضامن از یه چشم یا یه سد نوری استفاده کنم ایا شما مداری سراغ دارین که بدردم بخوره یا پیشنهاد بهتری دارین ممنون میشم اگه راهنمایی کنین#$V686

با سلام :
{ متقابلا از همه شما دوستان تشکر میکنم و خدای خود را شاکرم که در میان جمع صمیمی شما در خدمت هستم .}

دوست عزیز اگه بخوای از مدارات ساده ای بهره بگیرید این ساده ترین نوع ان میباشد در این مدار یک ال ای دی نوری {ترجیحا لیزری سفید } در یک طرف جعبه و یک سنسور نوری { ترجیحا سه پایه ترانزیستوری NPN } در طرف روبروی ان تعبیه میکنید :در شرایط عادی ال ای دی نوری روشن هست و نور ان توسط سنسور دریافت شده و موجب روشن شدن ترانزیستور اول میشود با قطع شدن به هر دلیل نور ال ای دی { با عبور موش } ترانزیستور اول { توسط پتانسیومتر 10 کیلویی کنترل حساسیت میشه } خاموش و موجب روشن شدن ترانزیستور دوم خواهد شد که با روشن شدن ترانزیستور2 خروجی ان یک رله یا زنگی را بصدا در میاره بهتر است در خروجی از یک قفل درب باز کن 12 ولتی استفادهکنید تا درب ورودی جعبه همزمان با زنگ بطور اتوماتیک بسته شود .طراحی مکانیزم چنین جعبه ای را بعهده خودتون میزارم .البته میتوان با مدارات حساس به فرکانس و PIR حرارتی هم چنین دستگاه پیچیده ای طراحی کرد ولی این ساده ترین نوع میباشد .
دانلود کنید . [hide] [/hide][hide][/hide][hide]مشاهده فایل‌پیوست led copling.rar[/hide]
موفق باشید .
