سلام اقای مهندس رجبی

من یک مدار دستگاه .جوجه کشی پیدا کردم این مدارست

حالا میخوام ببینم ایا مدار چاپی که براش راحی کردم درسته یا نه ممنون میشم کمکم کنید درستش کنم اینم فایل پی سی بی هستش که طراحی کردمش البته میدونم اشتباست اما خوشحال میشم کمکم کنید http://neyzar.persiangig.com/bip/002.pcb



[gadraj]

سلام اقای مهندس رجبی

من یک مدار دستگاه .جوجه کشی پیدا کردم این مدارست

حالا میخوام ببینم ایا مدار چاپی که براش راحی کردم درسته یا نه ممنون میشم کمکم کنید درستش کنم اینم فایل پی سی بی هستش که طراحی کردمش البته میدونم اشتباست اما خوشحال میشم کمکم کنید http://neyzar.persiangig.com/bip/002.pcb

با سلام :
دوست عزیز در تاپیک مربوطه {طراحی pcb ...} نیز پست زده بودید که پاسخ گذاشتم :
[hide] http://www.irantk.ir/showthread.php?t=18988&goto=newpost [/hide]
در صورت تکرار چنین موردی {ایجاد پست های تکراری در تاپیک های متعدد مغایر با قوانین و نظم سایت میباشد . } با اعمال قوانین سایت مواجه میشوید .
این پست شما بعد از رویت تان حذف میگردد .
موفق باشید



[jooly]

با سلام وعرض خسته نباشید
اگر بخوام داخل ماشین یک ولتا



[gadraj]

با سلام وعرض خسته نباشید
اگر بخوام داخل ماشین یک ولتا



[jooly]

با سلام
من می خوام ولتاژ12-0-12رو داخل ماشین داشته باشم
مانند عکس زیر البته بدون استفاده از ترانس یعنی منبع ما باطری ماشین باشه
http://up4.iranblog.com/images/flt43b0fxk2bwb7ap1p1.jpg



[gadraj]

با سلام
من می خوام ولتاژ12-0-12رو داخل ماشین داشته باشم
مانند عکس زیر البته بدون استفاده از ترانس یعنی منبع ما باطری ماشین باشه

باید از مدارات موجود کنورتر یا اینورتر در تاپیک منابع تغذیه { DC 2 DC } استفاده کنید .
[hide] http://www.irantk.ir/irantk1497/ [/hide]



[mahdi.73]

سلام من یه مدار اینورتر 3.7 ولت به 12 ولت dc با خروجی 5 امپر میخوام اگه میشه نقشه و pcb اش رو بزادید
ممنون



[gadraj]

سلام من یه مدار اینورتر 3.7 ولت به 12 ولت dc با خروجی 5 امپر میخوام اگه میشه نقشه و pcb اش رو بزادید
ممنون

با سلام :
درخواست کردین خروجی با 12ولت 5 امپر !!!!! به عبارتی 70 وات !!!! توسط 3.7 ولت ؟؟؟ در این صورت منبع شما {باتری } باید این توان را داشته باشد .
فکر کنم با توجه به ولتاژ منبع تان شما از سلول خورشیدی استفاده میکنید به هر حال دو تا مدار ساده ای که میتواند از همین ولتاژ ورودی در خروجی خود +12 ولت با توان 0/5 امپر . همچنین یک امپر تولید کند را خدمت تان تقدیم میکنم .

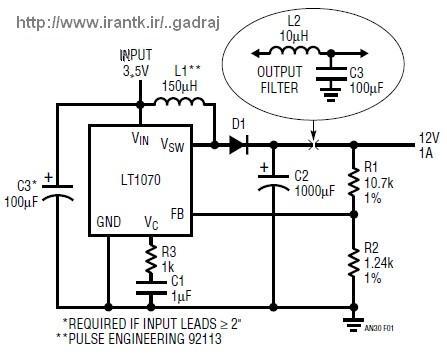

الف : ورودی 3.5 ولت خروجی 12ولت 1امپر :
[hide] [/hide]

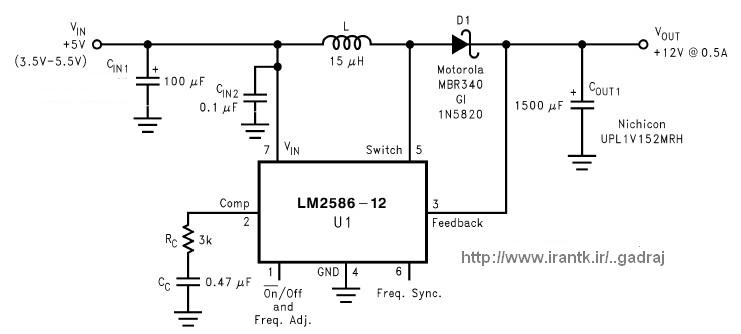

ب : ورودی از 3.5 الی 5 ولت خروجی 12 ولت 0.5 امپر :
[hide] [/hide]
موفق باشید



[mahdi.73]

سلام
مهندس خوشم میاد میزنید وسط خال!!!!
البته میخام اینو به باطری لیتیوم پلیمری 3.7 ولتی5500ma وصل کنم ولی بدمم نمیاد به solar cell وصل شه ولی من اگه به 3 ولت وصل کنم خروجی کم تر 12 میشه؟؟

بازم ممنون اخه دکمه تشکر برای زحمات شما کمه!!!



[mahdi.73]

ببخشید یه سوال دیگه این سلف های l1&l2 تو مدار 1 امپر چند دوره؟؟ دور چی بپیچم؟؟
