مجموعه مدارات درخواستي از اقای رجبی

[gadraj]

با تشکر
دوست عزیز من در اصل مدار برای شارژ باطری 20 ولتی 3 امبر میخواستم .
و در صورت امکان میخواستم که بجای ترانس در مدار یه تغذیه سوئیچینگ بزارم که گفتید معمول نیست .
و سوال دیگر که ترانس این مدار ترانس دوبل است.و irf520 در مدار چه قطعه ای است و همچنین در این مدار ال ای دی برای نشان دادن کامل شدن شارژ وجود ندارد.

با سلام :
متاسفانه بازم به نوع باتری اشاره نکردین ؟؟؟
[hide] [/hide][hide][/hide][hide]شما فکر میکنین که باتری هر نوع باشه و هر چی باشه دیگه باتری هست ؟!! در صورتیکه اگر بخواهید استاندارد ها را مراعات کنید هر نوع باتری جریان و ولتاژ شارژ خودش را دارد فرضا باتری نوع اسیدی 12 ولتی باید تا 14.4 ولت شارژ شود تا فول شارژ گردد در حالیکه برای نوع لیتیم این مقدار 13.2 ولت و برای الکالین 12.3 ولت کافیست . [/hide]
در اصل همین مدار برای شارژ باتری لیتیم 21 ولتی در نظر گرفته شده زیرا باتری اسیدی 22 ولتی در استاندارد نیست .
قطعه IRF یک موس فیت هست که تحمل جریان شارژ را کنترل و به عهده دارد .
این مدار اتوماتیک هست نمایشگری برای فول شارژ در نظر گرفته نشده ولی میتوان با کمی مهارت بدان اضافه کرد .
درخواست های خود را با دقت و دقیقا درج کنید تا زودتر به نتیجه برسید .
جهت شارژکردن باتری -- استفاده از پاور سویچینگ هیچ ایرادی ندارد و مناسب هم خواهدبود.
موفق باشید.



[baby202020]

با سلام :
متاسفانه بازم به نوع باتری اشاره نکردین ؟؟؟
hidden content may not be quoted
در اصل همین مدار برای شارژ باتری لیتیم 21 ولتی در نظر گرفته شده زیرا باتری اسیدی 22 ولتی در استاندارد نیست .
قطعه IRF یک موس فیت هست که تحمل جریان شارژ را کنترل و به عهده دارد .
این مدار اتوماتیک هست نمایشگری برای فول شارژ در نظر گرفته نشده ولی میتوان با کمی مهارت بدان اضافه کرد .
درخواست های خود را با دقت و دقیقا درج کنید تا زودتر به نتیجه برسید .
جهت شارژکردن باتری -- استفاده از پاور سویچینگ هیچ ایرادی ندارد و مناسب هم خواهدبود.
موفق باشید.

با تشکر
1-منبع باطری 17 عدد باطری قلمی ni-mh است که به صورت سری با هم پک شده اند.
دو سوال دیگر هم داشتم
1- من تعداد 50 عدد ای ای دی ریموت کنترل تلویزیون دارم که میخواستم ان ها را به یک تغذیه وصل کنم تا به عنوان دید در شب ازش استفاده کنم باید چه ولتاژی به انها وصل کنم و مدار مربوطه . و سوال دیگر ایا این ال ای دی ها با ولتاژ مستقیم کار میکند چون من ولتاژ 2/5 تا 3 ولت را به یکی از ال ای دی ها دادم ولی کار نکرد.
2-من یک مدار فرستنده گیرنده میخواستم که فرستده به یک دستگاه --- که فرکانس 9750 - 10600 را تولید میکند وصل شود و گیرنده هم باید به صورتی باشد که در عین حال که گیرنده هست کار فرستنده هم اجرا کند یعنی تعیین کند که رو چه فرکانسی قرار گیرد تا فرستنده روی همون فرکانس برود.



[gadraj]

با تشکر
1-منبع باطری 17 عدد باطری قلمی ni-mh است که به صورت سری با هم پک شده اند.
دو سوال دیگر هم داشتم
1- من تعداد 50 عدد ای ای دی ریموت کنترل تلویزیون دارم که میخواستم ان ها را به یک تغذیه وصل کنم تا به عنوان دید در شب ازش استفاده کنم باید چه ولتاژی به انها وصل کنم و مدار مربوطه . و سوال دیگر ایا این ال ای دی ها با ولتاژ مستقیم کار میکند چون من ولتاژ 2/5 تا 3 ولت را به یکی از ال ای دی ها دادم ولی کار نکرد.
2-من یک مدار فرستنده گیرنده میخواستم که فرستده به یک دستگاه --- که فرکانس 9750 - 10600 را تولید میکند وصل شود و گیرنده هم باید به صورتی باشد که در عین حال که گیرنده هست کار فرستنده هم اجرا کند یعنی تعیین کند که رو چه فرکانسی قرار گیرد تا فرستنده روی همون فرکانس برود.

با سلام :
بله حالا مسله بدین شرح حل میشه .
باتری های فوق هر کدام در حالت نرمال دارای 1.2 ولت میباشند [hide] [/hide][hide][/hide][hide]ولی برای شارژ نیازی به 1.4 ولت { ماکزیمم شارژ برای هر سلول} دارند در نتیجه برای شارژ کامل 17 عدد از این باتری ها بطور سری 23.8 ولت بعبارتی همون24 ولت نیاز دارند و از اونجا که منبع شما بقول خودتون 20 ولتی هست نهایتا نمی تونه این تعداد باتری را به حداکثر توان شارژ برساند ولی برای نگهداری ولتاژ باتری ها ذر همین حد { ولتاژ نگهداری } مشکلی نخواهد داشت عیب این نوع ولتاژ شارژ وقتی مشخص میشه که جریان شارژ قطع میشه و باتری هاتون بلا فاصله با افت ولتاژ مواجه خواهدشد .
2= ال ای دی های مادون قرمز را معمولا باید با سیگنال { فرضا با pmw } روشن کنید فرکانس سیگنال فوق بستگی شدید در نوع مصرف انها دارد و از چند ین هرتز شروع تا حدودای 40 کیلوهرتز پاسخ فرکانسی دارند .
اینکه شما با ولتاژ مستقیم تست کردین ولی نتیجه نگرفتین باز بستگی داره که چطوری نتیجه را میخواستین بگیرین !!!!
خاطر نشان میکنم که نور نامریی مادون قرمز را با چشم غیر مسلح نمی تونید تشخیص بدهید . [/hide] کار برد این ال ای دی ها با ولتاژ مستقیم شدیدا از بازده و عمر انها میکاهد .
در صورت نیاز به استفاده هر 50 ال ای دی توسط سیگنال فرکانسی باید از مدارات پیشرفته تر و دقیقتر ی بهره بگیرید ولی برای یکی یا دو و سه عدد به راحتی میتوانید از ایسی تایمر 555 بصورت مولتی ویبراتور استفاده کنید چنین نقشه هایی در تاپیک مدارات و ساده برای مبتدیان در همین بخش موجود هستند .
فرستنده گیرنده تاپیک مستقلی داره و باید در تاپیک مربوطه { اما با توضیحات کافی و رسا } مطرح کنید .
موفق باشید .



[baby202020]

با سلام :
بله حالا مسله بدین شرح حل میشه .
باتری های فوق هر کدام در حالت نرمال دارای 1.2 ولت میباشند hidden content may not be quoted کار برد این ال ای دی ها با ولتاژ مستقیم شدیدا از بازده و عمر انها میکاهد .
در صورت نیاز به استفاده هر 50 ال ای دی توسط سیگنال فرکانسی باید از مدارات پیشرفته تر و دقیقتر ی بهره بگیرید ولی برای یکی یا دو و سه عدد به راحتی میتوانید از ایسی تایمر 555 بصورت مولتی ویبراتور استفاده کنید چنین نقشه هایی در تاپیک مدارات و ساده برای مبتدیان در همین بخش موجود هستند .
فرستنده گیرنده تاپیک مستقلی داره و باید در تاپیک مربوطه { اما با توضیحات کافی و رسا } مطرح کنید .
موفق باشید .

با تشکر
1-با این تفاصیری که شما گفتید که ما الان 24 ولت میخواهیم ولی خروجی این مدار 22 ولت است
2-و برای این ال ای دی ها شما مدار بیشرفته تر و دقیق تری که گفتید را ندارید



[farah676]

سلام
یک مدار برای دستگاه جوجه کشی میخواستم برای کنترولرش که دما و رطوبت را اندازه گیری کنه بعد به رله فرمان بده که فن قطع شه که دما بیات بالا ممنون میشم کمکم کنید راستش بخوام واسم درست کنن 100 تومان میگیرن که یکم زیاده واسه من

با عرض سلام

اندازه دستگاهی که برای اینکار در نظر گرفته اید ، چقدر است ؟



[m-j]

سلام به استاد گرامی جناب رجبی
استاد وسیله ای مثل یک چشم الکترونیک در راهروهای ساختمانها در کنار لامپ راهرو وجود داره که وقتی فردی از زیر این دستگاه عبور می کنه لامپ همون قسمت ( همون طبقه ) روشن میشه و در مصرف برق صرفه جویی هم میشه چون دیگه مثل یک تایمر راه پله کل راهرو ها روشن نمیشه و فقط همون راهرویی که فرد ازش عبور می کنه روشن میشه و بعد از تایم خاصی دوباره خاموش میشه.
می خواستم ببینم مداری در این باره وجود داره که بشه مونتاژ کرد با تشکر



[meysam_khodaee]

نوشته اصلی توسط meysam_khodaee
سلام
یک مدار برای دستگاه جوجه کشی میخواستم برای کنترولرش که دما و رطوبت را اندازه گیری کنه بعد به رله فرمان بده که فن قطع شه که دما بیات بالا ممنون میشم کمکم کنید راستش بخوام واسم درست کنن 100 تومان میگیرن که یکم زیاده واسه من



با عرض سلام

اندازه دستگاهی که برای اینکار در نظر گرفته اید ، چقدر است ؟

منبع : http://www.irantk.ir/irantk1280-103/#ixzz1bQkVQWXQ



ممنونم که پیگیری میکنید مهندس جان .اندازش عرض و طول 40 ارتفاع 80 .بازم مرسی .



[gadraj]

سلام به استاد گرامی جناب رجبی استاد وسیله ای مثل یک چشم الکترونیک در راهروهای ساختمانها در کنار لامپ راهرو وجود داره که وقتی فردی از زیر این دستگاه عبور می کنه لامپ همون قسمت ( همون طبقه ) روشن میشه و در مصرف برق صرفه جویی هم میشه چون دیگه مثل یک تایمر راه پله کل راهرو ها روشن نمیشه و فقط همون راهرویی که فرد ازش عبور می کنه روشن میشه و بعد از تایم خاصی دوباره خاموش میشه. می خواستم ببینم مداری در این باره وجود داره که بشه مونتاژ کرد با تشکر

با سلام :

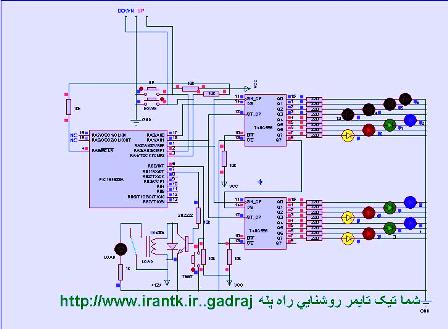

عزیزم مدار درخواستی شما در دو طرح { پروژه } که یکی از میکروکنترل PIC16F628 ارزان قیمت استفاده شده و دیگری نیز توسط یک سنسور PIR { که فاقد هر گونه کلید و شستی و کاملا اتوماتیک



[gadraj]

با تشکر
1-با این تفاصیری که شما گفتید که ما الان 24 ولت میخواهیم ولی خروجی این مدار 22 ولت است
2-و برای این ال ای دی ها شما مدار بیشرفته تر و دقیق تری که گفتید را ندارید

با سلام :
1 = در واقع خروجی مدار تا 24 ولت را شارژ میکنه که در اصطلاح به اندازه ولتاژ باتری مصطلح شده و براتون مشکلی ندارد .2 = بهتر است از میکروکنترل ها و پروگرامر استفاده کنید که نمیدونم براتون مقدور هست یا خیر ؟؟؟
موفق باشید .



[gadraj]

سلام به استاد گرامی جناب رجبی
استاد وسیله ای مثل یک چشم الکترونیک در راهروهای ساختمانها در کنار لامپ راهرو وجود داره که وقتی فردی از زیر این دستگاه عبور می کنه لامپ همون قسمت ( همون طبقه ) روشن میشه و در مصرف برق صرفه جویی هم میشه چون دیگه مثل یک تایمر راه پله کل راهرو ها روشن نمیشه و فقط همون راهرویی که فرد ازش عبور می کنه روشن میشه و بعد از تایم خاصی دوباره خاموش میشه.
می خواستم ببینم مداری در این باره وجود داره که بشه مونتاژ کرد با تشکر

با سلام :
مدارات ساده ای نیز موجود هست که به عنوان تایمر چراغ راه پله عمل میکنند :
چند تا از این مدارا ها را ببینید :

[hide] مشاهده فایل‌پیوست 555 TIMER RAH PLLE.rar
مشاهده فایل‌پیوست ua741automatic_TIMER.rar [/hide]

موفق باشید
