مشکل: عدم سوئیچ در لپ تاپ Acer مدل Aspire 4520

SkyCity

VIP+ افتخاری
کاربر
2010-08-23
978
3,890
021
سلام
برد رو کامل خارج کن و عکس واضح بذار

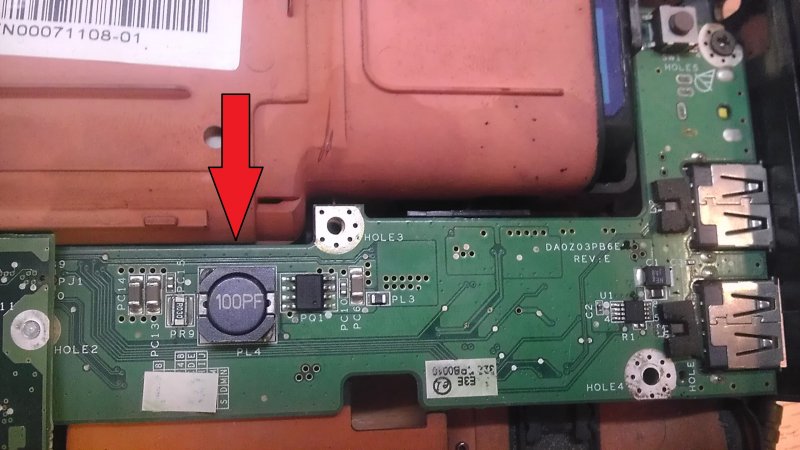

مسیر همین سلف رو دنبال کن. تو همین مسیر یه قطعه سوخته.
تو این عکس مشخص نیست.
میتونی سلف رو از مدار خارج کنی تا دیگه جریان نکسه و بعد دستگاه رو روشن کنی ببینی روشن میشه یا نه

درود

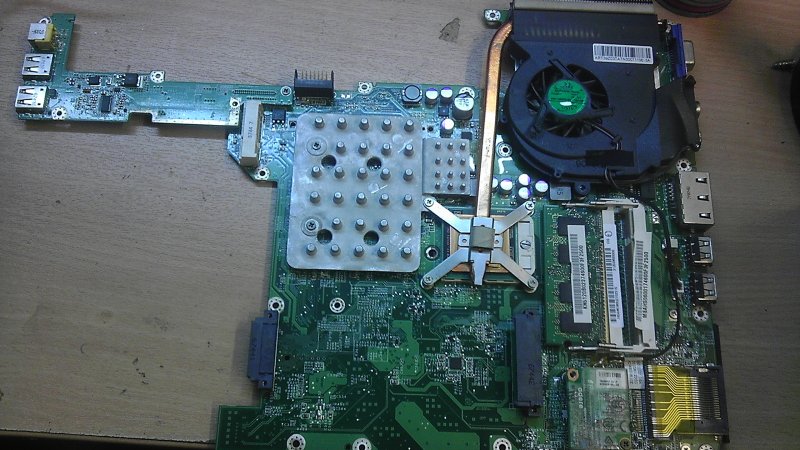

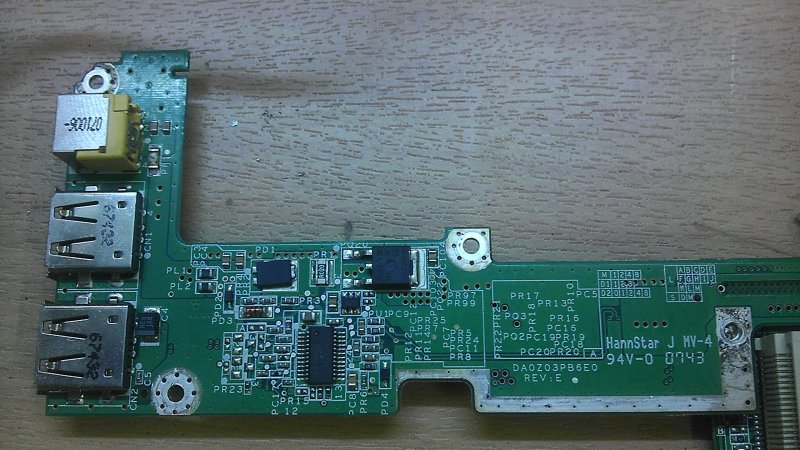

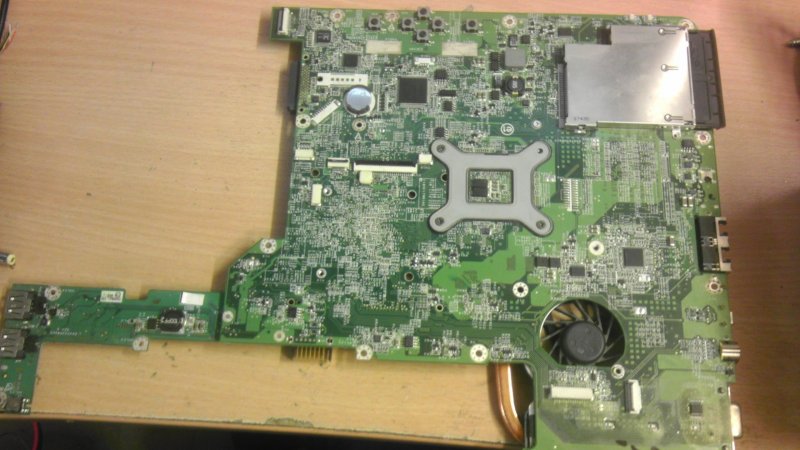

فعلا عکسی واضح را ضمیمه میکنم چنانچه باید سلف را خارج کنم بفرمائید تا انجام دهم
وقتی باتری را در میارم سلف فوق دیگه داغ نمیکنه
زمانیکه باتری و شارژر همزمان با هم وصلند سلف داغ میکنه
فرمودید کریستال پل جنوبی را تحریک کنم
میشه محل آن را نشان دهید ؟
سپاس







آخرین ویرایش:

مسعود نصوحی

مدیر بازنشسته
مدیر بازنشسته
2009-02-22
913
5,892
مبارکه اصفهان
درود بر شما
این سلف برق ورودی 19 ولت ازش میگذره و اگر بردارید، دیگه هیچ ولتاژی به مادربورد نمیرسه.

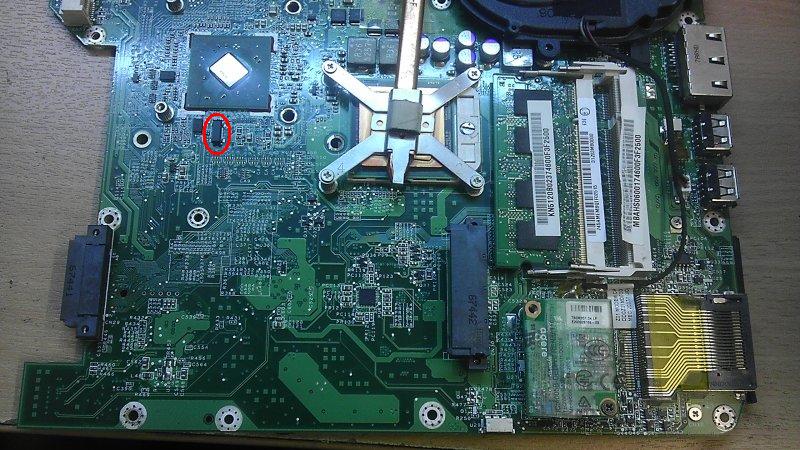

کریستال جنوبی هم اینه که مشخص کردم.البته ظاهرا دستگاه شما یک چیپ بیشتر نداره.
شما سی پی یو و رم و کارت وای فای رو از بورد جدا کن و ببین بازهم روشن نمیشه!
آپدیت بایوس با یه فایل مطمئن فراموش نشه.


cybernova

مدیر تعمیرات سخت افزار کامپیوتر
مدیر تالار
2013-05-31
2,829
10,524
آذرشهـر
دوست خوبم

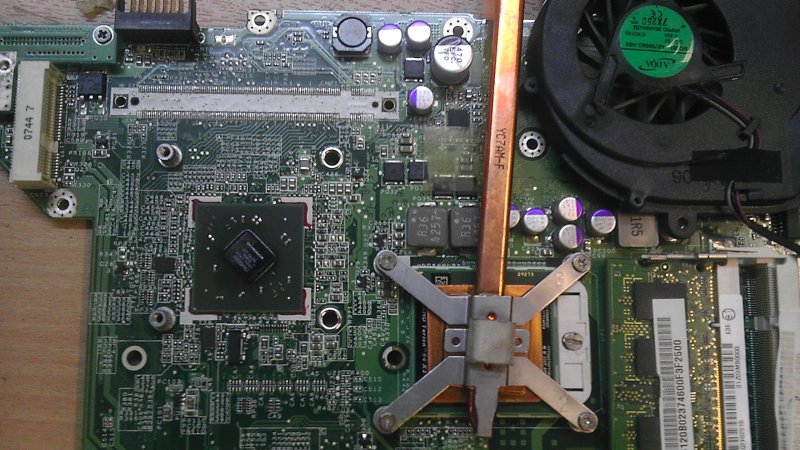

اون خازن جامد 470 میکروفاراد سمت چپ فن ( عکس های سوم و چهارم از بالا پست شماره 31 ) تو رفتگی داره یا تو عکس اینطوری افتاده ؟در صورت امکان تعویض و اعلام نتیجه بفرمائید .


SkyCity

VIP+ افتخاری
کاربر
2010-08-23
978
3,890
021
درود بر شما
این سلف برق ورودی 19 ولت ازش میگذره و اگر بردارید، دیگه هیچ ولتاژی به مادربورد نمیرسه.
کریستال جنوبی هم اینه که مشخص کردم.البته ظاهرا دستگاه شما یک چیپ بیشتر نداره.
شما سی پی یو و رم و کارت وای فای رو از بورد جدا کن و ببین بازهم روشن نمیشه!
آپدیت بایوس با یه فایل مطمئن فراموش نشه.
مشاهده فایل‌پیوست 94124
درود
دوست عزیز اتفاقا قصد داشتم CPU را در بیارم اما هر چهار پیچ آن را باز کردم (در شکل زیر با رنگ زرد) و همچنین پیچ دیگر را نیز به سمت باز چرخاندم (در تصویر زیر قرمز رنگ) اما در نیومد و سفت سر جاشه !
آیا امکان داره که در نیاد ؟
نکته دیگر در خصوص ولتاژ اطراف چیپ هست
همانگونه که فرمودید دستگاه فوق تک چیپ است و اطراف چیپ ولتاژی را ندارم آیا قبل سوئیچ نباید اطراف آن مانند مادربرد PC ولتاژ وجود داشته باشد ؟
نکته دیگر در خصوص بایوس است
مگر بایوس بعد سوئیچ کاربرد ندارد بهتر نیست فعلا این کار را نکنم ؟
سپاس



آخرین ویرایش:
  • Like
واکنش‌ها[ی پسندها]: vhw

SkyCity

VIP+ افتخاری
کاربر
2010-08-23
978
3,890
021
دوست خوبم
اون خازن جامد 470 میکروفاراد سمت چپ فن ( عکس های سوم و چهارم از بالا پست شماره 31 ) تو رفتگی داره یا تو عکس اینطوری افتاده ؟در صورت امکان تعویض و اعلام نتیجه بفرمائید .
درود
کمی مشکل فیزیکی داره اما آیا در عدم سوئیچ تاثیری داره ؟
سپاس


  • Like
واکنش‌ها[ی پسندها]: vhw

cybernova

مدیر تعمیرات سخت افزار کامپیوتر
مدیر تالار
2013-05-31
2,829
10,524
آذرشهـر
چرا که نه ،بهر حال چیزیه که فعلا به چشم میاد و یه عاملی باعث این حالت شده ،شایدم مستقیما در عدم سوئیچ نقش نداشته باشه ولی بهر حال مشکوکه .در مورد بایوس هم نمی شه گفت که اول سیستم سوئیچ می شه بعد بایوس وارد عمل می شه .حتی شاید خود بایوس علت سوئیچ نشدن سیستم هم باشه .حالا چه بایوس مشکل نرم افزاری داشته باشه چه خودش ایراد داشته باشه .
موفق باشید ....


مسعود نصوحی

مدیر بازنشسته
مدیر بازنشسته
2009-02-22
913
5,892
مبارکه اصفهان
درود
منکه چیزی متوجه نشدم!شاید برای من اینطور نشون میده و همش علامت سوال هست.
اما اون پیچها اگه باز نشدن، با یه انبردست کوچک بازشون کن


cybernova

مدیر تعمیرات سخت افزار کامپیوتر
مدیر تالار
2013-05-31
2,829
10,524
آذرشهـر
استاد عزیز ،آقای نصوحی
اگه منظورتون نشون دادن کاراکترهای عجیب غریب تو پست 34 هست ،برا منم اینطوریه ولی 4 تا فونت گچ پژ رو نشون نمی ده .انگار CPU حتی با باز کردن اون 4 تا پیچ و باز کردن قفل هم از جاش درنیومده و اطراف تنها چیپ مادربرد هم هیچگونه ولتاژی برقرار نیست .

آخرین ویرایش:

SkyCity

VIP+ افتخاری
کاربر
2010-08-23
978
3,890
021
درود
منکه چیزی متوجه نشدم!شاید برای من اینطور نشون میده و همش علامت سوال هست.
اما اون پیچها اگه باز نشدن، با یه انبردست کوچک بازشون کن
درود
مسعود خان پیچها باز میشه و قسمت خنک کننده آن بلند میشه
من نمیدونم چرا فونت ها رو واشه شما نمایش نمیده
اما ایرادی نیست فقط اینکه cpu براشته نمیشه و انگار به سوکت چسبیده !
سپاس


آخرین ویرایش:
  • Like
واکنش‌ها[ی پسندها]: vhw

saroveh

کاربران vip(افتخاری)
vip افتخاری
کاربر
2011-09-19
1,328
4,847
sari
روی سوکت cpu یک پیچ داره که با یک پیچ گوشتی دو سو اون رو به سمت که علامت باز شدن قفل هست بچرخون به راحتی cpu از جاش در مباد همون که توی تصویر با رنگ قرمز مشخص شده
