مشکل: عدم سوئیچ در لپ تاپ Acer مدل Aspire 4520

[cybernova]

با سلام
با اجازه دوست خوبمون آقای Skycity و اساتید .بنده در حد تجربه و سواد اندک خودم جواب می دم و می دونم خالی از اشکال نیست و انتظار دارم بقیه دوستان هم یاری کنند .
تست در حالت خاموشی فقط شامل مواردی مثل شورتی بودن یا قطع بودن مدار،قطعات معیوب ( چه اونهایی که با چشم می شه تشخیص داد که دچار ایراد شدن مثل خال زدگی و چه قطعاتی که بیشتر شک رو اونهاست و نیاز به تست دارند ) دیسکانکتی و سولفاته شدن پایه ها می شه ولی برای تست عملکرد صحیح قسمت های در ارتباط با هم مجبوریم در حالت روشن اقدام به تست و ولتاژگیری کنیم ،مثلا برای تست سلامت I/O و اندازه گیری Vcore برای مطمئن شدن از سلامت PWM .در مورد خارج کردن قطعاتی مثل رم یا سی پی یو از اونجا که بدون وجود CPU در برخی سیستم ها Vcore هم برقرار نمی شه بالطبع مجبوریم این قطعات رو روی برد داشته باشیم یا از امولاتور استفاده کنیم .منتهی با وجود مدل های مختلف و همچنین قیمت سر به فلک کشیده اینگونه قطعات و کار نکردن دیباگرها بر روی بعضی مدل های لپ تاپ ها ،بهترین کار تست و ولتاژگیری از روی نقشه و همچنین استفاده از تجارب اساتید گرامی هست .بنظر بنده خارج کردن قطعات فقط می تونه باعث کار نکردن اون قسمت یا راه اندازی نشدن سیستم بشه و فکر نمی کنم فشار خاصی به سیستم وارد بیاره ،چه در مواردی یک چیپ یا قطعه سوخته مانع از کار کل سیستم می شه ولی ایرادی به بقیه قسمت ها وارد نمی کنه مخصوصا اینکه معمولا برای تست و ولتاژگیری سیستم برای یه مدت کوتاه روشن هست .
اگه کاستی هست راهنمائی بفرمائید تا تکمیل کنم.



[مسعود نصوحی]

درود
مرحله به مرجله با هم پیش میریم تا مشکلش رو حل کنیم.
چک کن ببین رو کلید پاور چه ولتاژی داری؟



[SkyCity]

درود
مرحله به مرجله با هم پیش میریم تا مشکلش رو حل کنیم.
چک کن ببین رو کلید پاور چه ولتاژی داری؟

درود
روی پایه پاور ولتاژهای زیر موجود است
پایه 1 و 3 دقیقا برابر با 1.2 ولت
پایه های 2 و 4 هم دقیقا 3.3 ولت دارد
اطراف آیسی IO را نیز اندازه گیری کردم و ولتاز 3.3 را در خازن های اس ام دی اطراف آن دارم
سپاس
​



[SkyCity]

درود
از دوستان کسی چیزی به ذهنش نمیرسه ؟
سپاس
​



[مسعود نصوحی]

سلام
1-بایوس رو پروگرم کن.
2- کریستال پل جنوبی رو چک کن.(با انگشت رو پایه های اکتیوش بکش تا تحریک بشه. ببین روشن نمیشه؟)



[cybernova]

دوست خوبم
از جک ورودی شروع کنید و ولتاژگیری بفرمائید و ببینید تا کجا ولتاژها رو دارید و همچنین ولتاز قسمتهای مختلف رو اعلام بفرمائید .در این سری ایراد شایع در سوئیچ نشدن مشکل در MAX های مدار PWM می باشد.
موفق باشید ،منتظر اعلام نتیجه



[SkyCity]

سلام
1-بایوس رو پروگرم کن.
2- کریستال پل جنوبی رو چک کن.(با انگشت رو پایه های اکتیوش بکش تا تحریک بشه. ببین روشن نمیشه؟)

درود
آقا مسعود کریستال پل جنوبی کدومه ؟ اگر تو تصویر نشان دهید عالی میشه
نکته ای را باید اعلام کنم
همین که در حال ولتاژگیری بودم متوجه گرمای بیش از حد قطعه ای که کد آن 100PF هست و ممکن است نوعی خازن باشد شدم (طبق تصویر)
کمتر از 2 دقیقه وحشتناک داغ میکند و هر دو پایه آن 11.5 ولت جریان دارد
قبل آن خازن های اس ام دی حدود 18.7 ولت دارند
نکته دیگر این است که زمانیکه لامپ نشانگر شارژ شدن دستگاه روشن میشه حدود 3 دهم ولت کاهش ولتاژ را در آداپتور داریم و ولتاژ به 18.7 نزول پیدا میکند
نکته ای هست در خدمتم
سپاس


​



[cybernova]

دوست خوبم
وقتی ولتاژ قطعه ای ( بغیر از مقاومت صفر یا جامپر ) یکی باشه پس شورتی داره .طبق فرموده دوستمون سلف هست و دلیل داغ شدنش معیوب بودن قطعه های متصل به آن مخصوصا خازن و یا فت می باشد
برای مشخص شدن کریستال عکس واضح از دو طرف برد قرار بدید



[NICHICON]

درود
آقا مسعود کریستال پل جنوبی کدومه ؟ اگر تو تصویر نشان دهید عالی میشه
نکته ای را باید اعلام کنم

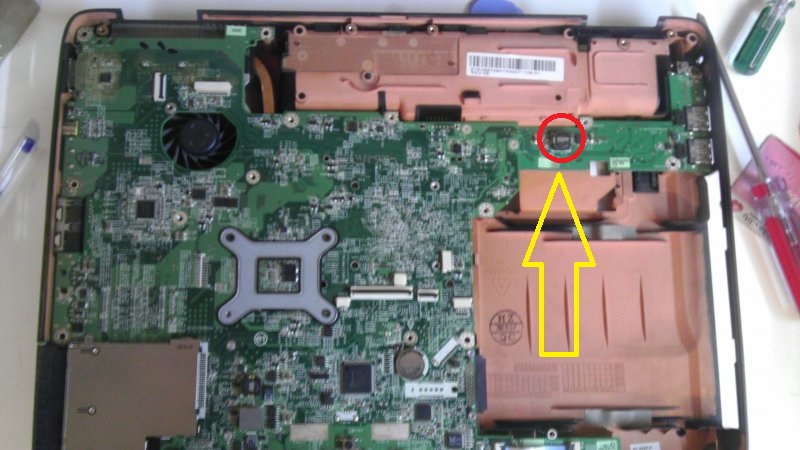

همین که در حال ولتاژگیری بودم متوجه گرمای بیش از حد قطعه ای که کد آن 100PF هست و ممکن است نوعی خازن باشد شدم (طبق تصویر)
کمتر از 2 دقیقه وحشتناک داغ میکند و هر دو پایه آن 11.5 ولت جریان دارد
قبل آن خازن های اس ام دی حدود 18.7 ولت دارند
نکته دیگر این است که زمانیکه لامپ نشانگر شارژ شدن دستگاه روشن میشه حدود 3 دهم ولت کاهش ولتاژ را در آداپتور داریم و ولتاژ به 18.7 نزول پیدا میکند
نکته ای هست در خدمتم
سپاس

مشاهده فایل‌پیوست 94062
​

به نام خدا
دوست عزیز این قطعه سلف هست به نظر من عکستون زیاد واضح نیست ولی سلفه مطمین



[مسعود نصوحی]

سلام
برد رو کامل خارج کن و عکس واضح بذار
مسیر همین سلف رو دنبال کن. تو همین مسیر یه قطعه سوخته.
تو این عکس مشخص نیست.
میتونی سلف رو از مدار خارج کنی تا دیگه جریان نکسه و بعد دستگاه رو روشن کنی ببینی روشن میشه یا نه
