دوست خوبم

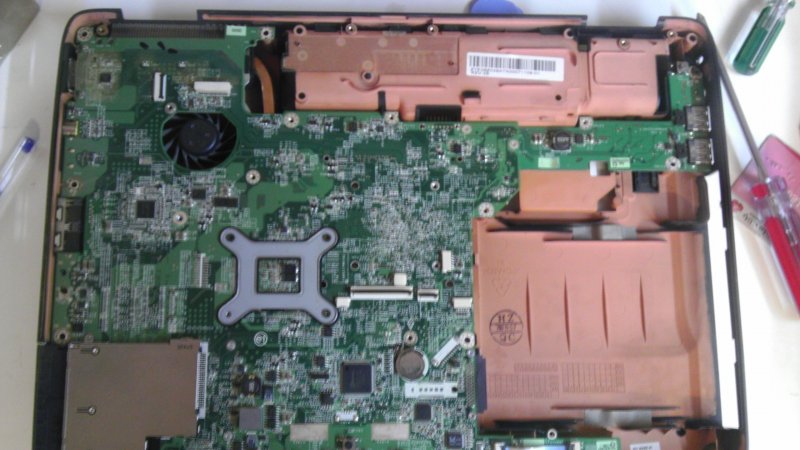

ولتاژگیری مثل مادربرد پی سی هست .فقط چند تا ولتاژ فرق می کنه وگرنه همون تست پوینت ها و همون اصول برقراره .
-از جک ورودی شارژر شروع می کنید که باید مقدار اون برابر با خروجی نوشته شده بر روی آداپتور شارژ باشه
- اولین مدار بعد از جک ورودی ، به مدار محافظ معروفه
- بعد فت های شارژ و رگولاتور های تولید کننده ولتاژهای 3.3 و 5 ولت که می تونه یک رگولاتور 5 پایه با دو خروجی یا دو تا رگولاتور 3 پایه باشه برا هر کدوم از مقادیر 3.3 و 5 ولت
- یک سری آی سی 4 طرفه داریم که به MAX معروف هستن و در دو قسمت کاربرد دارن .MAX شارژ که نزدیکترین آی سی 4 طرفه به سوکت شارژه و MAX مدار PWM که بین سی پی یو و سوکت باتری واقع شده
سوکت های باتری که باید مقادیر 3.3 و 5 ولت رو داشته باشن
- سر پین سوئیچ باید مقدار 3.3 ولت رو داشته باشی که توسط I/O و به واسطه یه رگولاتور تامین می شه
- Vcore باید مقداری بین 0.8 الی 1.9 داشته باشد
- GPU هم دارای یک مقدار برابر با خروجی آداپتور می باشد
بقیه مقادیر مثل مادربرد پی سی
امیدوارم مفید واقع بشه .اگه کم و کاستی یا اشتباهی هست ،اساتید راهنمائی بفرمایند
