آموزشی: دیگه ساده تر از این نمیشه ( تحلیل سوئیچینگ )

[behi0021]

درود

خازن ۱۰۰۰ که ورم کرد باید محلش مشخص بشه که مربوط به چه بخشی بود
این گزارش که یک آی سی دیگه هم هست ارزشی نداره لااقل باید پایه ها رو مشخص کنی که به چه قطعاتی متصله و چند پایه است؟
آیا ای سی ۳۲۴ از بازار تهیه کردی یا از برد اوراقی استفاده کردی؟
یک پایه ۳۲۴ از طریق یک دیود به ترانس مرتبطه اون پایه آی سی چند ولته

ضمنا این جمله را واضح تر بگو چیه ؟


واضح و شفاف بگو وضعیت ولتاژ چطور بود و الان چطوره ؟
جمله ها رو یکبار بخون و واضح گزارش کن که برای تفسیر جمله هم ناگزیر به سوال نباشم

سپاس

داخل عکس یه خازن چسبیده به دیود شاتکی کنار ال ای دی قرمز اول اون داغ شد ورم کرد بعدم خازن 470میکرو کنار ال ای دی سبز چسبیده به رله اونم ورم کرد
ای سی هم از جای مطمن فرستادن برام طرف حسابم هست دیگه نمیدونم
منظورم از ولتاژ زمانی که خروجی را اندازه گرفتم صفر بود بعد یه لحظه اهمترو رو حالت ac گذاشتم دیدم 6تا7ولت داره خیلی سخت بیان نکردم.
الان ولتاژ بین سورس و درینو با ولتمر گرفتم ولتاژ سویچ میشه یه لحظه میره بالا باز صفر میشه بزبان ساده تر اون سویچ زنی سریغو ندارم الان عکس برات میفرستم ممنون



[behi0021]

https://imgurl.ir/uploads/v230473_.jpg
این خازن 1000میکرو 16
https://imgurl.ir/uploads/z222181_.jpg
اینم470میکرو 16



[غزال]

داخل عکس یه خازن چسبیده به دیود شاتکی کنار ال ای دی قرمز اول اون داغ شد ورم کرد بعدم خازن 470میکرو کنار ال ای دی سبز چسبیده به رله اونم ورم کرد
ای سی هم از جای مطمن فرستادن برام طرف حسابم هست دیگه نمیدونم
منظورم از ولتاژ زمانی که خروجی را اندازه گرفتم صفر بود بعد یه لحظه اهمترو رو حالت ac گذاشتم دیدم 6تا7ولت داره خیلی سخت بیان نکردم.
الان ولتاژ بین سورس و درینو با ولتمر گرفتم ولتاژ سویچ میشه یه لحظه میره بالا باز صفر میشه بزبان ساده تر اون سویچ زنی سریغو ندارم الان عکس برات میفرستم ممنون

درود

بزرگوار قیافه خازن و قطعات کنارش ارزشی نداره باید ببینی به کجا متصله؟
ولتاژ ac سوئیچینگ با ولتمتر قابل اندازه گیری نیست
ولتاژ سورس درین چند ولته ؟
مگه میتونیم سوئیچ زنی رو ببینیم ؟
نتیجه گیری نیاز نیست فقط باید ولتاژها را گزارش کنی
و اینکه خازنی که ورم کرد از نظر اتصالات در کدام بخش واقع شده نه اینکه قیافه خازن کجا هست و کنار چه قطعه ای هست ؟
بالاخره آیا الان ولتاژ خروجی سوئیچینگ ولتاژی داری یا نه ؟
پایه آی سی که گفتم چند ولته ؟
چرا پاسخ سوال را نمیدی
آیا دوباره سوال کنم؟ اینم تکرار

یک پایه ۳۲۴ از طریق یک دیود به ترانس مرتبطه اون پایه آی سی چند ولته؟

ولتمتر فقط در حالت dc باشه.

سپاس



[behi0021]

دوست عزیز میدونم ولتاژ سویچینگ با اون فرکانس قابل اندازه گیری با اهمتر نیست ولی ولتاژی که بین درین و سورس بودو گفتم خازن ها رو خودت گفتی کدوم هست واسه این نشون دادم الان دسترسی به برد ندارم ولی در میارم بهتون اطلاع میدم ولی این دوتا خازن وتیه ریپل خروجی باید باشه ولتاژ تغذیه ایسم میگیرم میگم بهتون، من فکر کردم با این اطلاعات شاید به جواب برسیم چیزی که مشخصه تغذیه ناسفت من قطعو وصل میشه سویچینگ کامل نمیشه اگه اسکوپ بود سکل موجو میگرفتم خیلی راحت تر بود
بهر حال این مقادیرو میگیرم اطلاع میدم. من سویچینگ زیاد دیدم ولی این یمقدار متفاوت هست انگار



[غزال]

درود

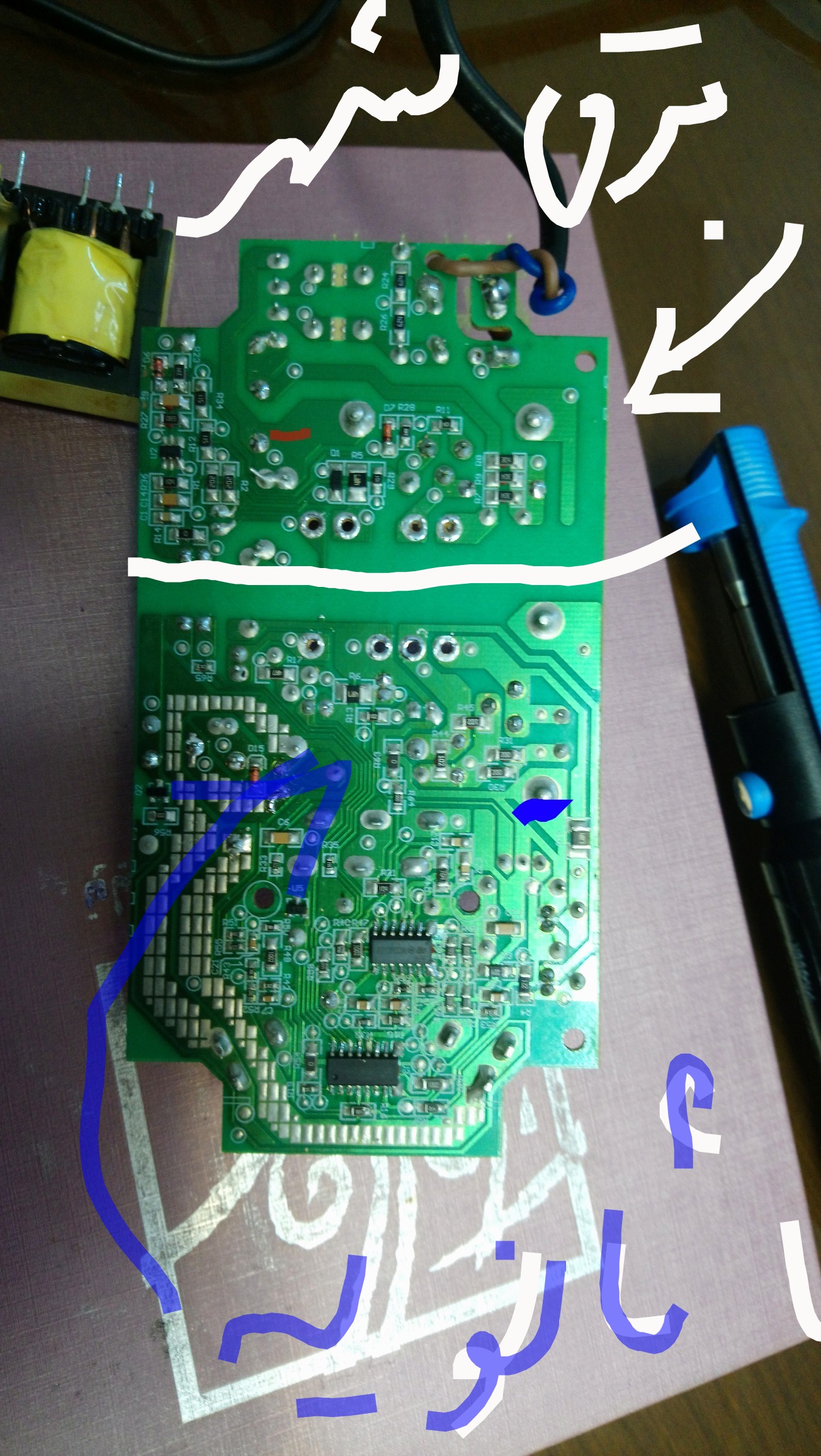

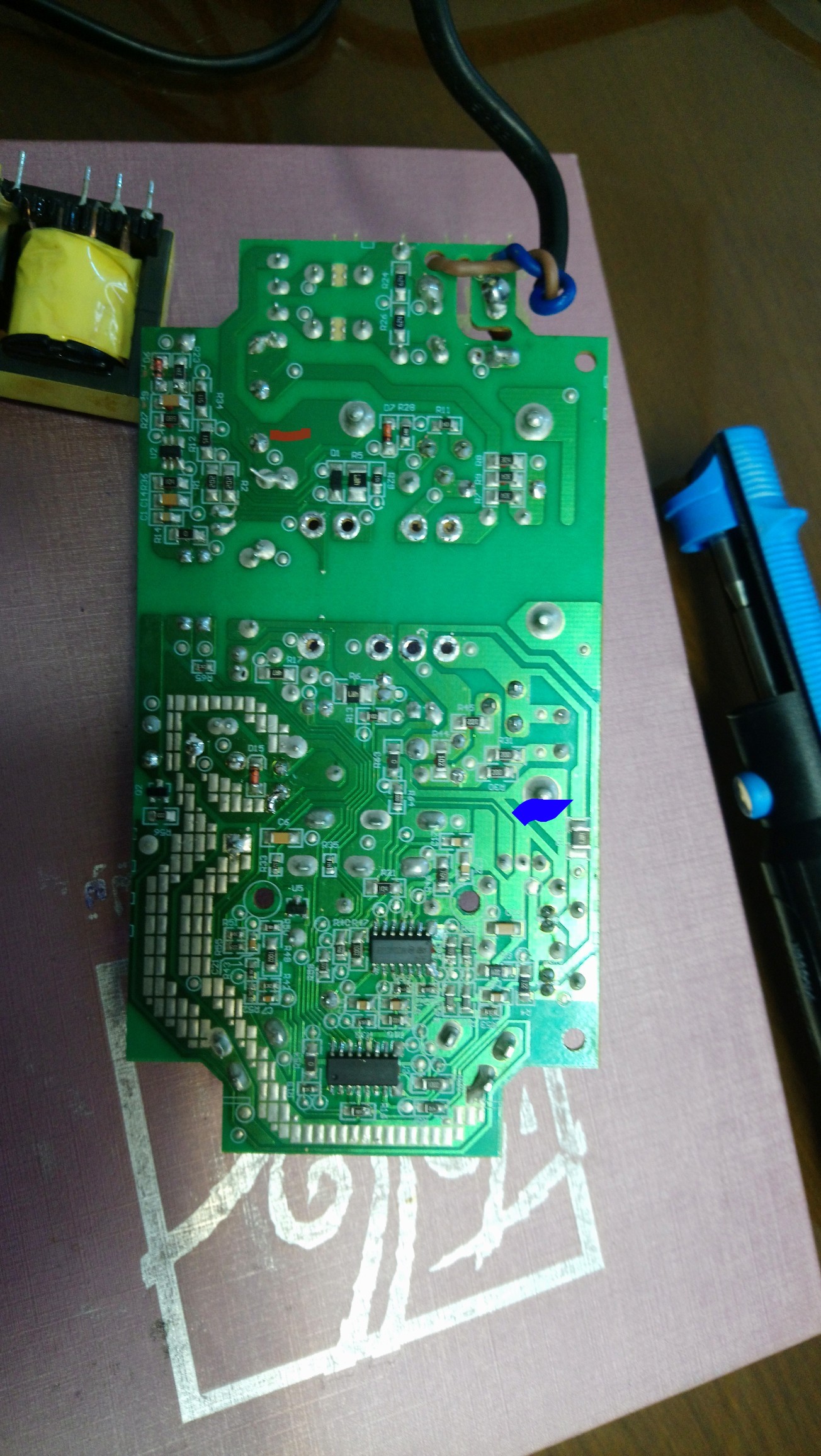

برای اندازه گیری ولتاژ روی قطعاتی که سمت آی سی هستند باید پروب مشکی را به پایه منفی بزرگترین خازن متصل کنی که در تصویر زیر با قلم قرمز مشخص کردم.
برای اندازه گیری طرف ثانویه ترانس باید پروب مشکی ولتمتر را به محلی که با قلم آبی مشخص کردم متصل کنی که به رادیاتور دیود هم متصله.

یعنی برای اندازه گیری قطعاتی که در بخش برق شهر و آی سی تغذیه هست باید پروب مشکی ولتمتر به رادیاتور فت متصل بشه
و برای اندازه گیری ولتاژ بخش ثانویه باید پروب مشکی به رادیاتور دیود متصل بشه
بخش برق شهر همان طرفی است که با قلم قرمز مشخص کردم
و بخش ثانویه همان طرفی است که با قلم آبی مشخص کردم.

اصولا در تعمیرات محل قطعات یعنی به کجا متصله نه اینکه کنار چه قطعاتی هست .
سپاس



[behi0021]

فکر کنم منظورت اینه که گراند دو طرف را در اندازه گیری مبنا قرار بدیم....؟
راستی من بعد ظهر ایسی 324فابریک خودشو دوباره بجای تیسی جدیده گذاشتم علتشم این بود دفه اول که بردو تست کردم خازنها داغ نمیشدن ولی بعد تز تعویض 324و ترانزیستور 431 خازنا شروع کردن به داغ شدن و ورم کردن گفتم بزتر ای سی اولیشو بزارم ببینم بازم داغ میکنن که دقیقا مثل ای سی جدیده اینم دغ میکرد کل برد را زیر فلاپ بررسی کردم جای شورت نشده بود..
یه مورد دیگه شاید بتونه کمک کنه اینه که تو عکس که فرستادم ترانس سویچینگ را در اوردم جدا تست کردم از نظر اهمی سالم بود چون صدای ویز ویز از ترانس میامد حالا علت در اوردن ترانس این بود که تو قسمت اولیه پایه ها اهم داشتن و اتصالی نبود ولی در قسمت ثانویه همه پایه هر چهارتا تو همه حالت به هم اتصال کامل داشتن ترانسو در اوردم دیدم سالمه.. گفتم اینم بگم شاید فرجی بشه



[غزال]

فکر کنم منظورت اینه که گراند دو طرف را در اندازه گیری مبنا قرار بدیم....؟
راستی من بعد ظهر ایسی 324فابریک خودشو دوباره بجای تیسی جدیده گذاشتم علتشم این بود دفه اول که بردو تست کردم خازنها داغ نمیشدن ولی بعد تز تعویض 324و ترانزیستور 431 خازنا شروع کردن به داغ شدن و ورم کردن گفتم بزتر ای سی اولیشو بزارم ببینم بازم داغ میکنن که دقیقا مثل ای سی جدیده اینم دغ میکرد کل برد را زیر فلاپ بررسی کردم جای شورت نشده بود..
یه مورد دیگه شاید بتونه کمک کنه اینه که تو عکس که فرستادم ترانس سویچینگ را در اوردم جدا تست کردم از نظر اهمی سالم بود چون صدای ویز ویز از ترانس میامد حالا علت در اوردن ترانس این بود که تو قسمت اولیه پایه ها اهم داشتن و اتصالی نبود ولی در قسمت ثانویه همه پایه هر چهارتا تو همه حالت به هم اتصال کامل داشتن ترانسو در اوردم دیدم سالمه.. گفتم اینم بگم شاید فرجی بشه

درود

عزیزم چرا اینقدر انگولک میکنی
چه کارایی هست میکنی
کی گفته باید ثانویه ترانس سوئیچینگ اهم داشته باشه
چرا تعمیر را پیچیده میکنی؟
هرچند اطلاعاتت خیلی ضعیفه و راهنمایی کردن خیلی خیلی دشوار و بواسطه نداشتن نقشه بسیار سخت تر هم میشه ، با این وجود درحالی که قبلا تاکید کردم کشف عیوبی که با دستکاری اضافه میشه صد برابر دشوارتر میشه معذالک این دشواری ها رو هم اضافه میکنی.
لطفا تا نگفتم دیگه قطعه ای را عوض نکن و دستکاری نکن
بجای اینکارا پاسخ سوالاتم را بده که برای چندمین بار تکرار نکنم

لااقل بگو‌چرا پاسخ نمیدی تکلیف مشخص بشه.

سپاس



[behi0021]

جای مهمون هستم برد دم دستم نیست رسیدم سریع مقادیری که خواستیو براتون میفرستم



[behi0021]

دیتا ماسفت با ای سیو میزارم گفتم شاید پیدا نکنی تا فردا که مقادیرو بگیرم
https://imgurl.ir/uploads/o44016_.png
https://imgurl.ir/uploads/o22912_.png



[غزال]

دیتا ماسفت با ای سیو میزارم گفتم شاید پیدا نکنی تا فردا که مقادیرو بگیرم
https://imgurl.ir/uploads/o44016_.png
https://imgurl.ir/uploads/o22912_.png

درود
این آی سی سوئیچینگ نیست آپ امپ ساده است.
اگه شماره ای سی قابل تشخبص نیست باید نقشه آی سی و قطعات متصل به پایه ها رو بکشی
بنظر میرسه آی سی بخش ثانویه را بجای آی سی تغذیه معرفی کردی
آی سی تغذیه همون آی سی نصب سطحی u2 است که طرف برق شهر است .
و در تصویری که فرستادی بیشتر از یک آی سی نمی بینم
سپاس
