آموزشی: دیگه ساده تر از این نمیشه ( تحلیل سوئیچینگ )

[c12]

سلام وخسته نباشید به شما دوست عزیز......مطلب شما را دیدم و لذت بردم از توضیحات نوشتاری و تصویری شا دوست عزیز...امیدوارم موفق و پاینده باشید
اگر توضیحات درباب قطعه شناسی و تست قطعات و کاربورد انها به همین صورت و مثال ها تهیه و توضیح کنید لطف بزرگی در حق دوست داران الکترونیک کرده اید
با سپاس فراوان محمدی



[Kalhorr]

درود بر استاد خسته نباشید
استاد این نقشه رو نگاه کنید
پایه فیدبک ای سی که قرار هست ولتاژ خروجی رو تشخیص بده که باید زیاد کنه یا کم کنه مستقیم وصل شده به کلکتور اپتوکوپلر و امیتر کوپلر هم که زمین شده

آیا پایه فیدبک خودش پیش فرض یک ولتاژی رو تولید میکنه که با کم و زیاد شدن هدایت پایه کلکتور و امیتر و تغییر جریان عبوری از این دو پایه میفهمه که باید ولتاژ خروجی رو کم و یا زیاد کنه؟
توی برخی طرح ها یک ولتاژ 16 ولتی وصل میشد به کلکتور کوپلر و امیترش هم با یک مقاومت وصل میشد به فیدبک آی سی ولی این مدل فرق داره

آیا نحوه کنترل این مدل فرق داره و بر اساس جریان کنترل رو انجام میده؟



[غزال]

درود بر استاد خسته نباشید
استاد این نقشه رو نگاه کنید
پایه فیدبک ای سی که قرار هست ولتاژ خروجی رو تشخیص بده که باید زیاد کنه یا کم کنه مستقیم وصل شده به کلکتور اپتور کوپلر و امیتر کوپلر هم که زمین شده

آیا پایه فیدبک خودش پیش فرض یک ولتاژی رو تولید میکنه که با کم و زیاد شدن هدایت پایه کلکتور و امیتر و تغییر جریان عبوری از این دو پایه میفهمه که باید ولتاژ خروجی رو کم و یا زیاد کنه؟
توی برخی طرح ها یک ولتاژ 16 ولتی وصل میشد به کلکتور کوپلر و امیترش هم با یک مقاومت وصل میشد به فیدبک آی سی ولی این مدل فرق داره

آیا نحوه کنترل این مدل فرق داره و بر اساس جریان کنترل رو انجام میده؟

درود

معلومه تسلط خوبی پیدا کردی و کم کم میتونی ایرادات نقشه رو ارزیابی کنی .

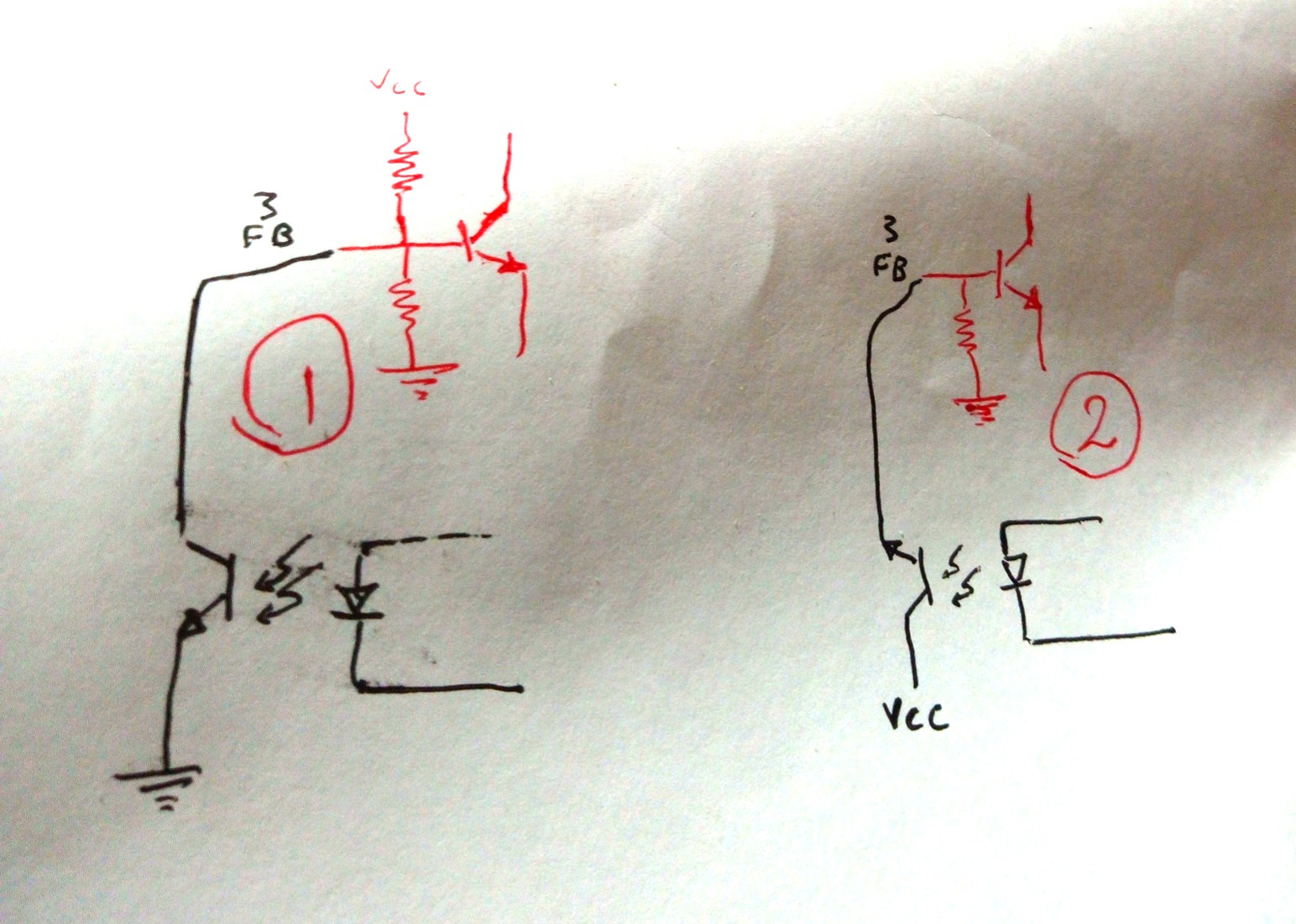

فرض کن پایه فیدبک آی سی مطابق شکل ۱ با محتویات آی سی ( که با قلم قرمز مشخص کردم ) مرتبط باشد ، دراینصورت پایه فیدبک نیاز به ولتاژ نداره بلکه مقدار ارتباط پایه ۳ با گراند از طریق کوپلر تعیین کننده فرمان است
اما اگه پایه ۳ بصورت شکل ۲ با محتویات آی سی مرتبط باشه که با رنگ قرمز مشخص کردم دراینصورت باید ولتاژی از طریق کوپلر به پایه ۳ اعمال شود تا فرمان لازم متناسب با ولتاژ پایه ۳ صادر شود .

لذا محتویات آی سی تعیین کننده نحوه استفاده از کوپلر است که لازم است به ولتاژی متصل باشه یا نه .

سپاس



[Kalhorr]

درود

معلومه تسلط خوبی پیدا کردی و کم کم میتونی ایرادات نقشه رو ارزیابی کنی .
فرض کن پایه فیدبک آی سی مطابق شکل ۱ با محتویات آی سی ( که با قلم قرمز مشخص کردم ) مرتبط باشد ، دراینصورت پایه فیدبک نیاز به ولتاژ نداره بلکه مقدار ارتباط پایه ۳ با گراند از طریق کوپلر تعیین کننده فرمان است
اما اگه پایه ۳ بصورت شکل ۲ با محتویات آی سی مرتبط باشه که با رنگ قرمز مشخص کردم دراینصورت باید ولتاژی از طریق کوپلر به پایه ۳ اعمال شود تا فرمان لازم متناسب با ولتاژ پایه ۳ صادر شود .

لذا محتویات آی سی تعیین کننده نحوه استفاده از کوپلر است که لازم است به ولتاژی متصل باشه یا نه .

سپاس

مشاهده فایل‌پیوست 159792

خواهش میکنم استاد اگر چیزی هم بلد شدیم به لطف شما هست

اونوقت استاد در شکل یک هر چی هدایت کلکتور امیتر بیشتر بشه مقاومت مسیرش کمتر میشه و ولتاژ FB هم کمتر میشه و به سمت صفر میره
درسته؟



[غزال]

خواهش میکنم استاد اگر چیزی هم بلد شدیم به لطف شما هست

اونوقت استاد در شکل یک هر چی هدایت کلکتور امیتر بیشتر بشه مقاومت مسیرش کمتر میشه و ولتاژ FB هم کمتر میشه و به سمت صفر میره
درسته؟

درود
بله کاملا درسته
در شکل ۱ هدایت کوپلر موجب کاهش ولتاژ پایه ۳ و لذا کاهش جریان بیس و لذا کاهش هدایت کلکتور امیتر ترانزیستور داخل آی سی میشه

البته مدار ۱ و ۲ مصداق حالات مختلف است که صرفا جهت تفهیم موضوع استفاده کردم و ممکنه چنین مداری در آی سی های سوئیچینگ نباشه اما گویای دو حالت مختلف نیاز به ارتباط با گراند و یا نیاز به ارتباط با ولتاژ تغذیه است

سپاس



[Kalhorr]

سلام بر استاد ارجمند خسته نباشید امیدوارم که خوب خوب باشید
استاد برای اینکه بتونم توانایی دیتاشیت خوانیم رو تقویت کنم چه کار باید انجام بدهم؟آیا فقط لازمه که انگلیسی بلد باشم یا نه اکثر اصطلاحات در دیتاشیت ها مشابه هم هست و به یک دیتاشیت مسلط بشم میتونه کمک بزرگی برام باشه

چون برخی دیتاشیت ها رو که مربوط به ای سی های سوییچینگ هست باز میکنم بعضی قسمت هاش برام نا مفهوم هست و از چند تا حرف اختصاری استفاده کرده که گنگ هست و پیچیده



[غزال]

سلام بر استاد ارجمند خسته نباشید امیدوارم که خوب خوب باشید
استاد برای اینکه بتونم توانایی دیتاشیت خوانیم رو تقویت کنم چه کار باید انجام بدهم؟آیا فقط لازمه که انگلیسی بلد باشم یا نه اکثر اصطلاحات در دیتاشیت ها مشابه هم هست و به یک دیتاشیت مسلط بشم میتونه کمک بزرگی برام باشه

چون برخی دیتاشیت ها رو که مربوط به ای سی های سوییچینگ هست باز میکنم بعضی قسمت هاش برام نا مفهوم هست و از چند تا حرف اختصاری استفاده کرده که گنگ هست و پیچیده

درود

از لطف شما ممنونم
مسلما تسلط به انگلیسی کمک زیادی میکنه اما ضعیف ترین لیسانس با اطلاعات دست و پاشکسته هم قادر به رفع حاجت هست .
اغلب اصطلاحاتی که رایج نیست در دیتاشیت توضیح میشه ولی با وجود منابع لایتناهی اینترنت مشکلی وجود نداره
اما کلیه شرکت ها از اطلاعات محرمانه خود با حساسیت زیادی حفاظت میکنند و کشف رموز آنها کار ساده ای نیست .
البته با توجه به سطح نیاز من و شما ، مشکل چندانی وجود نداره هرچند راحت هم نیست بطوریکه چند روز قبل برای درک مفهوم یک مخفف ناشناخته چندین ساعت جستجو کردم درک و هضم آن مقدورم گردد ، بویژه که اطلاعات ناصحیح و گمراه کننده موجب تشدید دشواری ها میشه و تمیز دادن صحیح و ناصحیح خود حدیث دیگری از مشکلات است اما عامل تقویت قوای ذهنی و زیرکی میگردد و از این جهت مفید است.

سپاس



[behi0021]

درود

از لطف شما ممنونم
مسلما تسلط به انگلیسی کمک زیادی میکنه اما ضعیف ترین لیسانس با اطلاعات دست و پاشکسته هم قادر به رفع حاجت هست .
اغلب اصطلاحاتی که رایج نیست در دیتاشیت توضیح میشه ولی با وجود منابع لایتناهی اینترنت مشکلی وجود نداره
اما کلیه شرکت ها از اطلاعات محرمانه خود با حساسیت زیادی حفاظت میکنند و کشف رموز آنها کار ساده ای نیست .
البته با توجه به سطح نیاز من و شما ، مشکل چندانی وجود نداره هرچند راحت هم نیست بطوریکه چند روز قبل برای درک مفهوم یک مخفف ناشناخته چندین ساعت جستجو کردم درک و هضم آن مقدورم گردد ، بویژه که اطلاعات ناصحیح و گمراه کننده موجب تشدید دشواری ها میشه و تمیز دادن صحیح و ناصحیح خود حدیث دیگری از مشکلات است اما عامل تقویت قوای ذهنی و زیرکی میگردد و از این جهت مفید است.

سپاس

سلام دوستان کمک کمک.. من یه منبع تغذیه سویچینگ دارم که ولتاژ 12ولت را برای شارز باتری بیسیم اعمال میکند و خراب شده است و از ترانسش صدای ویز ویز هر چند ثانیه میاد کل مدارو شخم زدم در ورودی خازن صافی سلف پل دیود همه سالن و 310ولت را دارم ماسفت قدرتم یم عدد هست و و از نوع n65a هست که سالم بود محض اطمینان عوض کردم نشد کل خازن کل خازن های قسمت ثانویه را عوض کردم اپتوکوپلرشم هم عوض کردم ولی باز همون مثل روز اول ولتاژ dcسر خازن های خروجیم میاد میره از 2ولتتا16ولت بعد امدم ایسی کنترل utc324را عوض کردم و یک ترانزیستور 431اس ام دی باز نشد دیونه شدم فرکاس سر تراس تا500هرتز بالا میره دوباره صفر میشه نرانسم سالم بود تورو خدا جواب بدین...



[غزال]

سلام دوستان کمک کمک.. من یه منبع تغذیه سویچینگ دارم که ولتاژ 12ولت را برای شارز باتری بیسیم اعمال میکند و خراب شده است و از ترانسش صدای ویز ویز هر چند ثانیه میاد کل مدارو شخم زدم در ورودی خازن صافی سلف پل دیود همه سالن و 310ولت را دارم ماسفت قدرتم یم عدد هست و و از نوع n65a هست که سالم بود محض اطمینان عوض کردم نشد کل خازن کل خازن های قسمت ثانویه را عوض کردم اپتوکوپلرشم هم عوض کردم ولی باز همون مثل روز اول ولتاژ dcسر خازن های خروجیم میاد میره از 2ولتتا16ولت بعد امدم ایسی کنترل utc324را عوض کردم و یک ترانزیستور 431اس ام دی باز نشد دیونه شدم فرکاس سر تراس تا500هرتز بالا میره دوباره صفر میشه نرانسم سالم بود تورو خدا جواب بدین...

درود

نقشه رو ارسال کن

سپاس



[behi0021]

درود

نقشه رو ارسال کن

سپاس

سلام نقشه ندارم
