سلام
چیزی از قلم افتاده یا فیشی را در محل خودش نگذاشتید

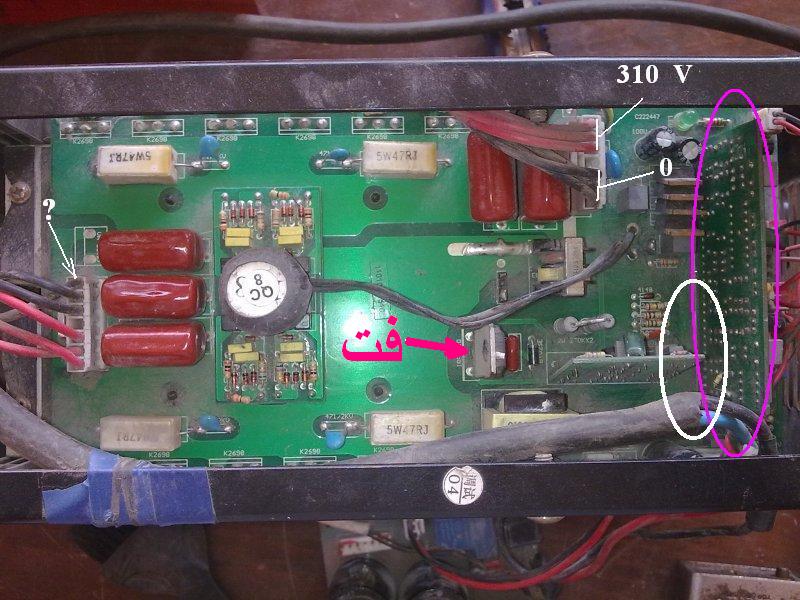

1- در فیشی که برای اندازه گیری 310 ولت مشخص کردم ، سیم مشکی ولتمتر را به یکی از سه سیم مشکی این فیش و سیم قرمز ولتمتر را به یکی از سه سیم قرمز همین فیش متصل کن و سپس دستگاه را روشن کن ببین لحظه اول چند ولته و بعدا چند ولت میشه
2- سیم مشکی ولتمتر را به یکی از سه سیم مشکی فوق الذکر و سیم قرمز ولتمتر را به پایه وسط فت ها بزن باید پایه وسط 6 تا از فت ها حدود 310 ولت باشه ببین هست یا نه ؟
3- آیا الان دو سیم فیوز به هم متصله ؟
4- زیر رله آبی رنگ دو پین کلفت و دو پین کوچک است که دو پین کوچک بوبین رله است ولتمتر را به این دو پین کوچک متصل کن سپس دستگاه را روشن کن ببین لحظه اول چند ولته و بعدا چند ولته؟
5- در برد کوچک عمودی که با بیضی قرمز در تصویر فوق مشخص کردم آی سی 8 پایه KA3845 یا UC3845 است سیم مشکی ولتمتر را به بدنه دستگاه و سیم قرمز ولتمتر را به پایه 7 این آی سی متصل کن ببین چند ولته ؟
کلیه موارد فوق را اعلام کن
گزارش اخیر شما بهتر شده ولی اشکالی در تست های شما وجود داره
سپاس
1 -بعد از روشن کردن درعرض 2 ثانیه ولتاژ 320 ولت است و ثابت میمونه
2- پایه وسط 6 ترانزیستور فت . صفر ولت نشان میده و تغییری نمیکنه
3 - دو سیم فیوز با هم وصل است .
4 - پایه های بوبین 26 ولت و ثابت است .

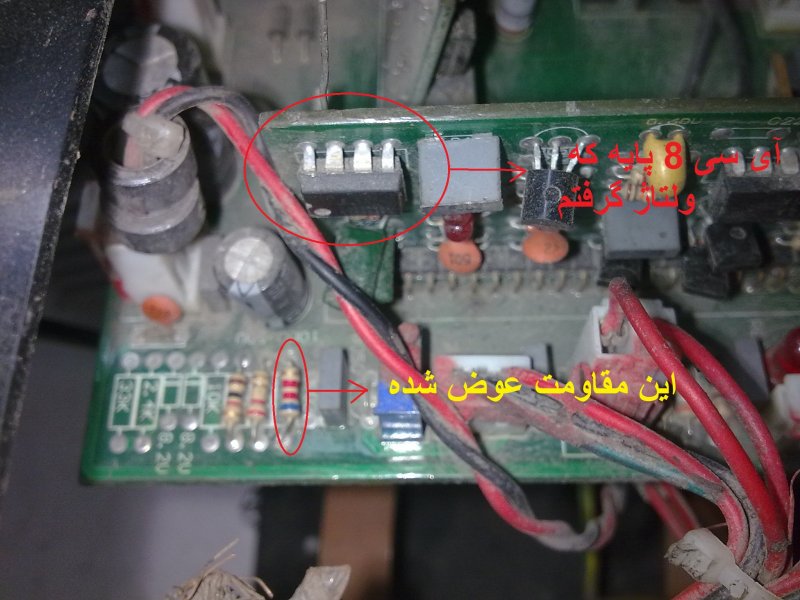

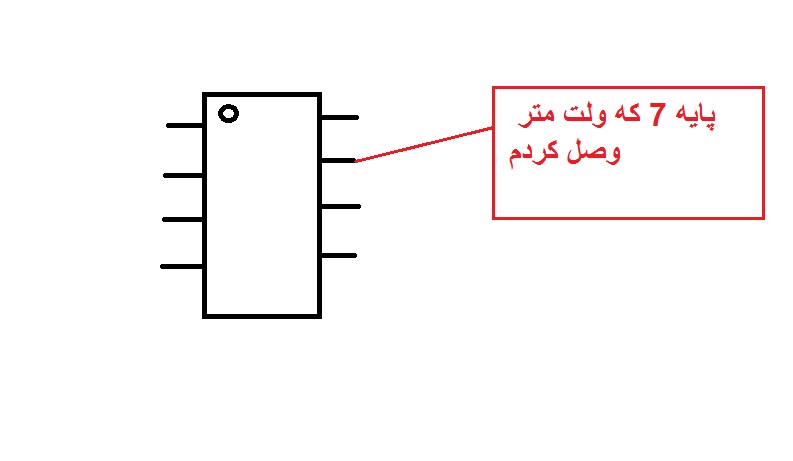

5- پایه 7 آی سی 8 پایه . صفر ولت و ثابت است .

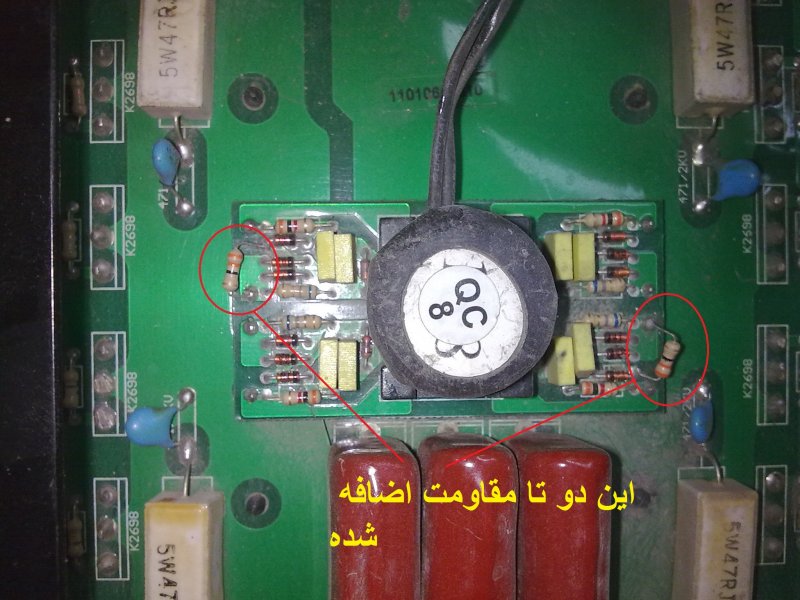

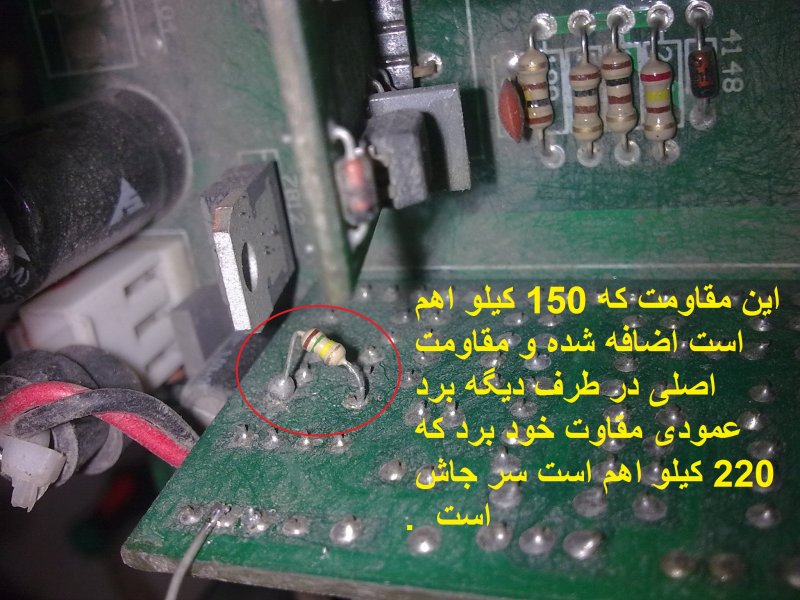

وقتی برد عمودی رو داشتم نگاه میکردم . چند تا مقاومت به بردها اضافه شده و یکی هم تعویض شده که شکل آنها را میفرستم .
راستی اون برد کوچک شکل اولی که وسطش یه قطعه دایره شکل است . کارش چیه و اون قطعه چی هست ؟. با تشکر
