سلام
آیا مطمئنی خروجی اینورتر مربعی است ؟

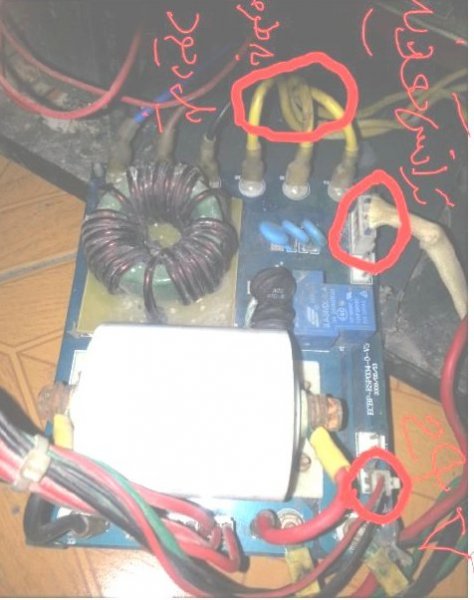

ازآنجاکه هیچ گونه اطلاعاتی از این مدل نداریم و ازطرفی همه بخش ها سالمه ولی کار نمیکنه لذا باید متغیرها را کم کنیم و بهمین خاطر بدنبال پیدا کردن نکته مربوطه هستم و لذا ممکنه مجهز به محافظی باشه که اختلال ولتاژ 3 فاز موجب کاهش اتوماتیک ولتاژ خروجی بشه
و لذا یا باید نقشه تغذیه را بکشی که ببینم وجود 3 فاز سینوسی واجبه یا نه
و یا باید از با 3 فاز سینوسی تست کنی تا از این جهت مطمئن باشیم که برق ورودی فاقد اشکاله
من بر اساس وضعیت و نتایج تست ها یی که شما اعلام میکنی نظر میدم

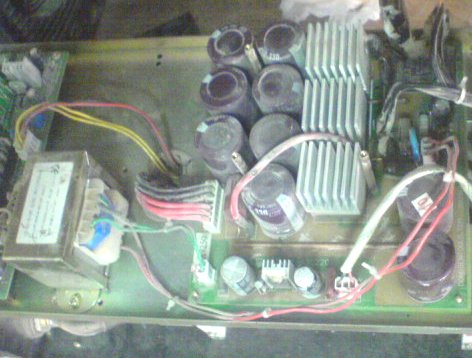

برد کوچک خوابیده را بدقت بررسی کردی یا نه ؟
البته با گزارش اخیر شما که ولتاژ خروجی داری و کمه عیب مربوط به برد اسیلاتوره
پایه 9 آی سی 3525 به کلکتور ترانزیستور 8050 متصله ( لوکیشن این ترانزیستور چیه آیا Q1 است ؟)
امیتر همین ترانزیستور به شاسی یا گراند متصله ( پایه 1 و 10 آ سی 3525 هم گرانده)
این ترانزیستور را پیدا کن
یک پتانسیومتر 100 کیلو و یک مقاومت 10 کیلو را سری کن و بین بیس این ترانزیستور و 5 ولت قرار بده
یعنی 5 ولت از طریق این دو قطعه سری به بیس بره
حالا پتانسیومتر را تغییر بده و ببین ولتاژ خروجی دستگاه (11 ولت) تغییر میکنه یا نه ؟ ( باید کمتر بشه )
سپاس[/QUOTE
با عرض سلام وخسته نباشيد اقا غزال گل وگلاب
من هر سري با اينورتر تست ميكنم براي اطمينان با برق سه فاز هم تست ميكنم ولتاژي كه حدود ١٠ تا ١٢ ولت با استفاده از اينورتر در خروجي داشتم با تست توسط برق سه فاز شهري خروجي صفره و لامپ پروتكت هم روشن نميشه البته خاطر نشان كنم اين ولتاژ ١٠ تا ١٢ ولتي ولتاژ كاذبه و با تست توسط انبر كوچكترين جرقه اي هم نميزنه
برد كوچك رو دوباره از رو ناچاري در اوردم وتمام ديودها را ازاد كردم وتست كردم هيچ يك از ديود ها چه زنر چه ٤١٤٨ مشكلي نداشتند
لوكيشن اون ترانزيستور ٨٠٥٠ كه فرموديد q8 ميباشد كه پايه بيسش به اپتوكوبلر ميره وپايه كلكتور هم به پيه ٩ اي سي ميره
ازمايش شما را انجام دادم و يك سر ولوم رو به ٥ ولت و سر مقاومت كه به ولوم سري كردم به بيس وصل كردم ولي با تغيير دادن ولوم ولتاژ خروجي هيچ تغييري نميكرد وبا برق شهر كه تست كردم خروجي اصلا ولتاژي نداريم كه تغييري داشته باشه

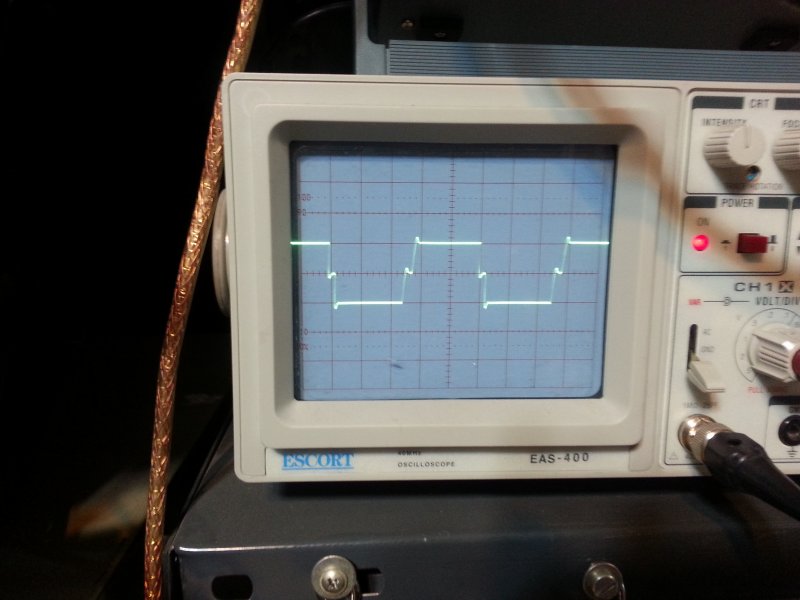

درضمن اون سيمي كا دور چوك پيچيديم دو سر خروجيش رو به اسيلوسكوپ وصل كردم پالس مربعي با فركانس ١٠٠ كيلو هرتز رو داشتم حتي پراب اسلوسكوپ رو به پايه گيت و سورس فت هاي خروجي وصل كردم در اونجا هم پالس مربعي رو داشتم
شما امر بفرماييد
سلام
چه خوب که اسکوپ داری کاش زودتر میگفتی ولی نباید روی گیت مربعی باشه
دامنه چند ولته و اگه تصویر سیگنال را ارسال کنی خیلی خوبه
فرمودید بیس Q8 به کوپلر میره که تابحال ندیدم و اشکال همینجاست

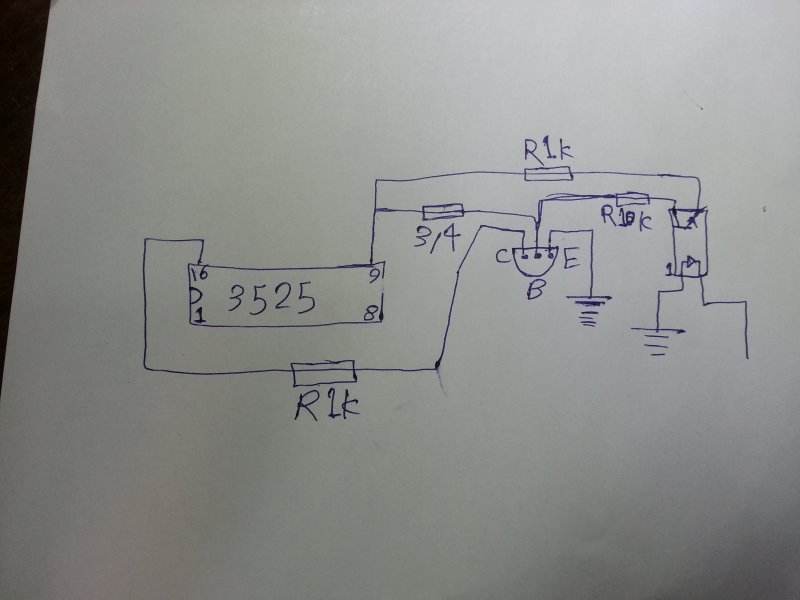

رایطه پایه 6 آی سی 3140 و کوپلر و Q8 و پایه 9 و 16 آی سی 3525 را روی کاغذ بکش و تصویرش را ارسال کن
ولتاژ پایه 6 آی سی 3140 و پایه 9 و 16 آی سی 3525 را اعلام کن
اما اگه امیتر Q8 به بدنه متصله دراینصورت اگه بیس امیتر را اتصال کوتاه کنی دستگاه باید راه بیافته ولی بهیچ وجه جوشکاری نکن و فقط با 4 فت تست کن
اون ولتاژی که با اینورتر میده بواسطه شکل موج نامناسب و هارمونیک های اینورتره که با موج مربعی بسادگی از طریق فضا در قطعات دستگاه القا میشه بطوریکه صعود و نزول موج مربعی دارای تمام فرکانسها هست و نویز وحشتناکی در محیط منتشر میکنه
ضمنا برای پاسخگویی روی گزینه
پاسخ با نقل قول کلیک کن و پس از انتهای آن که هیچ حروف و کلمه ای نیست ، تایپ کن که پاسخ را مجزا و مطالعه را تسریع کنه
سپاس
