مشکل: جوش ندادن اينوتر جوش سه فاز es2500

[غزال]

با عرض سلام مجدد
بله سیگنال در ناحیه منفی است و دیشب عرض کردم شک دارم سری قبل اشتباها وقتی دیدم سیگنال در پایین صفحه (ناحیه منفی ) قرار داره با ولوم ورتیکال سیگنال را در وسط صفحه منطبق کردم و ولتاز پیک را خوندم که اشتباه محض بود

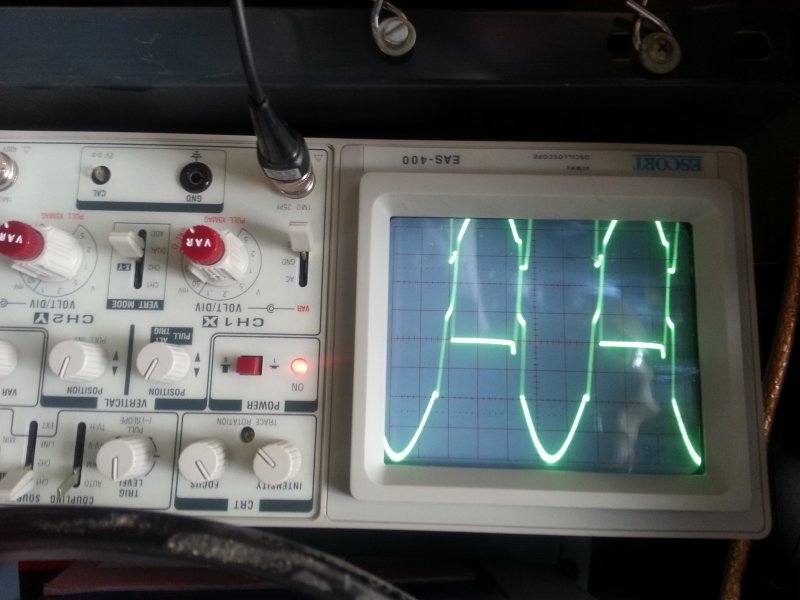

در مورد تصویر اول سلکتور ولتاز دو کانال اسکوپ را روی یک رنج قرار نداده بودم که همانطور که مشاهده میکنید سیگنال یک کانال بزرگتر است
ولی شما تصویر دوم را ملاک قرار دهید سلکتور v/d روی 2v قرار دادم و هر دو کانال اسکوپ را روی خط افق وسط صفحه تنظیم کردم و چون هر دو پراب روی رنج *10 بود دامنه سیگنال کوتاهه ولی سیگنال کلا تو دامنه منفی هستش

سلام
درپست 108 فرمودید
عکس دوم volt/div با هم برابر نبوده به همین علت دامنه ولتازها متقارن نیست شرمنده


ولی در پست بعدی میفرمایید
ولی شما تصویر دوم را ملاک قرار دهید

بالاخره کدوم درسته گیج شدم
یک تصویر با شرایطی که عرض کردم با پروب ضربدر 1 با ذکر دامنه هر سیگنال ارسال فرمایید (هر دو سیگنال بدون شیفت عمودی در مبدا صفر باشه )

سپاس



[Prid]

ولوم دامنه را روی ماکزیمم گذاشتم (5ولت) ودیپ سوییچ سر پراب را هم روی *1 گذاشتم و هر دو کانال را روی خط وسط تنظیم کردم و اینم شکل موج هر دو کانال در پیک منفی قرار گرفته است



[غزال]

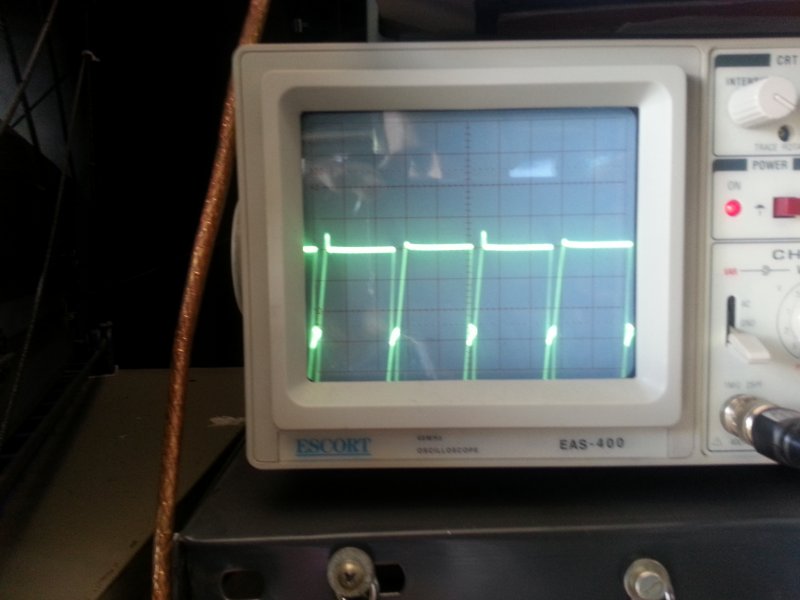

ولوم دامنه را روی ماکزیمم گذاشتم (5ولت) ودیپ سوییچ سر پراب را هم روی *1 گذاشتم و هر دو کانال را روی خط وسط تنظیم کردم و اینم شکل موج مشاهده فایل‌پیوست 89358 هر دو کانال در پیک منفی قرار گرفته است

هرچند دامنه سیگنال را اعلام نکردی ولی خوبه نیاز نیست

فقط خدا خیرت بده ، سیمی یا محلی را در برد کوچک جابجا لحیم کردی که از اینجا سر در آوردیم . درستش کن تا سیگنال مثبت بشه

سپاس



[Prid]

سلام
درپست 108 فرمودید
عکس دوم volt/div با هم برابر نبوده به همین علت دامنه ولتازها متقارن نیست شرمنده


ولی در پست بعدی میفرمایید
ولی شما تصویر دوم را ملاک قرار دهید

بالاخره کدوم درسته گیج شدم
یک تصویر با شرایطی که عرض کردم با پروب ضربدر 1 با ذکر دامنه هر سیگنال ارسال فرمایید (هر دو سیگنال بدون شیفت عمودی در مبدا صفر باشه )

سپاس

هرچند دامنه سیگنال را اعلام نکردی ولی خوبه

فقط سیمی را در برد کوچک جابجا لحیم کردی که از اینجا سر در آوردیم . درستش کن تا سیگنال مثبت بشه

سپاس

سلام دامنه ولتاز رو در پستهای قبل اعلام کردم و تغییری هم نکرده ولتاز پیک تا پیک 27 ولت و دامنه ولتاز پیک 13/5 ولت میباشد
استاد دیگه بریدم رو برد کوچک سیمی نداره که جابجا شده باشه فقط دیودها تعویض شده که اونم با لوکیشن روی برد منطبقه دقیق دقیق برد کوچک را بررسی کردم از فتهایی که در موقع خرابی 3525 داغ کرده بودند نمیتونه باشه البته تو تست هر چهار تا سالم بود دو فت مثبت و دو فت منفی



[غزال]

سلام دامنه ولتاز رو در پستهای قبل اعلام کردم و تغییری هم نکرده ولتاز پیک تا پیک 27 ولت و دامنه ولتاز پیک 13/5 ولت میباشد
استاد دیگه بریدم رو برد کوچک سیمی نداره که جابجا شده باشه فقط دیودها تعویض شده که اونم با لوکیشن روی برد منطبقه دقیق دقیق برد کوچک را بررسی کردم از فتهایی که در موقع خرابی 3525 داغ کرده بودند نمیتونه باشه البته تو تست هر چهار تا سالم بود دو فت مثبت و دو فت منفی

سلام
اولا مطابق تصویر سیگنال و گزارش شما ،دامنه سیگنال 27 - ولت و فاقد سیکل مثبته و لذا 13/5 ولت نیست

الان که عیب پیدا شده باید بتونی درستش کنی
دو سیم قرمز چیه اگه قبلا آزاد کردی جابجا کن ببین درست نمیشه
اگه درست نشد دو سیم مشکی هم دیده میشه اگه قبلا آزاد کردی جابجا کن ببین درست میشه یا نه

سپاس



[Prid]

هرچند دامنه سیگنال را اعلام نکردی ولی خوبه نیاز نیست

فقط خدا خیرت بده ، سیمی یا محلی را در برد کوچک جابجا لحیم کردی که از اینجا سر در آوردیم . درستش کن تا سیگنال مثبت بشه

سپاس

سلام
درپست 108 فرمودید
عکس دوم volt/div با هم برابر نبوده به همین علت دامنه ولتازها متقارن نیست شرمنده


ولی در پست بعدی میفرمایید
ولی شما تصویر دوم را ملاک قرار دهید

بالاخره کدوم درسته گیج شدم
یک تصویر با شرایطی که عرض کردم با پروب ضربدر 1 با ذکر دامنه هر سیگنال ارسال فرمایید (هر دو سیگنال بدون شیفت عمودی در مبدا صفر باشه )

سپاس

سلام
اولا مطابق تصویر سیگنال و گزارش شما ،دامنه سیگنال 27 - ولت و فاقد سیکل مثبته و لذا 13/5 ولت نیست

الان که عیب پیدا شده باید بتونی درستش کنی
دو سیم قرمز چیه اگه قبلا آزاد کردی جابجا کن ببین درست نمیشه
اگه درست نشد دو سیم مشکی هم دیده میشه اگه قبلا آزاد کردی جابجا کن ببین درست میشه یا نه

سپاس

با سلام هیچ کدام از این سیمها را تا بحال جدا نکردم که جابجا شده باشه ولی جوابمو در مورد ای 4 فت ندادین منفی بودن سیگنال ربطی به خرابی دو فت مثبت برد فرمان داره یا نه



[Prid]

یافتم یافتم
اون دو سیم قرمزی که سیگنال گیت فت ها رو انتقال میده به اسکوپ وصل کردم و خیلی جالبه هم 27 ولت پیک مثبتو دارم وهم 27 ولت پیک منفی رو یعنی 54 ولت پیک تو پیک ولی رو فتها فقط 27 ولت منفی داریه چرا فدایی داری اقا



[غزال]

با سلام هیچ کدام از این سیمها را تا بحال جدا نکردم که جابجا شده باشه ولی جوابمو در مورد ای 4 فت ندادین منفی بودن سیگنال ربطی به خرابی دو فت مثبت برد فرمان داره یا نه

نه اگر ترانس کوچیک روی برد کوچیک خوابیده ایزوله باشه (که قطعا هست ) دراینصورت اشکال فقط در برد کوچیکه و تردید نکن شما عامل این اشکال بودی و چیزی نسوخته بلکه جایی را جابجا لحیم کردی

اگه پیداش نکردی بگو تا با همین وضعیت اصلاحش کنیم

ضمنا گراند پروب اسکوپ را به سورس دو فت دیگری متصل کن که سورس هر دو دسته به ولتاژ زیاد تغذیه متصله

حالا هر کانال را به گیت هر دسته متصل کن و تصویر سیگنال را (با شرایط آخرین تصویر) ارسال کن

در برد کوچک کلیه قطعاتی که آزاد کردی و کلیه کارهایی که تابحال روی آن انجام دادی اعلام کن ( آیا ترانس کوچک را آزاد نکردی ؟ )

ضمنا پاسخ پست اخیرت هم همینه که در برد کوچک اشتباهی کردی مثلا جهت دیود را رعایت نکردی و یا ...

سپاس



[غزال]

سلام

مراقب باش اگه راه افتاد نباید پروب اسکوپ را روی 10 تا از فت ها بزنی که سورسش بدنه نیست زیرا ممکنه به اسکوپ صدمه بزنه

سپاس



[Prid]

سلام
اولا مطابق تصویر سیگنال و گزارش شما ،دامنه سیگنال 27 - ولت و فاقد سیکل مثبته و لذا 13/5 ولت نیست

الان که عیب پیدا شده باید بتونی درستش کنی
دو سیم قرمز چیه اگه قبلا آزاد کردی جابجا کن ببین درست نمیشه
اگه درست نشد دو سیم مشکی هم دیده میشه اگه قبلا آزاد کردی جابجا کن ببین درست میشه یا نه

سپاس

نه اگر ترانس کوچیک روی برد کوچیک خوابیه ایزوله باشه (که قطعا هست ) دراینصورت اشکال فقط در برد کوچیکه و تردید نکن شما عامل این اشکال بودی و چیزی نسوخته بلکه جایی را جابجا لحیم کردی

اگه پیداش نکردی بگو تا با همین وضعیت اصلاحش کنیم

ضمنا گراند پروب اسکوپ را به سورس دو فت دیگری متصل کن که سورس هر دو دسته به ولتاژ زیاد تغذیه متصله

حالا هر کانال را به گیت هر دسته متصل کن و تصویر سیگنال را (با شرایط آخرین تصویر) ارسال کن

در برد کوچک کلیه قطعاتی که آزاد کردی و کلیه کارهایی که تابحال روی آن انجام دادی اعلام کن ( آیا ترانس کوچک را آزاد نکردی ؟ )

ضمنا پاسخ پست اخیرت هم همینه که در برد کوچک اشتباهی کردی مثلا جهت دیود را رعایت نکردی و یا ...

سپاس

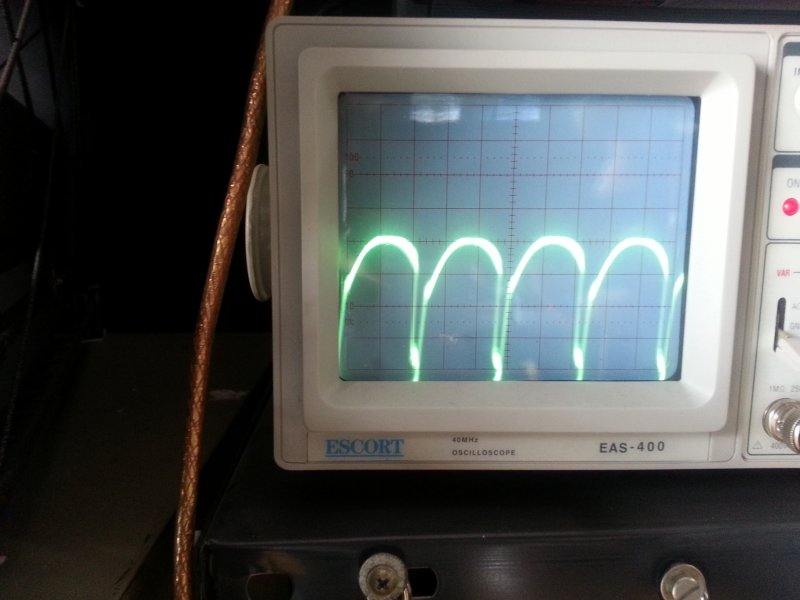

اون دو طبقه که درین به مثبت تغذیه وصله و سورس خروجی فت میشه و فکر کنم گراند فت رو باید به درین که به ولتاز مثبت تغذیه وصله اتصال بدم درسته ولی به خاطر اتلاف نشدن وقت و پست اضافی یکبار گراند رو به درین و یکبار هم به سورس وصل کردم شکل موج اول مربوط به پایه درین و شکل موج دوم مربوط به پایه سورس میباشد ودر مورد ترانس کوچیک هم باید به عرضتون برسونم که ازمدار خارج نشده و فقط پایه ها شارز لحیم شدند و در جا زدن دیود ها مگه اینکه لوکیشن برد اشتباه باشه
