با سلام،
وقتی ۳۷۰ ولت رو دارید یعنی بخش اولیه به طور صحیح نوسان سازی میکنه.
کنار خروجی ۴ مقاومت وات بالا سری موازی شدن ، اونها رو بررسی کنید که نسوخته باشن.

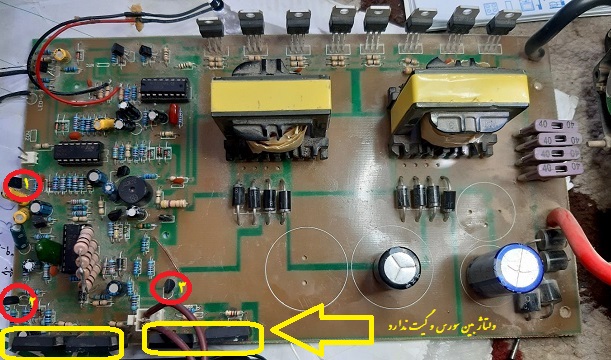

ولتاژ گیت-سورس ماسفت های خروجی رو بگیرید که باید ولتاژی در حد ۶ ولت رو داشته باشید.
با سلام،
وقتی ۳۷۰ ولت رو دارید یعنی بخش اولیه به طور صحیح نوسان سازی میکنه.
کنار خروجی ۴ مقاومت وات بالا سری موازی شدن ، اونها رو بررسی کنید که نسوخته باشن.
ولتاژ گیت-سورس ماسفت های خروجی رو بگیرید که باید ولتاژی در حد ۶ ولت رو داشته باشید.
با سلام،
وقتی ۳۷۰ ولت رو دارید یعنی بخش اولیه به طور صحیح نوسان سازی میکنه.
کنار خروجی ۴ مقاومت وات بالا سری موازی شدن ، اونها رو بررسی کنید که نسوخته باشن.
ولتاژ گیت-سورس ماسفت های خروجی رو بگیرید که باید ولتاژی در حد ۶ ولت رو داشته باشید.

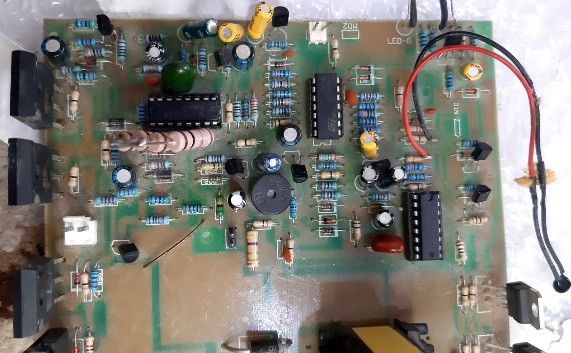

ولتاژ پایه های ۸ و ۱۱ آیسی ۴۹۴ نزدیک خروجی رو نسبت به زمین اندازه بگیرید.
باید برابر هم و حدود ۶ ولت باشن.

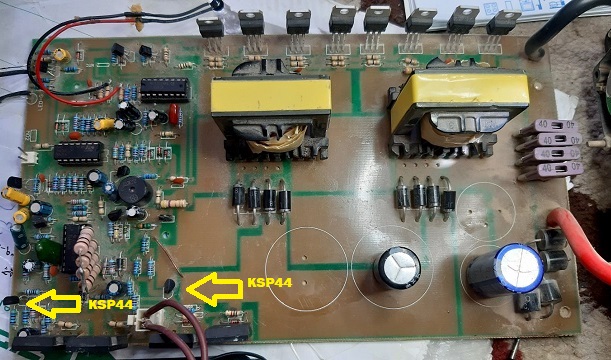

اگر این ولتاژ ها درست بودن، مسیر پایه ۸ و ۱۱ رو تعقیب کنید تا به ترانزیستور های درایور برسید و قطعات این مسیر رو دقیق تست کنید.
اما اگر ولتاژ پایه ۸ و ۱۱ برابر نبودن، و حتی با تعویض آیسی هم مشکل برقرار بود، در ابتدا اتصال کوتاه بودن پایه ها رو نسبت به زمین بررسی کنید و بعد مقاومت های متصل به این پایه ها رو بررسی کنید.
ولتاژ پایه های ۸ و ۱۱ آیسی ۴۹۴ نزدیک خروجی رو نسبت به زمین اندازه بگیرید.
باید برابر هم و حدود ۶ ولت باشن.
اگر این ولتاژ ها درست بودن، مسیر پایه ۸ و ۱۱ رو تعقیب کنید تا به ترانزیستور های درایور برسید و قطعات این مسیر رو دقیق تست کنید.
اما اگر ولتاژ پایه ۸ و ۱۱ برابر نبودن، و حتی با تعویض آیسی هم مشکل برقرار بود، در ابتدا اتصال کوتاه بودن پایه ها رو نسبت به زمین بررسی کنید و بعد مقاومت های متصل به این پایه ها رو بررسی کنید.
