تعمیر دستگاه اینورتر فوسا

[reza_476]

در عکس پیوستی بالا آن مقامتهایی که با بیضی قرمز علامتگذاری کردم همه فیوز مقاومتی هستند که ظاهرا 16 عدد هستند ولی یکی کاملا سوخته است که جلوش علامت S گذاشتم کل آنها باید از نظر سلامت چک شود ممکنه سوخته باشد ولی ظاهرش سالم باشند



[reza_476]

ماسفتهای طبقه 12 ولت با ورودی و طبقه خروجی یا 220 ولتی نیز باید تست شوند



[reza88ar]

مشاهده فایل‌پیوست 204405

S چیست؟



[AMIR.M.S]

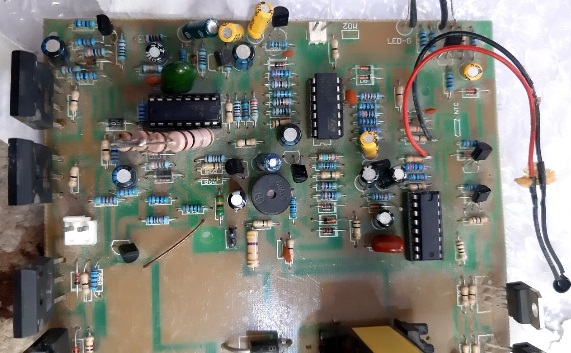

سلام میشه لطفاً اسم سه تا ایسی ک داخل تصویر هست رو بگین... مثل همین برام آوردن ایسی هاش پاک شده



[reza88ar]

سلام میشه لطفاً اسم سه تا ایسی ک داخل تصویر هست رو بگین... مثل همین برام آوردن ایسی هاش پاک شده

سلام میشه لطفاً اسم سه تا ایسی ک داخل تصویر هست رو بگین... مثل همین برام آوردن ایسی هاش پاک شده

دوست عزیز ممکنه مشکل از ای سی ها نباشه اما ۲ تا tl494 و یکی lm 324



[AMIR.M.S]

دوست عزیز ممکنه مشکل از ای سی ها نباشه اما ۲ تا tl494 و یکی lm 324

مرسیییی رفیق ❤️
بقیه برد رو چک کردم سالم بود ، ایسی وسطی یکم سیاه تر بود...



[reza88ar]

مرسیییی رفیق ❤️
بقیه برد رو چک کردم سالم بود ، ایسی وسطی یکم سیاه تر بود...

عزیزی
اون اگ اشتباه نکنم lm324
عکسشو بفرست تا مطمعن بت بگم



[FX55]

سلام دوستان.

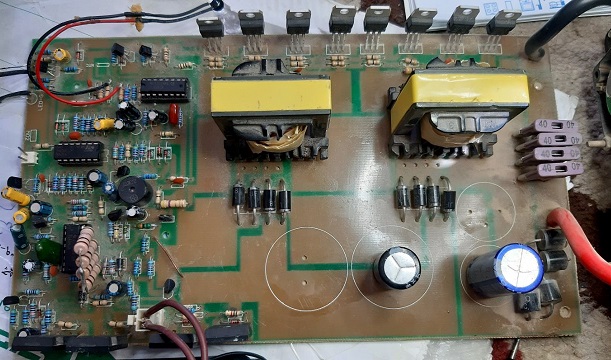

اینورتر فوسا 200 وات یکی از دوستان آورده که قبلا دست تعمیر کار دیگه بوده.

روی خازن 370 ولت داره و روشن میشه ولی خروجی نداره لطفا راهنمایی بفرمایید.



[FX55]

led قرمز ( falt ) روشن نمیشه و ولتاژهای روی آیسی ها 13 ولت است.

ضمنا tl431 و مقاومتی که منفی را برای مدار می ساند سوخته بود که دوستان گفتند از نوع فیوزی هست را با 0.47 اهم جایگزین کردم.



[FX55]

دوستان و اساتید نظری ندارند؟
