تست قطعات درداخل مدارات الكترونيكي

[davood2000]

با درود وخسته نباشید.لطفا طریقه اندازه گیری lm1117.1.8رگلاتور ولت رابفرمایید .چگونه است .ایا این فقط باید دقیق1.8ولت داشته باشد؟در جایی خوندم برای تشخیص پایه های +و- بایدبه هم راه ندهند ؟یعنی وقتی با مولتیمتر اندازه گیری میشه ولتازصفر بایدباشد یا چگونه.این رگلاتوردرمسیر دیسی به دیسی مباشد.وخواستم با هیتر این قطعه رو دربیارم .ایا امکان دارد چسب زیر ان زده شده باشد.چون گرما را به حد کافی دادم ولی ازجاش بلند نشد.روش صحیح دراوردن اینگونه چطور است لطفا راهنمایی بفرمایید.سپاس ازاساتید

اساتید محترم لطفا راهنمایی کنید



[~H03in~]

با سلام

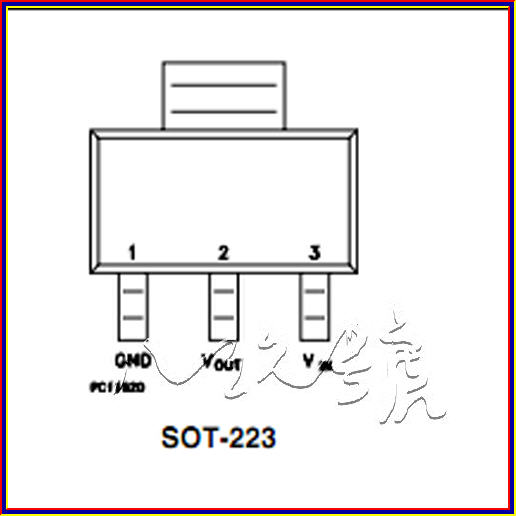

پایه وسط نسبت به منفی یا بدنه یا gnd باید 1.8 ولت داشته باشد ولتاژ ورودی این رگولاتور دو پایه کناری آن است از روبرو چپ منفی -وسط خروجی - و راست مثبت است
قبل از اینکه با هیتر در بیاورید هیتر را در دما و باد مناسب تنظیم کرده کمی صبر کنید تا المنت هیتر گرم شود مقداری خمیر یا روغن فلکسی جنس خوب به پایه های رگولاتور بزنید و با هیتر و پنس آی سی را در بیاورید .......
البته قبل از آن هم میتوانید پایه ها را با هویه قلع بگیرید تا با گرمای هیتر راحت تر ذوب شود و با خود هویه هم براحتی در میاد ............

موفق باشید



مشاهده فایل‌پیوست 93398



[abed1365]

سلام به اساتید محترم
میشه یه سایت یا کتاب مرجع از نقشه مدارات، یا اصلا چطوری میتونیم نقشه یه دسگاهو بدست بیاریم توضیح بفرمایید.



[gadraj]

سلام به اساتید محترم
میشه یه سایت یا کتاب مرجع از نقشه مدارات، یا اصلا چطوری میتونیم نقشه یه دسگاهو بدست بیاریم توضیح بفرمایید.

با سلام :
یکی از تخصصی ترین و کاملترین سایتی که دنبالش هستین همین انجمن میباشد- کافیست به بخش مربوطه وارد شده و از امکانات انجمن استفاده نمایید در صورت نیاز به شماتیک و نقشه در صورت موجود نبودن ان -هم در بخش های مربوطه درخواست نمایید در صورت مقدور براتون اپلود خواهد شد .
موفق باشید .



[ITE-1983]

سلام
من چجوری پل دیودی که از 4 تا دیود تشکیل شده در پاور با مولتی متر تست بگیرم؟
یعنی پراب قرمز مولتی رو به کدوم پایه و مشکی رو به کجا(گراند رو کجا در نظر بگیرم؟)

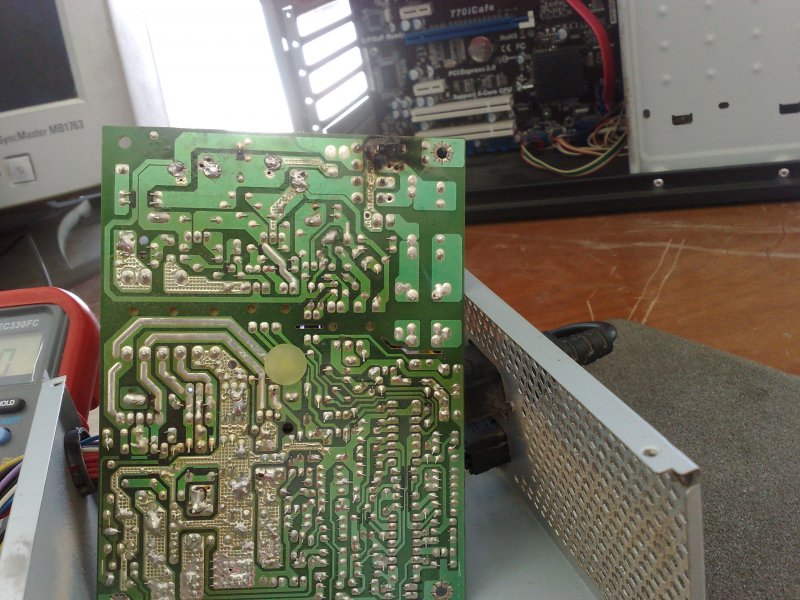

من پراب قرمز رو وقتی به یکی از پایه های دیود برای تست ولتاژ گرفتم جرقه ای زد که پایه های دیود رو زغال مانند کرد.با این دیود ها سالم هستند.
در کل من از کجا بفهمم وردی AC برق شهر به کدام دو پایه از این چهار پایه و خروجی DC از کدام پایه های این چهار دیود خارج میشند؟

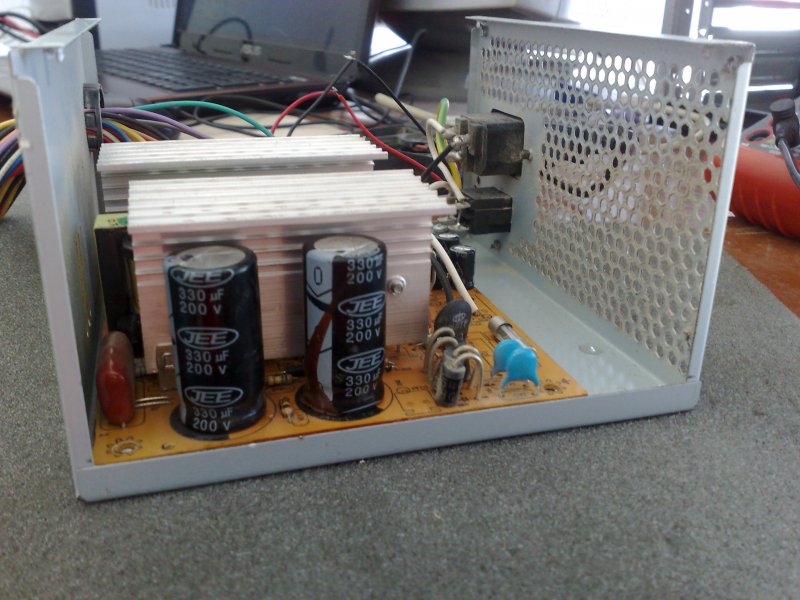

در عکس زیر کدام پایه های پل دیود AC و کدام DC هستند؟و جعت اندازه گیری پایه ها با مولتی متر روی کدام پایه ها سلکتور AC و کدام پایه سلکتور DC رو انتخاب کنم؟
اساتید راهنمایی بفرمایید.چون نمیدونم پراب رو به کجا وصل کنم برای همین در پل دیود جرقه ای ایجاد شد.
با تشکر



[ITE-1983]

یعنی یه نفر نیست جواب مارو بده.این که برای اساتید کاری نداره.ما مبتدی هستیم



[فرهاد ریگی]

یعنی یه نفر نیست جواب مارو بده.این که برای اساتید کاری نداره.ما مبتدی هستیم

کاش اول قسمتهای مربوط به تست قطعات تو سایت رو میخوندین ببعد شروع میکردین.برای تست دیود باید از مدار خارجش کنی تو همین سایت همه چیز توضیح داده.برای تست ولتاژ تا قبل دیودها یکسو کننده AC و بعد آن باید مولتی متر تون روی DCباشه.اگه اشتباه گفتم دوستان تصحیح کنن

​



[ITE-1983]

کاش اول قسمتهای مربوط به تست قطعات تو سایت رو میخوندین ببعد شروع میکردین.برای تست دیود باید از مدار خارجش کنی تو همین سایت همه چیز توضیح داده.برای تست ولتاژ تا قبل دیودها یکسو کننده AC و بعد آن باید مولتی متر تون روی DCباشه.اگه اشتباه گفتم دوستان تصحیح کنن

​

با تشکر از شما جناب ریگی
تست دیود در خارج مدار تست شد و سالم بودن.میخاستم ببینم در روی بورد ولتاژهای ac و dc روی کدام پایه هستن به همین دلیل نمیدونم روی کدوم پایه ها ac و کدوم dc هست تا سلکتور مولتی متر رو روی ac و dc انتخاب کنم.واسه همین اشتباه جرقه ای در پل دیود زده شد.چون این بخش قدرت مدار هست و با ولتاژ زیاد کار میکنه یه خورده برای ما مبتدی ها دلهره اور هست.
دوستان راهنمایی کنند



[reza_476]

با سلام
همانطور که دوستمان گفته البته بهتر است در بعضی مواقع خارج از مدار تست کنی
ولی روی اینگونه مدار هم میشود تست کرد :
[hide]
با مولتی متر آنالوگ یا عقربه ای : کلید سلکتور را در وضعیت RX1 قرار داده و پراپها را به دوطرف یک دیود متصل کنی ازیک طرف عقربه حرکت میکند اگر جای پراپها را تعویض کنی نباید عقربه حرکت کند که نشانه سلامت دیود است
با مولتمتر دیجیتالی : کلید سلکتور را در وضعیت تست دیود قرار داده پراپها را همانند روش بالا عمل میکنی از یک طرف عددی مابین 500 الی 600 را نشان میدهد طرف دیگر اگر پراپها را جابجا کنی عدد یک را نشان میدهد که دلالت بر سلامت دیود است
[/hide]



[ITE-1983]

با سلام
همانطور که دوستمان گفته البته بهتر است در بعضی مواقع خارج از مدار تست کنی
ولی روی اینگونه مدار هم میشود تست کرد :
hidden content may not be quoted

اقا رضا ممنونم
تو تست دیود مشکلی ندارم .من الان میخام ببینم کدوم پایه 220 ولت ac داره و کدومیک dc داره؟
