تست قطعات درداخل مدارات الكترونيكي

[Bavaria 88]

پاسخ : تست مقاومت ثابت

با سلام :
در همین بخش بطور کامل تشریح شده است با این وجود یک دیاک مثل دو عدد دیود زینر که بطور سرو ته بهمدیگر وصل شده اند و از 22 ولت الی 35 ولت .... میتونید با ولتاژ متناوب حفاظت شده از جریان تست کنید .
موفق باشید .

من جایی دیدم که مولتی رو رنج بالا گذاشت و پراب ها رو به دیاک زد و اهم بسیار بالا در حد 1 مگا اهم نشون داد



[bamsi]

سلام
من 65 سال دارم و تازگی به جمع تعمیرکاران پیوستم و این موضوع تست قطعات برای من حیاتیست متشکرم



[PARSA1395]

سلام
لطفا تست صحیح ترایاک توضیح دهید



[behi0021]

سلام
لطفا تست صحیح ترایاک توضیح دهید

قبل تست...تریاک در واقعی یک کلید الکترونیکی هست .در کلید الکترومکانیکی با فشار دادن کلید مدار بسته شده و جریان از نقطه ای به نقطه ای دیگر وصل میشود در تریاک ما سه پایه داریم بنمام های گیت.Mt1وmt2 بسته به نوع تریاک و دیتا شیت ان با اعمال جریان به پایه گیت موجب تحریک ان شده و جریان که بر روی Mt2وجود دارد با تحریک گیت پایه mt2و mt1به هم کانکت میشن و جریان در مدار برقرار میشه بر خلاف ترییستور که یک کلید یک طرفه هست تریاک چون درواقع از دو ترییستور خلاف جهت هم با گیت مشترک تشکیل شده بصورت دو طرفه عمل کرده وهر دو نیم سیکل مثبت و منفی جریانAc را از خود عبور میدهد این کلید وصل است تا زمانی که گیت تریگر هست و بعد از قطع جریان گیت کلید خاموش می‌شود.نحوه تست روی مدار نیز امکان داره اهمتر را روی حالت تست دیود قرار داده و سه پایه را نسبت به هم تست میکنیم در این حالت پایه گیت و mt2به هم اهم میدهند این دو پایه را کنار گذاشته پایه سوم mt1 هست اگر پایه ها به هم در هنگام تست اتصال را نشان دهد تریاک سوخته فرقی هم نداره هیچکدوم نباید اتصال کامل بهم بدن .البته میشود با تحریک گین مثالا با یه باتری ۹ولت و قرار دادن جریان روی پایه ۲از درست عمل کردن نریاک اطمینان پیدا کرد.



[Hamid-Fa]

درود
لطف می فرمایید طریقه تست HEF4069UBT رو بفرمایید
آیا اینها پرگرم می شن

ممنون

HEF4069UBHE

HEF4069UB



[gadraj]

درود
لطف می فرمایید طریقه تست HEF4069UBT رو بفرمایید
آیا اینها پرگرم می شن

ممنون

HEF4069UBHE

HEF4069UB

باسلام :

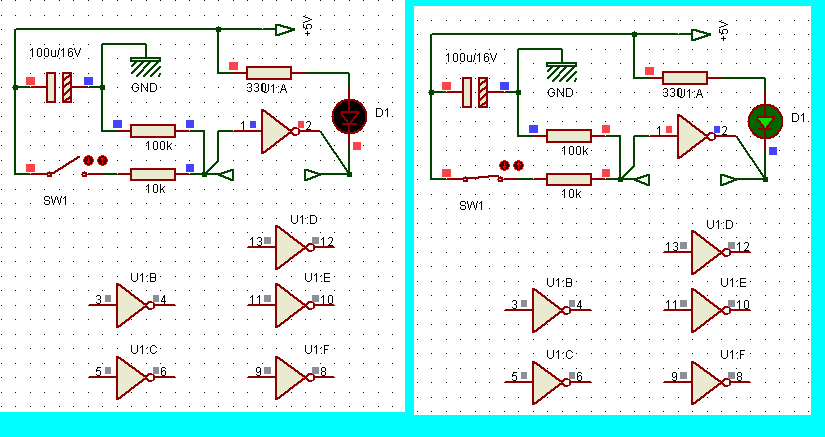

ایسی 4069 یک ایسی سیموس 14 پین که در داخل خود 6 عدد گیت اینورتور ( معکوس کننده ) داره شما میتونید با سه عدد مقاومت و یک ال ای دی و یک سویچ مدار ساده زیر را بسته و طبق راهنمای همین شکل هر 6 عدد اینورتر داخل را یکی یکی تست کنید این ایسی پروگرام نیاز نداره اما میتوان با ارایش های به نسبت کاربردی توسط ورودی و خروجی گیت ها برنامه ریزی کرد تا کارخاصی را انجام دهد .
[hide] [/hide]
موفق باشید :



[Parsa2309]

باسلام :
ایسی 4069 یک ایسی سیموس 14 پین که در داخل خود 6 عدد گیت اینورتور ( معکوس کننده ) داره شما میتونید با سه عدد مقاومت و یک ال ای دی و یک سویچ مدار ساده زیر را بسته و طبق راهنمای همین شکل هر 6 عدد اینورتر داخل را یکی یکی تست کنید این ایسی پروگرام نیاز نداره اما میتوان با ارایش های به نسبت کاربردی توسط ورودی و خروجی گیت ها برنامه ریزی کرد تا کارخاصی را انجام دهد .
hidden content may not be quoted
موفق باشید :

با احترام‌.

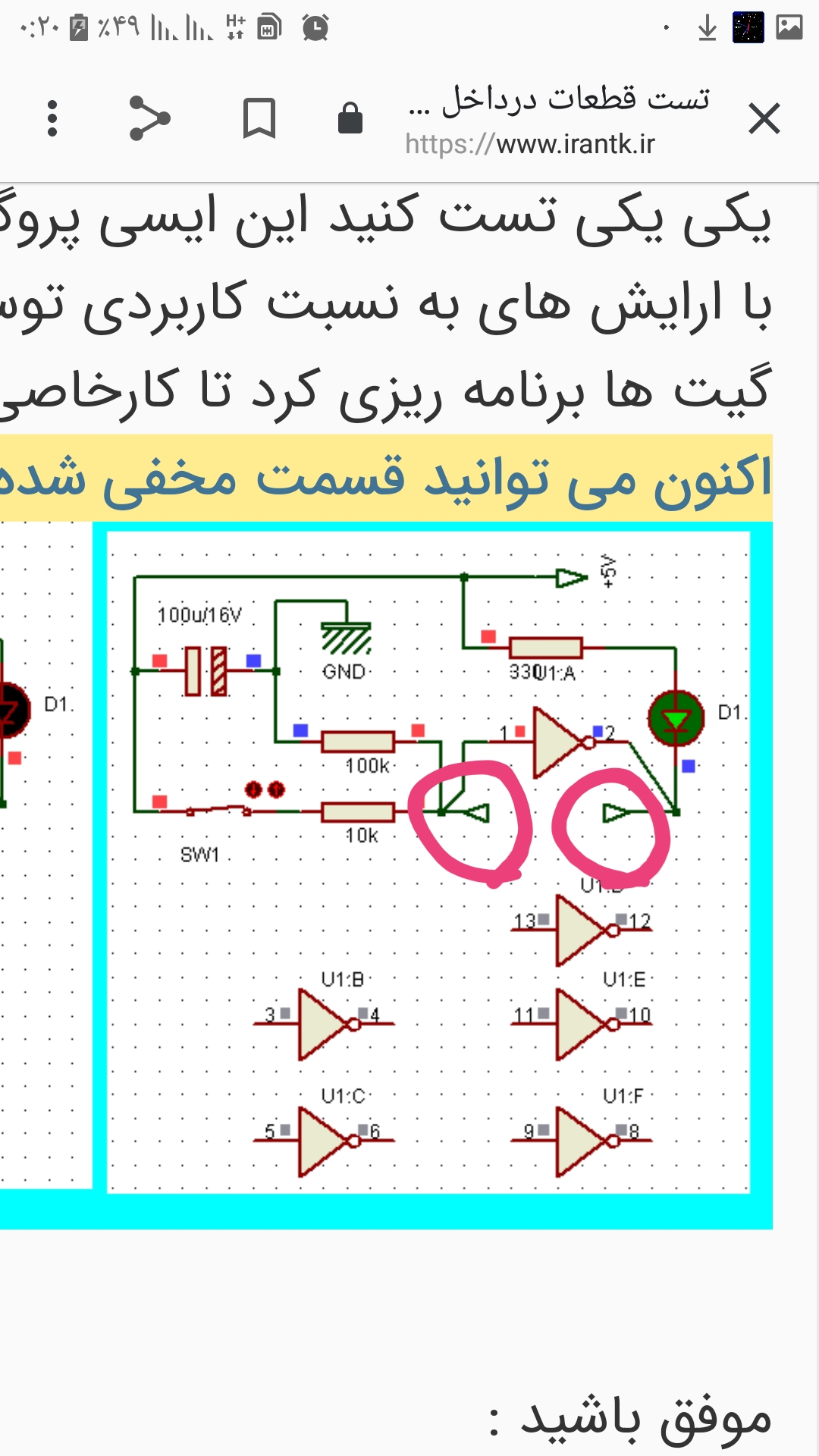

آیا این علامت که دورش رو خط کشیدم، محل اتصال ولتاژ مثبت هستش؟



[Hamid-Fa]

باسلام :
ایسی 4069 یک ایسی سیموس 14 پین که در داخل خود 6 عدد گیت اینورتور ( معکوس کننده ) داره شما میتونید با سه عدد مقاومت و یک ال ای دی و یک سویچ مدار ساده زیر را بسته و طبق راهنمای همین شکل هر 6 عدد اینورتر داخل را یکی یکی تست کنید این ایسی پروگرام نیاز نداره اما میتوان با ارایش های به نسبت کاربردی توسط ورودی و خروجی گیت ها برنامه ریزی کرد تا کارخاصی را انجام دهد .
hidden content may not be quoted
موفق باشید :

درود
ممنون از زحمتی که کشیدید
اینترنت رو هر چی گشتم چیز مفیدی پیدا نکرده بودم شما واقعا کاربردی عمل کردید بدون حاشیه نویسی که برخی از اساتید یک مطلب رو که می خوان توضیح بدن ده تا قصیده و غزل و شعر می گن و هزار تا از سوال ایراد میگرن و آدم پشیمون می کنن از سوالی که مطرح کرده
ولی شما استاد گرامی به بهترین وجه و بدون مسایل حاشیه ای کارم رو راه انداختید
خدا خیرتون بده

بسیار سپاسگزارم



[Hamid-Fa]

باسلام :
ایسی 4069 یک ایسی سیموس 14 پین که در داخل خود 6 عدد گیت اینورتور ( معکوس کننده ) داره شما میتونید با سه عدد مقاومت و یک ال ای دی و یک سویچ مدار ساده زیر را بسته و طبق راهنمای همین شکل هر 6 عدد اینورتر داخل را یکی یکی تست کنید این ایسی پروگرام نیاز نداره اما میتوان با ارایش های به نسبت کاربردی توسط ورودی و خروجی گیت ها برنامه ریزی کرد تا کارخاصی را انجام دهد .
hidden content may not be quoted
موفق باشید :

درود
استاد گرامی من مدار رو بستم و منبع تغذیه هم حتی به جای 5 ولت 6 ولت قرار دادم ولی ال ای دی روشن نشد اما با حذف قطعه مورد تست ولتاژ دو سر ال ای دی را اندازه گرفتم برابر 0.6 ولت بود لذا چه قطعه سالم هم باشد با این ولتاژ کم امکان روشن شدن ال ای دی وجود ندارد

درصورت امکان زحمت بکشید مدار رو تجدید نظر بفرمایید
ممنون



[صالح 123]

با سلام میشه لطفاولتاژ گیری دیود زنر ومعمولی را روی برد توضیح دهید باتشکر
