تست قطعات درداخل مدارات الكترونيكي

[enzomartini]

سلام خدمت استاتید.
در مورد خازن های smd ریز موجود روی خود پل جنوبی مادربورد تست اهمی باید چگونه باشد تا از سلامتی چیپ مطمئن شد؟
روی یک چیپ که بهش مشکوک شدم بعضی از خازن ها حدود 8.5 اهم دارند و بازر به صدا در می اید ولی بعضی ها هم بالای 200.
در ضمن مولتیمتر دیجیتال dec استفاده کردم

با سلام
شاید جای مناسبی سوال نپرسیدید.
-------------------
منظورتون تست خازن Smd یا نحوه فهمیدن خرابی پل جنوبی؟
تستش که مشخصه ولی اگه شما بخوای 100% بفهمی چیپ جنوبی خرابه راهی نداری. با این حال اگه بخوای عیب رو به چیپ جنوبی محدود کنی میتونی از خازن های Smd زیرش یا اطرافش تست بازر با گراند بگیری که نباید هردو سمت بوقی بزنه.

موفق باشی



[RSMMM]

با سلام خدمت اساتید محترم
ببخشید روش تست ترانس چاپر ( در برد مانیتور CRT ) را خواهشا ذکر میکنید
ممنون و سپاس



[davood2000]

درود وخسته نباشید .لطفا حروف اختصاری که برای قطعات الکترونیکی روی برد دیدم خواستار کمک به اینجانب در تشخیص ونام قطعات درمدار ودراخر طریق تست انها راهنمایی بفرمایید که واقعا سپاسگذارم(.BC .RZ .((.DL).(RL).CU).LE .اینها همه برای قطعات ریز SMD برروی برد هستند .بنده حرف R را نشانه مقاومت میدانم .ولی زمانیکه مثال حرف Rبا Z برروی برد بصورت مثال RZ23 نشانه چه نوع قطعه SMD هست .وطریقه تست ان چگونه است ؟ بقیه را هم اعلام نمایید تا بنده هم جوابی برای سوال خود داشته باشم .سپاس از زحمات بیوقفه وبیدریغ شما . مثال حرف C نشانه خاز ن ولی RD چیست؟



[davood2000]

درود دوستان برای مطالب فوق بنده راهنمایی بفرمایید...



[mmm3]

درود وخسته نباشید .لطفا حروف اختصاری که برای قطعات الکترونیکی روی برد دیدم خواستار کمک به اینجانب در تشخیص ونام قطعات درمدار ودراخر طریق تست انها راهنمایی بفرمایید که واقعا سپاسگذارم(.BC .RZ .((.DL).(RL).CU).LE .اینها همه برای قطعات ریز SMD برروی برد هستند .بنده حرف R را نشانه مقاومت میدانم .ولی زمانیکه مثال حرف Rبا Z برروی برد بصورت مثال RZ23 نشانه چه نوع قطعه SMD هست .وطریقه تست ان چگونه است ؟ بقیه را هم اعلام نمایید تا بنده هم جوابی برای سوال خود داشته باشم .سپاس از زحمات بیوقفه وبیدریغ شما . مثال حرف C نشانه خاز ن ولی RD چیست؟

درود
اگر در این مورد تازه کارید یک یا چند عکس خوب از برد بگذارید دوستان هستند.



[mojtaba984]

درود اگر ممکنه طریقه تست ترانس 8پایه یا پایه بیشتر رو توضبح بدین.ایا ای سی رو با اهمتر هم میشه تست کرد؟ای سی 3پایه 8 و 16پایه .و در اخر طریقه تست کوپر در مدار.سپاس



[علی تحیری 1]

درود اگر ممکنه طریقه تست ترانس 8پایه یا پایه بیشتر رو توضبح بدین.ایا ای سی رو با اهمتر هم میشه تست کرد؟ای سی 3پایه 8 و 16پایه .و در اخر طریقه تست کوپر در مدار.سپاس

با سلام:
کاربر گرامی، آی سی ها مانند ترانزیستور با اهمتر قابل تست نمی باشند، اگر بعضی از تعمیر کاران با اهمتر آن ها را چک مقایسه ای می کنند، در صورت اتصال کوتاه بین پایه های یک آی سی معیوب با آی سی سالم مشابهه قابل ارزیابی می باشند.



[hamidrezaah]

سلام ،

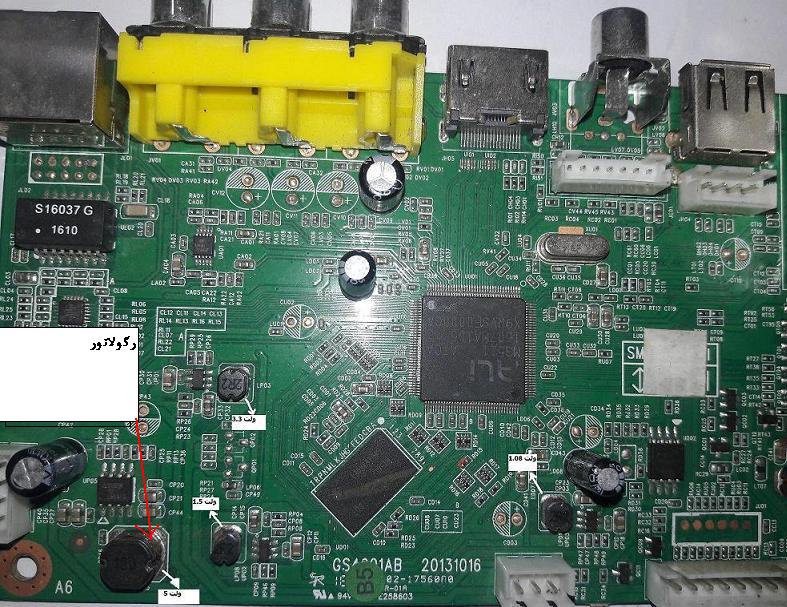

تست ولتاژ رگولاتور موجود در شکل ذیل(پایین سمت چپ) که بایستی 5 ولت را نشان دهد به چه صورتی انجام می شود ؟



ممنون.



[hamid5042]

اون قطعه ای که مشخص کردید سلف هستش.ولی اگر تست رگلاتور میخواهید کار سختی نیست اگر رگلاتور ورودی داشته باشه و خروجی نداشته باشه یا خروجی مغایر باشه با رنج رگلاتور مشخص میشه که رگلاتور خرابه مثلا یه رگلاتور ۳،۳ ولت داریم با ورودی ۵ ولت اگر خروجی ۳،۳ نباشه ومثلا ۱،۴ ولت باشه دو حالت داره یا خود رگلاتور خرابه یا اینکه بر اثر جریان کشی نا متعارف مصرف کننده دچار افت ولتاژ شده که نشانه اون داغی بیش از حد رگلاتور و مصرف کننده هستش

Sent from my SM-J500F using Tapatalk



[hamidrezaah]

اون قطعه ای که مشخص کردید سلف هستش.ولی اگر تست رگلاتور میخواهید کار سختی نیست اگر رگلاتور ورودی داشته باشه و خروجی نداشته باشه یا خروجی مغایر باشه با رنج رگلاتور مشخص میشه که رگلاتور خرابه مثلا یه رگلاتور ۳،۳ ولت داریم با ورودی ۵ ولت اگر خروجی ۳،۳ نباشه ومثلا ۱،۴ ولت باشه دو حالت داره یا خود رگلاتور خرابه یا اینکه بر اثر جریان کشی نا متعارف مصرف کننده دچار افت ولتاژ شده که نشانه اون داغی بیش از حد رگلاتور و مصرف کننده هستش

Sent from my SM-J500F using Tapatalk

بله ، سلف هست و تست رگولاتوری که در شکل بالا مشخص شده است 3502 است. من تازه کارم لطفا یه مقداری واضح تر توضیح میدید.

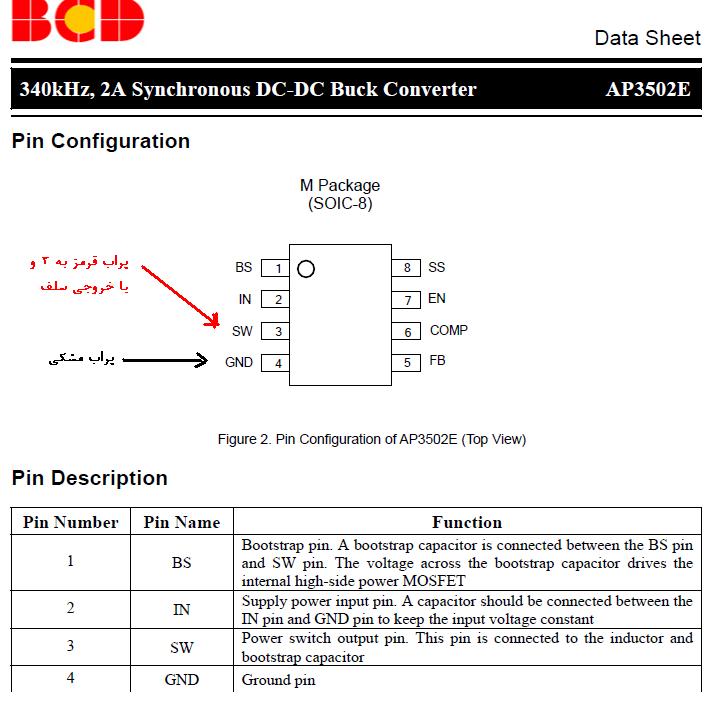

در ضمن من عکس دیتاشیت رگولاتور 3502 رو گذاشتم به احتمال زیاد ولتاژگیری مد نظر شما یکی از این ترکیب بندی است ؟ درسته ؟
1-
الف - پراب قرمز : خروجی رگولاتور که به سلف وصله. ( خروجی و یا ورودی سلف ؟)
ب- پراب مشکی : Gnd رگولاتور.

2-
الف - پراب قرمز : ورودی رگولاتور . ( پایه 2)
ب- پراب مشکی : خروجی رگولاتور.( پایه 3)

ممنون و متشکرم.
