آموزشی: تحلیل و عیب یابی گرداک 952 و یاکسان 701 و 702(هویه و..)

[غزال]

پاسخ : تحلیل و عیب یابی گرداک 952

درخواست راهنمای جهت تعمیر هویه هوای گرم گرداگ952
با سلام خدمت همکاران واساتید گرامی
دوستان هویه گرداگ952 دارم قسمت هوای گرمش ازکار افتاده یعنی پمپ بادش کار نمیکند چک کردم روی برد دوعدد مقاومتr39-r40(کیلواهم18) روی برد سوخته بود-خازن شیمیایی c1:220mf-16vترکیده بود تعویض گردیید درضمن ترایاکbta08,bt134هر دوتا تعویض گردیدند ولی شماره خودشان گیرم نیامد گفتندbt136جواب میدهد انداختم ولی جواب نداد منتظر راهنمایی شما دوستان عزیز میباشم باتشکر​

سلام

ضمن اجرای توصیه استاد رضا
a1 و a2 ترایاک t8 را شورت کن ببین پمپ راه می افته ؟
خروجی رگلاتور t7 چند ولته ؟

سپاس



[siamakal]

پاسخ : تحلیل و عیب یابی گرداک 952

سلام

ضمن اجرای توصیه استاد رضا
a1 و a2 ترایاک t8 را شورت کن ببین پمپ راه می افته ؟
خروجی رگلاتور t7 چند ولته ؟

سپاس

با سلام وسپاس از اساتید بزرگوار
با تعویض پمپ هوا مشکل حل شد پمپ هوای گرم جام گرده بود وباعث ترکیدگی خازن c1شده بود درضمن ترایاک های BT08-BT134 تعویض شدن با تشکر از همه اساتید



[khazan1]

پاسخ : تحلیل و عیب یابی گرداک 952

سلام استاد گرامي اين اي سي 324درمحافظ الكتريكي بااين ا اي سي يكي استHA17324



[reza_476]

پاسخ : تحلیل و عیب یابی گرداک 952

باسلام

بله یکی است کدهای اول مربوط به کارخانه سازنده میباشد دیتاشیت هردو را باهم مقایسه کن



[toos tablo]

پاسخ : تحلیل و عیب یابی گرداک 952

باسلام. نوع سنسور استفاده شده چیه؟pt100?thermocouple?



[Lemonesa]

پاسخ : تحلیل و عیب یابی گرداک 952

سلام
من یدونه جورداک 952D دارم که نمایشگر VFD داره
و نمایشگرش روشن نمیشه و کارهم نمیکنه
باید چکارش کنم ؟
تریاک هاش رو تعویض کردم
رگولاتور 7805 هم همین طور ولی باز کار نمیکنه با اتصال برد VFD بهش 7805 شروع به گرم شدن میکنه
باید چکارش کنم ؟
برد نمایشگرش رو میشه پیدا کرد
کسی فایل هگزش رو داره ؟​



[غزال]

پاسخ : تحلیل و عیب یابی گرداک 952

سلام
من یدونه جورداک 952D دارم که نمایشگر VFD داره
و نمایشگرش روشن نمیشه و کارهم نمیکنه
باید چکارش کنم ؟
تریاک هاش رو تعویض کردم
رگولاتور 7805 هم همین طور ولی باز کار نمیکنه با اتصال برد VFD بهش 7805 شروع به گرم شدن میکنه
باید چکارش کنم ؟
برد نمایشگرش رو میشه پیدا کرد
کسی فایل هگزش رو داره ؟​

درود

با تصویر توضیح بده چکار کردی
برد مورد چند سیم داره و ولتاژ هر کدوم نسبت به گراند چند ولته ؟
ولتاژ پایه 11 و 4 آی سی 324 چند ولته ؟

سپاس



[Lemonesa]

پاسخ : تحلیل و عیب یابی گرداک 952

سلام
اگر منظورتون از 324 اپ امپ LM324 هست اصلا توی این دستگاه 324 نداره

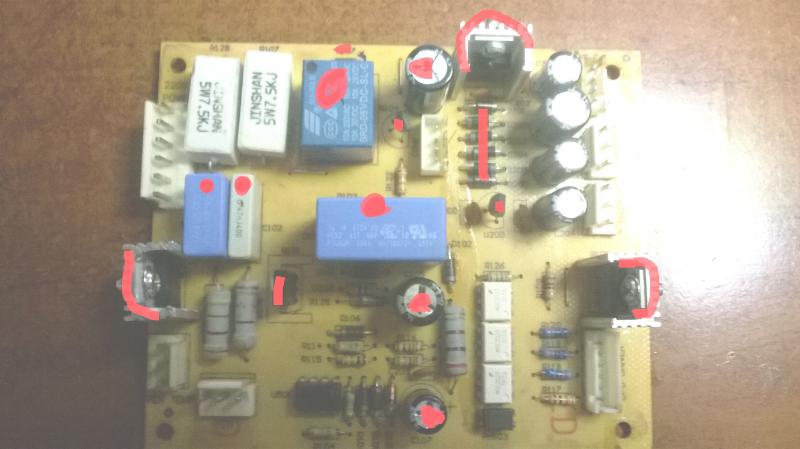

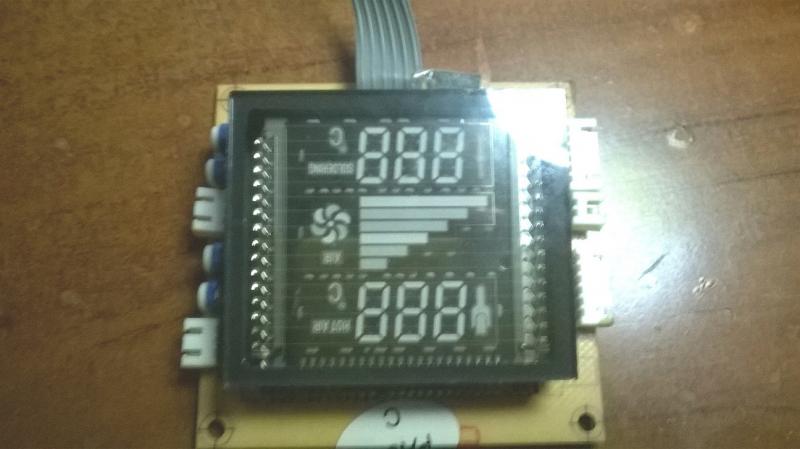

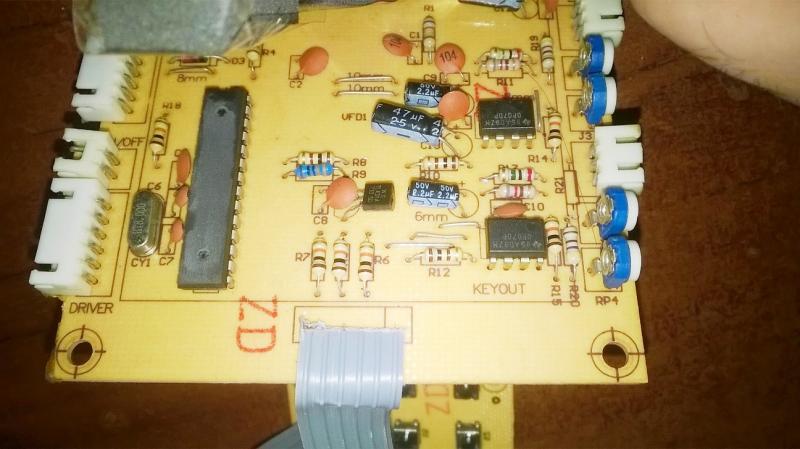

عکس بردها به صورت زیر هست
هر قطعه ای که با رنگ قرمز علامت زدم تعویض شده

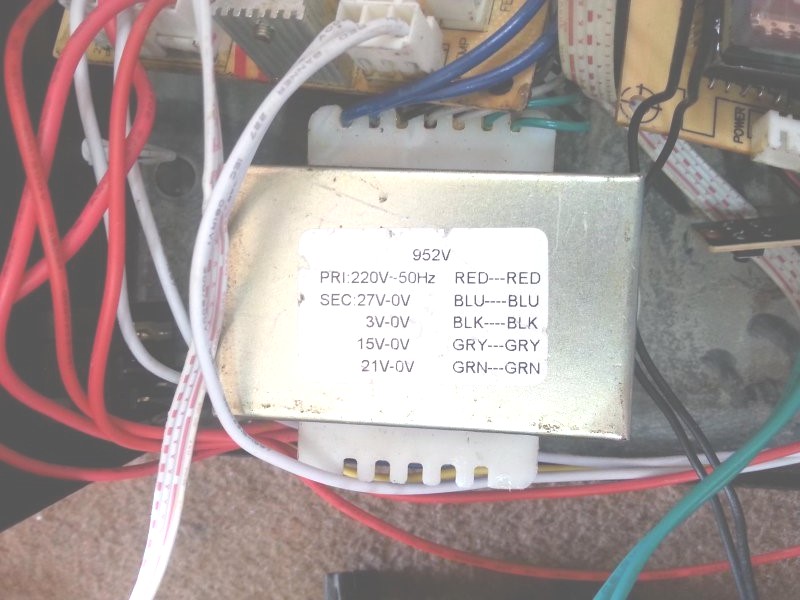

ولتاژ ترانس هم درست بود که به صورت زیر هست

s7.picofile.com/file/8248308500/WP_20160424_005.jpg
s7.picofile.com/file/8248308118/WP_20160424_003.jpg
s6.picofile.com/file/8248307492/WP_20160424_002.jpg
s7.picofile.com/file/8248314418/123e.jpg​



[Lemonesa]

پاسخ : تحلیل و عیب یابی گرداک 952

چرا عکس نمیشه گذاشت ؟



[غزال]

پاسخ : تحلیل و عیب یابی گرداک 952

چرا عکس نمیشه گذاشت ؟

شماره آی سی ها ؟
اینم عکس
روی عکس توضیح بده چکار کردی ؟

سپاس
