تحلیل و عیب یابی گرداک 952 و یاکسان 701 و 702 ( بخش هویه )
دارای دو آی سی HA17324
که همان 324 معروف است که 4 آپ امپ داره
تحلیل و عیب یابی الباقی دستگاه (بخش هیتر ) اینجاhttp://www.irantk.ir/irantk85277/
تحلیل و عیب یابی بخش هویه

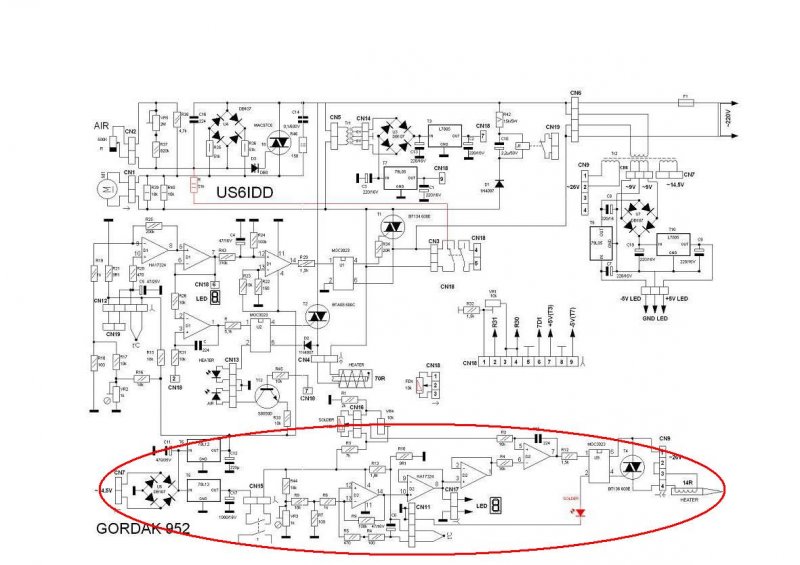

گرداک 952
ولتاژ برق شهر از طریق فیوز به ترانس TR2 اعمال و از خروجی آن با ولتاژهای 14.5 و 9 ولت متناوب جهت تهیه ولتاژ مستقیم 5 – و 5+ و 12+ و از ولتاژ 26 ولت متناوب جهت تغذیه المنت هویه استفاده شده
رگلاتورهای T6 , T5 جهت تهیه ولتاژ 12+ استفاده شده که بنظر اینجانب با توجه به جریان مدار و کلیه جوانب قضیه ، یکی از رگلاتورهای موصوف کافی است یعنی تصور میکنم اگر خروجی دو رگلاتور فوق را بیکدیگر متصل و یکی از آنها را خارج کنید بهتر است ( من دلیل قانع کننده ای برای وجود هر دو رگلاتور موصوف ندیدم.)
با اتصال کنتاکت کلیدی که به سوکت CN15 متصل است ولتاژ 12+ به آپ امپ های D2 بخش هویه اعمال شده و هویه بشرح زیر آماده بهره برداری میگردد .
R44 و پتانسیومتر VR3بعنوان تقسیم کننده ولتاژ از ولتاژ 12 + مقدار 63/. ولت را در دو سر پتانسیومتر داخلی VR3 آماده میکند که قادر به انتخاب و تنظیم صفر تا 63/. ولت جهت رگلاژ نمایشگر حرارت گردیم
سپس R8 , R7 نیز بعنوان مقسم ولتاژ بعدی موجب کاهش ولتاژ انتخابی میشود وحدود 1 درصد از ولتاژ انتخابی را به ورودی منفی آپ امپ ( پایه 13 ) ارسال میکند
از سوی دیگر سنسور حرارت که در هویه قرار دارد و ا ز نوع ترموکوپل است ، متناسب با حرارت هویه ، ولتاژی تولید میکند که از طریق R4, R5 به ورودی مثبت آپ امپ (پایه 12 ) اعمال میشود
( توضیح : دو سیم نازک سوکت هویه ، متعلق به ترموکوپل و دو سی ضخیم تر مربوط به المنت هویه است )
اولین آپ امپ D2 بصورت تقویت کننده تفاضلی استفاده شده بطوریکه از یکطرف پتانسیومتر VR3 ولتاژی را به پایه 13 منتقل میکند و از طرف دیگر ولتاژی که توسط ترموکوپل تولید شده به پایه 12 منتقل میشود تا این قسمت از آپ امپ D2 تفاوت این دو ولتاژ را تقویت کند و در خروجی (پایه 14 ) ظاهر سازد
به این ترتیب در این قسمت دو عمل انجام میشود
1- تقویت تفاضل دو ولتاژ بسیار ضعیف ناشی از کوپلر و پتانسیومتر VR3
2- امکان کالیبره کردن حرارت هویه = زیرا ممکن است هویه بخوبی کار کند و بموقع هم اتوماتیک کند اما نمایشگر آن مثلا حرارت هویه را نصف مقدار واقعی نشان دهد که دراینصورت میتوانید با پتانسیومتر VR3 نمایشگر حرارت را اصلاح و تنظیم و متناسب با حرارت واقعی سازید.
ادامه در پست آتی
