آموزشی: تحلیل و عیب یابی گرداک 952 و یاکسان 701 و 702(هویه و..)

[Lemonesa]

پاسخ : تحلیل و عیب یابی گرداک 952

سلام
تو عکس اولی از بالا (همون که VFD داره )
دوتا OP07DP هست - اون ای سی 28 پین به گمونم اتمگا8 باشه ولی شماره ی روش پاک شده
وسط برد یه به رگولاتور TL431 هست که روی برد خوابیده
پشت برد هم ای سی PT6312BLQ هست
توی این برد چیزی رو تعویض نکردم

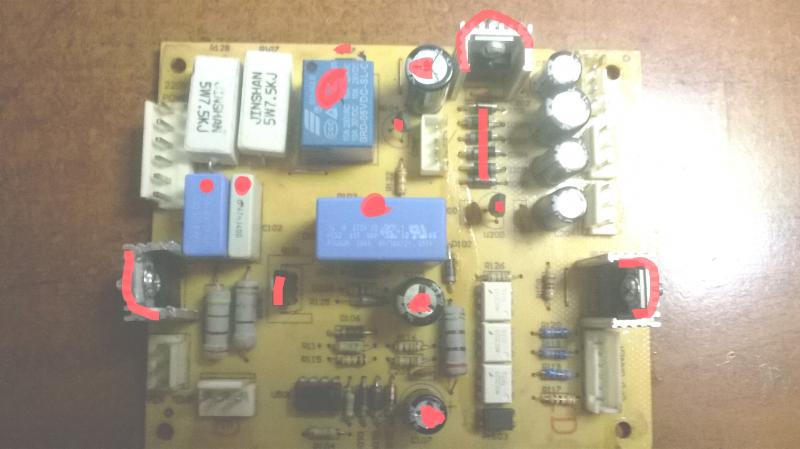

توی برد پاور همون که یه یدونه خازن MKT ابی وسطش هست
هرچیزی که با رنگ قرمز مارک شده تعویض کردم
بعضی خازن ها بی کیفیت بود با جنس بهتر عوض کردم
بعضی از الکترولیت ها هم ورم کرده بود تعویض کردم
سمت چپ برد پایین مقاومت اجری ها و روبروی همون که هیت سینک داره خاطرم نیست تریاکش چی بود ولی BTA16-700 گذاشتم (قویتر شده)
اونیکه هیت سینک نداره BT134 هست
اون بالایی رگولاتور 7805 بود تعویض کردم
سه تا ای سی سفید که پایین برد ردیف شده MOC3023 هست
و پایینش یدونه PC817
لبه ی برد پایین اون خازن گردن کلفت ابی کنار سوکت پاور سه پین FEN یه ای سی HA17393 هست
راستی من شماتیک پیدا کردم ولی همش چک نکردم ببینم
s6.picofile.com/file/8248342484/Gordak_952_v_Power.pdf.html
s7.picofile.com/file/8248342626/Gordak_952_v.pdf.html
توی شماتیک و روی ترانس نوشته شده GPRDAK 952V ولی مال من GORDAK 952D هست



[غزال]

پاسخ : تحلیل و عیب یابی گرداک 952

سلام
تو عکس اولی از بالا (همون که VFD داره )
دوتا OP07DP هست - اون ای سی 28 پین به گمونم اتمگا8 باشه ولی شماره ی روش پاک شده
وسط برد یه به رگولاتور TL431 هست که روی برد خوابیده
پشت برد هم ای سی PT6312BLQ هست
توی این برد چیزی رو تعویض نکردم

توی برد پاور همون که یه یدونه خازن MKT ابی وسطش هست
هرچیزی که با رنگ قرمز مارک شده تعویض کردم
بعضی خازن ها بی کیفیت بود با جنس بهتر عوض کردم
بعضی از الکترولیت ها هم ورم کرده بود تعویض کردم
سمت چپ برد پایین مقاومت اجری ها و روبروی همون که هیت سینک داره خاطرم نیست تریاکش چی بود ولی BTA16-700 گذاشتم (قویتر شده)
اونیکه هیت سینک نداره BT134 هست
اون بالایی رگولاتور 7805 بود تعویض کردم
سه تا ای سی سفید که پایین برد ردیف شده MOC3023 هست
و پایینش یدونه PC817
لبه ی برد پایین اون خازن گردن کلفت ابی کنار سوکت پاور سه پین FEN یه ای سی HA17393 هست
راستی من شماتیک پیدا کردم ولی همش چک نکردم ببینم
s6.picofile.com/file/8248342484/Gordak_952_v_Power.pdf.html
s7.picofile.com/file/8248342626/Gordak_952_v.pdf.html
توی شماتیک و روی ترانس نوشته شده GPRDAK 952V ولی مال من GORDAK 952D هست

درود

تعویض شانسی قطعات اشتباهه و نباید قبل از رفع عیب بیمورد دستکاری میکردی چون ممکنه عیوبی اضافه کرده باشی که رفع آن از عیب اصلی بمراتب دشوارتره

1- ولتاژ خروجی رگلاتورها را نسبت به پایه وسط (گراند ) تست و اعلام کن
2- ببین پایه 4 آی سی HA با پایه گراند رگلاتورها صفر اهمه یا نه ؟
3- ولتاژ بین پایه 4 و 8 آی سی HA چند ولته ؟
الباقی نقشه را هم ارسال کن
فعلا الکی قطعه ای را تعویض نکن که پیچیده تر نشه و ببینم چه دردی داره .

سپاس



[Lemonesa]

پاسخ : تحلیل و عیب یابی گرداک 952

درود

تعویض شانسی قطعات اشتباهه و نباید قبل از رفع عیب بیمورد دستکاری میکردی چون ممکنه عیوبی اضافه کرده باشی که رفع آن از عیب اصلی بمراتب دشوارتره

1- ولتاژ خروجی رگلاتورها را نسبت به پایه وسط (گراند ) تست و اعلام کن
2- ببین پایه 4 آی سی HA با پایه گراند رگلاتورها صفر اهمه یا نه ؟
3- ولتاژ بین پایه 4 و 8 آی سی HA چند ولته ؟
الباقی نقشه را هم ارسال کن
فعلا الکی قطعه ای را تعویض نکن که پیچیده تر نشه و ببینم چه دردی داره .

سپاس

سلام
نقشه اش بقیه نداره فقط همین رو پیدا کردم
ولتاژ بین پین 3و 2 رگولاتور 7805 حدود 5 ولت هست
ولتاژ بین پین 1 و 3 رگولاتور 79L05 هم حدود منفی 5 هست
ارتباطی بین پایه 4 ای سی HA با زمین رگولاتور نیست (مقاومت بی نهایت)
ولتاژ بین پین های 4 و 8 HA پنج و نیم ولت هست
پمپ بادش هم سالم هست



[Lemonesa]

پاسخ : تحلیل و عیب یابی گرداک 952

آقا مشکل رو پیدا کردم
و از برد دیسپلی هست همون بردی که اصلا بهش دست نزدم
چون وقتی که به برد اصلی وصل میکنم 7805 شروع به داغ شدن میکنه گفتم احتمالا یه جایی داره جریان زیادی میکشه
پایه های + و - سوکت پاور در شماتیک نمایشگر اتصال کوتاه هست ولی اینکه کدوم قطعه مشکل پیدا کرده و باعث شده هنوز نمیدونم
فقط امیدوارم از میکروکنترلر و ای سی ال سی یا خود ال سی نباشه



[غزال]

پاسخ : تحلیل و عیب یابی گرداک 952

آقا مشکل رو پیدا کردم
و از برد دیسپلی هست همون بردی که اصلا بهش دست نزدم
چون وقتی که به برد اصلی وصل میکنم 7805 شروع به داغ شدن میکنه گفتم احتمالا یه جایی داره جریان زیادی میکشه
پایه های + و - سوکت پاور در شماتیک نمایشگر اتصال کوتاه هست ولی اینکه کدوم قطعه مشکل پیدا کرده و باعث شده هنوز نمیدونم
فقط امیدوارم از میکروکنترلر و ای سی ال سی یا خود ال سی نباشه

درود

چه راحت مشکلو پیدا کردی

دو سیم هویه و پمپ به کدوم نقطه از نقشه متصله ؟
کدوم رگلاتور داغ میکنه در نقشه مشخص کن ؟
دو پایه ای که اتصال کوتاهه در نقشه کجاست ؟

سپاس



[Lemonesa]

پاسخ : تحلیل و عیب یابی گرداک 952

سلام
تو اون دوتا pdf که اپلود کردم Gordak_952-v اسمش هست
سوکت J2 پایینش هم نوشته POWER پایه های 5 و 6 اتصال کوتاه هست یعنی خروجی رگولاتور 7805
میشه ای سی هیت سینک دار به شماره U201 تو فایل Gordak_952-v_Power
و دو تا سیم های هوای گرم و هویه قلمی به سوکت های J1 و J3 (پاینشون هم نوشته FEN و HAN متصل میشه در فایل Gordak_952-v

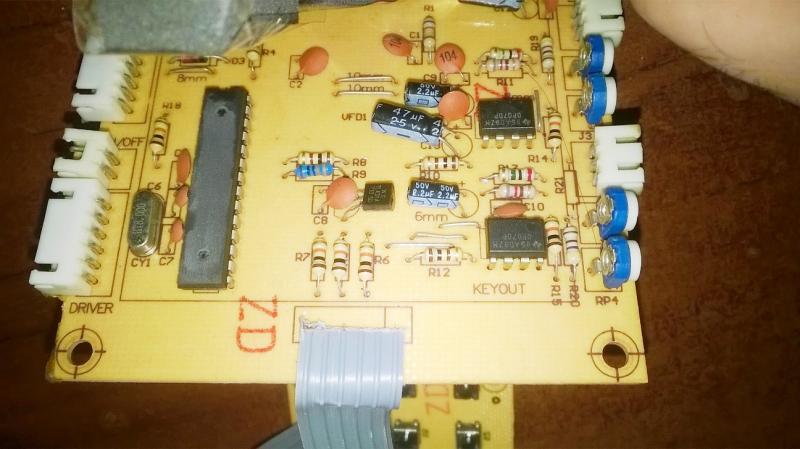

تو عکس زیر کنار 4تا پتانسیومتر های یه سوکت سفید سه پین وسط هست و یدونه دیگه بالا
حالا کدوم مال هیتر کدوم هویه است

اون قطعه ای که داغ میشه همینی هست که هیت سینک داره و بالا ست (تو عکس زیر)

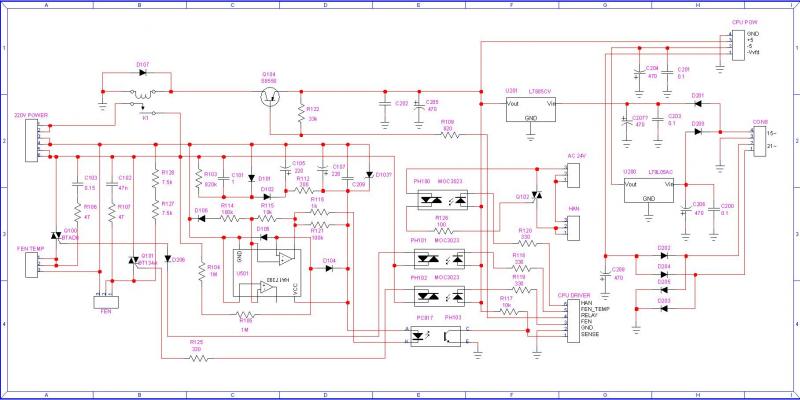

شماتیک ها رو هم علامت زدم تو ادرس زیر هست
s7.picofile.com/file/8248470276/Gordak_952_v_24.jpg
s6.picofile.com/file/8248470342/Gordak_952_v_Power_25.jpg



[غزال]

پاسخ : تحلیل و عیب یابی گرداک 952

سلام
تو اون دوتا pdf که اپلود کردم Gordak_952-v اسمش هست
سوکت J2 پایینش هم نوشته POWER پایه های 5 و 6 اتصال کوتاه هست یعنی خروجی رگولاتور 7805
میشه ای سی هیت سینک دار به شماره U201 تو فایل Gordak_952-v_Power
و دو تا سیم های هوای گرم و هویه قلمی به سوکت های J1 و J3 (پاینشون هم نوشته FEN و HAN متصل میشه در فایل Gordak_952-v
تو عکس زیر کنار 4تا پتانسیومتر های یه سوکت سفید سه پین وسط هست و یدونه دیگه بالا
حالا کدوم مال هیتر کدوم هویه است

اون قطعه ای که داغ میشه همینی هست که هیت سینک داره و بالا ست (تو عکس زیر)
شماتیک ها رو هم علامت زدم تو ادرس زیر هست
s7.picofile.com/file/8248470276/Gordak_952_v_24.jpg
s6.picofile.com/file/8248470342/Gordak_952_v_Power_25.jpg

درود

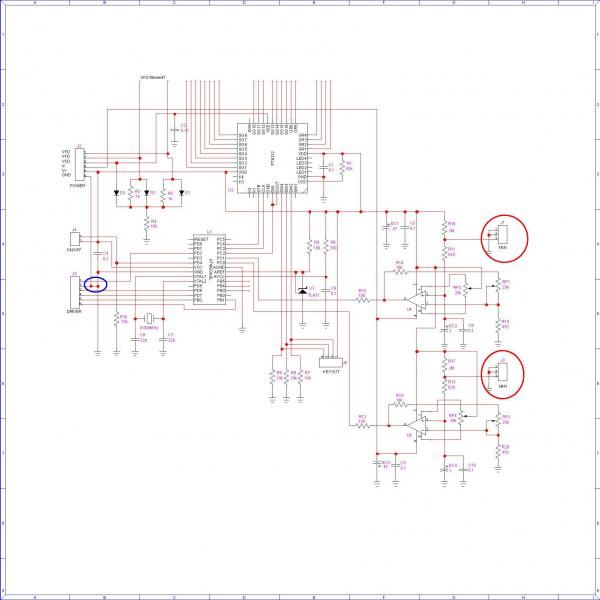

پین 5 و 6 مطابق نقشه باید شورت باشه و دلیلش را با بیضی آبی مشخص کردم
سوکت هایی که بعنوان هویه مشخص کردی اشتباهه و محل سنسوره

لطفا مجددا سوالات را با دقت پاسخ بده
ضمنا سوکت j2 حاوی پین 5 و 6 به چه نقاطی در خارج از این برد متصل شده

متاسفانه وقت آزاد زیادی ندارم و با توجه به اینکه دستگاه نزد شماست و براحتی میتونی نقاط و سوکت های نقشه را مشخص کنی لذا حتی المقدور پین سوکت ها را روی نقشه مشخص کن تا بتونم در زمان کمتری بررسی کنم

عمده گزارش اخیر شما برای گمراه کردن من خوب بوده لذا با دقت پاسخ بده تا درستش کنیم
اینم نقشه بعدی
بنابرین مهمترین بخش گزارش این باشه که پین سوکت ها را مشخص کنی که به چه نقاطی متصل شده تا عیب قابل بررسی بشه ولی حتما درست میشه

سپاس



[Lemonesa]

پاسخ : تحلیل و عیب یابی گرداک 952

سلام
اقای غزال دو پینی که اتصال کوتاه شده و شما با علامت بیضی ابی مشخص کرده اید حاوی ولتاژ با جریان دی سی است
که یک خازن دقیقا بالای همان بیضی وجود دارد(در حالت دی سی مدار باز)
اون دو سوکت که علامت گذاری کردم برای فیدبک هیتر و هویه است
سوکت جی دو
پینهای یک و دو 3.3 ولت AC از ترانس امده و به نمایشگر میرود و 4 تا پین دیگه اش تو شکل زیر مشخص کردم که به j2 میرود



[غزال]

پاسخ : تحلیل و عیب یابی گرداک 952

سلام
اقای غزال دو پینی که اتصال کوتاه شده و شما با علامت بیضی ابی مشخص کرده اید حاوی ولتاژ با جریان دی سی است
که یک خازن دقیقا بالای همان بیضی وجود دارد(در حالت دی سی مدار باز)
اون دو سوکت که علامت گذاری کردم برای فیدبک هیتر و هویه است
سوکت جی دو
پینهای یک و دو 3.3 ولت AC از ترانس امده و به نمایشگر میرود و 4 تا پین دیگه اش تو شکل زیر مشخص کردم که به j2 میرود

درود

در خصوص پین 5 و 6 سوکت j2 حق باشماست عذرحواهی میکنم
متاسفانه وقت آزاد ندارم و صرفنظر از پیر چشمی با عجله بررسی کردم و خازن c4 را ندیده بودم و همچنین یکی گراند و دیگری ولتاژ تغذیه است نمیتونه شورت باشه

اما خطای هویه را اصلاح فرمودی و گزارش اخیر را با اطلاعات کاملتری تنظیم کردی
ابتدا خازن EC1 را آزاد کن و ببین شورتی پایه 5 و 6 سوکت J2 رفع میشه یا نه
اگه نشد پایه VCC آی سی ( U1 ( ATMEG را آزاد کن البته بهتره پایه آی سی را مستقیما آزاد نکنی بلکه مداری که به این پایه منتهی میشه آزاد کن که راحت تره و ببین شورتی رفع میشه یا نه ؟
اگه نشد با آزاد کردن پایه های VDD آس سی U2 رفع میشه که دراینصورت سوخته و البته احتمالش ضعیفه و اگه قبل از دستکاری شورت شده باشه خازن خرابه
ضمنا شماره پین های J2 و سوکتی که در نقشه مشخص فرمودی هماهنگ نیست که منجر به خطای احتمالی نصب معگوس میشه لذا ببین اگر بصورت معگوس نصب کردی اصلاح کن

قبل از آزاد کردن 3 مورد فوق میتونی گرمای خازن و دو آی سی را تست کنی یعنی هر کدوم داغ کنه همون سوخته
اگه تست گرما نتیجه بخش نبود 3 مورد یاد شده را بترتیبی که عرض شد تک تک آزاد کن تا قطعه معیوب پیدا بشه

فعلا این تست ها را انجام بده تا بعد

سپاس



[Lemonesa]

پاسخ : تحلیل و عیب یابی گرداک 952

سلام
از نظر سوکت ها مطمئن هستم چون به گونه ای طراحی شده اند که برعکس جا نمیرود
و دو سیم اضافی که از ترانس به سوکت اضافه میشه و 6 پین را تشکیل میدهد به وضوح معلوم است چون سیم های ترانس که به سوکت امده مشکی است
درحالی که 4 سیم دیگر فلت سفید است
خازن 47 میکرو را خارج کردم ولی تغییری ایجاد نشد
امکان جدا سازی پینهای تغذیه u1 وجود نداشت و من مرحمت کردم و ترکش را یک میلی متر بریدم:30000000: ولی همچنان اتصال برقرار است
باید برای یو دو هم همین کار را انجام دهم چون smd است و هوای گرم من هم خراب
اگر مشکل از این باشد در بازار یافت میشود ؟
