آموزشی: تحلیل و عیب یابی محافظ یخچال

[HS13&86]

سلام خدمت اساتید محترم
یک دستگاه محافظ دو منظوره یخچال و کامپیوتر هست که وقتی زیر بار میره مکرر قطع و وصل میکنه
خازن ورودی 680 تعویض شد ولی تاثیری بر روی مشکل نداشت
ممنون میشم برای تعمیرش راهنماییم کنید
مشاهده فایل‌پیوست 176615

سلام و درود، این مشکل معمولا به دلیل ضعیف بودن برق شبکه یا ضعیف بودن سیم ها و اتصالات می افتد.
محافظ رو تو یه منطقه دیگه هم تست کنین اگه باز هم درست نشد،
ترانزیستور و زنر ها رو عوض کنین.
موفق و پیروز باشید.



[غزال]

سلام و درود، این مشکل معمولا به دلیل ضعیف بودن برق شبکه یا ضعیف بودن سیم ها و اتصالات می افتد.
محافظ رو تو یه منطقه دیگه هم تست کنین اگه باز هم درست نشد،
ترانزیستور و زنر ها رو عوض کنین.
موفق و پیروز باشید.

درود

آفرین

بخش اول پاسخ کاملا درسته.
اساسا ساختار محافظ بگونه ای است که بروز چنین ایرادی در آن محال است که زیر بار معیوب و بدون بار سالم باشه .
لذا بخش دوم یعنی تعویض قطعات نیاز نداره

ضمنا بجای تست محافظ در منطقه دیگه که سیمکشی و ولتاژ مناسبی داشته باشه میتونی با یک بار سبک مانند لامپ کم مصرف کمتر از حدود ۵۰ وات تست کنی که می بینی محافظ مشکلی نداره.

سپاس



[hossein1354]

سلام به استاد غزال

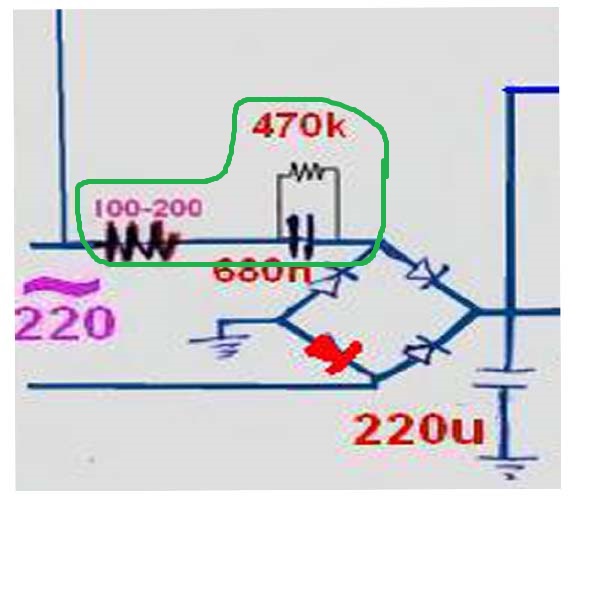

استاد قطعاتی که خط کشیدم دورش کارش کم کردن ولتاژ 220 است یا کار دیگری انجام می دهد



[hossein1354]

سلام استاد
در پست 57 تحلیل و عیب یابی محافظ یخجال
درباره یکسو کردن قبل از D5 بود که کمی قابل فهم نیست
مشاهده فایل‌پیوست 176884
این دیودی که مشخص کردین سیکل منفی را یکسو می کنه
ایا مسری را که کشیدم درست است اگر درست نیست شما با کشیدن شکل چگونگی یکسو را رسم کنید ممنون از محبت شما بزرگوار

[h=2][/h]
[h=2][/h]



[غزال]

سلام استاد
در پست 57 تحلیل و عیب یابی محافظ یخجال
درباره یکسو کردن قبل از D5 بود که کمی قابل فهم نیست
مشاهده فایل‌پیوست 176884
این دیودی که مشخص کردین سیکل منفی را یکسو می کنه
ایا مسری را که کشیدم درست است اگر درست نیست شما با کشیدن شکل چگونگی یکسو را رسم کنید ممنون از محبت شما بزرگوار

[h=2][/h]
[h=2][/h]

درود

ابتدا جناب fixsrop پاسخ را اعلام فرمایید و تاپیک را ناقص نکنید.
از طرفی پاسخ ندادن به راهنما ، توهین به وی محسوب میشه.

اما پاسخ سوالات شما
بله خازن ۶۸۰ نانو و مقاومت ۱۰۰ الی ۲۰۰ اهم بمنظور کاهش ولتاژ استفاده شده
و فایلی که بابت سوال دوم ارسال فرمودید قابل استفاده نیست و مجددا فایل زیر را ارسال فرمایید تا سوال شما مشخص بشه.

مشاهده فایل‌پیوست 176884

سپاس



[hossein1354]

سلام استاد دست درد نکنه
استاد خازن موجود که گفتم چه کاری انجام می ده این خازن چلو شک برق 220 را می گیرد
این هم عکس دوم



[غزال]

سلام استاد دست درد نکنه
استاد خازن موجود که گفتم چه کاری انجام می ده این خازن چلو شک برق 220 را می گیرد
این هم عکس دوم
مشاهده فایل‌پیوست 176885

درود

بابت این جمله که فرمودی

استاد خازن موجود که گفتم چه کاری انجام می ده این خازن ( خازن ۶۸۰ نانو) چلو شک برق 220 را می گیرد

اگر جمله خبری است دراینصورت بابت تحلیل و انتقال دانش خود که به اطلاعم رساندی از شما ممنونم
و اگه جمله سوالی است و سوال کردی ، در اینصورت در پست قبل پاسخ دادم که موجب افت ولتاژ میشه.

در خصوص یکسوسازی این بخش از نقشه به دو طریق یکسو میکنه
۴ دیود در یکسوسازی تمام موج استفاده میشه
و یک دیود که با قلم قرمز مشخص کردم یکسوسازی نیم موج را بعهده داره تا نمونه ای از ولتاژ شبکه تهیه کنه.

سپاس



[hossein1354]

سلام استاد
منظور شما از افت ولتاژ کم کردن ولتاژ است
مگه ولتاژ از خازن عبور می کنه ولتاژ باید از مقاوت عبور کرده و ولتاژ کم کنه درسته ؟
شما بزرگوار می گید که دیود قرمز رنگ نیم سیک را یکسو می کنه دیود موازی با آن چه کاره است؟
بعد نیم سیک منفی را یکسو می کنه؟
ممنون از شما بزرگوار



[غزال]

سلام استاد
منظور شما از افت ولتاژ کم کردن ولتاژ است
مگه ولتاژ از خازن عبور می کنه ولتاژ باید از مقاوت عبور کرده و ولتاژ کم کنه درسته ؟
شما بزرگوار می گید که دیود قرمز رنگ نیم سیک را یکسو می کنه دیود موازی با آن چه کاره است؟
بعد نیم سیک منفی را یکسو می کنه؟
ممنون از شما بزرگوار

درود

اطلاعات و بضاعت علمی من همونه که عرض کردم و اگه اشتباه میکنم بدلیل ضعف علمی است و مجبور نیستی بپذیری .
کمااینکه دیودی موازی با دیود قرمز نمی بینم ولی شما می بینی .

سپاس



[hossein1354]

اطلاعات و بضاعت علمی من همونه که عرض کردم و اگه اشتباه میکنم بدلیل ضعف علمی است و مجبور نیستی بپذیری
به استاد غزال
من می دونم که شما اطلاعات خوبی دارید
من چیزی نمدانم با دلیل ان موضوع را بیان کنید کار یه استاد یا معلم همینه که شاگردش چیزی نفهمید جور دیگری بگه که بفهمه

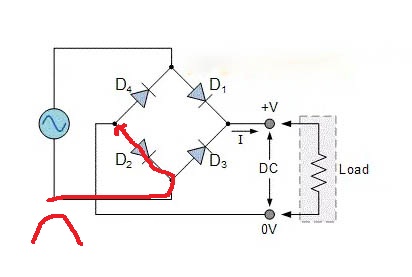

من با شکل برای شما توضیع دادم اگه اشتباه شما بگید سیگنال از این قسمت حرکت می کنه و به این قسمت وارد میشه تا ما متوجه بشیم
منظورم که موازی در ظاهر موازی است
سیگنال منفی از D2 عبور میکنه از D3 و D4 نمی تونه عبور کنه یا به زمین برود یا خازن باشد از خازن عبور کرده و از D1 عبور کنه
این چیزی که گفتم درسته اگه اشتباه درستش شما بمن بگید تا چیزی از شما یاد بگیریم

بعد شما بقیه سوال منه جواب ندادید
اگه راضی نیستی جواب بدید مشکلی من همیشه به شما افتخار می کنم مقداری علمی که دارید به ما می گید من خیلی از شما استفاده کردم
باز از شما متشکرم
