تحلیل و روش عیب یابی منبع تغذیه 0 - 30 ولت 3 آمپر

[خادم مقدم]

پاسخ : تحلیل منبع تغذیه 0 - 30 ولت 3 آمپر

مثلا مثل این مورد
و یک سول دیگه.
اگه در این مورد ورودی نان اینورتینگ در یک لحظه بیشتر یا کمتر از مقدار محدوده ولتاژ اعمال شده باشد مثلا صفر یا 50- ولت شود. چه اتفاقی بیش می آید.اینورتینگ اگر در چنین شرایطی قرار گیرد چه اتفاقی میافتد؟ مثلا به اشباع مثبت یا منفی میرود ، خطایی رخ میدهد و به صورت رندم عمل میکند یا کلا میسوزد؟
با تشکر



[غزال]

پاسخ : تحلیل منبع تغذیه 0 - 30 ولت 3 آمپر

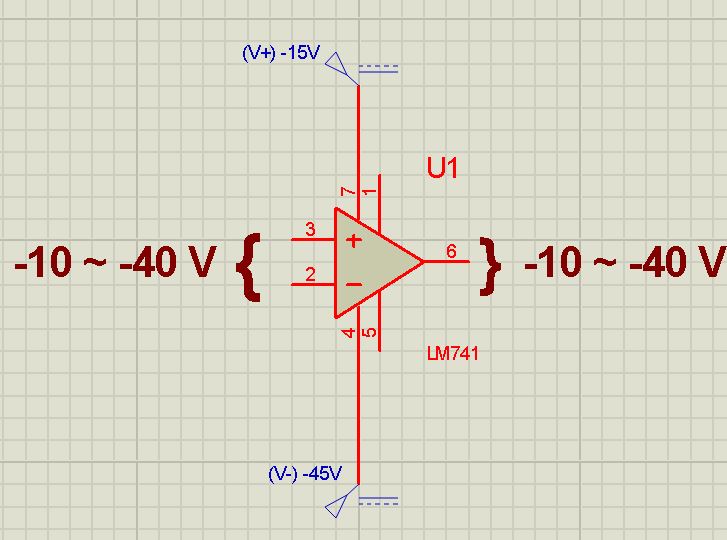

مثلا مثل این مورد مشاهده فایل‌پیوست 83511
و یک سول دیگه.
اگه در این مورد ورودی نان اینورتینگ در یک لحظه بیشتر یا کمتر از مقدار محدوده ولتاژ اعمال شده باشد مثلا صفر یا 50- ولت شود. چه اتفاقی بیش می آید.اینورتینگ اگر در چنین شرایطی قرار گیرد چه اتفاقی میافتد؟ مثلا به اشباع مثبت یا منفی میرود ، خطایی رخ میدهد و به صورت رندم عمل میکند یا کلا میسوزد؟
با تشکر

سلام

تغذیه پایه 7 و 4 درسته ولی تلقی شما از عملکرد آپ امپ ناصحیحه
اینجا مطالعه فرمایید
http://www.irantk.ir/showthread.php?t=28106&p=181027&viewfull=1#post181027

و یا اینجا
http://www.irantk.ir/showthread.php?t=36058&p=190964&viewfull=1#post190964



[خادم مقدم]

پاسخ : تحلیل منبع تغذیه 0 - 30 ولت 3 آمپر

سلام

تغذیه پایه 7 و 4 درسته ولی تلقی شما از عملکرد آپ امپ ناصحیحه
اینجا مطالعه فرمایید
http://www.irantk.ir/showthread.php?t=28106&p=181027&viewfull=1#post181027

و یا اینجا
http://www.irantk.ir/showthread.php?t=36058&p=190964&viewfull=1#post190964

ممنون از پاسختون:rose:
ولی بنده هرچند کم ولی اطلاعات ناچیزی از عملکرد آپ امپ دارم.
فقط مشکل کار اینجاست در مداری که طراحی کردم در لحظه اول ولتاژ ورودی NON INVERTING و INVERTING کوچک تر از ولتاژ منفی تغذیه (پایه 4 ) میشود.
و در قسمت دیگری از مدار برعکس یعنی ولتاژ NON INVERTING و INVERTING هر دو برای چند لحظه (حدود 1 ثانیه)
بالاتر از ولتاژ تغذیه (پایه 7) میشود.
چون ولتاژ ورودی آپ امپ مورد نظر (پایه 2و3) (براساس دیتا شیت قطعه) باید در محدوده ی 30± ولت نسبت به ولتاژ رفرنس دیتا شیت که همان صفر ولت است قرار گیرد حال اگر به طور مثال ولتاژ منفی تغذیه 15+ باشد و ولتاژ ورودی آپ امپ (INVERTING)برای لحظه ای به صفر برسد چون این محدوده نقض شده رفتار آپ امپ در این لحظه چیست؟
آیا به طور معمول به سمت اشباع منفی میرود یا بلایی سرش می آید؟



[غزال]

پاسخ : تحلیل منبع تغذیه 0 - 30 ولت 3 آمپر

ممنون از پاسختون:rose:
ولی بنده هرچند نکم ولی اصلاعات ناچیزی از عملکرد آپ امپ دارم.
فقط مشکل کار اینجاست در مداری که طراحی کردم در لحظه اول ولتاژ ورودی NON INVERTING و INVERTING کوچک تر از ولتاژ منفی تغذیه (پایه 4 ) میشود.
و در قسمت دیگری از مدار برعکس یعنی ولتاژ NON INVERTING و INVERTING هر دو برای چند لحظه (حدود 1 ثانیه)
بالاتر از ولتاژ تغذیه (پایه 7) میشود.
چون ولتاژ ورودی آپ امپ مورد نظر (پایه 2و3) (براساس دیتا شیت قطعه) باید در محدوده ی 30± ولت نسبت به ولتاژ رفرنس دیتا شیت که همان صفر ولت است قرار گیرد حال اگر به طور مثال ولتاژ منفی تغذیه 15+ باشد و ولتاژ ورودی آپ امپ (INVERTING)برای لحظه ای به صفر برسد چون این محدوده نقض شده رفتار آپ امپ در این لحظه چیست؟
آیا به طور معمول به سمت اشباع منفی میرود یا بلایی سرش می آید؟

سلام

اگر مشکل شما با تبدیل ورودی به مقادیر متعارف حل میشه

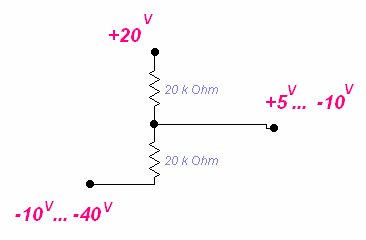

اگر مطابق مدار خودتون ورودی آپ امپ 10 - الی 40 - ولته میتونی از مدار زیر استفاده کنی
بطوریکه دو مقاومت 20 کیلو سری میکنی و به سر ابتدایی 20 ولت و به سر انتهایی همون ورودی غیر عادی و نامناسب آپ امپ را میدی که مثلا 10- الی 40 - است
حالا سر وسط دو مقاومت بهت ولتاژ 10- الی 5+ میده که به ورودی آپ امپ میدی و حالا میتونی ولتاژ 15 ولت به تغذیه آپ امپ بدی و لقمه را پیچ و تاب ندی .

نمیدونم منظور و مشکلتو فهمیدم یا نه ؟
اینم جمالش


حالا تغذیه نرمال و معمول به آپ امپ بده
و یا از پتانسیومتر بجای دو مقاومت استفاده کن تا هر ولتاژی میخوای بدون محاسبه درست کنی و نهایتا با اندازه گیری اهمی سرهای پتانسیومتر ، دو مقاومت ثابت جایگزین کن

سپاس



[خادم مقدم]

پاسخ : تحلیل منبع تغذیه 0 - 30 ولت 3 آمپر

سلام
مشکلم حل شد .
ممنون



[adel_s51]

پاسخ : تحلیل منبع تغذیه 0 - 30 ولت 3 آمپر

دوست گرامی اولا تشکر و سپاس بابت این تحلیل کامل و جامعت .ضمنا لطف کنید نقشه فیبر مدار چاپی اونو همراه با لیست قطعات بگذارید



[خادم مقدم]

پاسخ : تحلیل منبع تغذیه 0 - 30 ولت 3 آمپر

دوست گرامی اولا تشکر و سپاس بابت این تحلیل کامل و جامعت .ضمنا لطف کنید نقشه فیبر مدار چاپی اونو همراه با لیست قطعات بگذارید

سلام
مثل این که پستو از اول دنبال نکردی چون قطعا این لینکو میدیدی ولی به هر حال اینم لینک مربوطه
http://www.irantk.ir/showthread.php?t=1075&page=1
موفق باشی.



[amirna3r]

پاسخ : تحلیل منبع تغذیه 0 - 30 ولت 3 آمپر

دیود D11 یه دیود هرزگرد نیست؟



[amirjazire]

پاسخ : تحلیل منبع تغذیه 0 - 30 ولت 3 آمپر

با سلام و خسته نباشید
و البته غذر خواهی از استاد غزال بزرگوار بابت تاخیر در جواب دادن به سوالی که مطرح کردن
یکی از وظایف دیود محدود کردن ولتاژ فکر کنم اینجام به همین منظور استفاده شده که ولتاژ دو سر خازن محدود کنه
البته مطمئن نیستم اگه اشتباه راهنمایی کنید استاد
ممنونم



[غزال]

پاسخ : تحلیل منبع تغذیه 0 - 30 ولت 3 آمپر

دیود D11 یه دیود هرزگرد نیست؟

سلام
بله تقریبا .
مشروحا عملکرد آنرا توضیح دهید

سپاس
