با سلام :

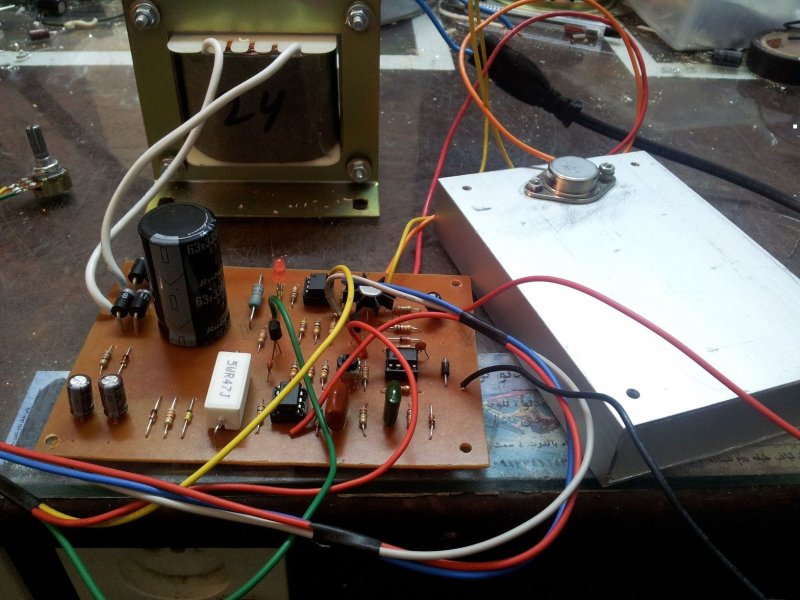

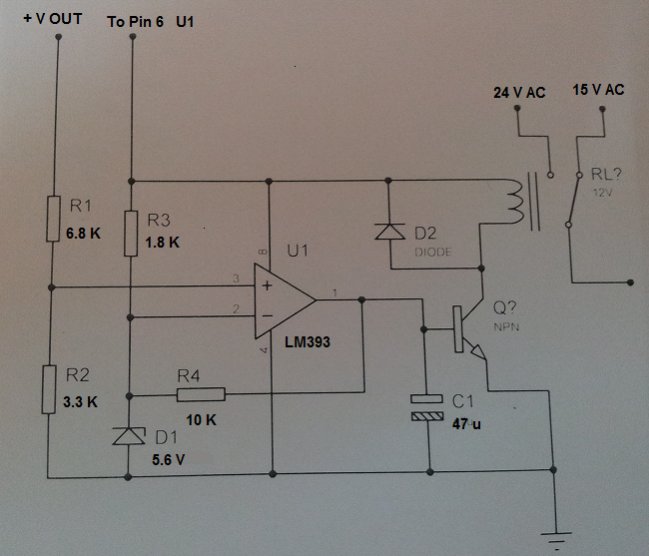

استاد گرامی ، حقیر با توجه به آموزش ها و راهنمایی های شما استاد بزرگوار برای کاهش حرارت ترانزیستور 2N3055 در ابتدا از ترانس 24 ولت یک خروجی 15 ولت هم بیرون آوردم . سپس مداز مقایسه کننده ی ولتاژ زیر را با راهنمایی های شما طراحی کردم که عملکرد آن به این صورت است که : تا زمانی که ولتاژخروجی منبع تغذیه زیر 17 ولت است از سر 15 ولت ترانس کاهنده تغذیه میشود ، ولی به محض اینکه ولتاژ خروجی از 17 ولت بیشتر شد مدار مقایسه کننده فعال شده و با تحریک رله سر 24 ولت ترانس به مدار وصل میشود . با این شیوه حرارت ترانزیستور خروجی به شدت کاهش میابد . حال مزاحم شدم که شما استاد ارجمند قبول زحمت نموده و مدار زیر را بررسی کنید و با راهنمایی های داهیانه خود این شاگرد کوچکتان را مورد لطف قرار دهید . بسیار سپاسگذارم
مشاهده فایل‌پیوست 107154
آفرین
ایده کارآمد و خوبی است اما اشکالات آن بشرح زیر است
1- مقاومت R4 اشکال داره زیرا اگر بابت نقش اشمیت تریگر منظور شده باشه در اینصورت اولا باید به ورودی مثبت متصل بشه نه ورودی منفی
ثانیا باید بتونه ولتاژ زینر را متاثر کنه
ازآنجاکه 10 کیلو نمیتونه جریان لازم را تامین کنه لذا اثر بسیار ضعیفی داره و بدرستی کار نمیکنه و لذا باید R4 کوچکتر هم بشه تا جریان کافی برای تغییر ولتاژ زینر را تامین کنه که صحیح نیست
بنابرین درصورتیکه ورودی های آپ امپ و کنتاکت رله جابجا بشه دراینصورت باید از تقسیم ولتاژ بجای زینر استفاده کنی تا از یکسو R4 با مقدار بزرگ مثلا 100 کیلو هم بتونه بدرستی عمل کنه و ثانیا برای تحقق اشمیت تریگر نیاز به جریان قابل توجه نداشته باشیم که برای این منظور از خروجی آپ امپ بکشیم و به آپ امپ فشار بی موردی وارد کنیم
لذا با وجود زینر باید جریان قابل توجهی از خروجی آپ امپ برای تغییر ولتاژ زینر مصرف کنیم تا نقش موثری داشته باشه که درست نیست
اما اگه میخوای ورودی ها بهمین صورت باشه و از زینر در ورودی منفی استفاده کنی دراینصورت باید R4 را حذف و یک مقاومت 100 کیلو بین خروجی آپ امپ و ورودی مثبت نصب کنی
2- با شرایط حاضر ترانزیستور ? Q بلافاصله میسوزه چون خروجی آپ امپ مستقیما به بیس امیتر اعمال شده و لذا اگر های بشه ولتاژ تغذیه آپ امپ به بیس امیتر اعمال میشه و میسوزه و پس از آن آپ امپ هم میسوزه بنابرین باید بیس آن با یک مقاومت 4/7 کیلو سری بشه تا نسوزه
اگه میخوای خودت از این منبع تغذیه استفاده کنی بهتره از یک کلید ساده بجای مدار فوق استفاده کنی
زیرا هرچه امکانات غیر ضروری دستگاهها بویژه دستگاه اندازه گیری کمتر باشه دراینصورت احتمال خرابی و صدمه آنها هم کمتر میشه بخصوص که غالبا تعمیرکاران الکترونیک به ولتاژ کمتر از 15 ولت نیاز دارند
سپاس
