تحلیل ساده یکسوسازهای نیم موج و تمام موج

[غزال]

استاد اگه بخوایم مداری شبیه مدار مورد بحث بکشیم باید توی یه شاخه فقط دیود یا دیود سری با یه مقاومت بذاریم و توی شاخه دیگه دیود رو با یه مقاومت یا پتانسیومتر سری کنیم. اینجوری اختلاف پتانسیومتر دو سر دیودها قابل کنترل میشه. فعلاً این اومده توی ذهنم کاملاً خام هست
(استاد ببخشین دیر کردم دختر کوچیکم لج آورده بود!! خخخ)

درود

قصد داریم تفاوت عملکرد دیود های موازی بدون تمهیدات رو با دیودهای موازی که با تمهیدات مقاومت سری مجهز کرده ایم مقایسه کنیم

بنابرین ابتدا باید دو دیود را موازی کنیم اما تفاوت ولتاژ دو دیود د حالت فوروارد فوق العاده ناچیزه و آزمایشات رو دشوار میکنه و تجهیزات اندازه گیری دقیقی میخواد
لذا دو دیودی نیاز دارید که تفاوت ولتاژ قابل توجهی داشته باشند
مثلا بجای یکی از دیودها دو دیود استفاده میکنیم که یکی ژرمانیم باشد و به این ترتیب این دو دیود با ولتاژ هدایت ۹. را بعنوان یک دیود فرض میکنیم و با دیود دیگه موازی میکنیم
حالا اختلاف ولتاژ این دیود و دیود مفروض ۲. ولته و با تست های ساده ای به مقصود میرسیم
پس ببین ژرمانیم پیدا میکنی یا نه ؟
اگه پیدا نکردی اشکال نداره با اختلاف ۷. وات ازمایش میکنیم

سپاس

اگه بدون مقاومت سری و بدون آمپرمتر که احتمالا دو تا نداری بخواهیم بفهمیم جریان دیودها به چه میزانی هست میتونی بار پرقدرت مثلا لامپ اتومبیل بجای بار ۱ کیلو متصل کنی ( یا هر باری که موجب گرم شدن دیود بشه) و با ولتاژ منبع معقول و متناسب مثلا ۱۲ ولت تست کنی که نسوزه
و ببین آیا دو دیود سری هم داغ میکنه یا فقط d3 داغ میکنه

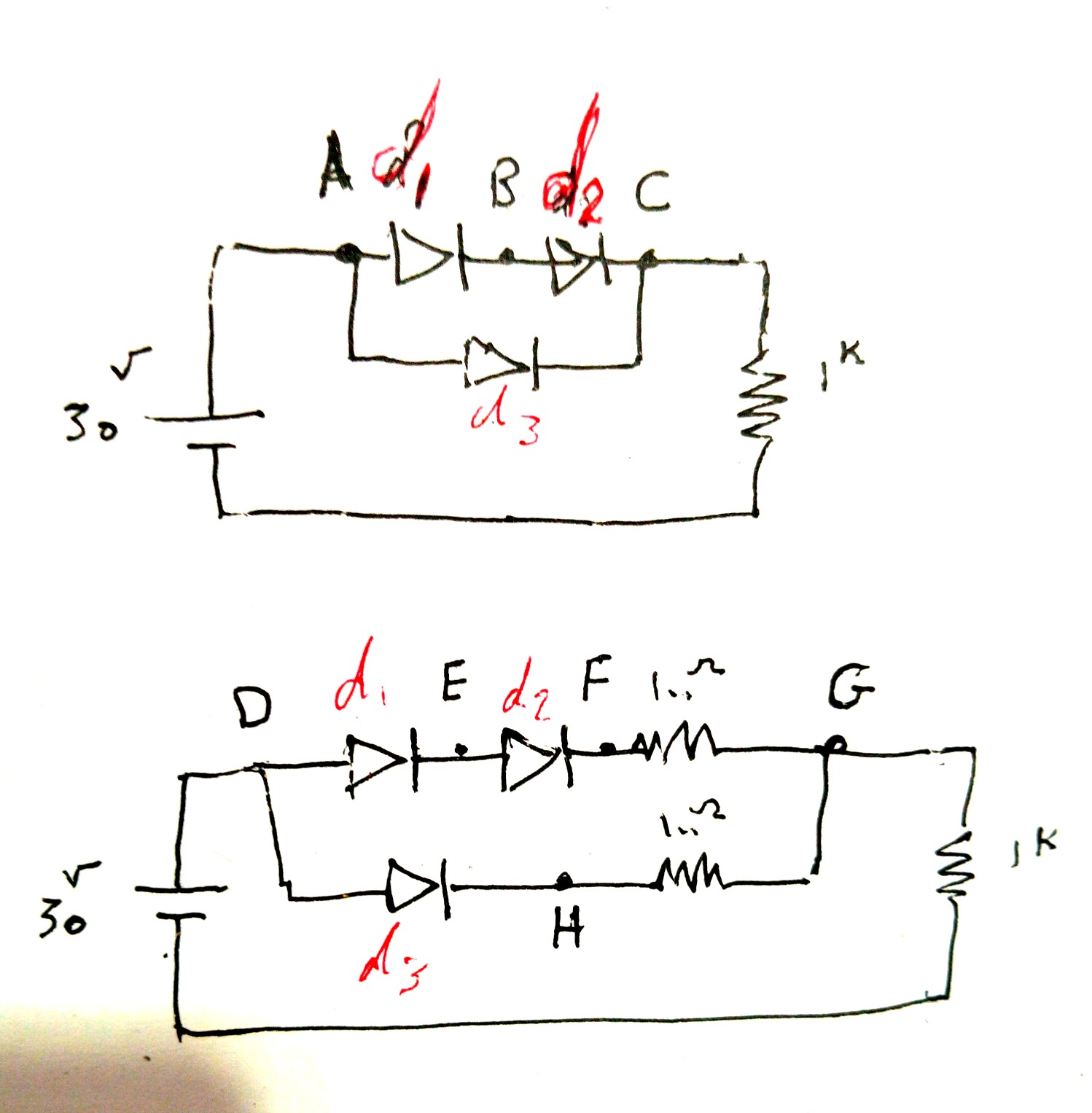

بعد مدار شکل زیر که مقاومت سری نداره را تست کن



[مجید89]

توی قطعاتم نداشتم.
یه چند تا بورد تلفن و پاور خراب داشتم. همه دیودهایی که شبیه زنر بودن رو تست کردم. ولتاژ هدایت هیچ کدوم 0.2 نبود. متأسفانه توی اونها هم پیدا نکردم.
با دیودهای 4007 تست کنم؟

استاد منبع 30 ولتی ندارم. یه منبع تغذیه دارم که تا حدود 16 ولت رو بهم میده و البته حدود یه آمپر. (این همون منبعی هست که توی تاپیک تحلیل منبع تغذیه 0-30 ولت 3 آمپر تشریح فرمودین و من مونتاژش کردم اما بخاطر ضعیفتر بودن ترانسی که استفاده کردم الان منبع 0-16 ولت زیر 1 آمپر دارم. exercise )



[غزال]

توی قطعاتم نداشتم.
یه چند تا بورد تلفن و پاور خراب داشتم. همه دیودهایی که شبیه زنر بودن رو تست کردم. ولتاژ هدایت هیچ کدوم 0.2 نبود. متأسفانه توی اونها هم پیدا نکردم.
با دیودهای 4007 تست کنم؟

استاد منبع 30 ولتی ندارم. یه منبع تغذیه دارم که تا حدود 16 ولت رو بهم میده و البته حدود یه آمپر. (این همون منبعی هست که توی تاپیک تحلیل منبع تغذیه 0-30 ولت 3 آمپر تشریح فرمودین و من مونتاژش کردم اما بخاطر ضعیفتر بودن ترانسی که استفاده کردم الان منبع 0-16 ولت زیر 1 آمپر دارم. exercise )

درود

هم ولتاژ دیود بزرگ میشه و هم منبع کوچکتر
در قبال افت دیودها باید ولتاژ منبع بالا باشه که افت دیودها ناچیز بنظر برسه
ولی اشکال نداره
با باری تست کن که دیود داغ بشه ببین کدوم دیود داغ میشه؟
و ولتاژ AB, AC ,BC را گزارش کن

سپاس



[مجید89]

درود

هم ولتاژ دیود بزرگ میشه و هم منبع کوچکتر
در قبال افت دیودها باید ولتاژ منبع بالا باشه که افت دیودها ناچیز بنظر برسه
ولی اشکال نداره
با باری تست کن که دیود داغ بشه ببین کدوم دیود داغ میشه؟
و ولتاژ AB, AC ,BC را گزارش کن

سپاس

استاد توی وسایلم یه ترانس بزرگ تر 220 به 16 ولت ac پیدا کردم و به کمک پل دیود و یه خازن 2200 میکرو 50 ولت تونستم یه ولتاژ 24 ولت با جریاندهی مناسب تهیه کنم

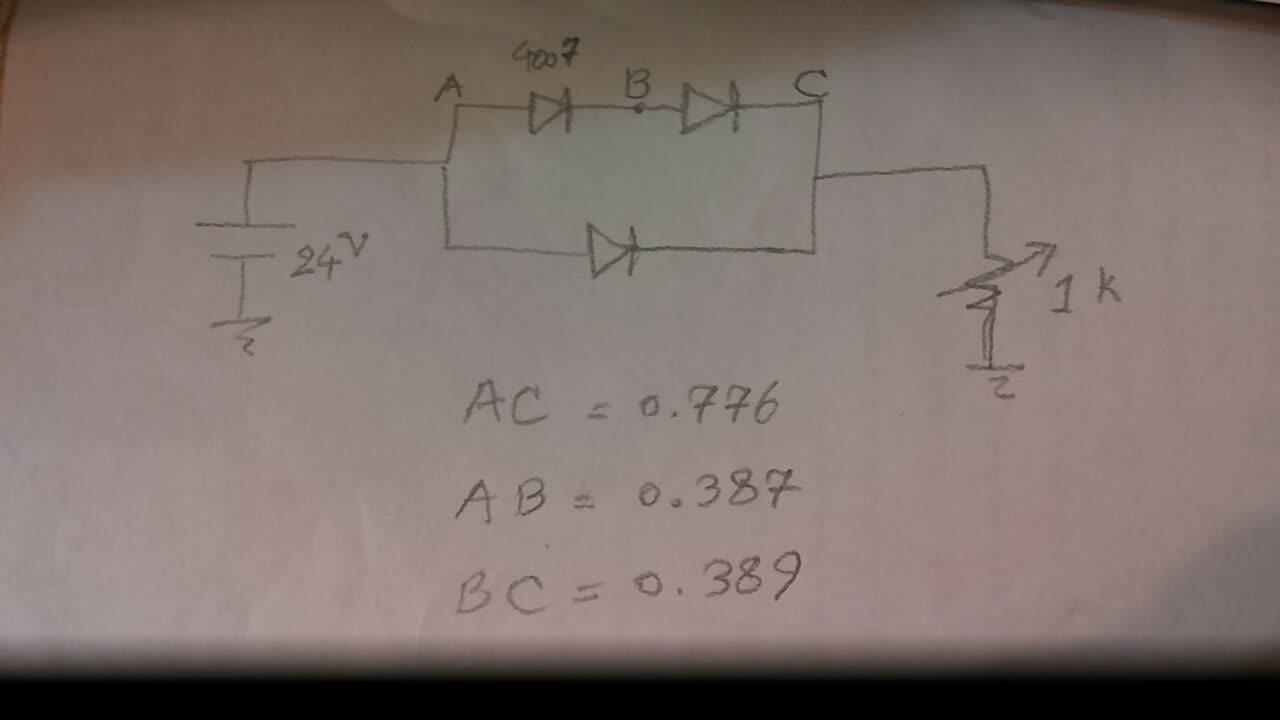

مدار زیر رو بستم


برای بار از یه پتانسیومتر 1کیلو استفاده کردم. استاد هرچی مقدار پتانسیومتر رو کم کردم دیود داغ نشد ولی دود پتانسیومتر در اومد!!
ولتاژهایی که روی تصویر نوشتم مربوط به زمانی است که هنوز دودی بلند نشده بود



[مجید89]

اگه بدون مقاومت سری و بدون آمپرمتر که احتمالا دو تا نداری بخواهیم بفهمیم جریان دیودها به چه میزانی هست میتونی بار پرقدرت مثلا لامپ اتومبیل بجای بار ۱ کیلو متصل کنی ( یا هر باری که موجب گرم شدن دیود بشه) و با ولتاژ منبع معقول و متناسب مثلا ۱۲ ولت تست کنی که نسوزه
و ببین آیا دو دیود سری هم داغ میکنه یا فقط d3 داغ میکنه
بعد مدار شکل زیر که مقاومت سری نداره را تست کن

استاد این قسمت از ویرایش روندیده بودم و مدار رو بستم که پتانسیومتر(بار) دود کرد.
حالا اگه بخوام لامپ وصل کنم از همون منبع 16 ولتی استفاده کنم؟ از نظر کمبود جریان مشکلی نداره؟



[غزال]

استاد این قسمت از ویرایش روندیده بودم و مدار رو بستم که پتانسیومتر(بار) دود کرد.
حالا اگه بخوام لامپ وصل کنم از همون منبع 16 ولتی استفاده کنم؟ از نظر کمبود جریان مشکلی نداره؟

درود

کجا گفتم پتانسیومتر استفاده کن؟
گفتم بار پرقدرت مثل لامپ اتومبیل و اگه میخوای مقاومت استفاده کنی باید اهم پایین و آجری باشه
پتانسیومتر جریانی تحمل نمیکنه
منبع ۱ آمپر هم خوبه ولی باید ولتاژ متناسب با لامپ باشه که نسوزه
یعنی لامپ ۱۲ ولتی با منبع حدود ۱۲ ولت خوبه و دیود داغ میشه

سپاس



[مجید89]

درود

کجا گفتم پتانسیومتر استفاده کن؟
گفتم بار پرقدرت مثل لامپ اتومبیل و اگه میخوای مقاومت استفاده کنی باید اهم پایین و آجری باشه
پتانسیومتر جریانی تحمل نمیکنه
منبع ۱ آمپر هم خوبه ولی باید ولتاژ متناسب با لامپ باشه که نسوزه
یعنی لامپ ۱۲ ولتی با منبع حدود ۱۲ ولت خوبه و دیود داغ میشه

سپاس

استاد شما نفرمودین پتانسیومتر، اما چون برای بار یه مقاومت 1 کیلو نوشته بودین و فرمودین بار رو کم کن تا جایی که دیود داغ بشه، گفتم از پتانسیومتر استفاده کنم تا بتونم کم کم بار رو کم کنم. البته میدونستم پتانسیومتر داغ خواهد کرد بخاطر همین خیلی آروم کمش کردم تا دیدم داره دود میکنه قطعش کردم و خسارتی نداشت.
استاد مقاومتهای آجری که دارم به شکل زیر هست. کدومشون مناسبه؟




فعلاً کاری پیش اومده و باید برم بیرون. اگه اجازه بدین بقیه بمونه تا شب



[غزال]

استاد شما نفرمودین پتانسیومتر، اما چون برای بار یه مقاومت 1 کیلو نوشته بودین و فرمودین بار رو کم کن تا جایی که دیود داغ بشه، گفتم از پتانسیومتر استفاده کنم تا بتونم کم کم بار رو کم کنم. البته میدونستم پتانسیومتر داغ خواهد کرد بخاطر همین خیلی آروم کمش کردم تا دیدم داره دود میکنه قطعش کردم و خسارتی نداشت.

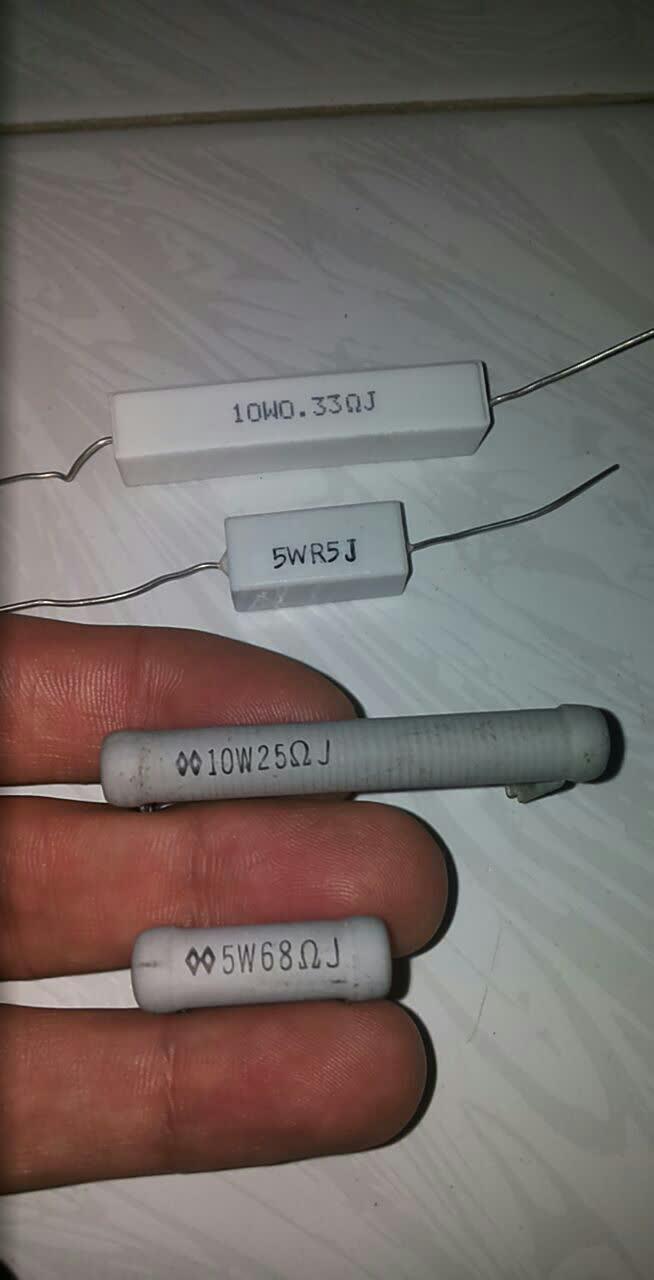

استاد مقاومتهای آجری که دارم به شکل زیر هست. کدومشون مناسبه؟

مشاهده فایل‌پیوست 159727


فعلاً کاری پیش اومده و باید برم بیرون. اگه اجازه بدین بقیه بمونه تا شب

درود

با ۲۵ اهم و حداکثر ولتاژ تست کن
زیاد طولانی بشه مقاومت داغ میشه
در حدی که ببینی کدوم دیود داغ میشه و ولتاژها رو اعلام کنی مخصوصا ولتاژ AC

ضمنا کجا گفتم کم کم بار را تغییر بده ؟

سپاس



[غزال]

درود

پاسخ سوال انتهای پست ۶ چیه؟

سپاس



[alirezarasol]

اما درحالیکه مقاومت صفر اهم یعنی لوله بسیار گشاد موجب پرشدن بسیار سریع منبع خانگی یا خازن میشه چرا مجاز نیستیم از لوله بسیار گشاد یا مقاومت صفر اهم بین خازن و منبع متناوب استفاده کنیم و باید حتما مقاومت ناچیزی داشته باشیم ؟

با سلام خدمت استاد غزال عزیز و همه همراهان
استاد فکر کنم چون در لحظه اول خازن اتصال کوتاه هست پس جریان بینهایت از دیود عبور میکنه و باعث صدمه دیدن دیود میشه.
یعنی اگه فرمول ثابت زمانی T=RC در نظر بگیریم وقتی R=0 باشه یعنی T=0 پس در زمان صفر میخواد خازن شارژ بشه پس میشه جریان بینهایت.
با سپاس فراوان
