تاپیک لامپ های کم مصرف

[farzad.]

سلام

با چه هدفی 22/ اهم بین بیس امیتر گذاشتید ؟ 22 / اهم صحیح نیست

با خازن بزرگ موقتا یک خازن مشابه دیگر موازی و نتیجه را اعلام کنید

مقاومت بزرگ حدود 100 کیلو را هم تست کنید

سپاس

با سلام
میبخشید که دیر جواب میدم چون پست شمارو تازه دیدم.
بجای مقاومت 0/22از مقاومت 100کیلو استفاده کردم ولی دیگه همون یه مقدار خیلی کم نور فیلیمان هم دیگه نداشت با خازن موازی چه قبل از تعویض مقاومت و چه بعد از تعویض مقاومت فرقی نکرد!ضمناً مقاومت 0/22اهم با یه دیود 4007به صورت سری بیس و امیتر رو وصل کرده.



[غزال]

با سلام
میبخشید که دیر جواب میدم چون پست شمارو تازه دیدم.
بجای مقاومت 0/22از مقاومت 100کیلو استفاده کردم ولی دیگه همون یه مقدار خیلی کم نور فیلیمان هم دیگه نداشت با خازن موازی چه قبل از تعویض مقاومت و چه بعد از تعویض مقاومت فرقی نکرد!ضمناً مقاومت 0/22اهم با یه دیود 4007به صورت سری بیس و امیتر رو وصل کرده.

سلام

اگر بین بیس امیتر مقاومت 22 / اهم قرار دهید یعنی درواقع بیس امیتر را اتصال کوتاه کرده اید
غالبا مقاومت بین بیس امیتر جهت کاهش ولتاژهای مخرب استفاده میشه و تصور میکنم در این مدار بین 10 الی 100 اهم است
و مقاومتی که با امیتر یا کلکتور ترانزیستور اوت پوت سری میشه کمتر از 1 اهم است.

با توجه به تست هایی که انجام دادید اگر مقاومت بزرگ ( بزرگتر از 100 کیلو ) را هم تست کردید احتمالا با جابجایی قطعات ، خطایی اتفاق افتاده و قطعه ای متفاوت با قطعه اصلی جایگزین کردید

شرح کاملی از کارهای انجام شده اعلام فرمایید ببینیم چرا تابحال راه نیافتاده .
اگر یک خازن عدسی ، بین دو فبلامان (طرفین لامپ ) بصورت سری است پس از آنکه لامپ با نور ضعیف روشن شد یک پایه این خازن را قطع کن ببین نور لامپ نرمال میشه

سپاس



[farzad.]

سلام

اگر بین بیس امیتر مقاومت 22 / اهم قرار دهید یعنی درواقع بیس امیتر را اتصال کوتاه کرده اید
غالبا مقاومت بین بیس امیتر جهت کاهش ولتاژهای مخرب استفاده میشه و تصور میکنم در این مدار بین 10 الی 100 اهم است
و مقاومتی که با امیتر یا کلکتور ترانزیستور اوت پوت سری میشه کمتر از 1 اهم است.

با توجه به تست هایی که انجام دادید اگر مقاومت بزرگ ( بزرگتر از 100 کیلو ) را هم تست کردید احتمالا با جابجایی قطعات ، خطایی اتفاق افتاده و قطعه ای متفاوت با قطعه اصلی جایگزین کردید

شرح کاملی از کارهای انجام شده اعلام فرمایید ببینیم چرا تابحال راه نیافتاده .
اگر یک خازن عدسی ، بین دو فبلامان (طرفین لامپ ) بصورت سری است پس از آنکه لامپ با نور ضعیف روشن شد یک پایه این خازن را قطع کن ببین نور لامپ نرمال میشه

سپاس

با سلام وتشکر
 نکته جالب اینجاست که اگه لامپ با همون مقاومت 0/22اهم و با یک فیلیمان که نور خیلی کمی داره 5دقیقه روشن بمونه ترانزیستورها میسوزن!!!پس فرمایش شما که احتمال میدهید که قطعات جابه جا شده اند قوت میگیره.به همین خاطر تقاضای نقشه لامپ 105 وات رو داشتم.روی برد و بعد از بیس یکی از ترانزیستورها که دیاک داره یه خازن سرامیک سبز رنگ سری هستش که سر دیگه این خازن به خط منفی یا به اصطلاح به منفی خازن صافی وصل شده.روی این خازن نوشته شده 220jولی با خازن سنج که اندازه گیری میکنم 23نانو فاراد رو نشون میده!!!ضمناًبا خازن سنج تمام خازنها رو چک کردم که همگی سالم بودند.فرمایشات شما رو هم انجام میدم و نتیجه رو عرض میکنم.
با تشکر



[farzad.]

سلام

اگر بین بیس امیتر مقاومت 22 / اهم قرار دهید یعنی درواقع بیس امیتر را اتصال کوتاه کرده اید
غالبا مقاومت بین بیس امیتر جهت کاهش ولتاژهای مخرب استفاده میشه و تصور میکنم در این مدار بین 10 الی 100 اهم است
و مقاومتی که با امیتر یا کلکتور ترانزیستور اوت پوت سری میشه کمتر از 1 اهم است.

با توجه به تست هایی که انجام دادید اگر مقاومت بزرگ ( بزرگتر از 100 کیلو ) را هم تست کردید احتمالا با جابجایی قطعات ، خطایی اتفاق افتاده و قطعه ای متفاوت با قطعه اصلی جایگزین کردید

شرح کاملی از کارهای انجام شده اعلام فرمایید ببینیم چرا تابحال راه نیافتاده .
اگر یک خازن عدسی ، بین دو فبلامان (طرفین لامپ ) بصورت سری است پس از آنکه لامپ با نور ضعیف روشن شد یک پایه این خازن را قطع کن ببین نور لامپ نرمال میشه

سپاس

با سلام
استاد عزیز تصمیم گرفتم که شماتیک مدار رو بکشم و آپلود کنم چون احتمال میدم در چیدمان قطعات اشتباه شده باشه فقط بی نظمی رو میبخشید چون اولین تجربه بنده بود.



[~H03in~]

سلام
در لامپهای 90 وات افراتاب وقتی میسوزن 4 مقاومت بطرز ناجوری میسوزن بنحوی که یا خورد شده در میان یا ذوب شده و گاهی فقط سر و ته مقاومت مونده و بقیه نیست شدن.
حداقل چندین لامپ من بررسی کردم با هزار بدبختی 3 تا مقاومت رو حدس زدم اما چهارمی رو هیچجوری نتونستم در بیارم
خواهش میکنم کسی اگه اطلاع داره مقداری این 4 تا رو بنویسه ممنون میشم
R4 که فکر میکنم مقدارش 0.5 اهمه
R2 که فکر کنم 5 اهمه
R3 که اصلا نمیدونم چقدره
R5 که فکر کنم اینم 0.5 اهمه
ممنونم

با سلام
عکسی از برد قرار میدادید بهتر بود ولی فکر میکنم مقاومت مجهول همان 5 اهم باشد چون در اینگونه مدارات 4 مقاومت میسوزد و دو به دو با هم مشابه اند .......

یا علــــــــــی



[farzad.]

با سلام
عکسی از برد قرار میدادید بهتر بود ولی فکر میکنم مقاومت مجهول همان 5 اهم باشد چون در اینگونه مدارات 4 مقاومت میسوزد و دو به دو با هم مشابه اند .......

یا علــــــــــی

با سلام
در پست شماره 304 عکسها رو قرار دادم



[timtim]

سلام
اگر بخواهیم که فیلیمان لامپ سیاه نشود و نسوزد باید چه تغییری در مدار یا بالست لامپ ایجاد کنیم؟
من نزدیک به 20 لامپ لوستری دارم که مربوط به زمان لامپ های یارانه ای می باشد که الان حدود نزدیک به 8 سال
است دارند کار می کنند بدون اینکه حتی یکی از آن ها بسوزد .



[farzad.]

با سلام

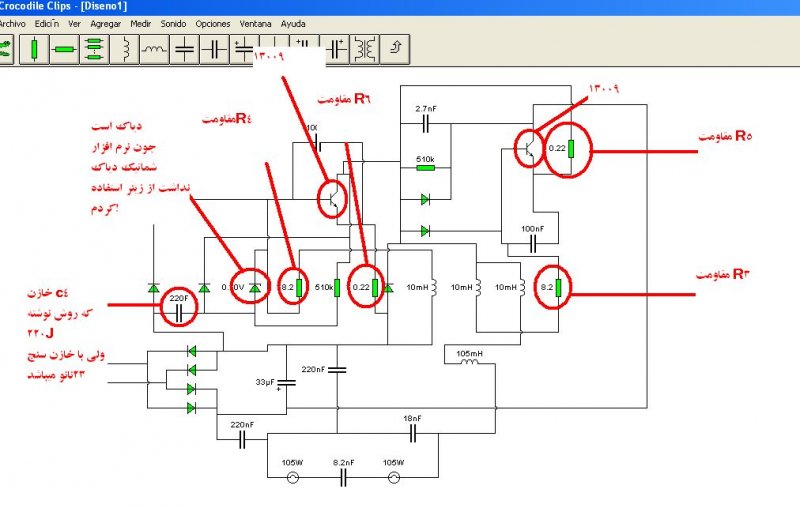

استاد عزیز تصمیم گرفتم که شماتیک مدار رو بکشم و آپلود کنم چون احتمال میدم در چیدمان قطعات اشتباه شده باشه فقط بی نظمی رو میبخشید چون اولین تجربه بنده بود.
مشاهده فایل‌پیوست 90708

استاد غزال لطفاً راهنمایی فرمایید



[aminima10]

سلام دوستان...خیلی تایپیک جامع و کاملیه
من ی لامپ داشتم که فیلمانش فک کنم نیم سوز شده وقتی به مدار وصل می کردم خیلی کم نور بود ولی هرچیه روشن میشه چرا اینجوری شده؟؟چیکارش کنم که درست بشه؟؟



[SkyCity]

درود بر همه

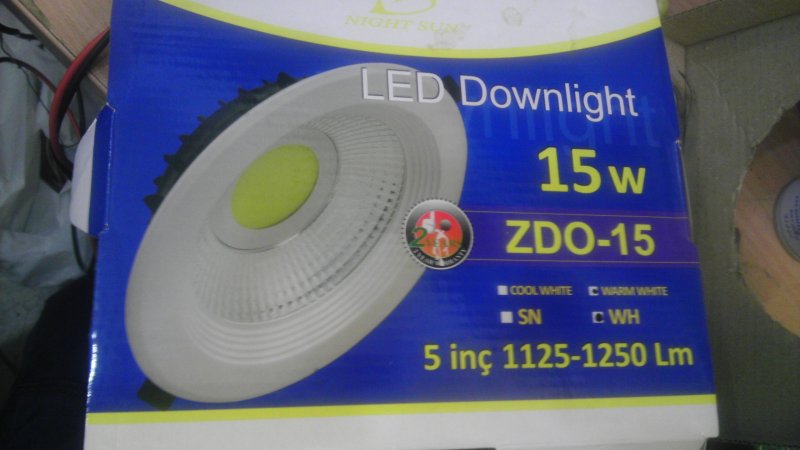

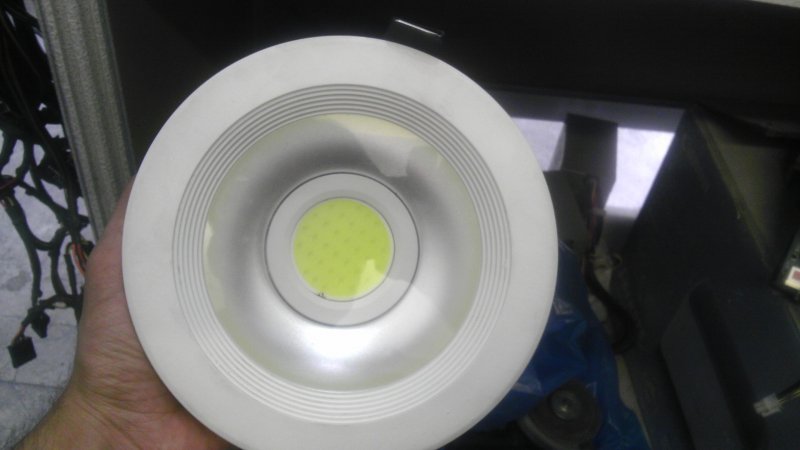

تعدادی لامپ کم مصرف برایم آورده اند که هیچ کدام روشن نمیشوند
لامپ های فوق را باز کردم

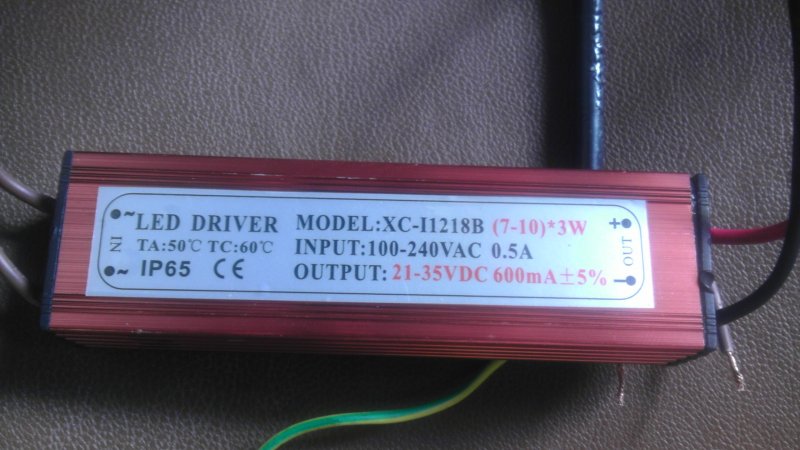

درون آنها آداپتور وجود دارد که ورودی 220 را میگیرد و برابر نوشته های روی آن بایستی ولتاژ 21 تا 35 ولت ارائه دهد
آداپتور فوق الان 39 ولت خروجی میدهد
آیا عدم روشن شدن بابت این است یا خیر ؟
تصاویری از آن را ضمیمه کرده ام
با تشکر






​
