تاپيك پرسش و پاسخ در مورد آمپلیفایرها

[gadraj]

سلام جناب رجبي عزيز
شرمنده ام اگر براتون ممكنه يك عكس ازش بزاريد .راستي مي شه از يك همچين مداري هم استفاده كرد يعني ورودي ها را يكي كرده و به خروجي اكو داد و خروجي ها هم به ورودي استريوي آمپ . اين هم لينكش
http://www.irantk.ir/showthread.php?t=5239
با تشكر

سلام :

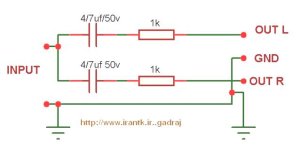

خيلي ساده است : طبق شكل زير و خازن ها در ورودي جهت حفاظت ولتاژ dc در نظر گرفته شده كه بهتر است حذف نشوند .
مدار لينك فوق يك تقويت اوليه براي سيستم استريو ميباشد منظور شما را از { يعني ورودي ها را يكي كرده و به خروجي اكو داد و خروجي ها هم به ورودي استريوي آمپ . } متوجه نشدم چون در مدار فوق ورودي و خروجي ها استريو هستند لطفا توضيح بيشتر ...
موفق باشيد .



[m-j]

سلام :
خيلي ساده است : طبق شكل زير و خازن ها در ورودي جهت حفاظت ولتاژ dc در نظر گرفته شده كه بهتر است حذف نشوند .
مدار لينك فوق يك تقويت اوليه براي سيستم استريو ميباشد منظور شما را از { يعني ورودي ها را يكي كرده و به خروجي اكو داد و خروجي ها هم به ورودي استريوي آمپ . } متوجه نشدم چون در مدار فوق ورودي و خروجي ها استريو هستند لطفا توضيح بيشتر ...
موفق باشيد .

سلام جناب رجبي عزيز
استاد شكل زير همون مدار هست

منظورم اين بود كه چون خروجي مدار اكو مونو هست من ورودي هاي راست و چپ را با هم يكي كنم( طبق نوار قرمز رنگ شكل) و با G به خروجي اكو وصل نمايم و خروجي اين مدار كه استريو هست را به ورودي يك مدار تن كنترل استريو بدهم و از آن هم به ورودي آمپ .
راستي استاد مداري كه در شكل با لا قرار داديد به صورت PASSIVE هست و نياز به تغذيه نداره ؟



[gadraj]

سلام جناب رجبي عزيز
استاد شكل زير همون مدار هست
منظورم اين بود كه چون خروجي مدار اكو مونو هست من ورودي هاي راست و چپ را با هم يكي كنم( طبق نوار قرمز رنگ شكل) و با G به خروجي اكو وصل نمايم و خروجي اين مدار كه استريو هست را به ورودي يك مدار تن كنترل استريو بدهم و از آن هم به ورودي آمپ .
راستي استاد مداري كه در شكل با لا قرار داديد به صورت PASSIVE هست و نياز به تغذيه نداره ؟

سلام :
بله ميتوانيد به همين شكل كه كشيديد استفاده كنيد {در همچنين مواقعي براي جلوگيري از رزونانس ازاد مدارات - بهتر است از يك مقاومت سري در هر ورودي (بر عكس طبق شكل پيشنهادي قبلي ) استفاده گردد و بعد دو سر مقاومت ها بهم نموده و يك خروجي تشكيل داده شود }.
بله مدار فوق فقط rc هست و پسيو و نيازي به تغذيه ندارد .
موفق باشيد .



[jooly]

با سلام
این یک مدار امپلی هست که اگر نگاه کنید tip42در مدار npnمیباشد ولی در حقیقتpnpهست من فکر کنم فلش ترانزیستور رو اشتباه کشیده در هر صورت مدار رو ساختم ولی کار نمی کنه ولی وقتی یک سر بلندگو که رفته بهgndبه -45ولت زدم یک صدا ضعیف همره با خرخر از ش در می یاد اگر راهنمایی کنید ممنون میشم
با تشکر
http://schematics.circuitdiagram.net/viewer.php?id=opt1235092202u.JPG



[gadraj]

با سلام
این یک مدار امپلی هست که اگر نگاه کنید tip42در مدار npnمیباشد ولی در حقیقتpnpهست من فکر کنم فلش ترانزیستور رو اشتباه کشیده در هر صورت مدار رو ساختم ولی کار نمی کنه ولی وقتی یک سر بلندگو که رفته بهgndبه -45ولت زدم یک صدا ضعیف همره با خرخر از ش در می یاد اگر راهنمایی کنید ممنون میشم
با تشکر
سلام :
دوست عزيز امپلي فاير فوق با ارايش { كمپلي مينتاري } ميباشد كه به علت اتلاف انرژي زيادي كه به همراه دارد از رده خارج و منسوخ ميباشد اين مدار با مصرف بيش از 360 وات {+ _ 45 ولت = 90 ولت } حداكثر ميتواند 120 وات قدرت در بلندگوي 8 اهمي داشته باشد با همين قطعات و با استفاده از روش ارايشي پوش پول ميتوانيد مداري از اين بهتر و قوي تر با بازدهي بالاتر داشته باشيد .
tp42 از نوع pnp مثبت ميباشد كه در نقشه شكل tp41 را اشتباهي 42 زده است . در كل ارزش كار روي اين مدار مقرون به صرف نيست .
موفق باشيد .



[m-j]

سلام جناب رجبي عزيز
استاد مي خواستم بدونم اين مدار در اكو كاربرد داره ؟

در واقع چه كاري انجام مي دهد؟
با تشكر



[gadraj]

سلام جناب رجبي عزيز
استاد مي خواستم بدونم اين مدار در اكو كاربرد داره ؟

در واقع چه كاري انجام مي دهد؟
با تشكر

سلام :

اگراز ارايش مداري فوق درست تشخيص داده باشم نام كامل ايسي و خلاصه مشخصات ان ميباشد : LTC2299 - Dual 14-Bit, 80Msps Low Power 3V ADC
اين يك ايسي تاخير دهنده ديتا {فركانس بالا } حدود 60 MHZ ميباشد محل كاربردي ان در مداراتي هست كه بخواهيم يك سيگنالي را براي يك زمان معيني به تاخير بياندازيم . قدرت خروجي هر كانال {دوكاناله ميباشد } در ولتاژ 3 ولتي معادل 222 ميلي وات ميباشد .
اساس كار اكو بر اين است كه بعد از تبديل انالوگ به ديجيتال براي چند بار بايد سيگنال صوتي را به تاخير انداخت و با استفاده و تنظيم زماني از فاصله تاخير انها مجموعا يك مدار اكو بدست مي اوريم .
در حقيقت اين مدار فقط يك تاخير دهنده { البته در 6 مرحله } ميباشد كه ميتوان با چند عدد و قطعات جانبي از اين ايسي اكو ساخت ولي به تنهايي اكو نيست .
موفق باشيد .



[m-j]

سلام بر استاد رجبی عزیز
استاد من تصمیم به ساخت این مدار دارم اما یک چیزی منو سردر گم کرد در نقشه ولتاژ +-45 ذکر شده در پی سی بی اگر دقت کنید ولتاژ +-32 .
این یعنی اینکه من باید یک ترانس 32 ولت تهیه کنم و اینکه چند آمپر باید باشد؟ در ضمن نظرتون رو راجع به ایم مدار بفرمایید.
با تشکر
لینک تصاویر :
http://www.irupload.ir/images/lhh53esqfbpgtv0iefy.jpg

http://www.irupload.ir/images/pt4dbgymy78d84wznogo.jpg



[gadraj]

سلام بر استاد رجبی عزیز
استاد من تصمیم به ساخت این مدار دارم اما یک چیزی منو سردر گم کرد در نقشه ولتاژ +-45 ذکر شده در پی سی بی اگر دقت کنید ولتاژ +-32 .
این یعنی اینکه من باید یک ترانس 32 ولت تهیه کنم و اینکه چند آمپر باید باشد؟ در ضمن نظرتون رو راجع به ایم مدار بفرمایید.
با تشکر
لینک تصاویر :

سلام :
طرح خوبي هست و مونتاژش ارزش داره .
و اما در مورد پاسخ به سؤال :
وقتي بحث از يك منبع ac متناوب ميشه ولتاژ انرا با { R M S } نشان ميدهند حال چنانكه اين ولتاژ به { DC} تبديل بشه ميشه پيك تو پيك همون ولتاژ .
براي تبديل و محاسبه دقيق {RMS } به { P2P} عدد ضريب {0/4 } را به ولتاژ { RMS } اضافه كنيد تا ولتاژ مستقيم بدست بياد :
( Χ 0.4 = 14.8 سي و دو ) >> 32 + 14.8 =44.8 ~>> = 45volt )

موفق باشيد .



[m-j]

سلام :
طرح خوبي هست و مونتاژش ارزش داره .
و اما در مورد پاسخ به سؤال :
وقتي بحث از يك منبع ac متناوب ميشه ولتاژ انرا با { R M S } نشان ميدهند حال چنانكه اين ولتاژ به { DC} تبديل بشه ميشه پيك تو پيك همون ولتاژ .
براي تبديل و محاسبه دقيق {RMS } به { P2P} عدد ضريب {0/4 } را به ولتاژ { RMS } اضافه كنيد تا ولتاژ مستقيم بدست بياد :
( Χ 0.4 = 14.8 سي و دو ) >> 32 + 14.8 =44.8 ~>> = 45volt )

موفق باشيد .

سلام به استاد عزیز
جناب رجبی من منظورتان را متوجه شدم ولی فکر کنم جواب سوالم را نگرفتم . و سوالم این بود که به ترانس چند ولتی احتیاج دارم. امروز رفتم ترانس قیمت کنم هر جا پرسیدم 32 نداشتند و می گفتند که اگه بخواهی باید برات بسازیم اما 24 آماده داشتند قیمت ها ترانس 32 سه سر هم از 25 تومان بود تا 35 و در ضمن مقدار وات ترانس را هم سوال می کردند که نمی دونستم چی بگم
استاد میشه تو این طرح دست برد وکاری کرد که با 24 دوبل راه اندازی بشه ؟ چون قیمت ترانس 32 سه سر تقریبا" بالا در می آید.
با تشکر
