تاپيك پرسش و پاسخ در مورد آمپلیفایرها

[gadraj]

سلام به استاد عزيز جناب رجبي
اون مدار پري رو همون روز كه آپ كرديد مشاهده كردم .راستش من مدار پري تون كنترل مونو مي خواستم چون يك مدار پري داشتم ( با 4558 ) كه از يك اوپ آمپ داخلي براي پري استفاده شده اما طرف ديگر بيكاره .لذا خواستم مدار تون كنترلي داشته باشم كه از طرف بيكار استفاده بكنم
آيا امكانش هست؟
با تشكر

سلام :

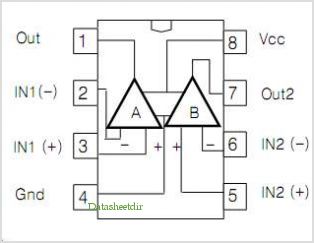

دوست عزيز در پاسخ اشاره كرده ام كه ميتونيد از يك چيپ ازاد همين ايسي 4558 بجاي 741 استفاده كنيد اگر در مورد جايگزين پايه ها مشكل داريد از ديتا شيت هر كدام ميتونيد دربياريد و چنانكه ديتا شيت انها را نداريد براتون اپ كنم .
معمولا اپ امپ ها داراي دو ورودي منفي و مثبت هستند و يك خروجي پايه هاي تغذيه را نيز قبلا استفاده كرده ايد ورودي هاي همپلار يته را با هم {منفي بجاي منفي و مثبت بجاي مثبت وصل كنيد .
با اينكه ولتاژ تغذيه 4558 كمتر از 741 ميباشد ولي با توجه به ولتاژ استفاده شده در اين طرح ها {9 الي 12 ولت } نتيجه با 4558 بهتر از 741 خواهد بود .
موفق باشيد .



[rasouliane]

سلام اقای رجبی لطفا مرا در مورد ساخت جعبه باند بادو عدد ووفر یه تیوتر واگه میشه نقشه مدار کراس اور راهنمای کنید



[gadraj]

سلام اقای رجبی لطفا مرا در مورد ساخت جعبه باند بادو عدد ووفر یه تیوتر واگه میشه نقشه مدار کراس اور راهنمای کنید

سلام :
در بخش اموزش گام به گام در مورد ساخت جعبه هاي اكوستيك بلندگو و ساب و تويتر و.... تاپيكي با همين موضوع با شرح جزييات كامل مقاله اي اپلود كرده ام دانلود و استفاده كنيد .
موزش مصور ساخت جعبه های بلندگویی

http://www.irantk.ir/showthread.php?t=314
موفق باشيد .



[jooly]

با سلام
مدار ای سی امپلی فایر رو باشماره ی la4743kرو می خواستم
با تشکر



[gadraj]

با سلام
مدار ای سی امپلی فایر رو باشماره ی la4743kرو می خواستم
با تشکر

سلام :
دوست عزيز در بخش نقشه هاي پخش ماشين تاپيك JVC مراجعه و اكثر مدلهاي اين مارك از همين ايسي پر قدرت استفاده كرده دانلود و استفاده كنيد .
اينم لينك مربوطه :
http://www.irantk.ir/newreply.php?do=postreply&t=3437
فكر كنم در اين مدل حتما استفاده شده است : CD RECIVER JVC -KD-S747-200
موفق باشيد .



[m-j]

سلام استاد رجبي
آيا مداري وجود داره كه بشه با اون خروجي مونوي مدار اكو را به دو ورودي يك مدار آمپ استريو داد تا صداي اكو در هر دو كانال باشه البته فكر كنم به اين مدارات بافر اكو مي گويند درسته؟
با تشكر



[gadraj]

سلام استاد رجبي
آيا مداري وجود داره كه بشه با اون خروجي مونوي مدار اكو را به دو ورودي يك مدار آمپ استريو داد تا صداي اكو در هر دو كانال باشه البته فكر كنم به اين مدارات بافر اكو مي گويند درسته؟
با تشكر

سلام :
مداري مثل برعكس ميكسر { ورودي را به يك طرف دو مقاومت موازي شده حدود يك كيلو اهمي اعمال و از طرف ديگر مقاومت ها براي هر كانال استريو استفاده كنيد.
البته مدارات دي امفازيس اكتيو و ديسكريمينياتور و ترانسداكتور هايي هستند كه سيگنال را به صورت شبه استريو تبديل ميكنند كه در مداراتي مثل امپلي فاير و پري ان انچنان كاربردي ندارند و فقط در مدارات استريو rf قابل استفاده هستند مثل راديو fm و .....
موفق باشيد .



[jsystem]

باسلام خدمت شما دوستان عزیز من یه ضبط پایونیر مدل p5750دارم که پنل اون فقط ولومش کار میکنه دیگه هیچ دکمه ای کار نمیکنه مشکل از کجاست باتشکر​



[m-j]

سلام :
مداري مثل برعكس ميكسر { ورودي را به يك طرف دو مقاومت موازي شده حدود يك كيلو اهمي اعمال و از طرف ديگر مقاومت ها براي هر كانال استريو استفاده كنيد

سلام جناب رجبي عزيز
شرمنده ام اگر براتون ممكنه يك عكس ازش بزاريد .راستي مي شه از يك همچين مداري هم استفاده كرد يعني ورودي ها را يكي كرده و به خروجي اكو داد و خروجي ها هم به ورودي استريوي آمپ . اين هم لينكش
http://www.irantk.ir/showthread.php?t=5239
با تشكر



[gadraj]

باسلام خدمت شما دوستان عزیز من یه ضبط پایونیر مدل p5750دارم که پنل اون فقط ولومش کار میکنه دیگه هیچ دکمه ای کار نمیکنه مشکل از کجاست باتشکر​

سلام :
دوست عزيز مشكل خود را در بخش و تاپيك هاي مربوطه مطرح نماييد .
http://www.irantk.ir/forumdisplay.php?f=13
اين پست شما بعد از رويت تان حذف ميشود .
موفق باشيد .
