افت ولتاژ در منبع سوییچینگ هنگام اعمال بار

[Ali-0191]

سلام دوستان یه منبع تغذیه سویچینک 12 ولت دارم که ولتاژ خروجی رو 11.88 ولت داره ولی وقتی ازش جریان میکشم به مدت 3 ثانیه ولتاژ خروجی صفر میشه بعد از 3 ثانیه دوباره هم ولتاژ بالا می‌ره به 11.88 و هم جریان کافی رو میده و درست کار می‌کنه بعد وقتی جریان رو قطع میکنم بعد دوباره ازش جریان میکشم همین مشکل ایجاد میشه ممکنه راهنمایی کنید؟



[hafezmohamad]

سلام دوستان یه منبع تغذیه سویچینک 12 ولت دارم که ولتاژ خروجی رو 11.88 ولت داره ولی وقتی ازش جریان میکشم به مدت 3 ثانیه ولتاژ خروجی صفر میشه بعد از 3 ثانیه دوباره هم ولتاژ بالا می‌ره به 11.88 و هم جریان کافی رو میده و درست کار می‌کنه بعد وقتی جریان رو قطع میکنم بعد دوباره ازش جریان میکشم همین مشکل ایجاد میشه ممکنه راهنمایی کنید؟

درود بر شما :
در اکثر مواقع به علت رطوبت جوی مشاهده کردیم اون مقاومتهای متغیره اهمی میشه با تینر25 هزار شستشو کنید گاهی اوکی میشه برای چند دقیقه که خیلی خوبه این فرصت رو به ما میده که بفهمیم آیا علت همان پتانسیومتر متغییر هست یا خیر برحسب همین تجربه پیشنهاد میشه با نمونه جدید عوض کنید مشکلش حل میشه.



[Ali-0191]



[Ali-0191]

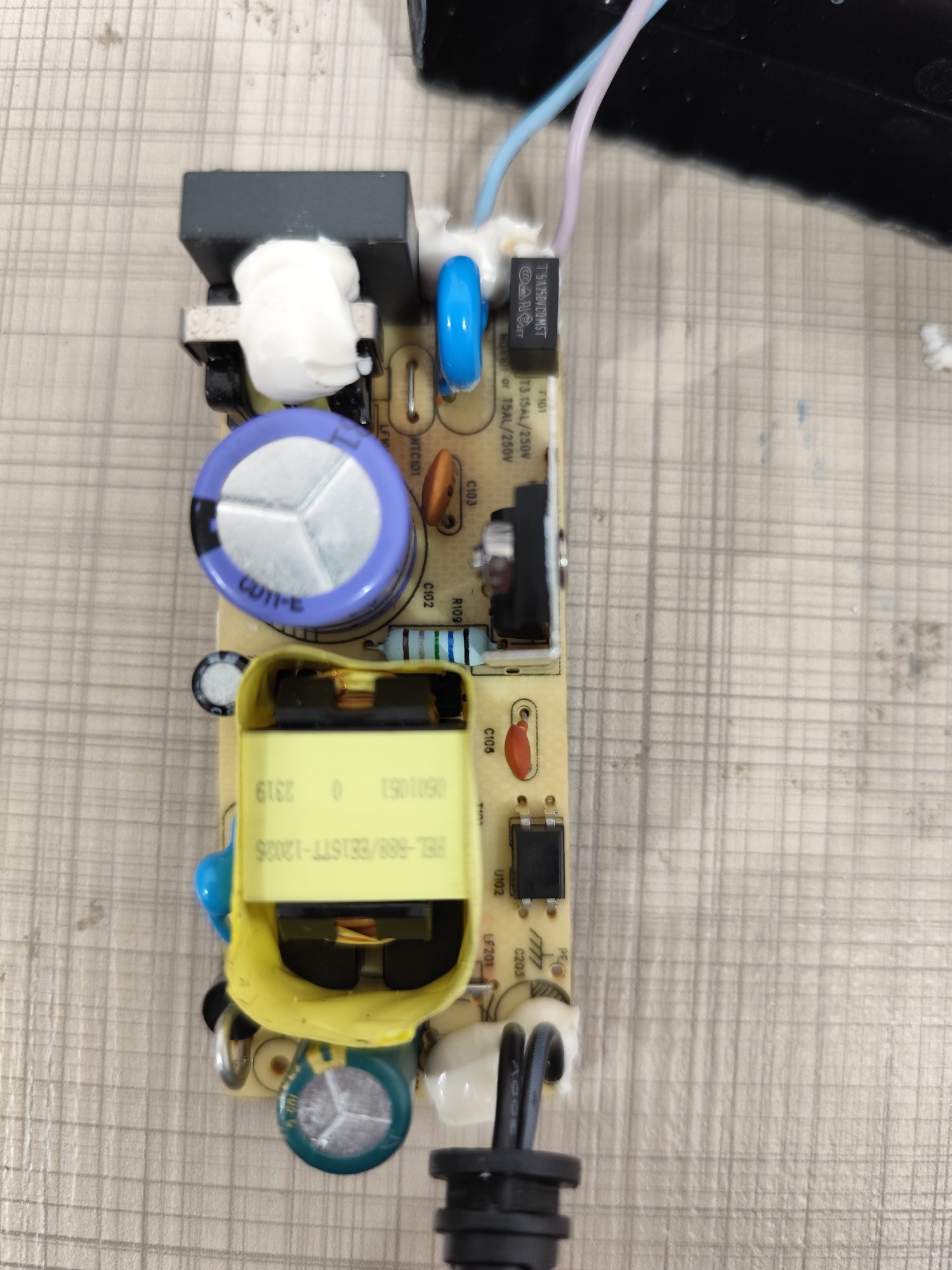

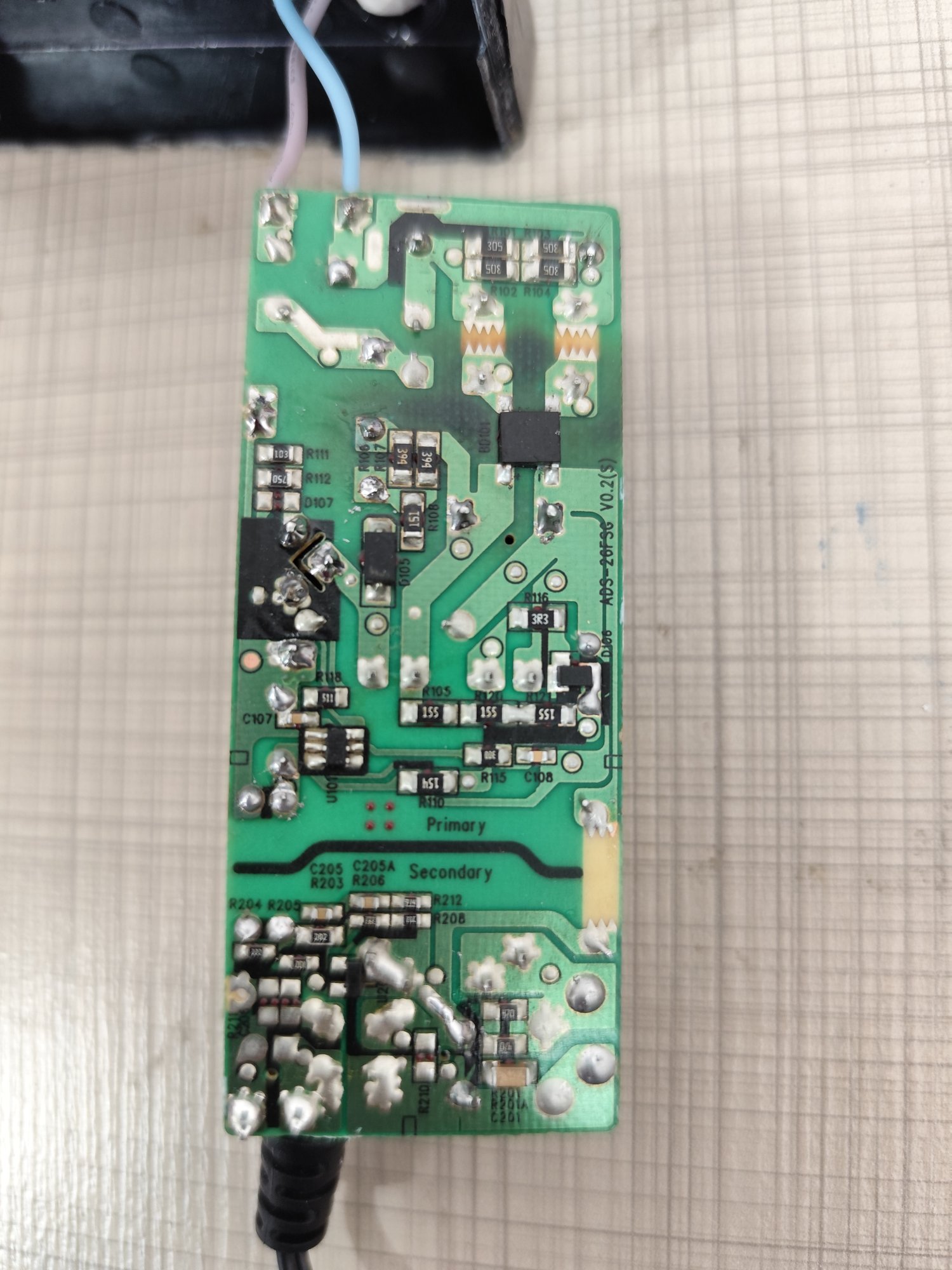

ممنون از وقتی که گذاشتین فقط مقاومت متغیر روی برد نیست خازن ها رو هم با ال سی آر متر چک کردم بیرون برد ولی مشکلی ندارن



[Ali-0191]



[infoshinfo]

سلام
تصور می‌کنم چون افت ولتاژ پس از مدتی جبران میشه؛ مشکل به خازن‌ها برگرده.
محض اطمینان؛ خازن خروجی که احتمالا 1000uf هست رو علی‌رغم سلامت در تست، با یه خازن مرغوب و مشابه تعویض بفرمایید.



[Ali-0191]

سلام
تصور می‌کنم چون افت ولتاژ پس از مدتی جبران میشه؛ مشکل به خازن‌ها برگرده.
محض اطمینان؛ خازن خروجی که احتمالا 1000uf هست رو علی‌رغم سلامت در تست، با یه خازن مرغوب و مشابه تعویض بفرمایید.

با خازن نو تعویض کردم بازم مشکل حل نشد تمامی خازن ها حتی عدسی ها رو پل دیود و اپتوکوپلر و وریستور و خازن mkp و حتی فیوز ورودی رو تعویض کردم بازم بی نتیجه موند



[electronium]

سلام دوستان یه منبع تغذیه سویچینک 12 ولت دارم که ولتاژ خروجی رو 11.88 ولت داره ولی وقتی ازش جریان میکشم به مدت 3 ثانیه ولتاژ خروجی صفر میشه بعد از 3 ثانیه دوباره هم ولتاژ بالا می‌ره به 11.88 و هم جریان کافی رو میده و درست کار می‌کنه بعد وقتی جریان رو قطع میکنم بعد دوباره ازش جریان میکشم همین مشکل ایجاد میشه ممکنه راهنمایی کنید؟

برای بررسی تخصصی یک ویدیو از مشکل و تستی که انجام میدی بفرست



[aryamon]

شما قسمت اولیه. خازن کم ظرفیت بغل خازن اصلی رو تعویض کنید نتیجه اعلام بفرمایید
