مشکل: روشن نشدن برد ماشین لباسشویی ال جی اینورتر مدلwd-11020d

[غزال]

مشاهده فایل‌پیوست 169836

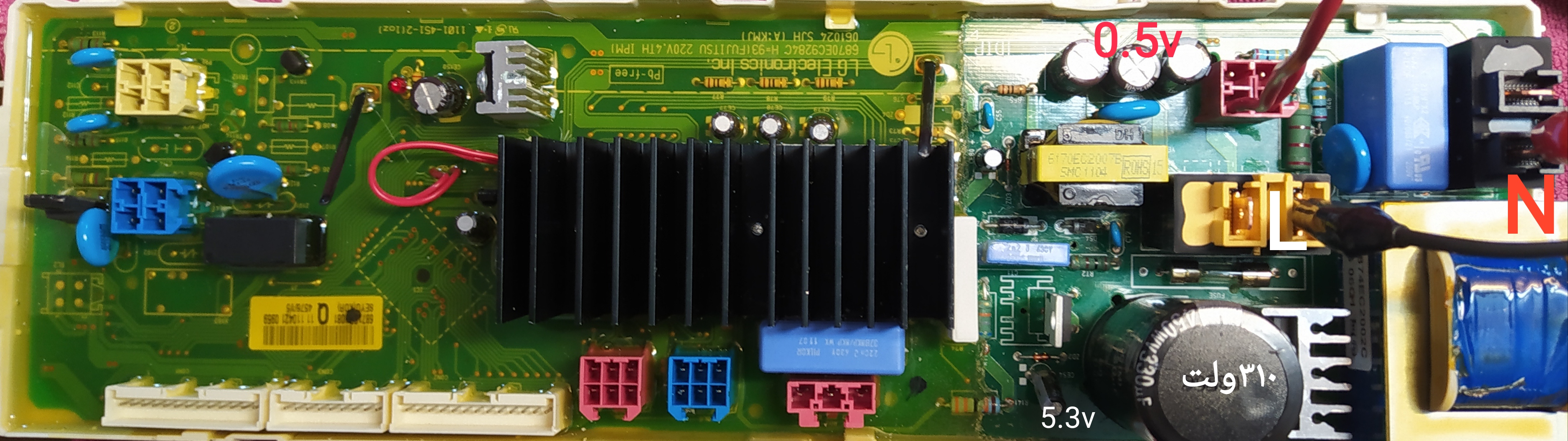

خروجی هامون صفر کامل نیست نیم ولت روی هر سه تا خازن ۳۵ولتی ۴۷۰,دارم روی خازن صافی ۳۳۰میکرو ۴۵۰ ولت ۳۱۰ولت داریم روی خازن ۴۷میکرو۱۶ولت بغلشم ۵.۳ولت .عکسم میزارممشاهده فایل‌پیوست 169837مشاهده فایل‌پیوست 169838

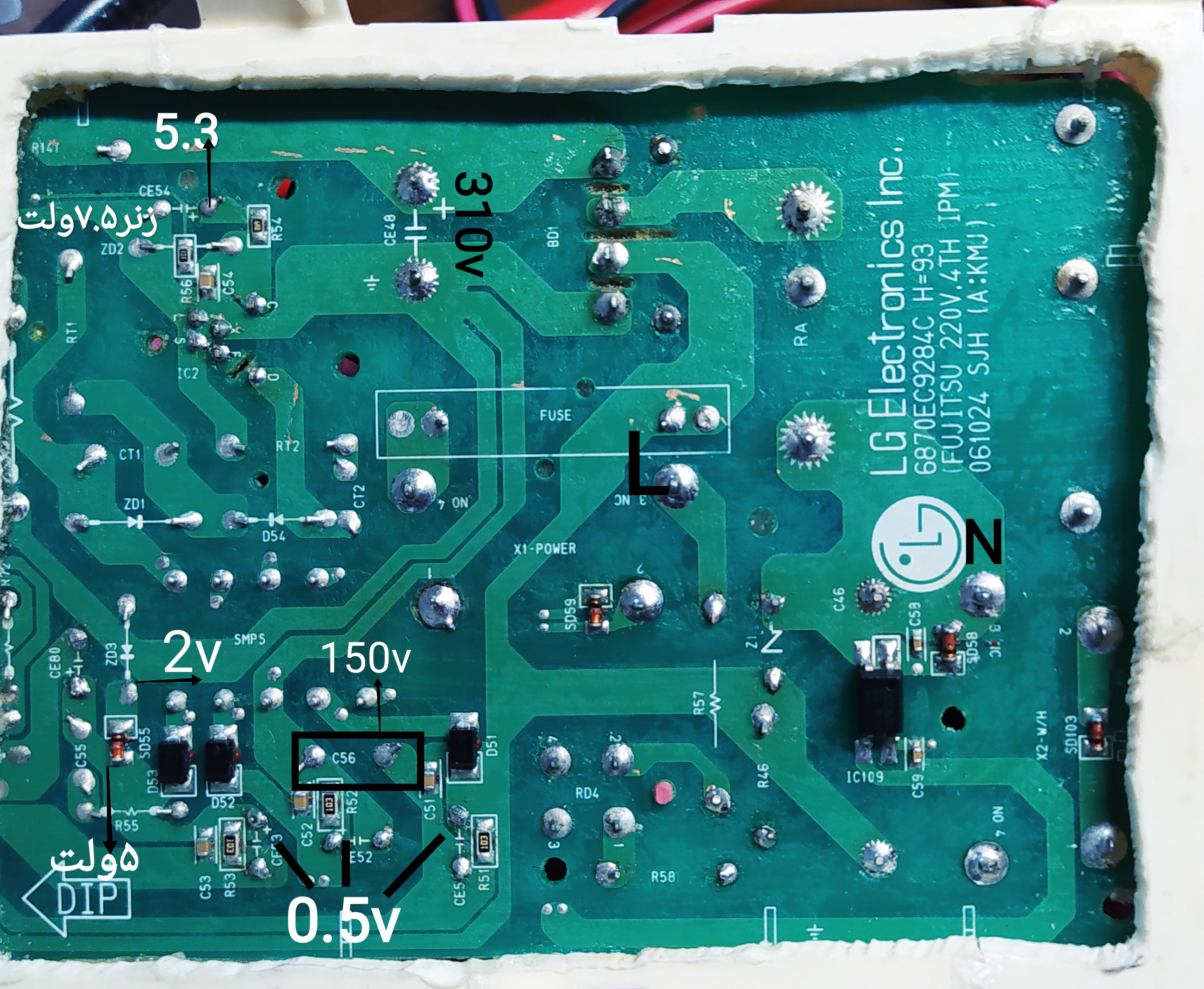

پشت و روی برد

درود

از مشخصات خازن مشخص نمیشه در چه موقعیتی هست
باید مشخص بشه به چه قطعاتی مرتبطه
البته اینکه به فلان مقاومت و دیود مترتبط هست کافی نیست بلکه باید قطعات مرتبط با آن تا پایه آی سی مشخص بشه بصورت نقشه روی کاغذ بکش و ارسال کن.

اینکه در دستگاهی که ۲۰ تا سیم داره دو تاش دو ولت داره چیزی مشخص نمیشه و باید بگی اون سیم ها مربوط به چه بخشی هستن و چه وظیفه ای دارن‌ .

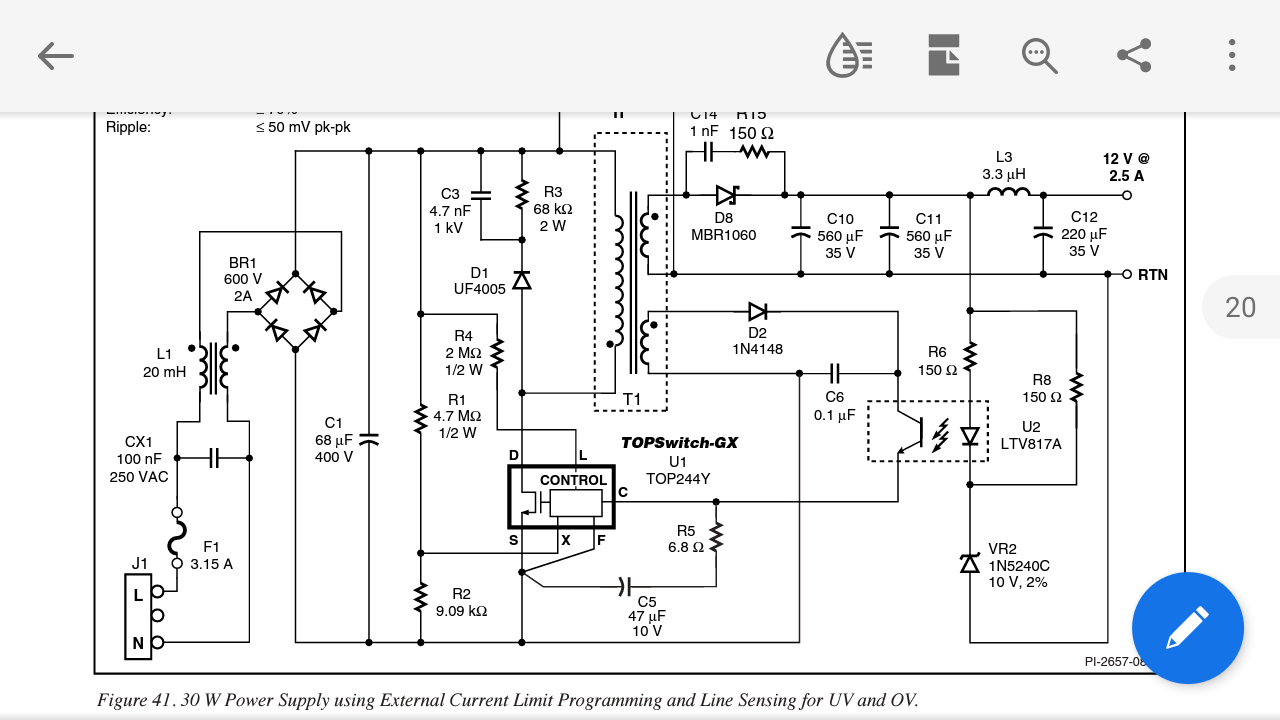

یا نقشه نونه دیتاشیت زیر را ببین و بگو هر کدام خازن هایی که گزارش کردی در این نقشه مشابه موقعیت کدوم خازن است.

کلکتور امیتر کولر را شورت کن ببین ولتاژ خازن ها چه فرقی میکنه .
کوپلر را عوض کردی ?
سپاس



[behi0021]

پس از گذشت دو هفته باز وقت شد دوباره سراغ این برد برم بلطف دوستان که کمک میکنن نه کسانی که فقط میخوان مسخره کنن بشه نتبجه گرفت پس از اخرین پست قطعات نزدیک ترانس و خود ترانس چاپر را برای بازدید و تست قطعی و و لحیم سرد دوباره جا زدم سپس با اینکه همه چیز از نظر ظرفیت و اهم مانند قبل بودد اما خازنce54صفر شد و با فشار میکرو سویچ پاور باز هم صفر ولت بوده با یک مدل پایین تر از این مدل تست کردم در حالت وصل برق این خازن صفر ولت بود اما بت فسار انی میکرو سویچ به مقدار این خازن 5.7ولت شده و مدار استارت میخورد و در خارن های 470میکرو ولتاژ16ولت نقریبا ایجاد می‌شود البته این دستگاه قسمت ای جی بی تی و درایورشو نداره که مربوط به تغذیه موتور هست دوست عزیزم newman1 به این موضوع اشاره کردن ولی ابن قطعات در تغذیه دخالتی ندارن من همون روز اول این بردو روشن کردم با تعویض میکرو سویچ ولی برای تست سایر ولتاژها آمدم سوکت میکرو را بیرون کشدیم و دو پابه که هنگام فشار سویچ جمپر میشن را دستی چمپر کردم از ده دقیقه برقو قطع کردم یبار دیگه فرداش روشن کردم دو ثنیه روشن شد و دیگه به ملکوت رفت
اینم از دیتا و اییس و مقدارخازن ها



[غزال]

پس از گذشت دو هفته باز وقت شد دوباره سراغ این برد برم بلطف دوستان که کمک میکنن نه کسانی که فقط میخوان مسخره کنن بشه نتبجه گرفت پس از اخرین پست قطعات نزدیک ترانس و خود ترانس چاپر را برای بازدید و تست قطعی و و لحیم سرد دوباره جا زدم سپس با اینکه همه چیز از نظر ظرفیت و اهم مانند قبل بودد اما خازنce54صفر شد و با فشار میکرو سویچ پاور باز هم صفر ولت بوده با یک مدل پایین تر از این مدل تست کردم در حالت وصل برق این خازن صفر ولت بود اما بت فسار انی میکرو سویچ به مقدار این خازن 5.7ولت شده و مدار استارت میخورد و در خارن های 470میکرو ولتاژ16ولت نقریبا ایجاد می‌شود البته این دستگاه قسمت ای جی بی تی و درایورشو نداره که مربوط به تغذیه موتور هست دوست عزیزم newman1 به این موضوع اشاره کردن ولی ابن قطعات در تغذیه دخالتی ندارن من همون روز اول این بردو روشن کردم با تعویض میکرو سویچ ولی برای تست سایر ولتاژها آمدم سوکت میکرو را بیرون کشدیم و دو پابه که هنگام فشار سویچ جمپر میشن را دستی چمپر کردم از ده دقیقه برقو قطع کردم یبار دیگه فرداش روشن کردم دو ثنیه روشن شد و دیگه به ملکوت رفت
اینم از دیتا و اییس و مقدارخازن ها

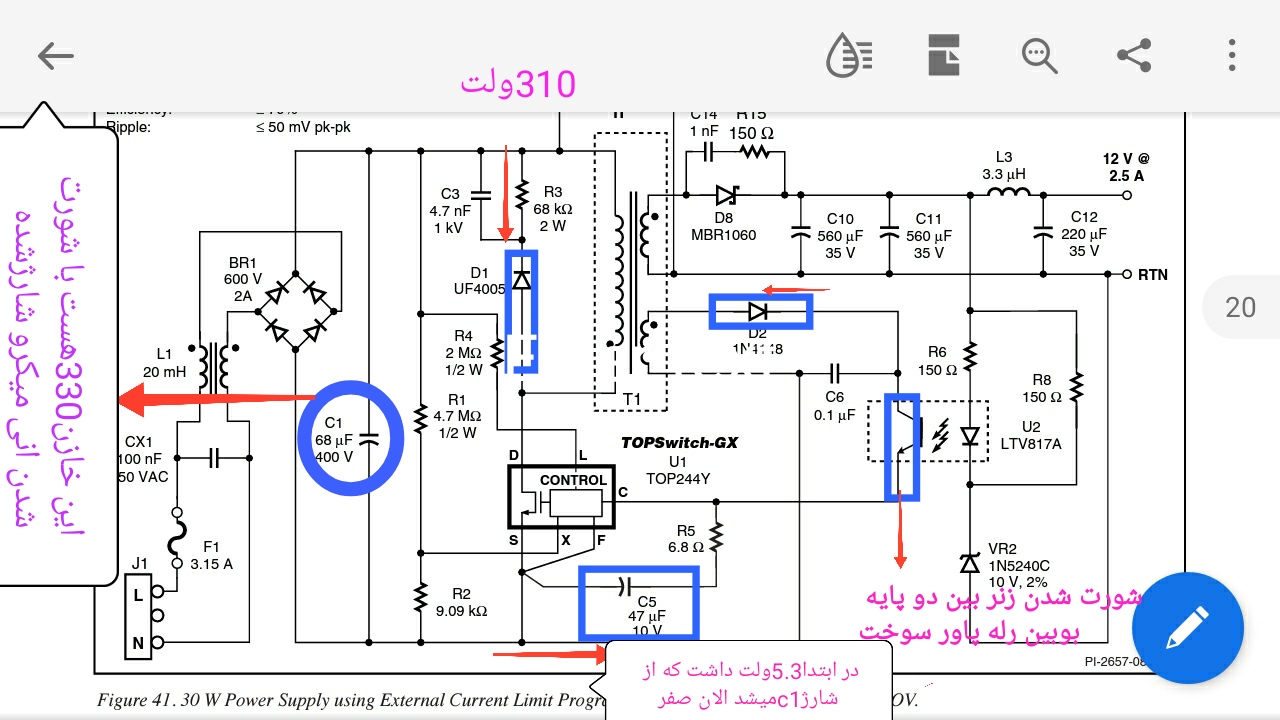

مشاهده فایل‌پیوست 170509

درود

چرا این مدت پاسخ ندادی و بی جهت قطعاتی را شورت میکنی که صدمه ببینه

۱- ولتاژ خازن بزرگ چند ولته ؟
با تست های اشتباهی که انجام دادی قطعا آی سی سوخته.
اما اگه یکلحظه ولتاژ ۱۲ ولت خروجی را داری آی سی سالمه
گفتی خازن های ۴۷۰ میکرو ۱۶ ولت داره اما چنین خازنی در نقشه ندیدم

دیگه دستکاری نکن و پاسخ بده تا درست بشه
۲_ ولتاژ دو پایه c6 و c12 را اعلام کن یعنی دو پروب ولتمتر را به دو پایه هر خازن متصل کن ببین چند ولته ؟

باید ۳۱۰ ولت روی دو پایه c1 باشه تا کار کنه و اگه نبود نیاز به پاسخ سوال های بند ۲ نیست .

ضمنا در نقشه گفتی با شورت شدن آنی میکرو شارژ شده یعنی چی ؟ چرا شورت کردی ؟

سپاس



[behi0021]

درود

چرا این مدت پاسخ ندادی و بی جهت قطعاتی را شورت میکنی که صدمه ببینه

۱- ولتاژ خازن بزرگ چند ولته ؟
با تست های اشتباهی که انجام دادی قطعا آی سی سوخته.
اما اگه یکلحظه ولتاژ ۱۲ ولت خروجی را داری آی سی سالمه
گفتی خازن های ۴۷۰ میکرو ۱۶ ولت داره اما چنین خازنی در نقشه ندیدم

دیگه دستکاری نکن و پاسخ بده تا درست بشه
۲_ ولتاژ دو پایه c6 و c12 را اعلام کن یعنی دو پروب ولتمتر را به دو پایه هر خازن متصل کن ببین چند ولته ؟

باید ۳۱۰ ولت روی دو پایه c1 باشه تا کار کنه و اگه نبود نیاز به پاسخ سوال های بند ۲ نیست .

ضمنا در نقشه گفتی با شورت شدن آنی میکرو شارژ شده یعنی چی ؟ چرا شورت کردی ؟

سپاس

سلام
1.ولتاژ صفر هست چون در ابن مدار نول سر پول دیود وصل ولی فاز با فشار میکرو سویچ پاور وصل میشه در واقع یه تری شولد با فشارمیکرو و ایجاد ولتاژ اولیه باید روشن بشه و ایسی سویچینکگ در مدار قرار بگیره

منظورم این میکرو سوییچ هست از شورت کردنش استاد.
اما خازن ها در مدار دیتا شیت بجای خازن های 560میکرو 35ولت و220در برد ماشین لباسشویی سه تا470میکرو35ولت دارم.روی اینها ولتاژ 16ولت ایجاد میشه
2.هر دو تا در حد 0.5ولت دارن نمونه وجود نداره استاد
310ولت با تغییر ورودی فاز از روی پایه 3رله به روی پایه 4ابجاد میشه ولی باز روی خازن c5ولتاژی نیست ....
در اون یکی مدل نیز بهمن صورت است وقتی میکرو سوچو فشار میدی خازن c1شارژ و c5هم ولتاژ داره قطعاتم چک کردم سالم هستن اگر قطعه ای هست بگید...بلاخره تگر میکرو سوخته باشه باید تغدیه روشن بشه



[غزال]

سلام
1.ولتاژ صفر هست چون در ابن مدار نول سر پول دیود وصل ولی فاز با فشار میکرو سویچ پاور وصل میشه در واقع یه تری شولد با فشارمیکرو و ایجاد ولتاژ اولیه باید روشن بشه و ایسی سویچینکگ در مدار قرار بگیره
مشاهده فایل‌پیوست 170530
منظورم این میکرو سوییچ هست از شورت کردنش استاد.
اما خازن ها در مدار دیتا شیت بجای خازن های 560میکرو 35ولت و220در برد ماشین لباسشویی سه تا470میکرو35ولت دارم.روی اینها ولتاژ 16ولت ایجاد میشه
2.هر دو تا در حد 0.5ولت دارن نمونه وجود نداره استاد
310ولت با تغییر ورودی فاز از روی پایه 3رله به روی پایه 4ابجاد میشه ولی باز روی خازن c5ولتاژی نیست ....
در اون یکی مدل نیز بهمن صورت است وقتی میکرو سوچو فشار میدی خازن c1شارژ و c5هم ولتاژ داره قطعاتم چک کردم سالم هستن اگر قطعه ای هست بگید...بلاخره تگر میکرو سوخته باشه باید تغدیه روشن بشه

درود

اگر زمانیکه c1 ولتاژ ۳۱۰ ولت داره c5 ولتاژ داشته باشه دراینصورت c6 هم داره و c12 خروجی هم ولتاژ کافی داره و تغذیه سالمه و این
برد تغذیه نیاز به تعمیر نداره و دراینصورت دستکاری نکن

احتمالا آی سی اپیرام در برد دیگری داره که بدرستی فرمان نمیده


گزارش باید قابل درک و برسی باشه
وقتی به خازن ۴۷۰ میکرو اشاره میکنی مخاطب چطور بفهمه منظورت خازن ۵۰۰ میکرو هست
ضمنا وقتی میگی میکرو یعنی آی سی میکروکنترلر و اگه منظورت میکرو سوئیچ است مخاطب را گیج میکنی

لذا یا باید از اصطلاحات رایج بین تعمیرکاران مطلع باشی که از مخفف استفاده کنی و یا باید نام کامل قطعات را ذکر کنی و باید میکرو سوئیچ ذکر میکردی که موجب خطا نشه.

در هر صورت بنظر میرسه برنامه آی سی اپیرام مشکل پیدا کرده و باید فایل مربوطه را تهیه کنی.

سپاس



[behi0021]

درود

اگر زمانیکه c1 ولتاژ ۳۱۰ ولت داره c5 ولتاژ داشته باشه دراینصورت c6 هم داره و c12 خروجی هم ولتاژ کافی داره و تغذیه سالمه و این
برد تغذیه نیاز به تعمیر نداره و دراینصورت دستکاری نکن

احتمالا آی سی اپیرام در برد دیگری داره که بدرستی فرمان نمیده


گزارش باید قابل درک و برسی باشه
وقتی به خازن ۴۷۰ میکرو اشاره میکنی مخاطب چطور بفهمه منظورت خازن ۵۰۰ میکرو هست
ضمنا وقتی میگی میکرو یعنی آی سی میکروکنترلر و اگه منظورت میکرو سوئیچ است مخاطب را گیج میکنی

لذا یا باید از اصطلاحات رایج بین تعمیرکاران مطلع باشی که از مخفف استفاده کنی و یا باید نام کامل قطعات را ذکر کنی و باید میکرو سوئیچ ذکر میکردی که موجب خطا نشه.

در هر صورت بنظر میرسه برنامه آی سی اپیرام مشکل پیدا کرده و باید فایل مربوطه را تهیه کنی.

سپاس

تشکر
الزامی نیست اگر خازن c1وc5ولتاژ داشته بقیه مدار درست باشه در ضمن پنچ صحفه پست دها عکس با مشخصات قطعات گذاشتم اگر کسی بخواد کمک کنه یه نگاه کوتاه به اطلاعاتی که مطرح کننده سوال کرده بکنه همه اینها را مطرح شده شما خودتون میدونید هر ایسی تغذیه متناسب با وات خروجی مد نظر مقدار امپر خروجی یا تعداد خروجی های مختلف ولتاژی تغییراتی در مقدار خازن ها صافی و خروجی یا مقادیر مقاومت ها یا نوع مدار سویچنگ از نظر کارکرد و نمونه گیری میتواند تفاوت های هر چند اندک داشته باشد پس بنظرم این بهونه گرفتن هست یامیگوید منظور از شورت کردن میکرو مخاطب فکر میکند شما میکروکنترلر را میگویید باز هم من اشاره کردم در پست های قبل بکنار...و حتی در این پست قبلی نوشتم میکرو سوییچ پاور (درضمن مگه میکرو کنترلر مدار را کسی شورت میکنه )بعدم مبحث این تاپیک راجب روشن نشدن برد ماشبن لباسشویی هست هر کس که کمی راجب این موضوع اطلاع داشته باشد منظور از میکرو سوییچ پاور را متوجه میشود با تمام احترام پاسخ شما کوچکترین ربطی به موضوع نداشت و بهانه الکی هر چند با نظر شما راجب اپیرام تقریبا موافق هستم باز اپیرام در ایجاد این مشکل زیاد ربطی نداره حالا شاید سوختن میکرو اصلی مطرح باشه و باعث شورت شدن در خروجی و از کار افتادن مدار پاور باشه من توضیح دادم پاور را بصورت دستی میشود روشن کرد و فقط و فقط گفتم قبلا روی خازن c5ولتاژ وجود داشته الان ‌نداره شما میشد بگید فلان قطعات را چک کن نتیجه را اعلام کن... همش ایراد نوشتاری،همش غر زدن همش توهین نه فقط در این باره برای خیلی از کاربران دیدم که که از عبارات شما اطلاعات کافی برخوردار نیستی از اصطلاح علمی رایج بین تعمیرکاران استفاده کنید،وووو ...
من دو تاپیک تحلیلی و تفسیری شما را کامل خوندم انقدر اطلاعات دارید که کمتر کسی در این سایت هم تراز شما هست بجز افراد قدیمی که دیگه نیستن پس موضوع چیست نمیدانم.‌شما فقط تحلیل تغدیه سویچنیگ تون شاید اندازه چهار سال تحصیل یک دانشجو ارزش داره ولی استاد ،سرور ،،مهندس،شاید کاربرانی منبع رزق و روزیشون در گرو پاسخ شما باشه و با ترس بیان پاسخ میکنن که شما عصبی نشید این انجمن ها با یه تاپیک اموزشی فقط با یدونه حق کاربریشو حلال کرده و خیلی بیشتر باید حق عضویت باشه .این گله را من از شما کردم بعنوان یه کارگر ساده و کوچکتر باز ممنون که جواب دادین و مطالب علمی که به اشتراک گذاشتین .



[غزال]

تشکر
الزامی نیست اگر خازن c1وc5ولتاژ داشته بقیه مدار درست باشه در ضمن پنچ صحفه پست دها عکس با مشخصات قطعات گذاشتم اگر کسی بخواد کمک کنه یه نگاه کوتاه به اطلاعاتی که مطرح کننده سوال کرده بکنه همه اینها را مطرح شده شما خودتون میدونید هر ایسی تغذیه متناسب با وات خروجی مد نظر مقدار امپر خروجی یا تعداد خروجی های مختلف ولتاژی تغییراتی در مقدار خازن ها صافی و خروجی یا مقادیر مقاومت ها یا نوع مدار سویچنگ از نظر کارکرد و نمونه گیری میتواند تفاوت های هر چند اندک داشته باشد پس بنظرم این بهونه گرفتن هست یامیگوید منظور از شورت کردن میکرو مخاطب فکر میکند شما میکروکنترلر را میگویید باز هم من اشاره کردم در پست های قبل بکنار...و حتی در این پست قبلی نوشتم میکرو سوییچ پاور (درضمن مگه میکرو کنترلر مدار را کسی شورت میکنه )بعدم مبحث این تاپیک راجب روشن نشدن برد ماشبن لباسشویی هست هر کس که کمی راجب این موضوع اطلاع داشته باشد منظور از میکرو سوییچ پاور را متوجه میشود با تمام احترام پاسخ شما کوچکترین ربطی به موضوع نداشت و بهانه الکی هر چند با نظر شما راجب اپیرام تقریبا موافق هستم باز اپیرام در ایجاد این مشکل زیاد ربطی نداره حالا شاید سوختن میکرو اصلی مطرح باشه و باعث شورت شدن در خروجی و از کار افتادن مدار پاور باشه من توضیح دادم پاور را بصورت دستی میشود روشن کرد و فقط و فقط گفتم قبلا روی خازن c5ولتاژ وجود داشته الان ‌نداره شما میشد بگید فلان قطعات را چک کن نتیجه را اعلام کن... همش ایراد نوشتاری،همش غر زدن همش توهین نه فقط در این باره برای خیلی از کاربران دیدم که که از عبارات شما اطلاعات کافی برخوردار نیستی از اصطلاح علمی رایج بین تعمیرکاران استفاده کنید،وووو ...
من دو تاپیک تحلیلی و تفسیری شما را کامل خوندم انقدر اطلاعات دارید که کمتر کسی در این سایت هم تراز شما هست بجز افراد قدیمی که دیگه نیستن پس موضوع چیست نمیدانم.‌شما فقط تحلیل تغدیه سویچنیگ تون شاید اندازه چهار سال تحصیل یک دانشجو ارزش داره ولی استاد ،سرور ،،مهندس،شاید کاربرانی منبع رزق و روزیشون در گرو پاسخ شما باشه و با ترس بیان پاسخ میکنن که شما عصبی نشید این انجمن ها با یه تاپیک اموزشی فقط با یدونه حق کاربریشو حلال کرده و خیلی بیشتر باید حق عضویت باشه .این گله را من از شما کردم بعنوان یه کارگر ساده و کوچکتر باز ممنون که جواب دادین و مطالب علمی که به اشتراک گذاشتین .

درود

حق با شماست.
اگر به تعبیر شما ، غُر زدم عذرخواهی میکنم.
تصور کردم پاسخم موثره و جهت درک مقصود شما موظف به مطالعه و تحقیق در کلیه پست های قبلی شما بودم ، دیگه تکرار نمیشه و با توجه به اینکه نادرستی نظراتم را اعلام و اصلاح فرمودید سپاسگزارم و حقیقتا نمیدونستم اطلاعات شما بیشتر از منه.

سپاس



[behi0021]

درود

حق با شماست.
اگر به تعبیر شما ، غُر زدم عذرخواهی میکنم.
تصور کردم پاسخم موثره و جهت درک مقصود شما موظف به مطالعه و تحقیق در کلیه پست های قبلی شما بودم ، دیگه تکرار نمیشه و با توجه به اینکه نادرستی نظراتم را اعلام و اصلاح فرمودید سپاسگزارم و حقیقتا نمیدونستم اطلاعات شما بیشتر از منه.

سپاس

درود
پس از چند وقت رها کردن برد چون صاحب دستگاه توان مالی نداره و برد نو نیز در بازار بسختی گیر میاد باز شروع به چک کردن قدم به قدم کردم تا نزدیک میکروی اصلی رو چک کردم در سری پیش گفتم خازن c5که خازن 47میکرو 16ولت هست شارژ نمیشود همه جارو بررسی کردم تا اینکه دیدم یکی از پایه های ترانس سویچینگ که تا بحال به ندرت دیدم خراب بشن ،با اهم گیری ترانس متوجه شدم یکی از سیم های متصل به پایه داخل رزبن جدا شده بود ترانس را ببرون اوردم تمیز کردم پایه را متصل کردم بعد جریانو وصل کردم دیدم زمان فشار کلید پاور خازن c1تا310ولت شارژ میشه و خازن c5هم 5.3روی پایه هایش بوجود امده خیلی خوشحال پنلو سوار کردم کلید پاور فشار دادم یه لحظه امد روشن بشه ولی یه جرقه ریز زیر رله پاور زد و باز روشن نشد ولی ولتاژام هنوز بر قرار هستن و نوسان ندارن ..



[behi0021]

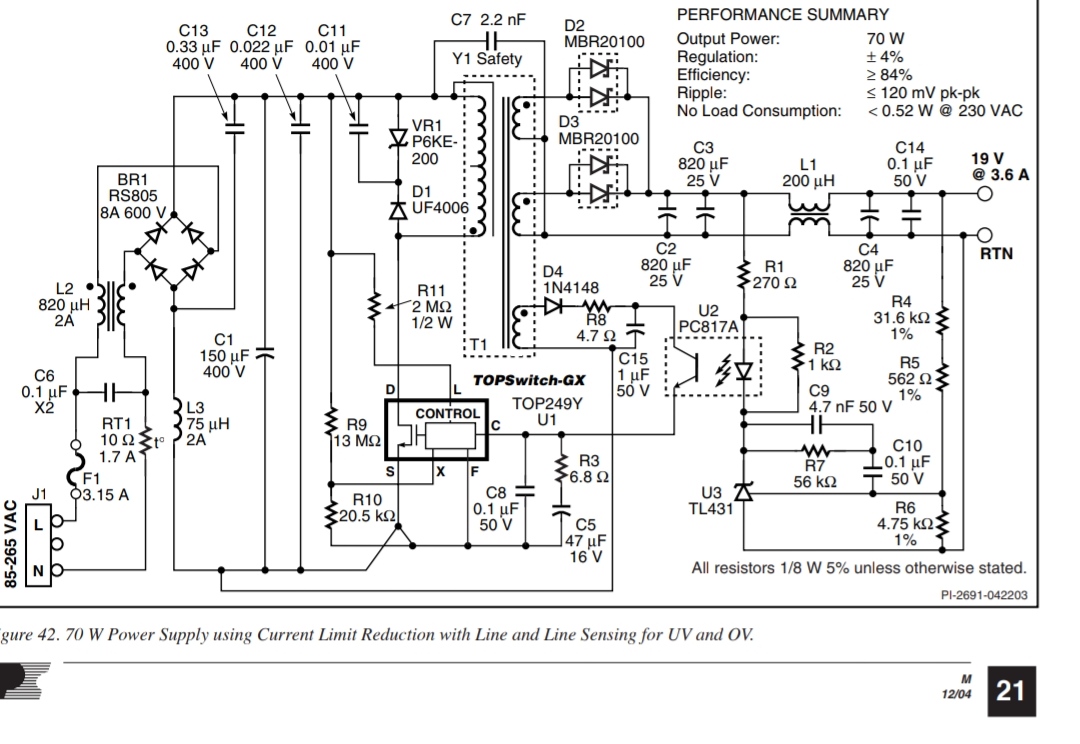

این مدار. نمونه دیگر از کاربرد این نوع ایسی تغذیه تو دیتا شیتش بود در قسمت اولیه مدار مطابق برد من پس از خازن Yیک عدد زنر 5وات 180ولتی هست بشماره p6k180aو بعد از اون دیود فست 4007 الان من روی این دیود زنر ولتاژی ندارم که درواقع به پایه درین وصل میشن این حل بشه روشن میشه سیستم پاور اینها مثل تی وی میمونه فقط زمانی که پاور فشار داده میشه باید تغذیه روشن بشه ولی نمیشه و خازن c1شروع میکنه به دشارژ شد .. بگو استاد



[behi0021]

تشکر ...
