راهنمایی در مورد اضافه کردن مدار حفاظت اتصال کوتاه روی منبع تغذیه دوبل

[zizu.zmr]

عرض سلام و ادب و احترام خدمت همکاران و دوستان عزیزم

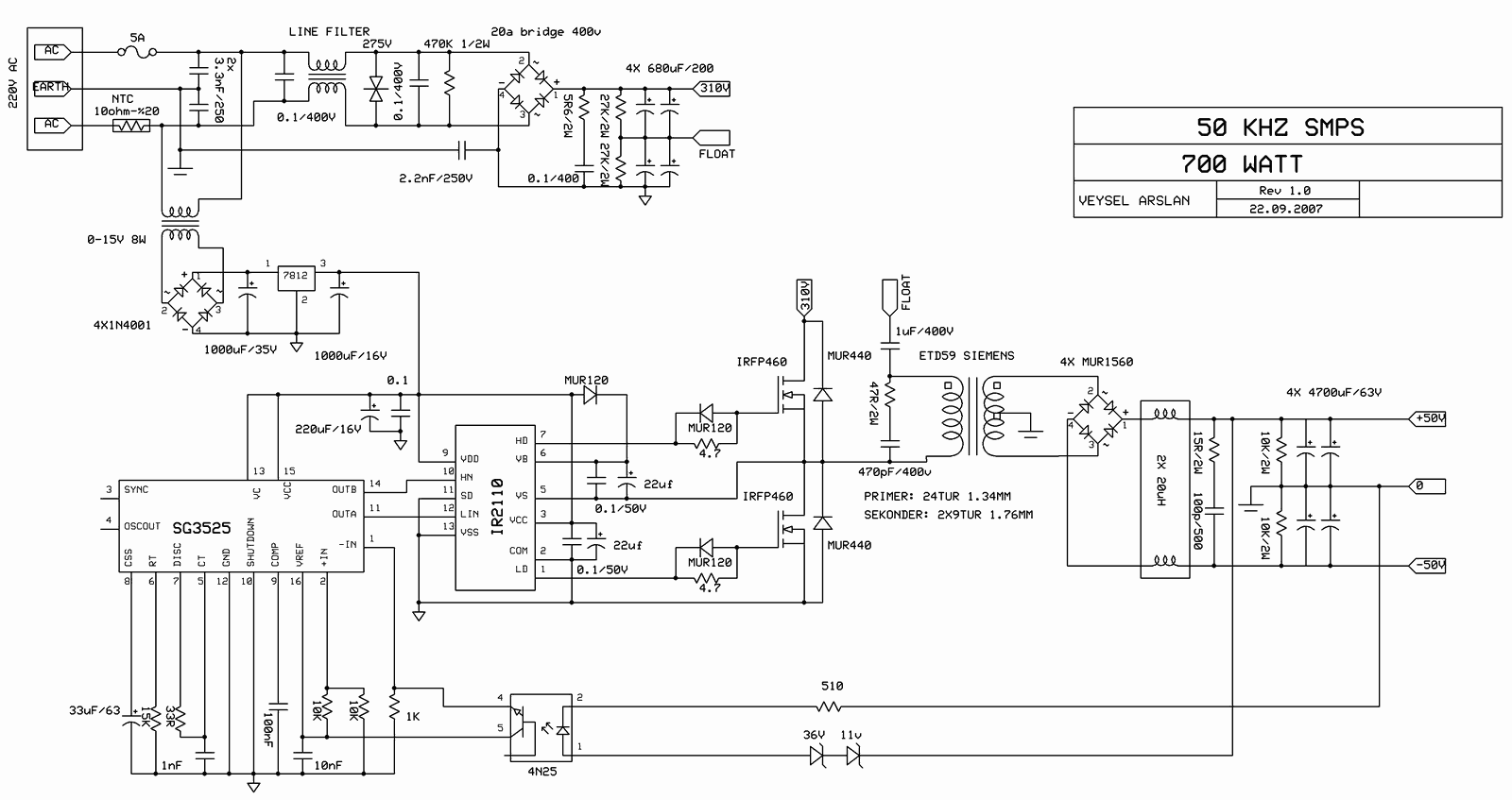

در مورد شماتیکی که پیوست کردم سوالی داشتم. این مدار رو ساختم و کیفیت و قدرت بسیار خوبی رو هم داره. تنها نقطه ضعف مدار نداشتن مدار حافظت از اتصال کوتاه در خروجی هست. ترفندی در مدار مشابه رو دیدم که باعث خاموش کردن آی سی PWM میشد و خروجی رو در برابر اتصال کوتاه ایمن میکرد. همونطور که میدونید پایه شماره 10 آی سی sg3525 مربوطه به Shutdown و در صورتی که ولتاژی روی این پایه وارد بشه باعث خاموشی آی سی خواهد شد. مداری که در مورد شباهتش صحبت کردم از ترانس پالس برای تقویت دو فرکانس خروجی آی سی استفاده میکرد. اما در این مدار از آی سی درایور ماسفت IR2110 استفاده میشه. حالا فرق ماجرا و سوال بنده این هست

طراح مدار هم پایه 10 آی سی 3525 رو به زمین متصل کرده و هم پایه 11 آی سی 2110 رو به زمین متصل کرده. با اون طرحی که در مدار مشابه دیدم با جدا کردن پایه 10 آی سی 3525 و اتصالش به اون مدار کمکی میشه مدار محافظ رو ساخت. اما چیزی که نظرم رو جلب کرد این بود که پایه 11 آی سی 2110 هم Shutdown هست. آیا باید برای اونم فکری کرد یا صرفا خاموش کردن آی سی PWM باعث خاموشی و ایمن شدن مدار میشه؟ مخصوصا سوئیچ های قدرت

یا باید پایه 11 آی سی درایور رو مانند آی سی PWM همزمان با دادن ولتاژ خاموش کنم

ممنون میشم اساتید و همکاران عزیز راهنمایی بفرمایید. سپاس
