پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی
درود

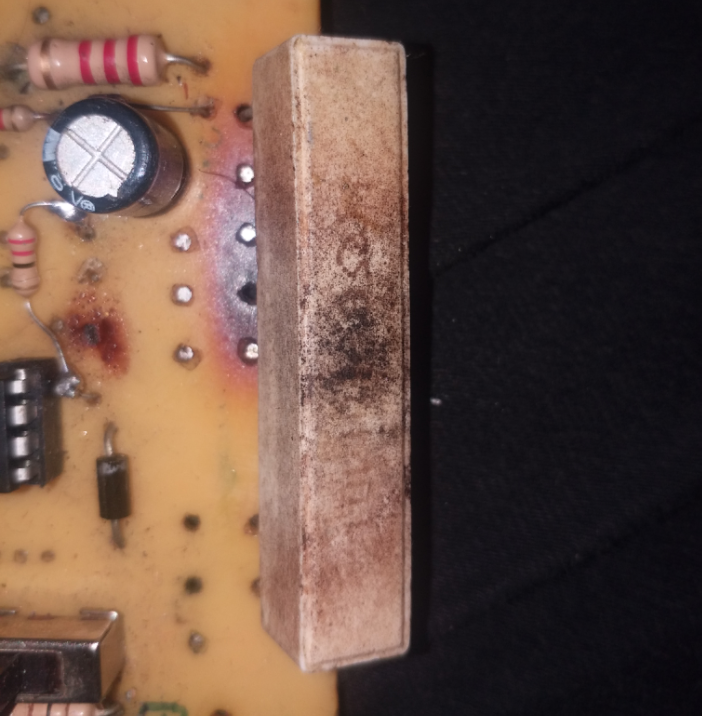

بدون تردید اشتباه میکنید و جریان ۳ آمپر در این مقاومت تا این حد داغ نمیشه که فیبر مدار چاپی رو بسوزونه که دراینصورت لحیم پایه مقاومت ذوب و آزاد میشه .
اما حرارت متعارف در مقاومت آجری ۱۰ وات با جریان ۳ آمپر بدیهی است و اساسا در امور دائمی بمنظور احتراز از قلع مردگی ، پایه مقاومت را در چنین شرایطی از استوانه فلزی عبور میدهند و استوانه را به مدار چاپی لحیم و در مواری پرس میکنند تا سطح تماس بیشتر و مقاومت نقطه تماس کمتر بشه که در جریان های دائمی موجب آزاد شدن پایه مقاومت نشه.
اما ازآنجاکه منبع تغذیه متغیر برای امور دائمی طراحی نمیشه و موقتا در راستای امور پژوهشی و تعمیرات مورد استفاده قرار میگیره لذا نیاز به تمهیداتی برای پیشگیری از قلع مردگی نداره و قبل از آنکه حرارت بمیزان نامناسبی بالا بره نیاز به منبع تغذیه در آمپر بالا رفع شده و تغذیه را خاموش میکنید
مگر از منبع تغذیه بعنوان منبع ولتاژ ثابت برای دستگاهی بصورت دائمی استفاده کنید که دراینصورت بسیاری از قطعات این تغذیه زائد است و میتوانید با قطعات کمتری تغذیه ثابت بسازید و چنین مشکلاتی را نیز پیش بینی کنید.
باید از هر دستگاهی در جایگاه خودش استفاده کنید
مثلا اگه از هویه هفت تیری موقت ، بعنوان هویه قلمی دائمی استفاده کنید صدمه فوری آن بدیهی است.
بعبارتی اگه از اتومبیل سواری بعنوان وانت و از وانت بعنوان سواری استفاده کنید بدیهی است که با مشکلاتی مواجه خواهید شد.
اگه به منبع تغذیه ۳ آمپری صفر الی ۳۰ ولت معروف که با ۳ آپ امپ طراحی شده دقت کنید از مقاومت ۴۷/. اهمی بعنوان نمونه گیر جریان استفاده شده که با توجه به ولتاژ ماکزیمم تغذیه حاضر که برای ۲۰ ولت طراحی کردم و با توجه به ولتاژ ۳۰ ولت تغذیه ۳ آپ امپی که باید حرارت بسیار شدیدتری تولید کنه لذا قطعا باید موجب نارضایتی شدیدی میگردید و به وفور میسوخت .
اما برای آن تغذیه هم یک مورد نارضایتی و یا صدمه مقاومت ۴۷/ اهمی اعلام نشده بویژه که توان آن بمراتب کوچکتر از ۱۰ وات هم انتخاب شده
( اگر اشتباه نکنم مقاومت ۴۷/ اهمی ۵ وات توصیه شده که در صورت نقص طراحی ، باید بسرعت میسوخت اما تابحال هرگز با صدمه مقاومت ۴۷/ اهمی ۵ وات آن تغذیه هم مواجه نشدم و نشنیدم چه رسد به مقاومت ۱۰ وات در ماکزیمم ۲۰ ولت ).
بنابمراتب اشکالی در ارزیابی و گزارش شما احساس میکنم ( شاید ۱۰ وات نیست و شاید جریان آن بیش از ۳ آمپر باشد و شاید مدت طولانی استفاده میکنید و قس علیهذا)
سپاس
درود
بدون تردید اشتباه میکنید و جریان ۳ آمپر در این مقاومت تا این حد داغ نمیشه که فیبر مدار چاپی رو بسوزونه که دراینصورت لحیم پایه مقاومت ذوب و آزاد میشه .
اما حرارت متعارف در مقاومت آجری ۱۰ وات با جریان ۳ آمپر بدیهی است و اساسا در امور دائمی بمنظور احتراز از قلع مردگی ، پایه مقاومت را در چنین شرایطی از استوانه فلزی عبور میدهند و استوانه را به مدار چاپی لحیم و در مواری پرس میکنند تا سطح تماس بیشتر و مقاومت نقطه تماس کمتر بشه که در جریان های دائمی موجب آزاد شدن پایه مقاومت نشه.
اما ازآنجاکه منبع تغذیه متغیر برای امور دائمی طراحی نمیشه و موقتا در راستای امور پژوهشی و تعمیرات مورد استفاده قرار میگیره لذا نیاز به تمهیداتی برای پیشگیری از قلع مردگی نداره و قبل از آنکه حرارت بمیزان نامناسبی بالا بره نیاز به منبع تغذیه در آمپر بالا رفع شده و تغذیه را خاموش میکنید
مگر از منبع تغذیه بعنوان منبع ولتاژ ثابت برای دستگاهی بصورت دائمی استفاده کنید که دراینصورت بسیاری از قطعات این تغذیه زائد است و میتوانید با قطعات کمتری تغذیه ثابت بسازید و چنین مشکلاتی را نیز پیش بینی کنید.
باید از هر دستگاهی در جایگاه خودش استفاده کنید
مثلا اگه از هویه هفت تیری موقت ، بعنوان هویه قلمی دائمی استفاده کنید صدمه فوری آن بدیهی است.
بعبارتی اگه از اتومبیل سواری بعنوان وانت و از وانت بعنوان سواری استفاده کنید بدیهی است که با مشکلاتی مواجه خواهید شد.
اگه به منبع تغذیه ۳ آمپری صفر الی ۳۰ ولت معروف که با ۳ آپ امپ طراحی شده دقت کنید از مقاومت ۴۷/. اهمی بعنوان نمونه گیر جریان استفاده شده که با توجه به ولتاژ ماکزیمم تغذیه حاضر که برای ۲۰ ولت طراحی کردم و با توجه به ولتاژ ۳۰ ولت تغذیه ۳ آپ امپی که باید حرارت بسیار شدیدتری تولید کنه لذا قطعا باید موجب نارضایتی شدیدی میگردید و به وفور میسوخت .
اما برای آن تغذیه هم یک مورد نارضایتی و یا صدمه مقاومت ۴۷/ اهمی اعلام نشده بویژه که توان آن بمراتب کوچکتر از ۱۰ وات هم انتخاب شده
( اگر اشتباه نکنم مقاومت ۴۷/ اهمی ۵ وات توصیه شده که در صورت نقص طراحی ، باید بسرعت میسوخت اما تابحال هرگز با صدمه مقاومت ۴۷/ اهمی ۵ وات آن تغذیه هم مواجه نشدم و نشنیدم چه رسد به مقاومت ۱۰ وات در ماکزیمم ۲۰ ولت ).
بنابمراتب اشکالی در ارزیابی و گزارش شما احساس میکنم ( شاید ۱۰ وات نیست و شاید جریان آن بیش از ۳ آمپر باشد و شاید مدت طولانی استفاده میکنید و قس علیهذا)
سپاس
