پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی
درود
حالا درسته
مقاومت ۲۲۰ اهم بجای ۳۷۰ اهم نصب کن در لیست قطعات اصلاح کردم
در مورد ولوم جریان توضیح دادم و تغذیه شما هم درسته و باید همینطور باشه
ولی بترتیب زیر عمل کن
۱- ولوم جریان را زیاد کن و ولتاژی مثلا ۶ ولت انتخاب کن
۲- یک مقاومت ۱۰ الی ۲۰ اهم آجری یا یک لامپ ماشین به خروجی متصل کن ، حالا ولوم جریان را بتدریج کم کن تا جایی که ولتاژ خروجی ذره ای کم بشه و لامپ led کمی روشن میشه
۳- حالا اگه آمپر متر بهش متصله ببین جریان چقدره ؟ مثلا نیم آمپره .
۴- حالا اگه بار فعلی را کنار بگذاری و بارهای کوچکتر ( یعنی با مقاومت اهمی بیشتر ) به خروجی متصل کنی که جریان کمتر از نیم آمپر باشه کاری نداره و میتونی استفاده کنی اما اگه بخوای باری متصل کنی که بیشتر از نیم آمپر بخواد دراینصورت اجازه نمیده و ولتاژ را پایین میاره که نتونی بیشتر از نیم آمپر بگیری
۵- حالا اگه آمپر بیشتری میخوای باید ولوم جریان را بیشتر کنی مثلا ۱ آمپر انتخاب کنی که دراینصورت تا جریان ۱ آمپر براحتی بهت میده و مانع نمیشه اما اگه بخوای بیشتر از ۱ آمپر بکشی دوباره مانع میشه و ولتاژ را پایین میاره
۶- بهمین ترتیب میتونی ولوم جریان را بیشتر کنی مثلا ۳ آمپر انتخاب کنی که دراینصورت تا جریان ۳ آمپر هیچ اشکالی پیش نمیاد ولی اگه بخوای بیشتر از ۳ آمپر بکشی مجددا مانع میشه و ولتاژ را پایین میاره
ببین همینطور هست یا نه ؟
وقتی باری به خروجی متصل نیست و اونجایی که ولوم جریان حداقل هست باید ولتاژ خروجی را صفر کنه و کمی بچرخونی باید ولتاژ حداکثر بشه و درسته
اگه ولوم جریان را تا ۵۰ درصد بچرخونی تقریبا میتونی ۱،۵ آمپر بکشی و کاری نداره ولی اگه باری به خروجی متصل کنی که بیشتر از جریان انتخابی نیاز داشته باشه دراینصورت ولتاژ را پایین میاره وگرنه کاری نداره و میتونی جریان های پایین تر را استفاده کنی
وظیفه محدود کننده جریان همینه .
اگه متوجه نشدی بگو چه بارهایی یا چه مقاومت های آجری داری تا متناسب با موجودی شما مثال بزنم
ضمنا مشخصات کدوم قطعات مولتی متر را نیاز داری؟

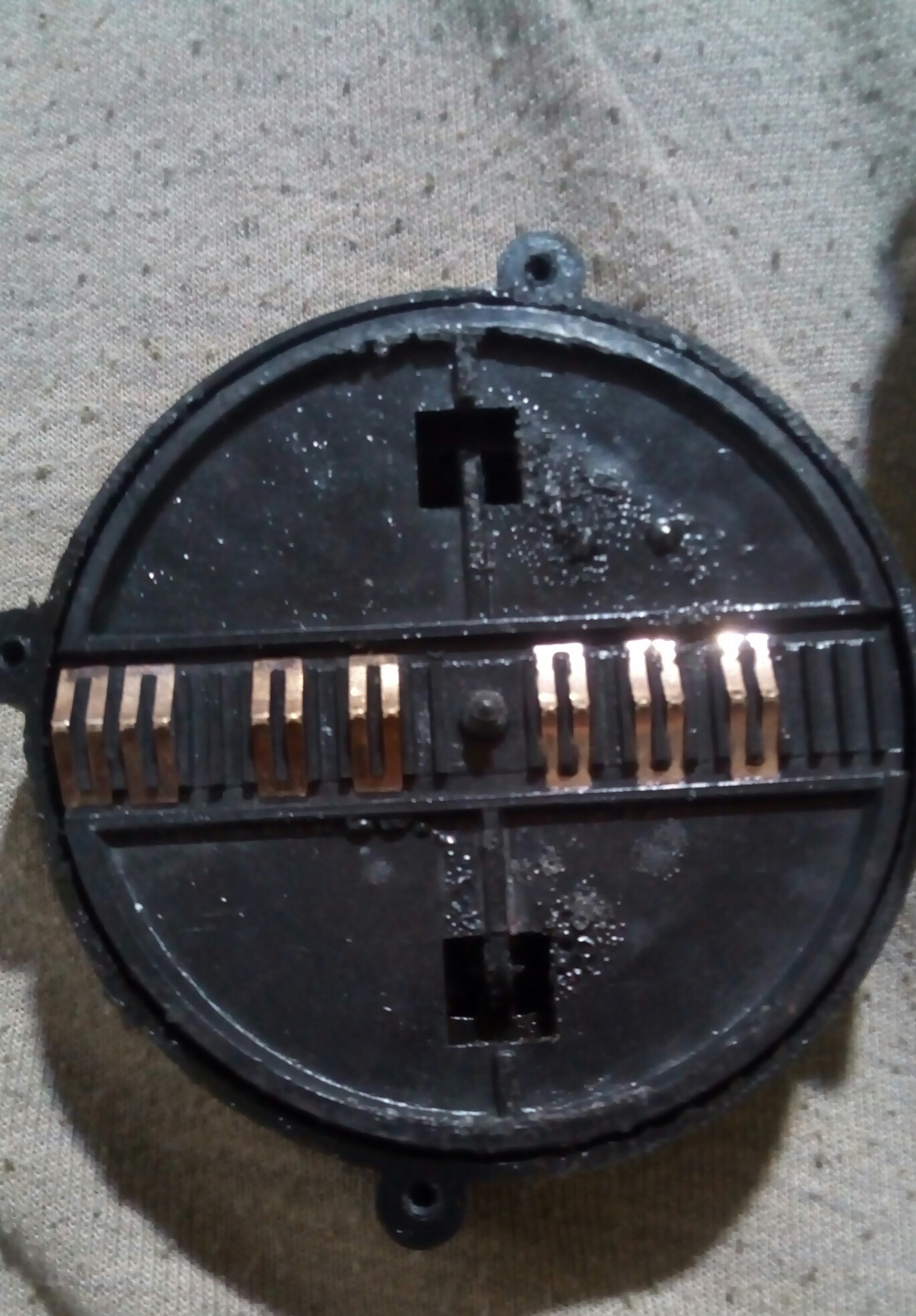

اگر سلکتور را خارج نکردی خارج نکن چون ممکنه پلاتین هاش جابجا و مصیبت بشه ولی اگه خارج کردی یک عکس از وضعیت پلاتین ها شبیه عکس زیر ارسال کن چون بچه های تعمیرگاهم بازش کردند و پلاتین ها روی زمین ریخته و وضعیتش نامشخصه .
سپاس
درود. جناب مهندس ضمن تشکر از زحمات و راهنمایی های بی دریغ شما. متاسفانه متوجه مشکلی شدم. هم مولتی متر روی میز کارم خراب شده هم آمپرمتر پنلی. با مولتی متر یکی از رفقا تست ها را مجددا انجام دادم و نتایج صحیح به شرح ذیل است
.
ولتاژ ورودی ۱۹.۱ متناوب. ولتاژ سر خازن بزرگ همانطور که فرمودید ۲۶ ولت. خروجی با مقاومت ۳۷۰ اهم ۱۶.۴۰ شد. و با مقاومت ۲۲۰ اهم ۲۴.۱ شد. حالا اگه مقدار این مقاومت رو برای بدست آوردن ولتاژی بالاتر کمتر انتخاب کنیم به مدار فشار میاد؟
نکته ای رو هم خواستم سئوال کنم اونم اینه که آیا مقدار ولوم جریان، متناسب هست؟ چون عملا مثل یه کلید ON و OFF عمل میکنه. در حد نیم میل حرکت ولتاژ رو کامل صفر میکنه و یا به حداکثر میرسونه.

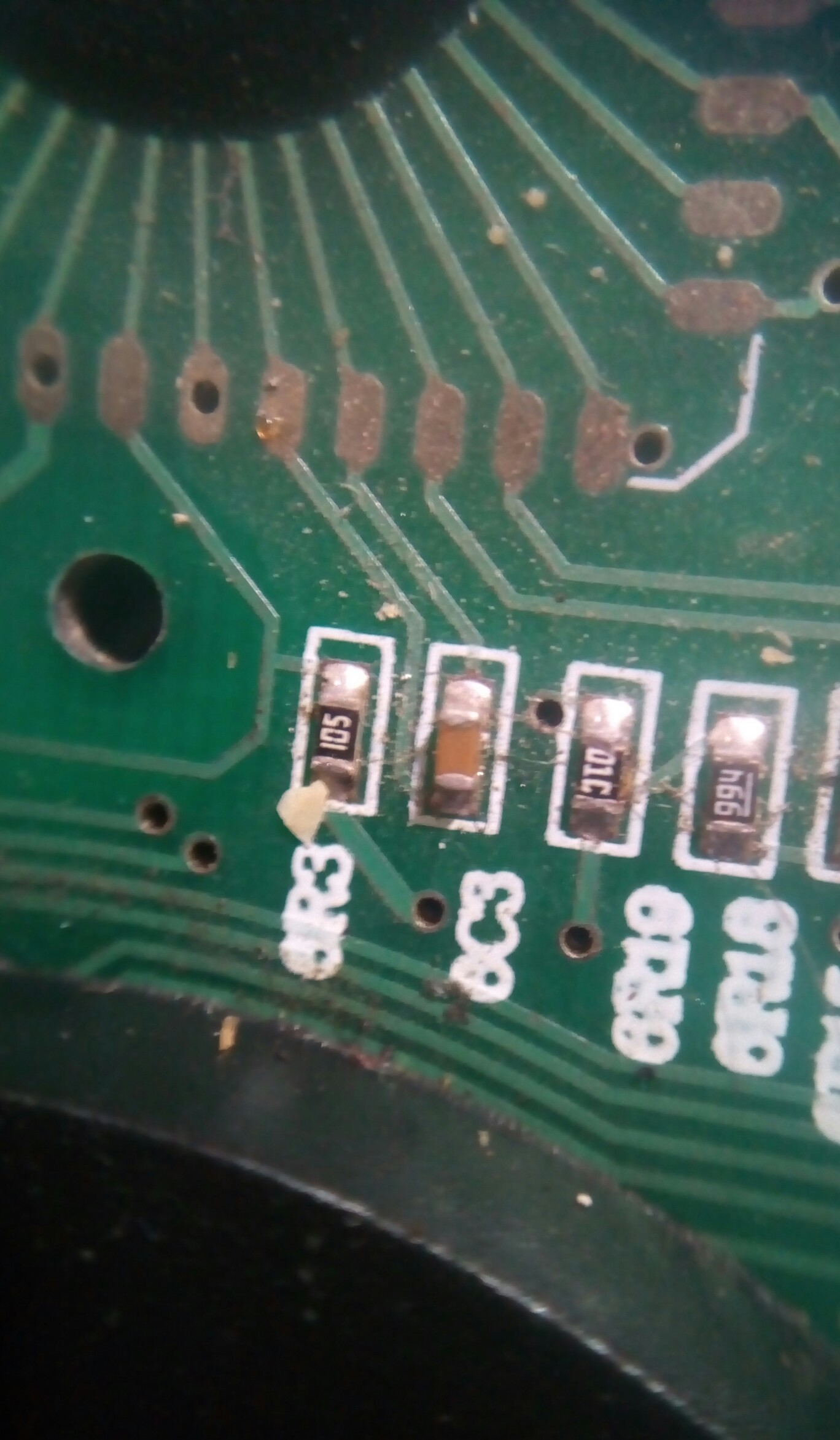

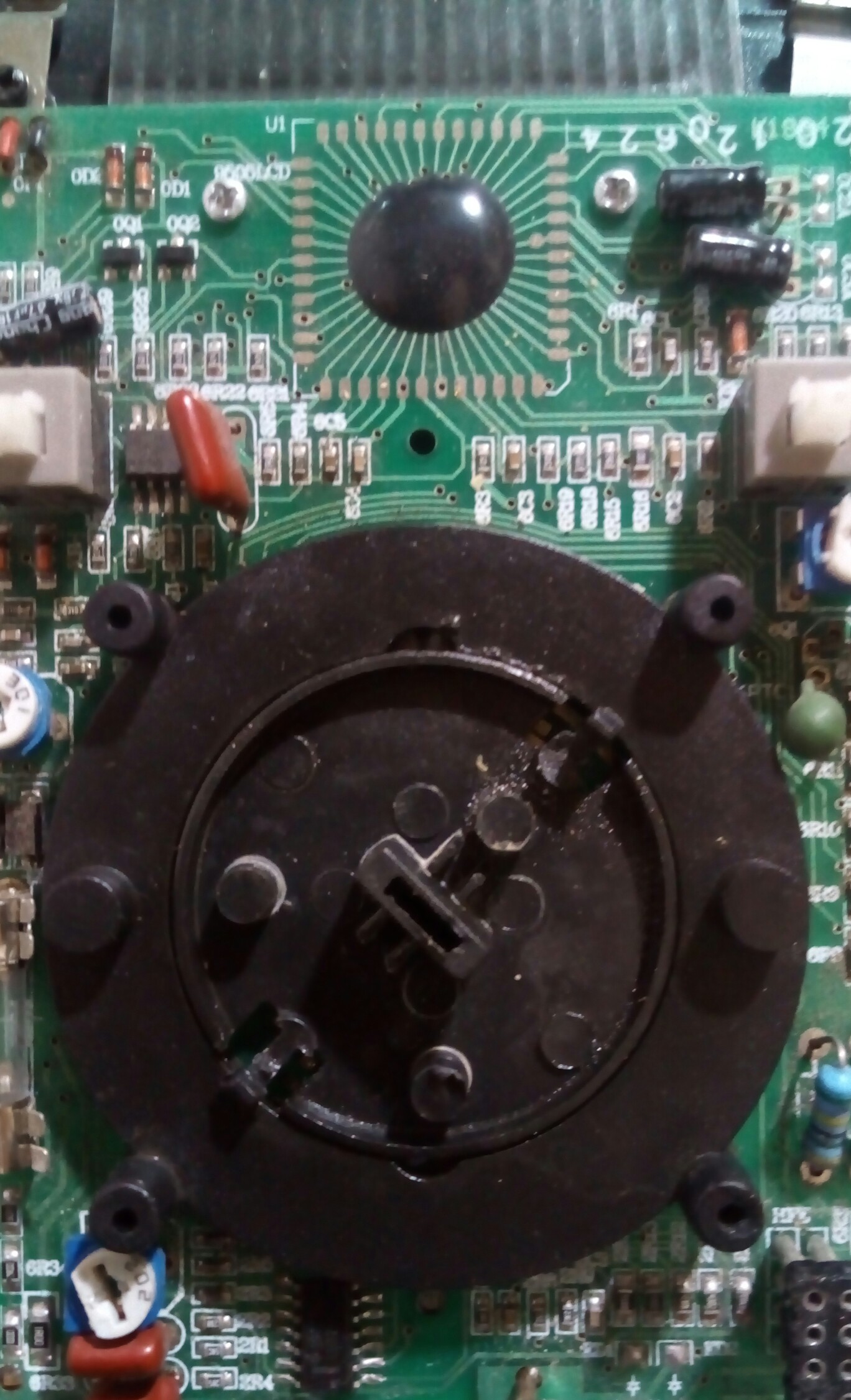

در ضمن دوستانی که مشابه این مولتی متر رو دارن یه اطلاع بدن. چندتا از قطعاتش سوخته کدهای smdش رو میخوام. ممنون
درود
حالا درسته
مقاومت ۲۲۰ اهم بجای ۳۷۰ اهم نصب کن در لیست قطعات اصلاح کردم
در مورد ولوم جریان توضیح دادم و تغذیه شما هم درسته و باید همینطور باشه
ولی بترتیب زیر عمل کن
۱- ولوم جریان را زیاد کن و ولتاژی مثلا ۶ ولت انتخاب کن
۲- یک مقاومت ۱۰ الی ۲۰ اهم آجری یا یک لامپ ماشین به خروجی متصل کن ، حالا ولوم جریان را بتدریج کم کن تا جایی که ولتاژ خروجی ذره ای کم بشه و لامپ led کمی روشن میشه
۳- حالا اگه آمپر متر بهش متصله ببین جریان چقدره ؟ مثلا نیم آمپره .
۴- حالا اگه بار فعلی را کنار بگذاری و بارهای کوچکتر ( یعنی با مقاومت اهمی بیشتر ) به خروجی متصل کنی که جریان کمتر از نیم آمپر باشه کاری نداره و میتونی استفاده کنی اما اگه بخوای باری متصل کنی که بیشتر از نیم آمپر بخواد دراینصورت اجازه نمیده و ولتاژ را پایین میاره که نتونی بیشتر از نیم آمپر بگیری
۵- حالا اگه آمپر بیشتری میخوای باید ولوم جریان را بیشتر کنی مثلا ۱ آمپر انتخاب کنی که دراینصورت تا جریان ۱ آمپر براحتی بهت میده و مانع نمیشه اما اگه بخوای بیشتر از ۱ آمپر بکشی دوباره مانع میشه و ولتاژ را پایین میاره
۶- بهمین ترتیب میتونی ولوم جریان را بیشتر کنی مثلا ۳ آمپر انتخاب کنی که دراینصورت تا جریان ۳ آمپر هیچ اشکالی پیش نمیاد ولی اگه بخوای بیشتر از ۳ آمپر بکشی مجددا مانع میشه و ولتاژ را پایین میاره
ببین همینطور هست یا نه ؟
وقتی باری به خروجی متصل نیست و اونجایی که ولوم جریان حداقل هست باید ولتاژ خروجی را صفر کنه و کمی بچرخونی باید ولتاژ حداکثر بشه و درسته
اگه ولوم جریان را تا ۵۰ درصد بچرخونی تقریبا میتونی ۱،۵ آمپر بکشی و کاری نداره ولی اگه باری به خروجی متصل کنی که بیشتر از جریان انتخابی نیاز داشته باشه دراینصورت ولتاژ را پایین میاره وگرنه کاری نداره و میتونی جریان های پایین تر را استفاده کنی
وظیفه محدود کننده جریان همینه .
اگه متوجه نشدی بگو چه بارهایی یا چه مقاومت های آجری داری تا متناسب با موجودی شما مثال بزنم
ضمنا مشخصات کدوم قطعات مولتی متر را نیاز داری؟
اگر سلکتور را خارج نکردی خارج نکن چون ممکنه پلاتین هاش جابجا و مصیبت بشه ولی اگه خارج کردی یک عکس از وضعیت پلاتین ها شبیه عکس زیر ارسال کن چون بچه های تعمیرگاهم بازش کردند و پلاتین ها روی زمین ریخته و وضعیتش نامشخصه .
سپاس
