تجربیات: Pcb و تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

سلام استاد
مسیر مربوطه روی برد(ضربدرقرمز) رو قطع کردم - کلیدپاور روشن- آی سی از برد جدا--- در اینصورت پایه وسط یا خروجی ۳۱۷ نسبت ب گرند ، ۱۴.۷ ولت متغیر رو میده -- اما درصورت نصب آیسی و روشن بودن کلیدپاور ، خروجی ۳۱۷ ، با ولوم، متغیر تا ۶.۵ ولت میده -- خازنها و زینر رو هم تعویض میکنم و جواب نهایی رو اعلام میکنم

ویرایش
سه عدد خازن کوچک و زینر ۷.۵ ولت تعویض گردید ،اما هیچ اتفاقی نیفتاد و کارکرد مدار کماکان طبق توضیح بالا : بدون آیسی، پایه (وسط)خروجی۳۱۷ نسبت ب گراند، از صفر تا ۱۴/۷ باولوم متغیر است --- اما با نصب آیسی، خروجی۳۱۷، تا۶/۵ با ولوم متغیر است تستهای انجام شده وتعویض قطعات درحالی صورت گرفته ک (مسیر ضربدر قرمز) ، همچنان قطع میباشد

درود

ولتاژ پایه ۴ ( یا ولتاژ زینر ۷،۵ ) را هم پرسیدم چرا پاسخ ندادی؟
یکبار بدون آی سی و یکبار با نصب آی سی ولتاژ فوق ( ولتاژ پایه ۴ یا زینر ) چند ولته ؟

سپاس


یاشکین

کاربر
2020-10-24
34
38
ایران
پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود

ولتاژ پایه ۴ ( یا ولتاژ زینر ۷،۵ ) را هم پرسیدم چرا پاسخ ندادی؟
یکبار بدون آی سی و یکبار با نصب آی سی ولتاژ فوق ( ولتاژ پایه ۴ یا زینر ) چند ولته ؟

سپاس

سلام استاد
بدون آی سی : کلیدخاموش- پایه۴یامثبت زینر- ازحداقل تاحداکثر ولوم- منفی۰/۱۵۰ ولت تا منفی۱/۲۰ ولت
بدون آی سی : کلیدروشن- پایه۴یامثبت زینر- ازحداقل تاحداکثر
ولوم- منفی۰/۱۰۰- تامنفی۰/۶۰۰- ولت

با آی سی : کلیدخاموش- پایه۴یامثبت زینر- ازحداقل تاحداکثر
ولوم- مثبت ۰/۷۱۵ ثابت وبدون تغیر
با آی سی : کلید روشن- پایه۴یامثبت زینر- ازحداقل تاحداکثر
ولوم- مثبت۰/۷۱۵ تامثبت۰/۷۶۰ ولت

  • Like
واکنش‌ها[ی پسندها]: غزال

محیاجان

کاربر
2019-12-11
441
1,004
زاهدان
پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود

ولتاژ پایه ۴ ( یا ولتاژ زینر ۷،۵ ) را هم پرسیدم چرا پاسخ ندادی؟
یکبار بدون آی سی و یکبار با نصب آی سی ولتاژ فوق ( ولتاژ پایه ۴ یا زینر ) چند ولته ؟

سپاس

سلام استاد
اگر بخواهیم ولت متر و آمپر متر وصل نکنیم بجز زینر ۵ ولتی و مقاومت r13 کدوم قطعات حذف میشن ؟


غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

سلام استاد
بدون آی سی : کلیدخاموش- پایه۴یامثبت زینر- ازحداقل تاحداکثر ولوم- منفی۰/۱۵۰ ولت تا منفی۱/۲۰ ولت
بدون آی سی : کلیدروشن- پایه۴یامثبت زینر- ازحداقل تاحداکثر
ولوم- منفی۰/۱۰۰- تامنفی۰/۶۰۰- ولت

با آی سی : کلیدخاموش- پایه۴یامثبت زینر- ازحداقل تاحداکثر
ولوم- مثبت ۰/۷۱۵ ثابت وبدون تغیر
با آی سی : کلید روشن- پایه۴یامثبت زینر- ازحداقل تاحداکثر
ولوم- مثبت۰/۷۱۵ تامثبت۰/۷۶۰ ولت

درود

چرا ولتاژ حدود 7- ولت را درست نمیکنی ؟
و فقط گفتی قطعات عوض کردی ولی نگفتی درست نشد.
تا زمانیکه این ولتاژ درست نشه قابل ارزیابی نیست.
ایراد در قطعاتی است که با کادر قرمز مشخص کردم ، احتمالا پایه های زینر یا دیود یا خازن برعکس نصب شده و یا اتصالات پایه ها اشتباه شده.

برای تست ها همیشه کلید روشن باشه و با کلید خاموش نگفتم تست کنی.

سپاس


آخرین ویرایش:

یاشکین

کاربر
2020-10-24
34
38
ایران
پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود

چرا ولتاژ حدود 7- ولت را درست نمیکنی ؟
و فقط گفتی قطعات عوض کردی ولی نگفتی درست نشد.
تا زمانیکه این ولتاژ درست نشه قابل ارزیابی نیست.

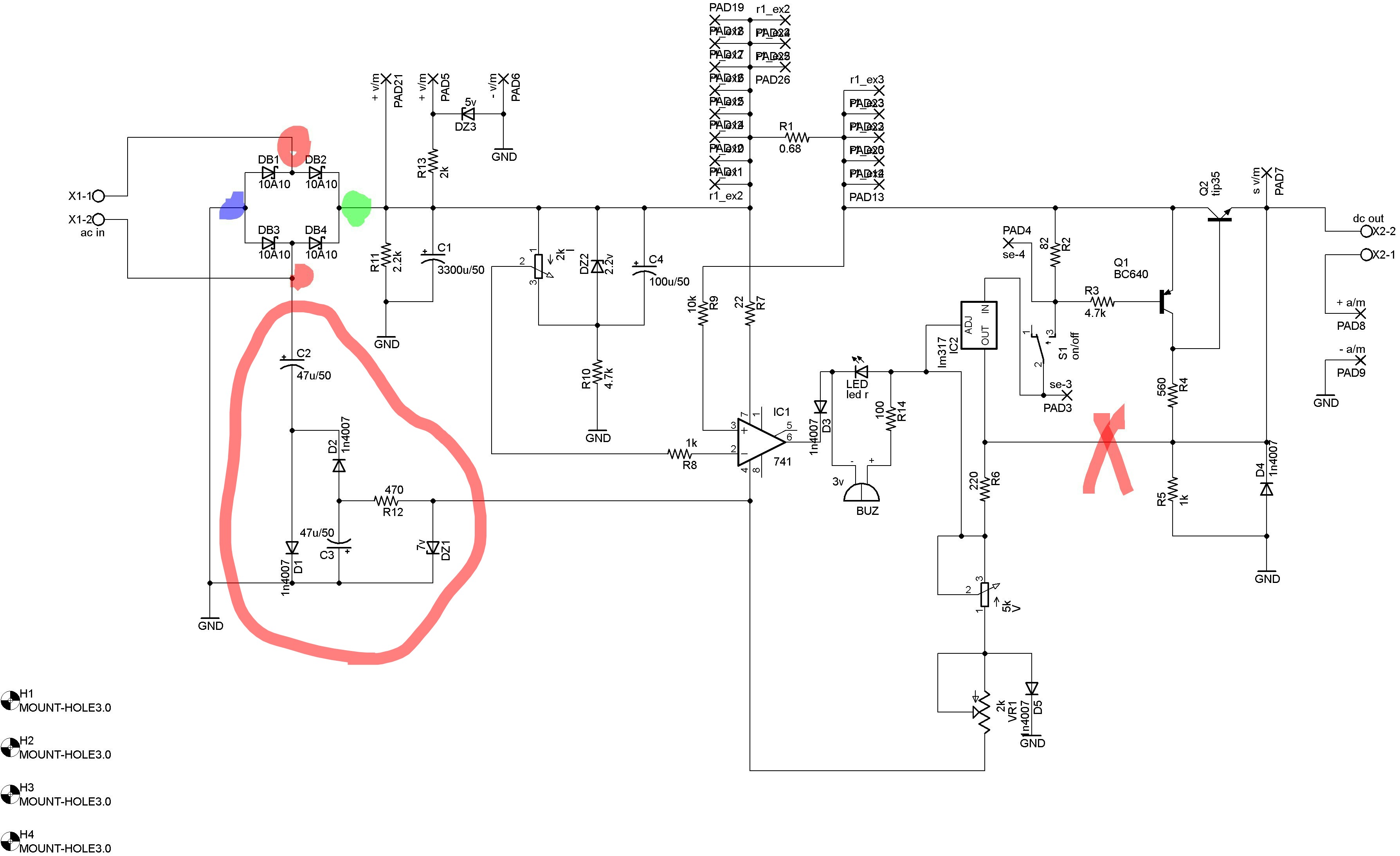

ایراد در قطعاتی است که با کادر قرمز مشخص کردم ، احتمالا پایه های زینر یا دیود یا خازن برعکس نصب شده و یا اتصالات پایه ها اشتباه شده.

برای تست ها همیشه کلید روشن باشه و با کلید خاموش نگفتم تست کنی.

سپاس

مشاهده فایل‌پیوست 191566


سلام استاد
احتمالا باید درست شده باشه
بنده نقشه رو برا چندمین بار برسی کردم -دقیقا ایراد از اون قسمتی بود ک شما لطف کردید و با دایره نشون دادید- مقاومت R12 ، ب زینر ب مثبت زینر ک همون پایه چهار آی سی باشه، متصل نبود ، ب این دلیل ک من از روی نقشه قرمزرنگ ، برد را منتاژ کردم و یکی از ترکها از دستم درفته بود-- بعداز اتصال مقاومت R12 ب زینر، ولتاژ پایه چهار سوکت آیسی(بدون آیسی) منفی ۷/۱ ولت شده ، شما چ دستوری میفرمایید
[/URL][/IMG]

آخرین ویرایش:

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

سلام استاد
احتمالا باید درست شده باشه
بنده نقشه رو برا چندمین بار برسی کردم -دقیقا ایراد از اون قسمتی بود ک شما لطف کردید و با دایره نشون دادید- مقاومت R12 ، ب زینر ب مثبت زینر ک همون پایه چهار آی سی باشه، متصل نبود ، ب این دلیل ک من از روی نقشه قرمزرنگ ، برد را منتاژ کردم و یکی از ترکها از دستم درفته بود-- بعداز اتصال مقاومت R12 ب زینر، ولتاژ پایه چهار سوکت آیسی(بدون آیسی) منفی ۷/۱ ولت شده ، شما چ دستوری میفرمایید
[/URL][/IMG]

درود

حالا ولتاژ خروجی رو بدون آی سی و با آی سی تست کن.

سپاس


یاشکین

کاربر
2020-10-24
34
38
ایران
پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود

حالا ولتاژ خروجی رو بدون آی سی و با آی سی تست کن.

سپاس

سلام استاد
چون اون قسمتی ازمدار، ک در پستهای گذشته باعلامت ضربدر ، دستور قطع ترَک رو دادید، خروجی ندارم، آیا اون ترک رو وصل کنم؟
بااجازتون اون قسمتی ک قطع کرده بودم ، دوباره وصل کردم و خروجی رو تست کردم ک ارقام عبارت اند از:

بدون آی سی : خروجی باحداقل وحداکثر ولوم ، ۱/۸۵ تا ۱۴ ولت
با آی سی : خروجی با حداقل وحداکثر ولوم ، منفی ۰/۷۰۰- بدون تغییر ، ودر این مرحله، ال ای دی هم کامل روشن میباشد

آخرین ویرایش:

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

سلام استاد
چون اون قسمتی ازمدار، ک در پستهای گذشته باعلامت ضربدر ، دستور قطع ترَک رو دادید، خروجی ندارم، آیا اون ترک رو وصل کنم؟
بااجازتون اون قسمتی ک قطع کرده بودم ، دوباره وصل کردم و خروجی رو تست کردم ک ارقام عبارت اند از:

بدون آی سی : خروجی باحداقل وحداکثر ولوم ، ۱/۸۵ تا ۱۴ ولت
با آی سی : خروجی با حداقل وحداکثر ولوم ، منفی ۰/۷۰۰- بدون تغییر ، ودر این مرحله، ال ای دی هم کامل روشن میباشد

درود

باید لامپ خاموش باشه
اگر ولوم جریان روی صفر باشه همیشه لامپ روشنه و تغذیه کار نمیکنه
اگر ولوم جریان از صفر دورتر است و بازم لامپ روشنه دراینصورت یا ، آی سی سوخته و یا ایراد در ارتباط قطعات جانبی آی سی هست .

سپاس

آخرین ویرایش:

electronium

VIP+ افتخاری
کاربر
2020-07-30
1,253
3,326
32
پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود

باید لامپ خاموش باشه
اگر ولوم جریان روی صفر باشه هکیشه لامپ روشنه و تغذیه کار نمیکنه
اگر ولوم جریان از صفر دورتر است و بازم لامپ روشنه دراینصورت یا ، آی سی سوخته و یا ایراد در ارتباط قطعات جانبی آی سی هست .

سپاس

استادعزیز سال جدیدی همراه با سلامتی برای شما وکسب دانش روزافزون برای سایر همکاران خواستارم


غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

استادعزیز سال جدیدی همراه با سلامتی برای شما وکسب دانش روزافزون برای سایر همکاران خواستارم

درود

با تبریک متقابل و تشکر و تقدیر فراوان.
امید ندارم بلکه اطمینان دارم در سال جدید ، با تلاش یکدیگر ، علاوه بر توفیقات علمی و فنی ، به پیروزی‌های بزرگی در سطح کشور دست می‌یابیم.
