تجربیات: Pcb و تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

استاد عزیز ماژول خودش مقاومت شنت داره و با هرمصرف کننده ای تست میکنم خطای آمپر مختلف نسبت به هر مصرف کننده در نمایشگر ماژول دارم ..خیر برای هر مصرف کننده ای عدد آمپر نمایشگر متفاوته
حق باشماست اینو مجبور شدم ادامه تاپیک شما موضوع رو مطرح کنم قاعدتا اگه تاپیک جداگانه میزدم به شما پرسش و پاسخ از سوی شما دسترسی نداشتم صرفا فقط این بوده.... بازهم ممنونم که وقت شریف تون رو مصده شدم

درود
شخصی پرید خونه مردم،
گفتن چرا بدون اجازه از دیوار پریدی خونه مردم
گفت آخه از صاحبخونه یک سوال داشتم هر چی زنگ و در زدم باز نکرد و حدس زدم حمومه یا خوابه و بهش دسترسی نداشتم ، لذا پریدم داخل خونه که هر جایی هست بِکِشمش بیرون و سوالم رو ازش بپرسم ، صرفا فقط این بود و منظور بدی نداشتم.

سپاس



[J1375]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود


، من کی و کجا گفتم با گوشی بکش
، فقط روی کاغذ بکش با جزئیات کامل و پل دیود و ولتمتر و عکسشو بفرست.


، چرا در شرایطی که اینترنت افتضاحه منو ناگزیر به ارسال پست تکراری میکنی ؟

با وجودیکه قصد داشتم پاسخ ندم ولی اینبار پاسخ دادم ، ببین چی خواستم همون رو اجرا کن . سپاس

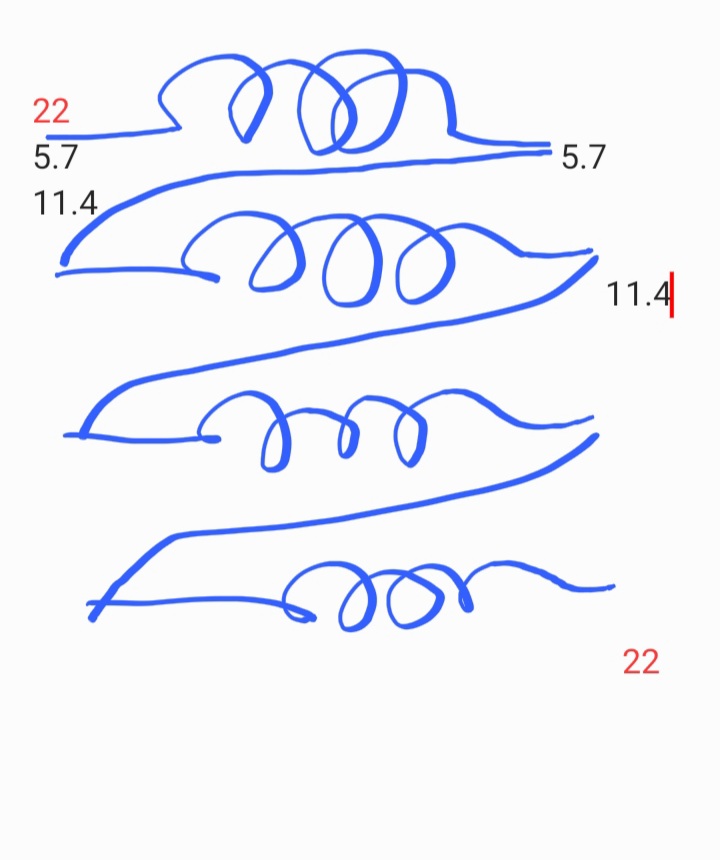

این ۴ تا مارپیچ رو فرستادی ؟ خب نیاز به ارسال این تصویر نبود و اگه میگفتی ۴ تا مارپیچه و بزحمت نمی افتادی به اندازه این تصویر میفهمیدم.
! ...........مشاهده فایل‌پیوست 187807

شرمنده قصد اذیت شما رو نداشتم

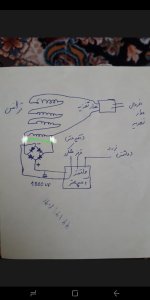

https://s24.picofile.com/file/8453635800/20221002_133602.jpg
امیدوارم کامل باشه

اینم نقشه ولتمتر امپرمترم
https://s25.picofile.com/file/8452952592/2022_09_09_11_29_55.jpg

مشکل بنده تو پل دیود بود و حل شد خداروشکر


لطفا راهکار خودتون که فرموده بودید از ترانس خودم ولتاژ کمتری رو بگیرم و با اون ولتمتر رو تغذیه کنم بیان کنید
چون من یه لحظه گراند مدار شما رو با گراند پل دیود خودم اتصال کوتاه کردم صدای ترانس در اومد و انگار ترانس اتصال کوتاه شده بود



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

شرمنده قصد اذیت شما رو نداشتم
https://s24.picofile.com/file/8453635800/20221002_133602.jpg
امیدوارم کامل باشه

اینم نقشه ولتمتر امپرمترم
https://s25.picofile.com/file/8452952592/2022_09_09_11_29_55.jpg

مشکل بنده تو پل دیود بود و حل شد خداروشکر


لطفا راهکار خودتون که فرموده بودید از ترانس خودم ولتاژ کمتری رو بگیرم و با اون ولتمتر رو تغذیه کنم بیان کنید
چون من یه لحظه گراند مدار شما رو با گراند پل دیود خودم اتصال کوتاه کردم صدای ترانس در اومد و انگار ترانس اتصال کوتاه شده بود

درود

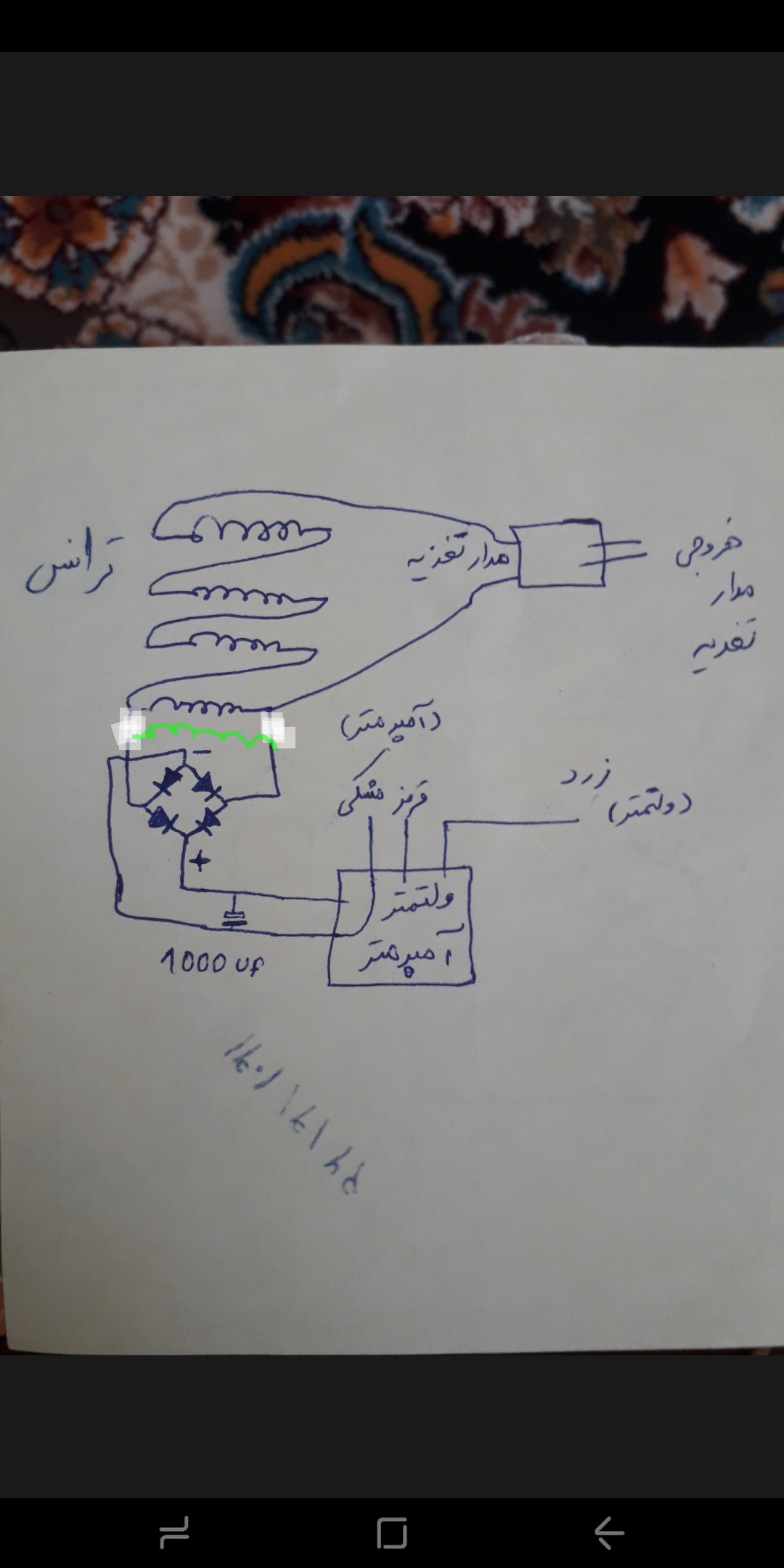

طبق اصلاحیه شکل پیوست چند دور سیم نازک مجزا که با رنگ سبز مشخص کردم روی سیم های ترانس بپیچ ( نیاز به باز کردن هسته ترانس نیست بصورت سوزنی بپیچ ) که حدود 4 یا 5 ولت متناوب داشته باشه و به جایی متصل نباشه و دو سر سیم پیچ سبز حدود 4 ولتی را فقط به ورودی پل خودت متصل کن مطابق اصلاحیه

سپس خروجی پل که با یک خازن حدود ۱۰۰۰ میکرو موازی کردی بعنوان تغذیه ولتمترت متصل کن.

سپس مشگی ولتمترت را به منفی خروجی تغذیه من متصل کن و تمام

سپاس



[J1375]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

صیح بخیر
طبق نقشه شما عمل کردم و بدون مشکل تغذیه ولتمتر تهیه شد
البته با توجه به اینکه Dropout رگولاتور 7805 حدود 2 ولت هست و مصرف کننده من هم 300 میلی آمپر جریان میکشه برای اینکه 5 ولت با ثبات داشته باشم 6.8 ولت متناوب تهیه کردم
در حال روشن بودن ولتمتر 7.4 ولت در ورودی و 5.01 در خروجی 7805 رؤیت شد.گرما هم ناچیز

با توجه به اینکه ترانس جدید توان بالایی داره باید چنتا 0.68 موازی کنم؟
ولتاژ روی 12 بود یه لحظه دو سر خروجی اتصال کوتاه شد محدود کننده جریان روشن شد و دیگه خاموش نشد.بررسی کردم 0.68 آجری سوخته بود.
مگه تو همون چند صدم ثانیه از مقاومت جریان عبور میکنه و میسوزونتش؟آیا با اتصال کوتاه شدن خروجی و فرض نسوختن 0.68 جریان عبور میکنه اما ولتاژ صفر میمونه؟یا محدود کننده جریان جلوشو بعد چند صدم ثانیه میگیره؟



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

صیح بخیر
طبق نقشه شما عمل کردم و بدون مشکل تغذیه ولتمتر تهیه شد
البته با توجه به اینکه Dropout رگولاتور 7805 حدود 2 ولت هست و مصرف کننده من هم 300 میلی آمپر جریان میکشه برای اینکه 5 ولت با ثبات داشته باشم 6.8 ولت متناوب تهیه کردم
در حال روشن بودن ولتمتر 7.4 ولت در ورودی و 5.01 در خروجی 7805 رؤیت شد.گرما هم ناچیز

با توجه به اینکه ترانس جدید توان بالایی داره باید چنتا 0.68 موازی کنم؟
ولتاژ روی 12 بود یه لحظه دو سر خروجی اتصال کوتاه شد محدود کننده جریان روشن شد و دیگه خاموش نشد.بررسی کردم 0.68 آجری سوخته بود.
مگه تو همون چند صدم ثانیه از مقاومت جریان عبور میکنه و میسوزونتش؟آیا با اتصال کوتاه شدن خروجی و فرض نسوختن 0.68 جریان عبور میکنه اما ولتاژ صفر میمونه؟یا محدود کننده جریان جلوشو بعد چند صدم ثانیه میگیره؟

درود

در شکلی که روی کاغذ کشیدی رگلاتورئ نگذاشته بودی و منم مطابق آن ولتاژ مناوب را توصیه کردم .اما اشکالی نداره

مقاومتی که سوخت چند وات بود ؟ حتما کمتر از 5 وات بوده ،

نیاز به موازی کردن چند مقاومت نیست.
سپاس



[J1375]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود

در شکلی که روی کاغذ کشیدی رگلاتورئ نگذاشته بودی و منم مطابق آن ولتاژ مناوب را توصیه کردم .اما اشکالی نداره

مقاومتی که سوخت چند وات بود ؟ حتما کمتر از 5 وات بوده ،

نیاز به موازی کردن چند مقاومت نیست.
سپاس

5 وات بود



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

5 وات بود

درود

۵ وات نباید میسوخت ، یا فکر میکنی ۵ وات بود و یا تغذیه اشکالی داره و بدرستی مونتاژ نکردی و یا زینر مربوط به آی سی را برای جریان های بالاتر از ۳ آمپر نصب کردی و مطابق توصیع عمل نکردی زیرا معلومه که دوست داری جریان تغذیه بینهایت باشه.اما حرص نزن و ابتدا ۳ آمپر درست کن و اگرچه بیشتر از ۳ امپر نیاز نداری اما بعدا دنبال هزار آمپر باش ، نه الان که تجربه ای نداری


با توجه به لامپ که روشن مانده بود احتمالا مقاومت کمتر از ۵ وات بوده .
آیا دقیقا دو سیم خروجی تغذیه بهم متصل شد یا جای دیگری متصل شد ؟

سپاس



[J1375]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود

۵ وات نباید میسوخت ، یا فکر میکنی ۵ وات بود و یا تغذیه اشکالی داره و بدرستی مونتاژ نکردی.

با توجه به لامپ که روشن مانده بود احتمالا مقاومت کمتر از ۵ وات بوده .
آیا دقیقا دو سیم خروجی تغذیه بهم متصل شد یا جای دیگری متصل شد ؟

سپاس

روش نوشته بود 5 وات
بله دقیقا به همدیگر متصل شدند
البته گراند تغذیه با گراند پل دیود خارج از مدار یکی شده
مقاومت بخرم جایگزین کنم؟چه تعداد؟
نه من هزار آمپر نمی‌خوام فقط می‌خوام محافظ اتصال کوتاه به درستی کار بکنه
زینر معمولی گذاشته بودم
مقاومت بعد سوختن ۱/۸ کیلو مقاومت داشت
چیا رو چک کنم؟



[J1375]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

وقتی مقاومت سوخته در مدار بود و 741 هم بود محدود کننده جریان پیوسته روشن بود
اما با خارج کردن مقاومت سوخته و قرار دادن 741 دیگه محدود کننده جریان آروم گرفت
البته به خاطر نبود ولتاژ مدار خروجی نداشت
منظور شما از زینر چی بود؟من ولتاژ زینر ها رو بررسی کردم ایرادی نداشتند



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

روش نوشته بود 5 وات
بله دقیقا به همدیگر متصل شدند
البته گراند تغذیه با گراند پل دیود خارج از مدار یکی شده
مقاومت بخرم جایگزین کنم؟چه تعداد؟
نه من هزار آمپر نمی‌خوام فقط می‌خوام محافظ اتصال کوتاه به درستی کار بکنه
زینر معمولی گذاشته بودم
مقاومت بعد سوختن ۱/۸ کیلو مقاومت داشت
چیا رو چک کنم؟

درود

فرمودی

بله دقیقا به همدیگر متصل شدند
البته گراند تغذیه با گراند پل دیود خارج از مدار یکی شده

یعنی خروجی مثبت به گراند پل متصل شده بود ؟

چطور گراند تغذیه به گراند پل دیود خارج از مدار یکی شد ؟

اگر مقاومت ۶۸/. اهم ۵ وان بوده و محدود کننده جریان هم ماکزیمم یعنی ۳ آمپر بوده و دراینحالت که بدترین شرایط است هم خروجی تغذیه برای ۱۰ روز هم اتصال کوتاه شده باشه نباید کوچکترین خسارتی وارد میشد .

لذا یا محدود کننده ایرادی داره و یا قطعاتی با مشخصات تقریبی استفاده کردی . بعد از تعوی آی سی و مقاومت ، محدود کننده را روی حداقل جریان تنظیم کن که چراغ خاموش باشه و ولتاژ حدود ۱۰ ولت باشه ، بعد مقاومت های ۵ الی ۱۰۰ اهم بصورت لحظه ای به خروجی متصل و تست کن . ببین لامپ جریان غیرمجاز روشن میشه یا نه ؟

اگه با هیچ مقاومتی روشن نشه بخش محدود کننده اشکالی داره.


سپاس
