تجربیات: Pcb و تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

[m-j]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود
آیسی از مدار خارج شده

ولتاژ جای پایه ۴ آی سی چند ولته ؟ ( پروب مشکی به گراند یا منفی خازن بزرگ متصل باشه)

ولتاژ منفی 1.71 ولت هست.

ولتاژ کلکتور ترانزیستور قدرت ؟

پروب مشکی رو به گرند متصل کردم و مثبت رو به کلکتور ترانزیستور 3055 : ولتاژ 21.9 ولت بود

ولوم ولتاژ در کمترین مقدار تنظیم کن و پتانسیومتر vr1 را یکبار ماکزیمم مقدار و یکبار مینیمم مقدار و یکبار هر سه پایه همین پتانسیومتر را شورت کن ببین در این ۳ حالت ولتاژ خروجی چند ولت میشه ؟

ولوم ولتاژ رو در کمترین مقدار قرار دادم.
حالت اول : مولتی ترن در کمترین حالت تنظیم شده و ولتاژ خروجی 0.82 ولت هست.
حالت دوم : مولتی ترن در بیشترین حالت تنظیم شده و ولتاژ خروجی 1.87 ولت هست.

پایه های مولتی ترن رو شورت کردم و ولتاژ خروجی 0.82 نشان میدهد.

پایه های دو ترانزیستور را چطور تشخیص دادی؟

اگر منظورتون جایگزینی A940 به جای BC640 هست باید عرض کنم از روی دیتاشیت هردوشون پایه هاشون رو تشخیص دادم


اگر A940 رو بچرخونیم بطوری که قسمت فلزی رو به ما باشه دقیقا پایه هاش با BC640 یکسان میشه یعنی از چپ به راست میشه : امیتر - کلکتور - بیس.

سپاس



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود
آیسی از مدار خارج شده

ولتاژ منفی 1.71 ولت هست.


پروب مشکی رو به گرند متصل کردم و مثبت رو به کلکتور ترانزیستور 3055 : ولتاژ 21.9 ولت بود


ولوم ولتاژ رو در کمترین مقدار قرار دادم.
حالت اول : مولتی ترن در کمترین حالت تنظیم شده و ولتاژ خروجی 0.82 ولت هست.
حالت دوم : مولتی ترن در بیشترین حالت تنظیم شده و ولتاژ خروجی 1.87 ولت هست.

پایه های مولتی ترن رو شورت کردم و ولتاژ خروجی 0.82 نشان میدهد.

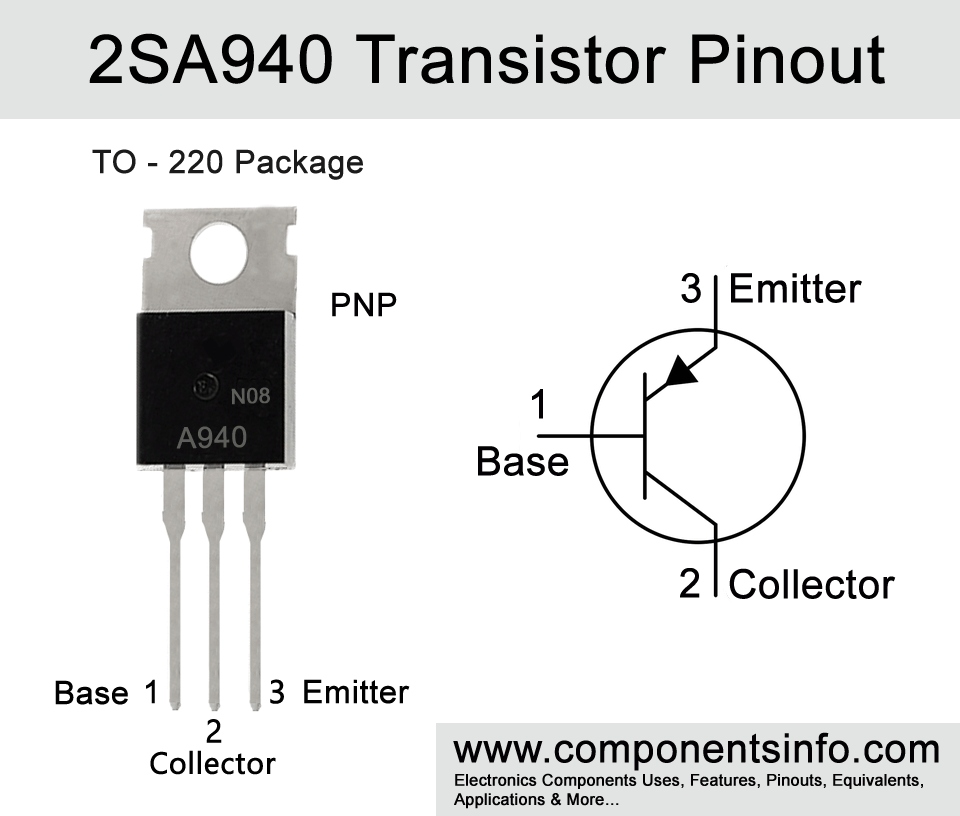

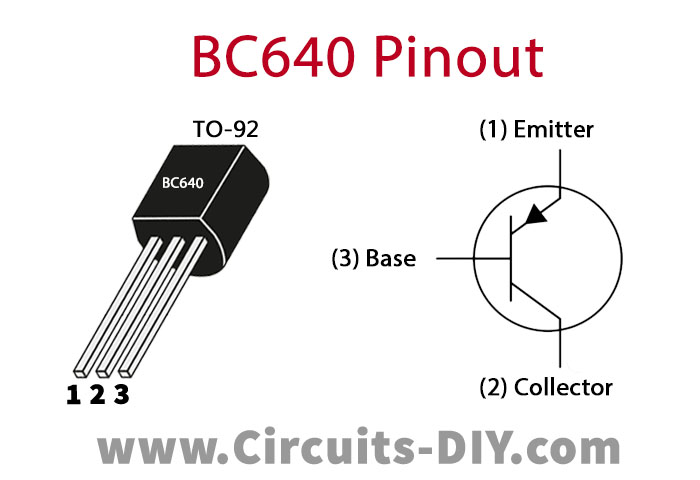

اگر منظورتون جایگزینی A940 به جای BC640 هست باید عرض کنم از روی دیتاشیت هردوشون پایه هاشون رو تشخیص دادم
مشاهده فایل‌پیوست 183330
مشاهده فایل‌پیوست 183331
اگر A940 رو بچرخونیم بطوری که قسمت فلزی رو به ما باشه دقیقا پایه هاش با BC640 یکسان میشه یعنی از چپ به راست میشه : امیتر - کلکتور - بیس.

سپاس

درود

پایه ۴ آی سی باید حدود منفی 7 ولت باشه.
مونتاژ و یا قطعاتی که داخل دایره قرمز هست ایرادی داره و اگه رفع بشه باید پایه ۴ آی سی منفی 7 ولت بشه.
دراینصورت ولتاژ صفر ولت با vr1 قابل تنظیم میشه

ولتاژ دو سر c2 , c3 هر کدوم چند ولته؟( یعنی پروب مشکی به پایه منفی هر خازن و پروب قرمز به پایه مثبت همون خازن )

از لامپ سری استفاده نکن که هیچ سودی نداره و فقط عملکرد تغذیه را مختل میکنه و تغذیه قابل تست نمیشه.

سپاس

مشاهده فایل‌پیوست 183131



[yousef55]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

سلام
یک سوال از همکاران عزیز
در منابع تغذیه، چرا از ترانسفورماتور استفاده میشه و از تغذیه سوئچینگ مثلا 18 ولت برای این منبع استفاده نشده؟



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

سلام
یک سوال از همکاران عزیز
در منابع تغذیه، چرا از ترانسفورماتور استفاده میشه و از تغذیه سوئچینگ مثلا 18 ولت برای این منبع استفاده نشده؟

درود

تغذیه سوئیچینگ نویزهای شدیدی داره و برای امور پژوهشی و تعمیرات به درد نمیخوره.

سپآس



[m-j]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود

پایه ۴ آی سی باید حدود منفی 7 ولت باشه.
مونتاژ و یا قطعاتی که داخل دایره قرمز هست ایرادی داره و اگه رفع بشه باید پایه ۴ آی سی منفی 7 ولت بشه.
دراینصورت ولتاژ صفر ولت با vr1 قابل تنظیم میشه

ولتاژ دو سر c2 , c3 هر کدوم چند ولته؟( یعنی پروب مشکی به پایه منفی هر خازن و پروب قرمز به پایه مثبت همون خازن )

از لامپ سری استفاده نکن که هیچ سودی نداره و فقط عملکرد تغذیه را مختل میکنه و تغذیه قابل تست نمیشه.

سپاس

مشاهده فایل‌پیوست 183131

درود .
استاد لامپ سری با برق ترانس به این جهت بود که در صورت اتصالی در مدار خسارت نبینم. اما تو تست مجدد و گزارش موارد خواسته شده حتما از مدار خارجش خواهم کرد.
الان از شرکت پست شما رو رویت کردم و غروب که به منزل برگشتم مجددا تست ها رو انجام و نتیجه رو خدمتتون اعلام خواهم کرد.
سپاس



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود .
استاد لامپ سری با برق ترانس به این جهت بود که در صورت اتصالی در مدار خسارت نبینم. اما تو تست مجدد و گزارش موارد خواسته شده حتما از مدار خارجش خواهم کرد.
الان از شرکت پست شما رو رویت کردم و غروب که به منزل برگشتم مجددا تست ها رو انجام و نتیجه رو خدمتتون اعلام خواهم کرد.
سپاس

درود

اگر لامپ سری مانع خسارت میشد حتما تاکید و توصیه میکردم اما با لامپ سری درواقع فقط ترانس را ناتوان و ضعیف میکنید و هیچ اثری در پیشگیری از خسارات نداره .
مضافا که ترانس دارای مقاومت اهمی و سلفی است و برای همیشه ناخواسته بهتر از لامپ مانع جریان شدید میشه.
در تلویزیون و دستگاه هایی که مستقیما از برق شهر تغذیه میشه قضیه متفاوت است و لامپ اثر فوق العاده موثری در کاهش خسارت داره.
اگر قبل از عیب یابی ولتاژ c2 , c3 را اعلام کنی عیب رو مشخص میکنم.

سپاس

مشاهده فایل‌پیوست 183131



[m-j]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود بر شما جناب غزال

ولتاژ دو سر c2 , c3 هر کدوم چند ولته؟( یعنی پروب مشکی به پایه منفی هر خازن و پروب قرمز به پایه مثبت همون خازن )

C2 = 18.99 V
C3 = 13.90 V

استاد عیب با راهنمایی شما پیدا شد.
خازن های C2 , C3 رو از یه برند دیگه با همون ظرفیت و ولتاژ تعویض کردم و متوجه شدم خازن های قبلی فیک بودن و باعث ایجاد این مشکل شده بودند .
ولتاژ پایه 4 آیسی رو نسبت به گرند گرفتم و شد منفی 7.5 ولت.
بعد با کمک Vr2 ولتاژ رو روی صفر ولت فیکس کردم.
اگر اجازه بدید آیسی رو قرار بدم و نتیجه رو گزارش کنم.



[N.badfar]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

دوست من اگه با لامپ سری کنین ترانس ضعیف میشه در کوتاه مدت



[N.badfar]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

سلام خوب هستین
مولتی مترvc97 دارم ولی مگه مشکلی ایجاد میکنه وقتی که خازن دشارژ شده باشه مثبت منفی اشتباه بزنیم؟ چون من اگه جای های پراب ها رو عوض کنم بازم همون مقدار رو نشون میده البته در خازن های smd بشکه ای



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

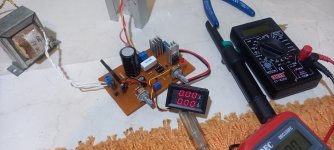

درود بر شما جناب غزال

C2 = 18.99 V
C3 = 13.90 V

استاد عیب با راهنمایی شما پیدا شد.
خازن های C2 , C3 رو از یه برند دیگه با همون ظرفیت و ولتاژ تعویض کردم و متوجه شدم خازن های قبلی فیک بودن و باعث ایجاد این مشکل شده بودند .
ولتاژ پایه 4 آیسی رو نسبت به گرند گرفتم و شد منفی 7.5 ولت.
بعد با کمک Vr2 ولتاژ رو روی صفر ولت فیکس کردم.
اگر اجازه بدید آیسی رو قرار بدم و نتیجه رو گزارش کنم.

مشاهده فایل‌پیوست 183375

درود

اگر ولتاژ خروجی از صفر تا ماکزیمم قابل انتخاب و تغییر است میتونی آی سی رو نصب و تست کنی.

سپاس
