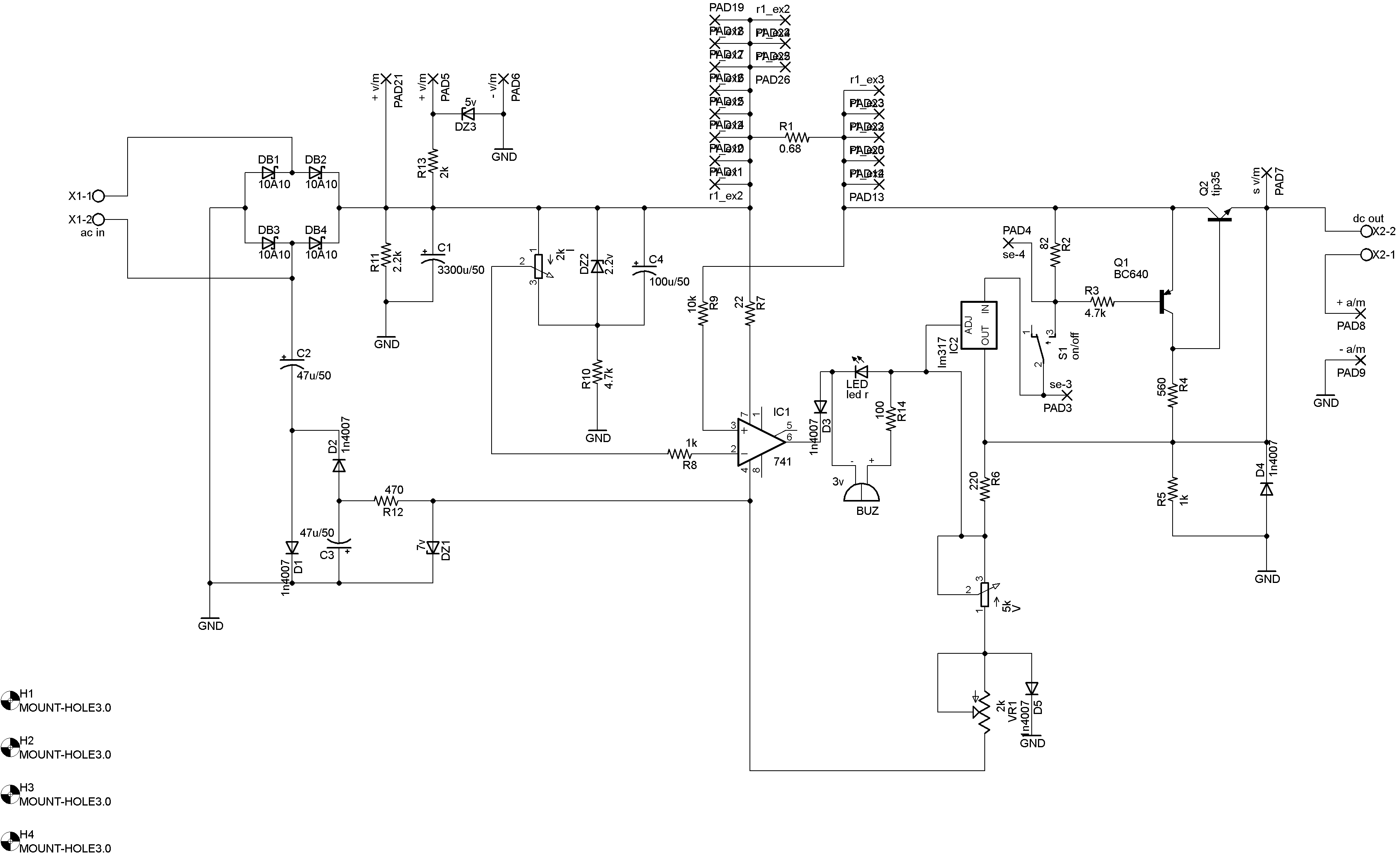

تجربیات: Pcb و تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

[غزال]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

درود وقت بخیر استاد
من مشکل افت ولتاژ داشتم وقتی که بار وصل میکردم اگر خاطر داشته باشید
گفتم lm317 بخرم بعد نتیجرو گزارش کنم
۳۱۷ رو تعویض کردم tip35 هم تعویض کردم بار متصل کردم روشن نشد ولتاژ خروجی بازم افت کرد (لامپ ماشین هم تهیه کردم ۱۲ ولت (۲۱وات) دو تا تهیه کردم
الان دوتا برد جلومه که دوتاشم همین مشکلو داره یکیشو که گفتم اتصال کوتاه کردم این مشکل پیش اومد اون یکیو ولی هیچ کاری نکردم از همون اول اینطوری بود !!!!
میشه راهنمایی کنید ممنون
طبق فرمایشات شما اپ امپ نصب نبود
سپاس

درود

چرا از الگوریتم عیب یابی که پست ۳ هست استفاده نمیکنی

امپ امپ را خارج کن
کلید پاور تغذیه را خاموش کن و انگشت مرطوب بین پایه بیس و گراند bc640 بگذار ببین ولتاژ بالا میره ؟

سپاس



[gheybi]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

درود

چرا از الگوریتم عیب یابی که پست ۳ هست استفاده نمیکنی

امپ امپ را خارج کن
کلید پاور تغذیه را خاموش کن و انگشت مرطوب بین پایه بیس و گراند bc640 بگذار ببین ولتاژ بالا میره ؟

سپاس

بله بالا میره
سپاس
قبلا تست کردم بالا میرفت
باز با این حال جفت ترانزیستور را عوض کردم ۳۱۷ رو هم عوض کردم بازم همونه
البته من از پل دیود استفاده کردم در این یکی مدار که بدون اتصال کوتاه و انگولک درونش از اول که بهش بار وصل میکنم افت ولتاژ میکنه و پل دیود رو دقیقا جایی که برای پایه اون دیود هایه 6a10 در نظر گرفته شده بود نزدم ولی تو همون ترک هست این مشکل ایجاد نمیکنه که؟



[غزال]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

بله بالا میره
سپاس
قبلا تست کردم بالا میرفت
باز با این حال جفت ترانزیستور را عوض کردم ۳۱۷ رو هم عوض کردم بازم همونه
البته من از پل دیود استفاده کردم در این یکی مدار که بدون اتصال کوتاه و انگولک درونش از اول که بهش بار وصل میکنم افت ولتاژ میکنه و پل دیود رو دقیقا جایی که برای پایه اون دیود هایه 6a10 در نظر گرفته شده بود نزدم ولی تو همون ترک هست این مشکل ایجاد نمیکنه که؟

درود

آیا ولتاژ خروجی بدون بار بدرستی تغییر میکنه ؟
اگه بدون بار درسته دراینصورت زمانیکه ولتاژ افت میکنه ولتاژ خازن بزرگ چند ولته ؟
و ولتاژ خازن بزرگ زمان بی باری چند ولته ؟
من تصور کردم در بی باری هم ولتاژ بدرستی تغییر نمیکنه .
لااقل گزارش کامل ارسال کن که گمراهم نکنی.

سپاس



[gheybi]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

درود

آیا ولتاژ خروجی بدون بار بدرستی تغییر میکنه ؟
اگه بدون بار درسته دراینصورت زمانیکه ولتاژ افت میکنه ولتاژ خازن بزرگ چند ولته ؟
و ولتاژ خازن بزرگ زمان بی باری چند ولته ؟
من تصور کردم در بی باری هم ولتاژ بدرستی تغییر نمیکنه .
لااقل گزارش کامل ارسال کن که گمراهم نکنی.

سپاس

سلاماستادبدونباربهدرستیتغییرمیکنه
در حالت بی باری ولتاژ دو سر خازن بزرگ ۲۶ ولت با ترانس ۱۸ ولت
در حالتی که بار وصله ولتاژ دو سر خازن بزرگ ۲۳ میشه تقریبا درحالیکه ولوم ولتاژ تا اخر زیاد بود(ماکزیمم ولتاژ) و یه ارمیچر ۱۲ ولتی بهش وصل کردم ارمیچرو حتی تکون هم نداد
ولتاژ خروجی منبع هم ،با وصل بار، زیر یک ولت میشه
سپاس



[غزال]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

سلاماستادبدونباربهدرستیتغییرمیکنه
در حالت بی باری ولتاژ دو سر خازن بزرگ ۲۶ ولت با ترانس ۱۸ ولت
در حالتی که بار وصله ولتاژ دو سر خازن بزرگ ۲۳ میشه تقریبا درحالیکه ولوم ولتاژ تا اخر زیاد بود(ماکزیمم ولتاژ) و یه ارمیچر ۱۲ ولتی بهش وصل کردم ارمیچرو حتی تکون هم نداد
ولتاژ خروجی منبع هم ،با وصل بار، زیر یک ولت میشه
سپاس

درود

آیا زمان اتصال بار اپ امپ خارج بود؟
زمانیکه اپ امپ خارج و کلید پاور خاموش و مقاومت ۲۴۰ کیلو بین بیس ۶۴۰ و گراند متصل کردی ولتاژ خروجی چند ولت شد ؟
دوباره تست و گزارش کن.
مگه ممکنه ولتاژ خروجی با بار و بدون آپ امپ و با قطعات سالم یک ولت بشه ؟
گزارش هم حتی المقدور گنگ و نامفهومه و باید دونه دونه سوال کنم تا گزارش کنی .
نگو ولتاژ بالا رفت بگو چند ولت شد؟
من نمیدونم شرایط برد شما چیه که ولتاژ دقیق اعلام کنم ولی تو که می بینی ولتاژ چند ولت میشه چرا مبهم گزارش میکنی و میگی ولتاژ بالا رفت؟
واقعا نمی بینی چند ولت شد که منتظر سوال هستی که اعلام کنی چند ولت شد ؟


این جمله یعنی چی که گفتی دقیقا جای دیودها نصب نکردی ولی دقیقا جای دیودها نصب کردی .

پل دیود رو دقیقا جایی که برای پایه اون دیود هایه 6a10 در نظر گرفته شده بود نزدم ولی تو همون ترک هست این مشکل ایجاد نمیکنه

سپاس



[gheybi]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

درود

آیا زمان اتصال بار اپ امپ خارج بود؟
زمانیکه اپ امپ خارج و کلید پاور خاموش و مقاومت ۲۴۰ کیلو بین بیس ۶۴۰ و گراند متصل کردی ولتاژ خروجی چند ولت شد ؟
دوباره تست و گزارش کن.
مگه ممکنه ولتاژ خروجی با بار و بدون آپ امپ و با قطعات سالم یک ولت بشه ؟
گزارش هم حتی المقدور گنگ و نامفهومه و باید دونه دونه سوال کنم تا گزارش کنی .
نگو ولتاژ بالا رفت بگو چند ولت شد؟
من نمیدونم شرایط برد شما چیه که ولتاژ دقیق اعلام کنم ولی تو که می بینی ولتاژ چند ولت میشه چرا مبهم گزارش میکنی و میگی ولتاژ بالا رفت؟
واقعا نمی بینی چند ولت شد که منتظر سوال هستی که اعلام کنی چند ولت شد ؟


این جمله یعنی چی که گفتی دقیقا جای دیودها نصب نکردی ولی دقیقا جای دیودها نصب کردی .



سپاس

سلام استاد
اپ امپ خارج بود و در نصب نکردم گفتین تا من بگم نصب نکن
بین پایه بیس ۶۴۰ و خروجی منفی مدار یا همون گراند ۲۴۰ کیلو رو متصل میکنم درحالیکه کلید پاور خاموش است ولتاژ خروجی تا۲۳ ولت بالا میره
منظورم از پل دیود هم براتون عکس فرستادم منظورم این بود پایه هاشو دقیقا اون جایی که پایه 10a10 میخورد نزدم ینی تو اون سوراخه نزدم یه جا دیگ تو همون ترک سوراخ زدم که پل دیود جا بشه عکسشم پایین پیوست کردم
سپاس



[غزال]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

سلام استاد
اپ امپ خارج بود و در نصب نکردم گفتین تا من بگم نصب نکن
بین پایه بیس ۶۴۰ و خروجی منفی مدار یا همون گراند ۲۴۰ کیلو رو متصل میکنم درحالیکه کلید پاور خاموش است ولتاژ خروجی تا۲۳ ولت بالا میره
منظورم از پل دیود هم براتون عکس فرستادم منظورم این بود پایه هاشو دقیقا اون جایی که پایه 10a10 میخورد نزدم ینی تو اون سوراخه نزدم یه جا دیگ تو همون ترک سوراخ زدم که پل دیود جا بشه عکسشم پایین پیوست کردم
سپاس

درود

امکان نداره.
وقتی در زمان تست آپ امپ خارج هست باید مراقب باشی خروجی اتصال کوتاه نشه وگرنه ترانزیستورها میسوزن

با توجه به اینکه هیت سینک نصب نکردی نباید زمان آزمایش طولانی باشه که ترانزیستور داغ بشه و بسوزه .


حالا ولتاژ 5 ولت تنظیم کن بعد لامپ اتومبیل رو به خروجی متصل کن و ولتاژ خروجی و ولتاژ هر دو طرف ۸۲ اهمی را اعلام کن.
سپس با ۱۰ ولت تست و گزارش کن
چرا آجری ۳۳ اهمی نصب کردی ؟
با ۳۳ اهمی چطور انتظار داری کار کنه ؟
چرا اطلاع ندادی با تشخیص و مصلحت اندیشی خودت این مقاومتو تغییر دادی ؟

سپاس



[غزال]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

درود

کوشی ؟
حالت خوبه ؟​

سپاس



[غزال]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

سلام استاد
اپ امپ خارج بود و در نصب نکردم گفتین تا من بگم نصب نکن
بین پایه بیس ۶۴۰ و خروجی منفی مدار یا همون گراند ۲۴۰ کیلو رو متصل میکنم درحالیکه کلید پاور خاموش است ولتاژ خروجی تا۲۳ ولت بالا میره
منظورم از پل دیود هم براتون عکس فرستادم منظورم این بود پایه هاشو دقیقا اون جایی که پایه 10a10 میخورد نزدم ینی تو اون سوراخه نزدم یه جا دیگ تو همون ترک سوراخ زدم که پل دیود جا بشه عکسشم پایین پیوست کردم
سپاس

درود

آخه پسر خوب با چه استدلالی بجای ۶۸/. اهم از ۳۳ اهمی استفاده کردی و صداشو هم در نیاوردی ؟
فکر نکردی دستکاری و تغییر خودسرانه قطعات بدون اطلاع من بابامو درمیاره ؟
اگه تصادفا عکس ارسال نمیکردی و مقاومت آجری را ندیده بودم ۲۰ تا پست دیگه هم باید دنبال نخود سیاه میگشتم .

اگه با این مقاومت بخوای ۱ آمپر از این تغذیه بکشی یعنی باید ۳۳ ولت روی این مقاومت افت کنه تا ۱ آمپر بهت بده و دراینصورت اگه ولتاژ خازن بزرگ ۴۰ ولت هم باشه فقط ۵ ولت به کلکتور ترانزیستور و ورودی رگلاتور میرسه و با این ۵ ولت چطور کار کنه و بهت ۱۰ ولت بده ؟

اگه با ۲۶ ولتی که خازن بزرگ داره ۱ هم ولت داده بخاطر من بوده و دلش به حالم سوخته که داری با این کارهات بابای منو درمیاری .

اگه عاقبت از دست تو دق نکنم شانس آوردم .

سپاس



[غزال]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

با سلام مجدد.
استاد عزیز:
با ترانزیستور سالم، ولوم بسته 12 ولت و با ولوم باز تا حداکثر، 16 ولت. {بدون بار}
بعد از فرمایشات شما ترانزیستور روی هیت سینک نصب شد و زیر بار، گرمای قابل توجهی ایجاد میکنه.

یه اشکالی هم در ولتمتر پنلی که من استفاده میکنم وجود داره که خروجی تغذیه رو که با دو تا مولتی متر میگیرم و روی 20 ولت تنظیم میکنم؛ تو ولتمتر پنلی 22 نشون میده و با تنظیم پتانسومتر داخلی هم نهایتا تا 21.5 میرسه راهی هست تا اصلاح بشه؟ (و همچنین مثلا ولتاژ 8 رو 8.8 نشون میده)
البته این ولتمتر پنلی که قبلا خریداری کردم 1-100 ولت 0-100 امپر با شنت جریان هست.
ممنون

درود

لطفا گزارش را دقیق تنظیم کنید
فرمودید :

با ترانزیستور سالم، ولوم بسته 12 ولت و با ولوم باز تا حداکثر، 16 ولت. {بدون بار}

حقیقتا خودم که آزمایش را پیشنهاد کردم با جمله شما نفهمیدم چه ارمایشی روی چه ترانزیستوری و با چه مقاومتی انجام دادید .
لذا با چهار پنج کلمه بیشتر گزارش دقیقی ارسال فرمایید که مخاطب گیج و گنگ نشه و خسارتی رخ نده.

لطفا شفاف تر گزارش فرمایید.

سپاس
