درود

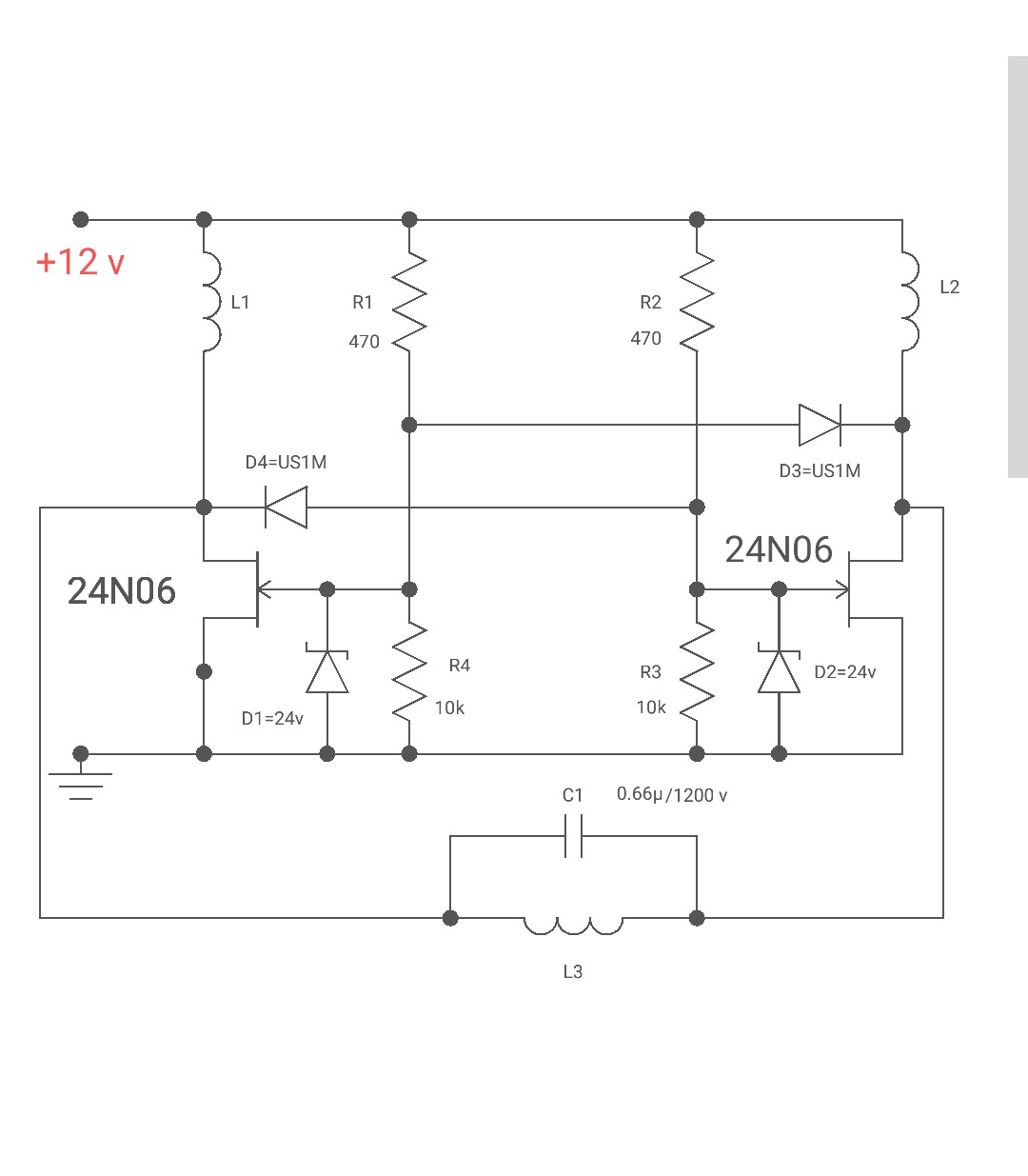

:icon26::icon26::icon26:در نگاه اول باورکردنی نیست که این مدار بسیار ساده ، قدرت حیرت انگیزی داشته باشه اما تست کردم و باورم شد و لذا ضمن تایید توانایی و کیفیت آن ، تحلیل ساده آنرا متعاقبا تقدیم میکنم.

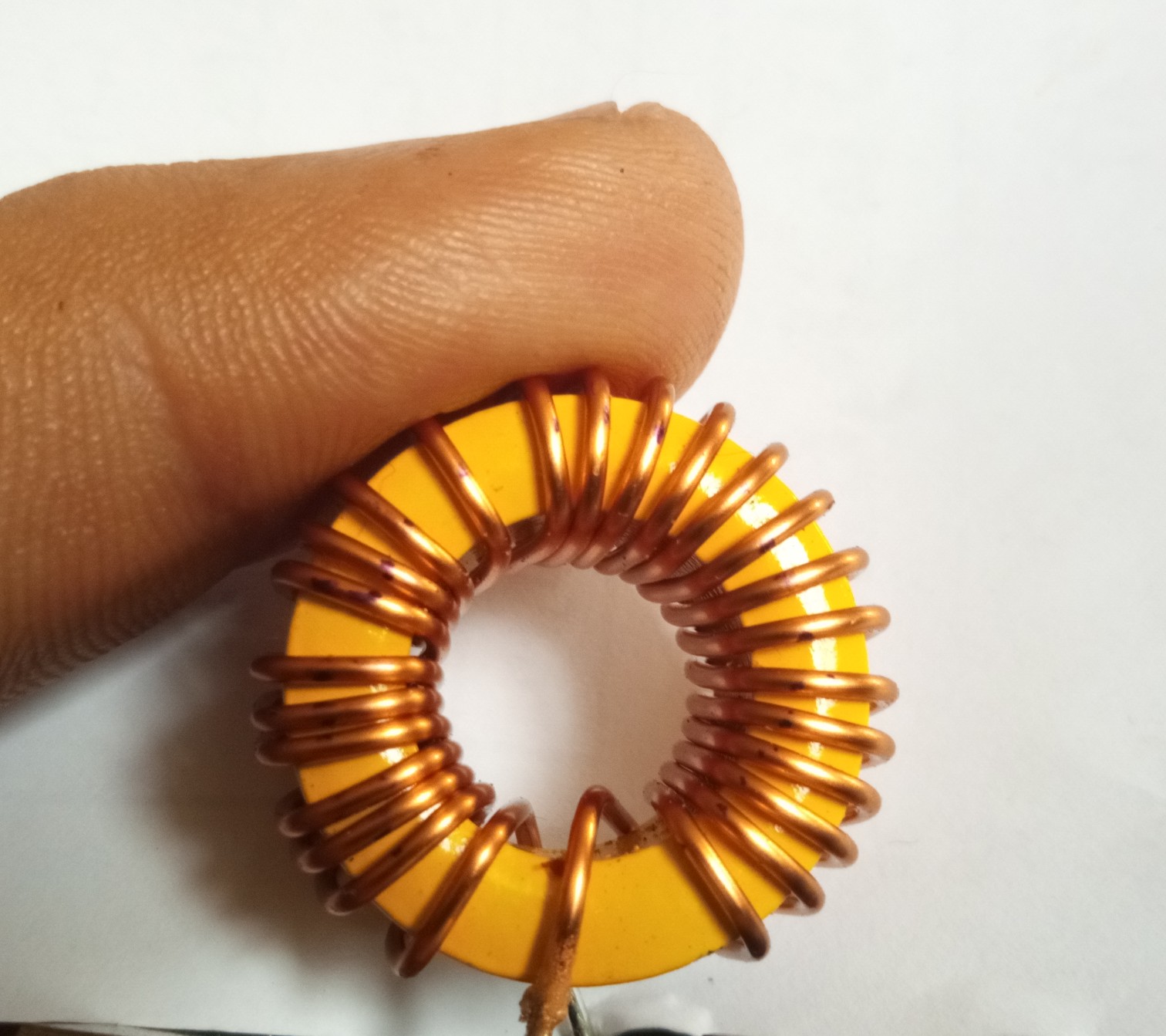

سلف L1 و L2 باید با هسته فریت حلقوی آماده بشه که قطر حلقه آن حدود 1 سانتیمتر و قطر سیم 1 میلیمتر باشه و بتعداد 26 دور بپیچید و اگر کولیس و میکرومتر ندارید ، جهت ارزیابی اندازه ها ، همانطورکه سلف آماده را در کنار انگشتم در تصویر پیوست ملاحظه میفرمایید خودکار براحتی از حلقه آن عبور میکنه و ضخامت سیم آن معادل سوراخ میله یا مغزی خودکار است.
L3 درواقع سیم پیچ کوره کوچک است که ۱۰ دور سیم ضخیم حدود ۲ میلیمتر که دور لوله خودکار پیچیده شده باشه.
بدیهی است ازآنجاکه کوره ، نیاز به انرژی قابل توجهی داره لذا با تغذیه های ضعیف و متوسط کار نمیکنه و تغذیه بالاتر از ۱۰ آمپر و یا باطری اتومبیل نیاز داره.
ابتدا منتظر تحلیل علاقمندان عزیز هستم و در صورت ناامیدی تحلیل میکنم.
ضمنا چنانچه قصد دارید از این نقشه بمنظور تولید هایولتاژ استفاده کنید کافیست سلف L3 را دور هسته ترانس هایولتاژ تلویزیون بپیچید .
اما با توجه به اینکه ترانس هایولتاژ تلویزیون برای فرکانس پایین تری آماده شده و به همین علت ولتاژ بسیار بالاتر از تحمل ترانس تولید میشه و منجر به صدمه و سوختن ترانس میشه لذا جهت تولید ولتاژ مناسب و پیشگیری از صدمه ترانس از منبع ولتاژ ۶ ولت استفاده کنید و بتدریج ولتاژ منبع تغذیه را افزایش دهید تا قادر به تولید هایولتاژ مناسب و مجاز باشید .
و چنانچه پروب هایولتاژ جهت اندازه گیری ولتاژ ندارید میتوانید سیم حدود ۲۰ سانتیمتر به یکی از پایه های گراند ترانس متصل کنید و پستانگ یا خروجی ترانس هایولتاژ تلویزیون ۲۰ یا ۲۱ اینچ یا بالاتر را در فاصله حدود ۵ سانتیمتر از سیم گراند نگهدارید و با مشاهده شعله هایولتاژ از مقدار مناسب ولتاژ مطلع شوید
بطوریکه در فاصله بیش از ۵ سانتیمتر شعله ممتد قطع شود و فقط صدای فش فش شنیده شود و در فاصله کمتر از ۴ الی ۵ سانتیمتر شعله ممتد و متصل مشاهده گردد
نحوه تشخیص پایه گراند ترانس هایولتاژ
۱- نقشه تلویزیون قدیمی crt را تهیه کنید که ترانس هایولتاژ آنرا تهیه کردید و با استفاده از نقشه ، پایه های گراند را مشخص فرمایید.
۲- اگر ترانس هایولتاژ را از شاسی تلویزیون تهیه کردید و شاسی تلویزیون را دراختیار دارید پایه های گراند به ترک ها یا مسیرهای مسی پهن متصل بوده که منفی خازن های الکترولیت به این ترک یا مسیرها متصل است.
و اگر با ابهامی مواجه شدید تصویر شاسی را ارسال فرمایید تا پایه های گراند را روی شاسی تلویزیون مشخص کنم.
سپاس
مشاهده فایل‌پیوست 172605
مشاهده فایل‌پیوست 172336
فیلم کوتاه تولید هایولتاژ با همین نقشه و با ترانس هایولتاژ تلویزیون ۱۶ اینچ گراندیک crt
مشاهده فایل‌پیوست 172730

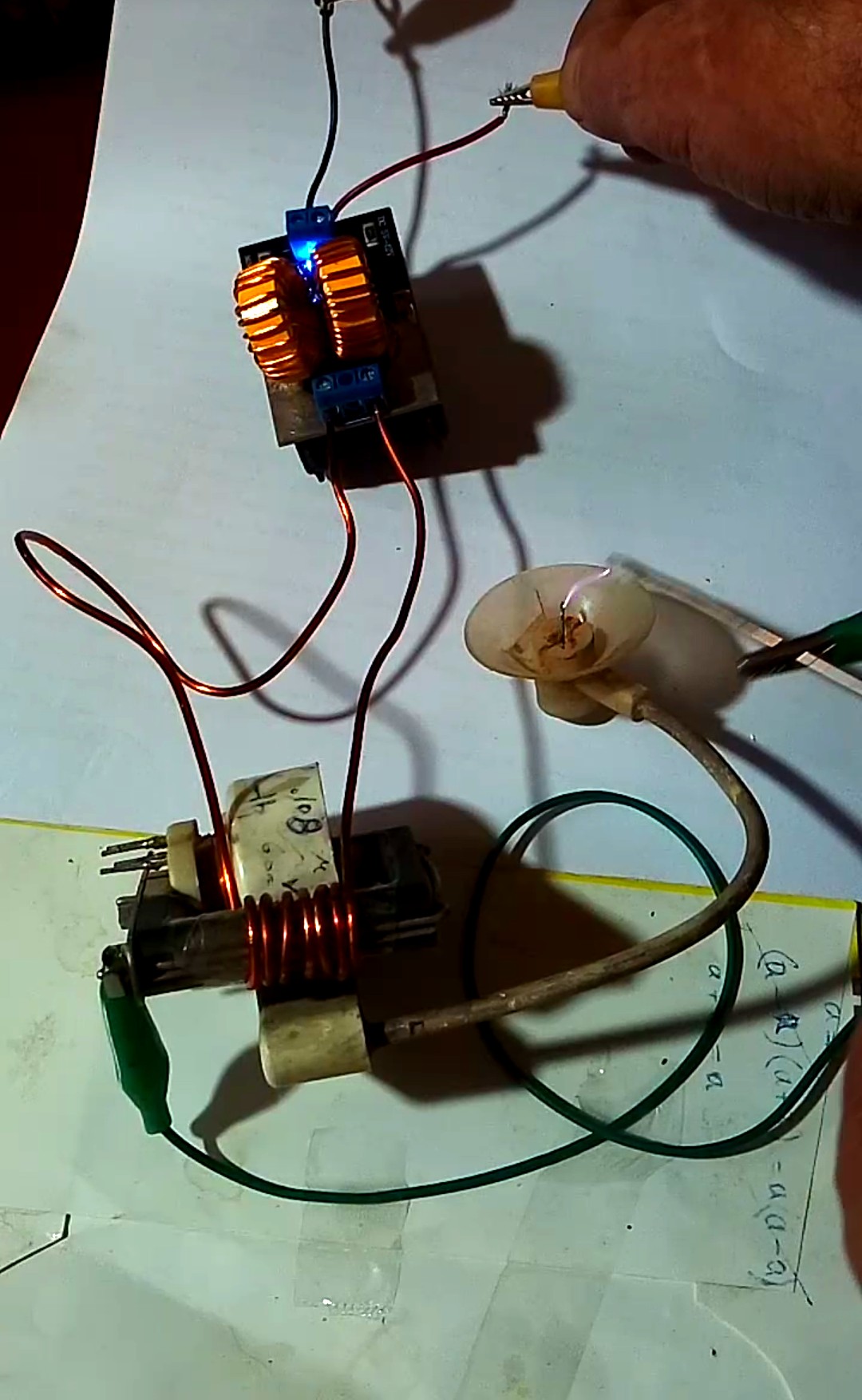

و تصویری از فیلم تهیه هایولتاژ
مشاهده فایل‌پیوست 172731

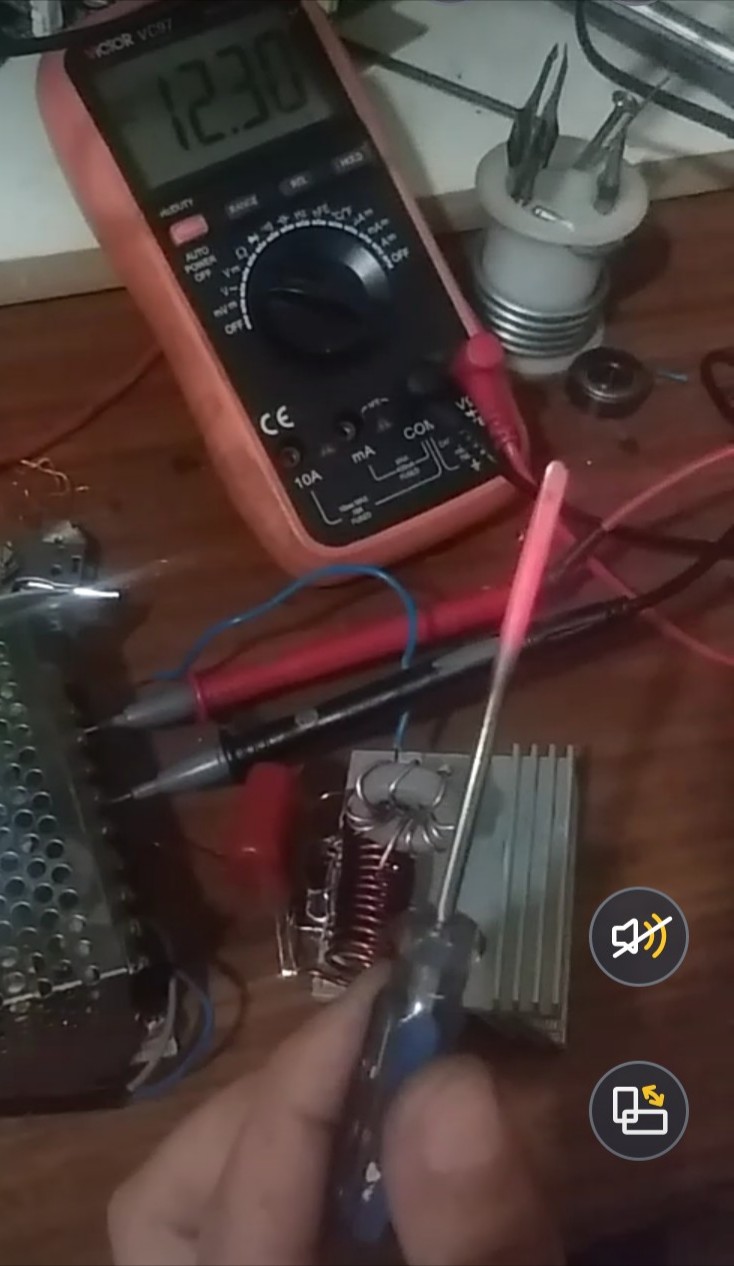

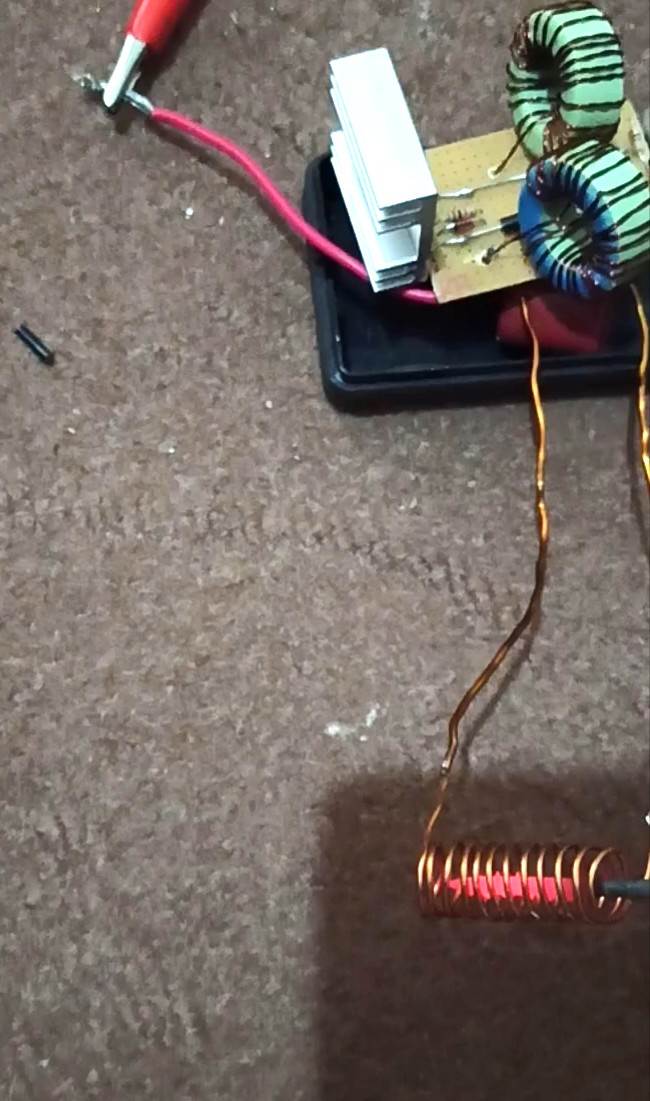

تصویری از کلیپ یک نمونه کوره القایی که جناب poomm عزیز مونتاژ فرمودند.
مشاهده فایل‌پیوست 172859
