آموزشی: کوره القایی و هایولتاژ بسیار ساده و کارآمد بسازید

[bahramh]

درود

اگه الان مقاومت ۱ اهمی با باطری سری کنی کار میکنه.


مقاومت سری را بمنظور محدود ساختن جریان مخرب توصیه کردم
اما پس از رفع نسبی عیب و کاهش جریان زیانبار ، قادر به کاهش مقاومت سری شدیم و لذا مقاومت سری را کوچکتر کردیم و پس از رفع کامل عیب که مطمئن شدیم جریان غیرعادی نداریم دیگه نباید از مقاومت سری استفاده کنیم .

بویژه باوجودیکه این سیستم ، نیاز به منبع پرقدرتی داره و کوچکترین اختلالی منجر به صدمه فوری قطعات میشه معذالک با این شیوه ضمن جلوگیری از صدمه قطعات ، عیب را نیز مشخص کردیم .

بنابرین الان پس از رفع نسبی عیب ، با همین شرایط ، با مقاومت سری ۱ اهم و چه بسا ۲ اهم کار میکنه و پس از رفع کامل عیب و تکمیل سیستم ، قطعا با ۲ اهم نیز کار میکنه .
فردا قبل از بقیه تست ها ، این مورد را تست کن .

سپاس

استاد من بدون دست زدن به مدار فقط با اظافه کردن یک خازن به صورت سری با خازن موازی با سلف l3مشکل برطرف شد البته تمام زحمات به نتیجه رسیدن این مدار به گردن شما استاد عزیز و پیگیری های مداوم همکار خوبمون امیر سجاده استاد یه فیلم میگیرم میفرستم بازم ممنون استاد به خاطر زحماتتون



[bahramh]

ممنون از زحمات شمااستاد اگر پیگیر نبودم به خاطر بی اهمیتیم به موضوع نبود سرم خیلی شلوغ بود بازم ممنون استاد



[امیر سجاد]

بنابرین الان پس از رفع نسبی عیب ، با همین شرایط ، با مقاومت سری ۱ اهم و چه بسا ۲ اهم کار میکنه و پس از رفع کامل عیب و تکمیل سیستم ، قطعا با ۲ اهم نیز کار میکنه .
فردا قبل از بقیه تست ها ، این مورد را تست کن .

سلام استاد عزیزم
بله با مقاومت 1/59 اهمی هم به خوبی کار میکنه .( ولتاژ سلف 3 80 ولت و ولتاژ مدار 8 ولت ) وبا مقاومت 0/22 اهم به خوبی کا میکند .(( ولتاژ سلف 150 ولت و ولتاژ مدار 11/67 ولت )
متشکرم



[غزال]

ممنون از زحمات شمااستاد اگر پیگیر نبودم به خاطر بی اهمیتیم به موضوع نبود سرم خیلی شلوغ بود بازم ممنون استاد

درود

بابت توفیق و زحمات تهیه و ارسال فیلم ممنون و سپاسگزارم.

و هرچند نمیدونم مشکل شما چی بوده اما اگه عیب را دور زدید و با سری کردن خازن و درواقع کاهش ظرفیت خازن به کیفیت و قدرت مورد اشاره فیلم رسیدید.

دراینصورت منبع تغذیه شما ضعیف تر از مقدار لازم است و قادر به تامین انرژی کوره نیست و با ضعیف کردن کوره موفق به راه اندازی آن شده اید .
یعنی اگه با خازن اصلی از باطری اتومبیل و یا منبع تغذیه قوی تر استفاده کنید با قدرت بیشتری قابل استفاده است.

درغیراینصورت چنانچه قصد دارید با کیفیت و قدرت اصلی استفاده کنید و موفق نشدید ، گزارشی از مشکل مربوطه ارسال فرمایید تا مشکل آن بررسی و برطرف بشه .
در هر صورت به همین میزان هم توفیق قابل توجهی است و از زحمات و توجه شما ممنون و سپاسگزارم.

سپاس

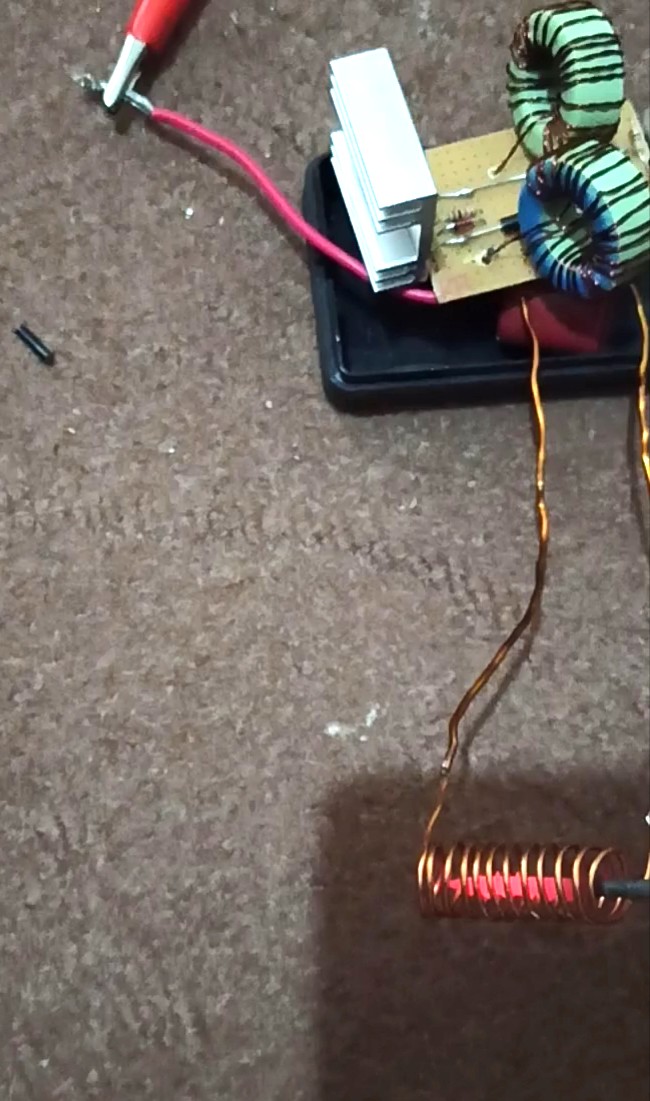

تصویری از فیلم ارسالی شما



[غزال]

سلام استاد عزیزم
بله با مقاومت 1/59 اهمی هم به خوبی کار میکنه .( ولتاژ سلف 3 80 ولت و ولتاژ مدار 8 ولت ) وبا مقاومت 0/22 اهم به خوبی کا میکند .(( ولتاژ سلف 150 ولت و ولتاژ مدار 11/67 ولت )
متشکرم

درود

حالا میتونی بدون مقاومت سری هم استفاده کنی و قطعه ای صدمه نمی بینه .

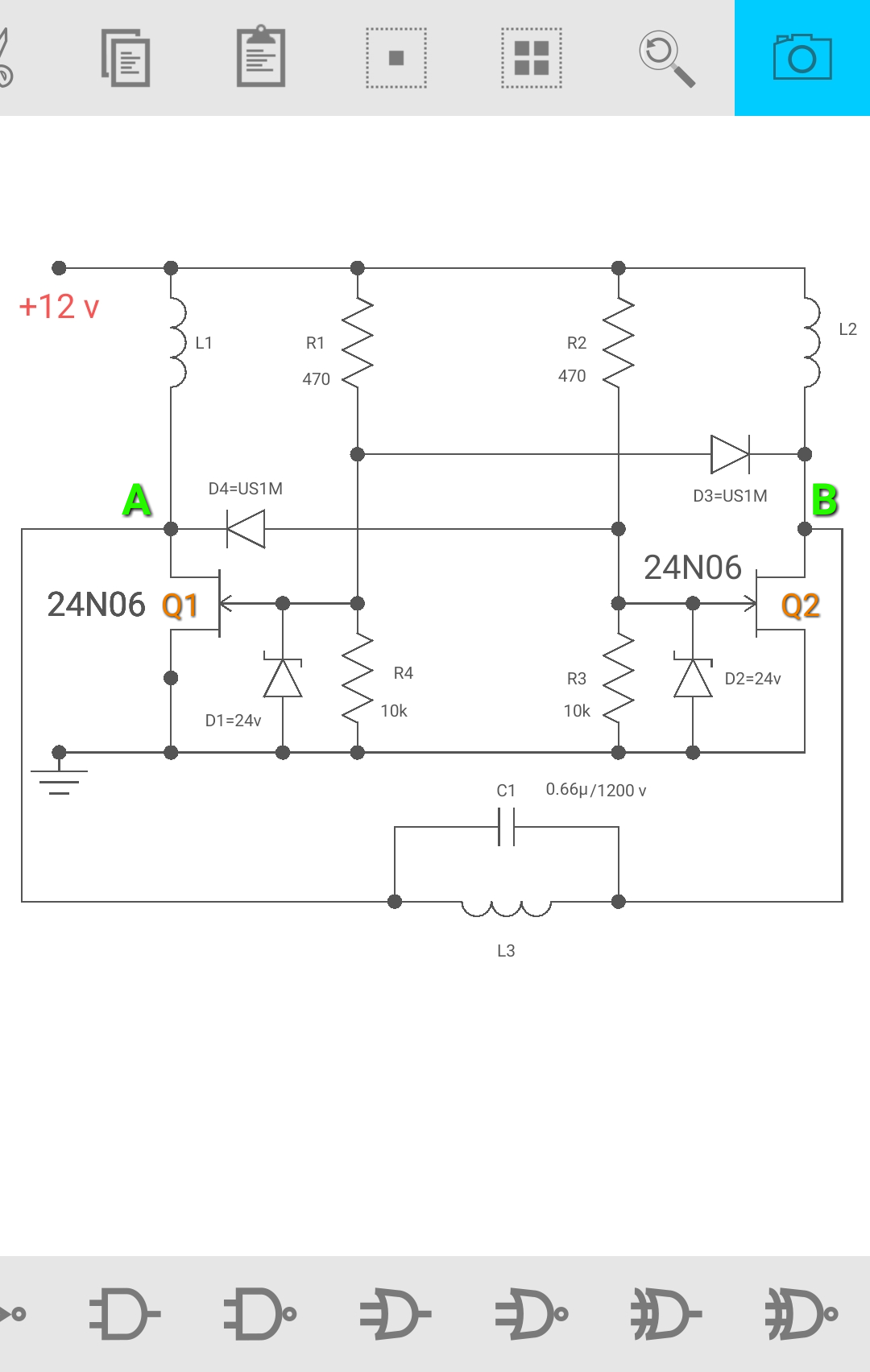

اما برای دستیابی به قدرت اصلی باید با خازنی به ظرفیت ۶۶/. میکرو فاراد با چند خازن موازی بسازید تا قدرت اصلی را مشاهده کنید که بمحض ورود فلز به درون سلف سرخ میشه و اگه کمی صبر کنید ذوب خواهد شد.

خیلی زحمت کشیدی و از همراهی شما سپاسگزارم.

برای تهیه فیلم عجله نکن و اگه برات دشواره ، چندان نیاز نیست و بمیزان کافی از سوی علاقمندان مونتاژ شده و عکس و فیلم ارسال فرموده اند.

سپاس

مشاهده فایل‌پیوست 172605



[randomboot]

سلف L3 مدار من ۳۵ ولت تولید میکرد ولی زیاد دوام نیاورد با ۳ بار سرخ کردن مداوم تیغ موکت بر بع علت داغ شدن زیاد سوخت:crying:
اما جالب بود وقتی به های ولتاژ وصل میکردم اصلا داغ نمیکرد



[غزال]

سلف L3 مدار من ۳۵ ولت تولید میکرد ولی زیاد دوام نیاورد با ۳ بار سرخ کردن مداوم تیغ موکت بر بع علت داغ شدن زیاد سوخت:crying:
اما جالب بود وقتی به های ولتاژ وصل میکردم اصلا داغ نمیکرد

درود

انتخاب تعداد دور و خازن اثر شدیدی بر رزونانس و شدت داغ کردن قطعات داره .
اگه قطعات مناسبی انتخاب بشه شبیه هایولتاژ که فرمودید داغ نمیشه با جریان کمتر بازدهی بالاتری داره.

برای اصلاح تعداد دور بفرمایید
در هایولتاژ از چند دور سیم برای L3 استفاده فرمودید
و ولتاژ دو سر L3 چند ولت بود ؟
آیا ولتاژ سلف L3 در حالت کوره ۳۵ ولت بود ؟

سپاس



[randomboot]

ولتاژ در حالت کوره ولی بدون سلف ۳۵ ولت بود
در حالت های ولتاژ رو تست نکردم هر چی تعداد دور ها کمتر بود قدرت بیشتری تو های ولتاژ بود
خلاصه فت های irfz44 تو حالت کوره داغ کردن و سوختتند



[غزال]

ولتاژ در حالت کوره ولی بدون سلف ۳۵ ولت بود
در حالت های ولتاژ رو تست نکردم هر چی تعداد دور ها کمتر بود قدرت بیشتری تو های ولتاژ بود
خلاصه فت های irfz44 تو حالت کوره داغ کردن و سوختتند

درود

پیشگیری از عوامل صدمه کوره​

اولا باید سلف را با تعداد دور مناسب بسازید تا حتی المقدور جریان بی باری کمتر بشه.

ثانیا لازم است از هر سیستمی در محدوده مجاز یعنی با ولتاژ و بار مجاز استفاده کنید و لذا از ولتاژ بالاتر از ۱۲ ولت و کمتر از ۶ ولت و قرار دادن فلزات حجیم داخل سلف خودداری فرمایید.

ثالثا از سیم رابط نسبتا نازک و یا از مقاومت سری ۱/. اهم سری با باطری و همچنین از لامپ led سری با ۵،۶ کیلو در ورودی تغذیه سیستم استفاده کنید تا بمحض کاهش شدید نور لامپ از ولتاژ غیرمجاز ناشی از جریان غیرمجاز مطلع شوید و کوره را خاموش کنید.

با رعایت ۳ نکته فوق از صدمه کوره پیشگیری خواهد شد.

فرمودید بدون سلف ۳۵ ولت متناوب تولید میشه.
ازآنجاکه ولتاژ تولیدی دارای فرکانس بالاست و ولتمترهای موجود قادر به اندازه گیری صحیح دامنه فرکانس بالا نیستند لذا ولتمترها صرفا جهت مقایسه شرایط و یا حضور و عدم حضور سیگنال و نوسان قابل استفاده است .
و لذا اندازه گیری ولتاژ خازن در یکی از حالات ، ثمری نداره و مقایسه و ارزیابی را ناممکن میکنه .

سپاس



[غزال]

درود

سوال​

با توجه به آزمایشات و تجربیاتی که تابحال بدست آمده
۱- افزایش تعداد دور سلف ۳ که موجب افزایش ظرفیت آن میشه سیستم را تحت فشار کمتری قابل استفاده میکنه

از طرفی وجود هسته در سلف نیز موجب افزایش ظرفیت آن میشه و گویی تعداد دور آنرا اضافه کرده ایم.

ولی مطابق تجربه یکی از علاقمندان زمانیکه هسته ترانس هایولتاژ در سلف قرار میگیره و ظرفیت سلف زیاد میشه ، این سیستم الکترونیکی با جریان کمتری کار میکنه و لذا تحت فشار نیست و صدمه نمی بینه.

اما زمانیکه فلز مغناطیس پذیری داخل سلف قرار میگیره و باوجودیکه بعنوان هسته ، ظرفیت L3 را افزایش میده و باید جریان سیستم کاهش یابد و تحت فشار کمتری کار کنه معذالک به استناد تجربه علاقمندان ، تحت فشار بیشتری قرار گرفته و در صورت جریان از مقدار مجاز تجاوز کنه ، خواهد سوخت. بنابرین؛

سوال​

چرا افزایش ظرفیت سلف L3 با هسته ترانس موجب کاهش فشار و جریان میشه اما با هسته آهنی موجب افزایش فشار و جریان سیستم میشه ؟ درحالیکه در هر دو حالت ظرفیت سلف افزایش می یابد.

​

سپاس
