استاد عزیزم
مشکلی از بابت ولتاژ وجود نداره. مقدار مقاومت R4 , R5 = 2.2K و مقدار R6= 1K و زینر هم 40 ولت است.
سلام
من هم چنین برداشتی نکردم و مقصودم این بود که اتصال گراند دو دستگاه از ملزوماته و نباید ایجاد اشکالی کنه
مثلا وقتی DVD را به تلویزیون
و یا پاور را به کیس
و یا کیس را به مانیتور
و هر دو دستگاهی را بهم کوپل میکنید باید گراند دستگاهها بهم متصل بشه که با سیم شیلد بهم متصل میشه درغیراینصورت نویز شدیدی دارید
حالا اگه واقعا مدار شما این قابلیت را نداره ضعف فاحش است

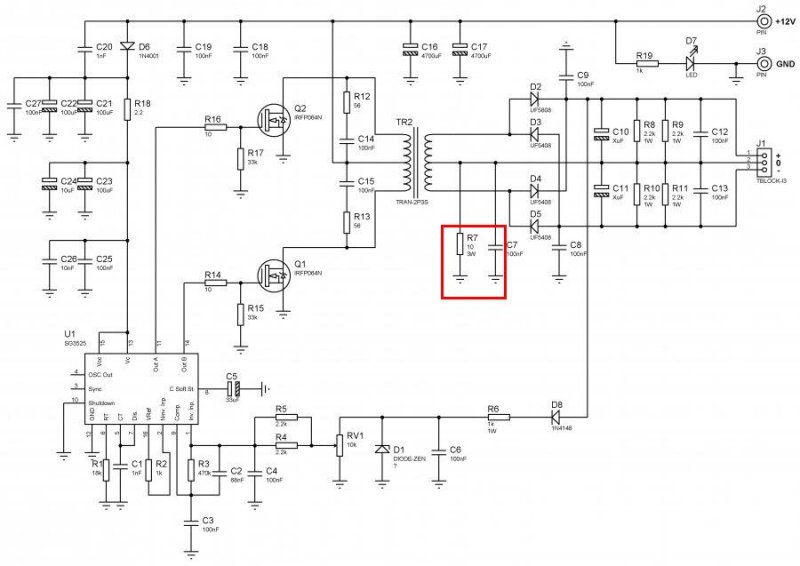

و وقتی بخواهید گراند آمپلیفایر ( که به مشترک تغذیه متصل میشه ) را به گراند اینورتر متصل کنید درواقع باید
اون خازن و مقاومت را اتصال کوتاه کنید نه قطع
باید اتصال کوتاه میکردید از متن تشریحم مشخصه که باید اتصال کوتاه میکردید
اگر اتصال کوتاه نکنید بدیهی است که گراند آمپلیفایر به گراند تغذیه متصل نشده و باید نویز وحشتناکی داشته باشید شبیه DVD که گراندش به گراند تلویزیون متصل نباشه که همراه با تصویر نویز شدیدی نشون میده
و اگه این اتصال ضروری میسر نباشه از ایرادات این مداره و قطعا بخش اعظم نویز هم مربوط به همین اشکاله
با توجه به گزارش شما درصورت اتصال خازن باید ولتاژ خروجی کمتر بشه که با افزایش مقاومت های مسیر پتانسیومتر و تقسیم ولتاژ قابل تنظیمه
سپاس
